Questi deviatori a lunga durata servono ad ampliare la portata degli amperometri a bobina per riprodurre in modo affidabile e elaborare ulteriormente le correnti continue, in particolare quelle elevate fino a 15 000 A.
La corrente continua che attraversa il deviatore genera una caduta di tensione proporzionale, il cui valore può essere visualizzato, ad esempio, da un misuratore a bobina collegato in parallelo o ulteriormente elaborato elettronicamente.
I deviatori sono conformi alle norme EN 60051-1, EN 60051-8 e DIN 43703.
La precisione è dello 0,5% rispetto al valore nominale. Inoltre, su richiesta del cliente, è possibile realizzare deviatori con una precisione maggiore dello 0,2% o dello 0,1%. Le correnti nominali sono comprese nella portata da 1 A a 15 000 A. Gli deviatori sono prodotti in tre diverse versioni, a seconda della corrente nominale.
Per correnti nominali fino a 25 A, i deviatori sono sempre montati su una base isolante che può essere installata su una guida DIN da 35 mm o con viti. Per correnti superiori a 25 A, la base è disponibile come optional per SHU-B1 e anche per alcune portate in SHU-B2.
Varianti
| Modello | Caduta di tensione | Corrente nominale | Classe di precisione | Indice |
| SHU-B1 | 60 mV | 60 A | 0,5 | WASHUB1V1A0060M1C5 |

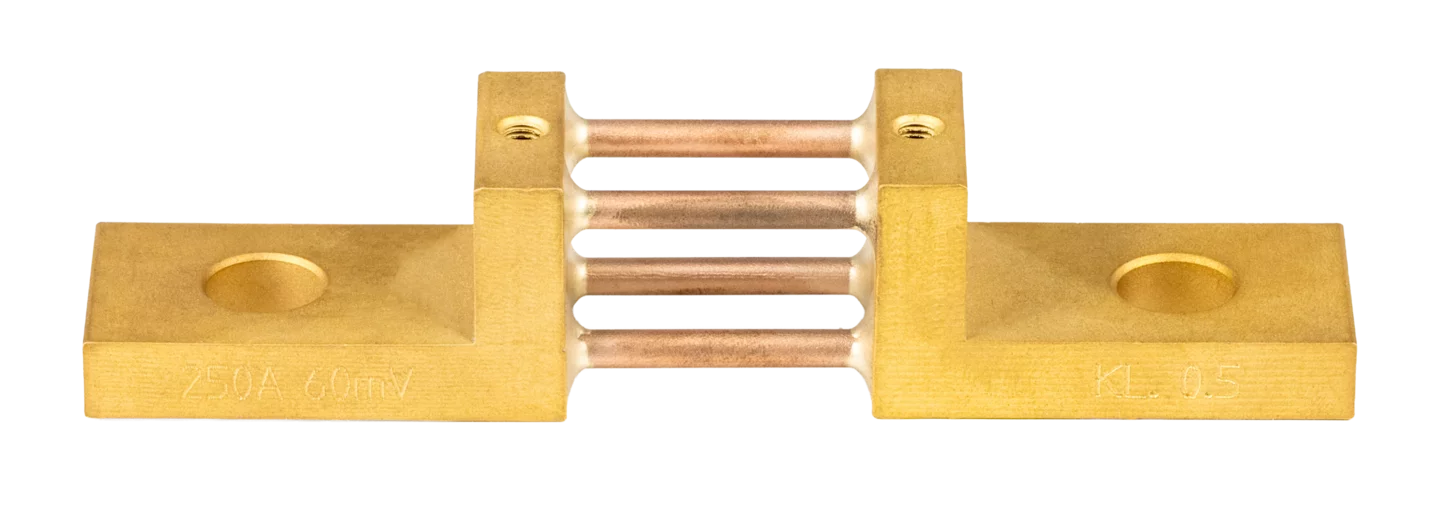

| SHU-B2 | 60 mV | 250 A | 0,5 | WASHUB2V1A0250M2C5 |
| SHU-B3 | 60 mV | 4000 A | 0,5 | WASHUB3V1A4000M2C5 |
È possibile preparare una versione del deviatore con i parametri indicati dal cliente. La produzione flessibile consente la realizzazione di deviatori personalizzati.
- Diverse cadute di tensione
- Diverse correnti
- Classe di precisione 0,2 (0,1 su richiesta)
- Strutture personalizzate
Le specifiche dettagliate dei deviatori sono riportate nella scheda tecnica.
Esempio di ordine:
- Caduta di tensione: 60 mV
- Corrente nominale: 1000 A
- Classe di precisione: 0,5
