Большие возможности в небольшом корпусе

Набор измерительных приборов с принадлежностями. В набор входят:

Измеритель фотоэлектрических установок Sonel PVM-1021,
Измеритель солнечной освещенности и температуры Sonel IRM-1.

1. Измеритель фотоэлектрических установок Sonel PVM-1021

Измеритель Sonel PVM-1021 - это компактный измерительный прибор для фотоэлектрических установок со значительным количеством измерительных функций. Их выбор осуществляется с помощью поворотного переключателя. Дополнительные параметры настраиваются кнопками, расположенными на корпусе. все кнопки подсвечиваются, как и графический дисплей, что значительно облегчает работу в затененных местах, например, при проведении измерений под наземными фотоэлектрическими панелями. Обширная память прибора значительно сокращает время подготовки документации после измерения.

2. Измеритель солнечной освещенности и температуры IRM-1

IRM-1, хотя и небольшой, но незаменимый прибор для испытаний фотоэлектрических установок PV. Измеряя величину солнечной иррадиации, а также температуру фотоэлектрической панели и окружающей среды, он предоставляет необходимые данные для преобразования результатов в условия STC. Встроенный регистратор с памятью на 5000 записей позволяет использовать прибор в качестве инструмента в процессе проектирования фотоэлектрических установок , а также для диагностики проблем с затенением солнечных панелей.

PVM-1021 | Особенности

Позволяет проводить измерения категории 1 согласно стандарту EN 62446-1.
Режим АВТО выполняет последовательность измерений после одного нажтия кнопки СТАРТ.
Позволяет пересчитать параметры к условиям STC по стандарту EN IEC 60891, благодаря совместимости с измерителем инсоляции и температуры IRM-1.
Функция reSYNC – автоматическое дополнение результатов параметрами окружающей среды и пересчет их к условиям STC после установления соединения с IRM-1.
Встроенный радиоинтерфейс LoRa обеспечивает совместную работу с измерителем IRM-1 на значительных расстояниях.
Встроенный модуль Bluetooth для связи с компьютером.
Большой объем памяти для измерений: 100 объектов по 40 ячеек.
Дисплей и кнопки с подсветкой.

PVM-1021 | Измеряемые параметры

Напряжение холостого хода панели или цепочки из фотоэлектрических панелей до 1000 В постоянного напряжения.
Напряжение RMS сети переменного напряжения до 600 В, вместе с измерением частоты.
Ток короткого замыкания панели или цепочки из фотоэлектрических панелей до 20 A постоянного тока.
Сопротивление изоляции фотоэлектрических панелей – напряжение измерения 250, 500 или 1000 В, одновременное измерение двух значений R_ISO+ и R_ISO-.
Сопротивление изоляции цепи переменного напряжения – напряжение измерения 250, 500 или 1000 В.
Измерение сопротивления защитных и выравнивающих соединений током ±200 мА.
Измерение сопротивления небольшим током, звуковая и визуальная сигнализация.
Измерение рабочего тока фотоэлектрических панелей и переменного тока – все с помощью дополнительных клещей.
Измерение мощности переменного/постоянного тока (AC/DC).
Тест диода током 200 мА, автоматическое обнаружение полярности.
Тест блокирующих диодов постоянным напряжением 1000 В.

PVM-1021 | Герметичность и прочность

Измеритель хорошо работает в сложных условиях окружающей среды. Защита от проникновения пыли и влаги обеспечивает корпус с уровнем герметичности IP54. Это особенно важно при измерениях фотоэлектрических установок, которые по определению находятся в открытом пространстве.

PVM-1021 | Связь и программное обеспечение

Данные измерений из PVM-1021 можно отправить в компьютер с помощью беспроводной связи Bluetooth. Сохранение загруженных данных в популярных форматах и печать обеспечивает программа Sonel Reader. Для создания отчета об испытаниях в области защиты от поражения электрическим током используйте дополнительную программу Sonel Pomiary Elektryczne (Электрические Измерения).

PVM-1021 | Проблемы reSYNC

Может случиться так, что в процессе измерений ведущий счетчик удалится от IRM-1 настолько, что связь между ними будет потеряна. Если измерения будут продолжены, то после установления соединения результаты будут дополнены параметрами окружающей среды, которые в это время были записаны IRM-1 в его временную память и пересчитаны в условия STC.

IRM-1 | Особенности

Измерение солнечной освещенности и температуры.
Интерфейс LoRa для связи с ведущим измерителем – дальность намного больше, чем по Bluetooth!
Автоматическая синхрогизация данных с ведущим измерителем с помощью функции reSYNC.
Встроенный компас и датчик наклона.
Встроенный регистратор, который можно использовать для определения освещенности перед монтажем фотоэлектрической установки PV, a также для измерений затененности эксплуатируемых панелей.
Большой объем памяти для измерений: 999 ячеек в кэш-памяти и 5000 записей регистратора до полного заполнения памяти (однократная регистрация) с возможностью перезаписи (непрерывная регистрация).

IRM-1 | Измеряемые параметры

Интенсивность солнечного света (иррадиация) в Вт/м² или БТЕ/фут² ч.
Температура фотоэлектрической панели в °C или °F.
температура окружающей среды в °C или °F.
Угол наклона панели
Ориентация панели по встроенному компасу.

IRM-1 | Герметичность и прочность

Измеритель хорошо работает в сложных условиях окружающей среды. Защита от проникновения пыли и влаги обеспечивает корпус с уровнем герметичности IP65. Это особенно важно при измерениях фотоэлектрических установок, которые по определению находятся в открытом пространстве.

IRM-1 | Связь и программное обеспечение

Измерительные данные из IRM-1 можно перенести в компьютер с помощью кабеля USB. Кроме того прибор имеет встроенный беспроводной интерфейс LoRa (англ. Long Range, большая дальность), благодаря которомупроисходит автоматический обмен данными с ведущим измерителем – даже на большом расстоянии.

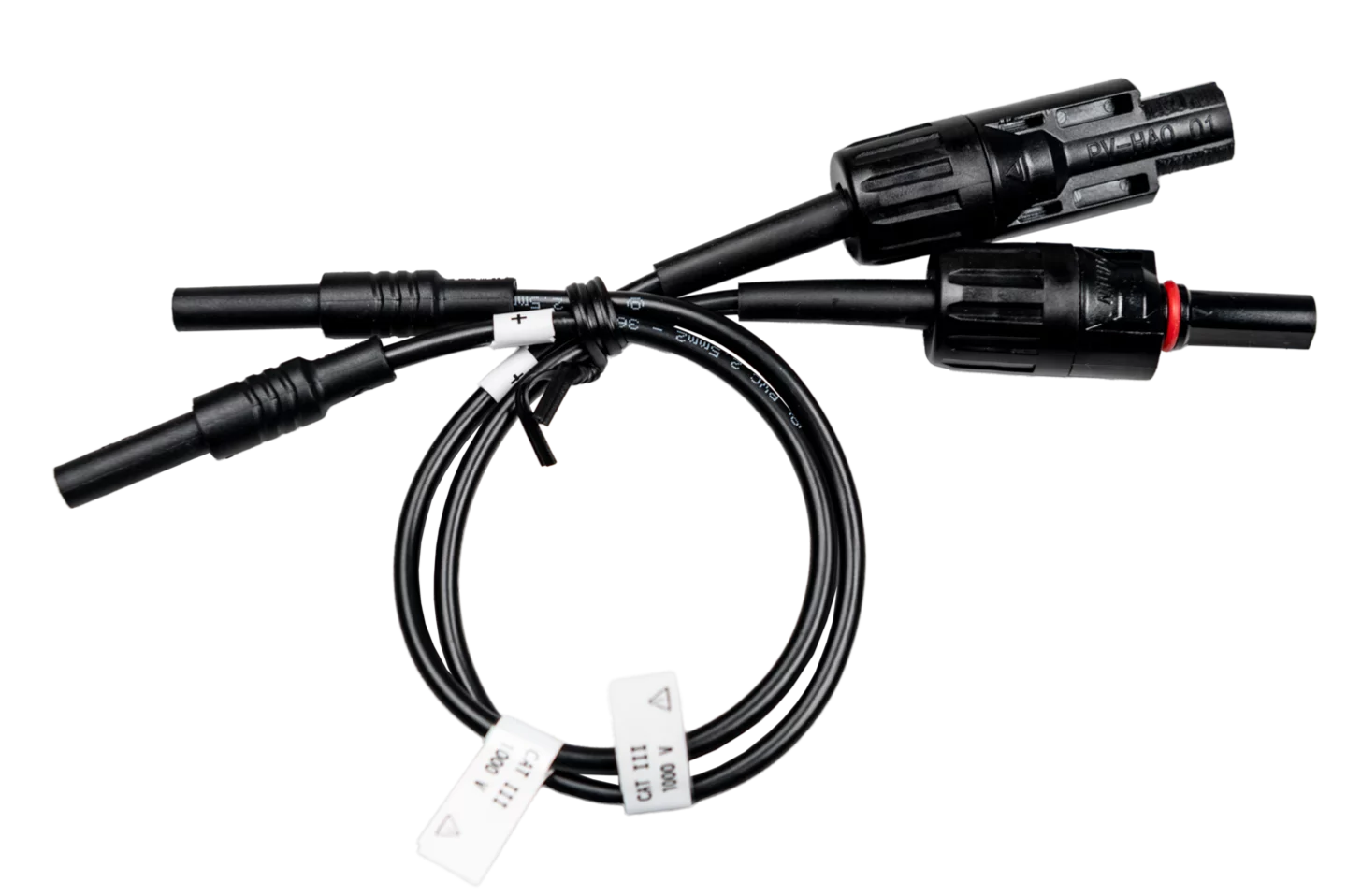

MC-4 Adattatore spine a banana MC4 (set)
