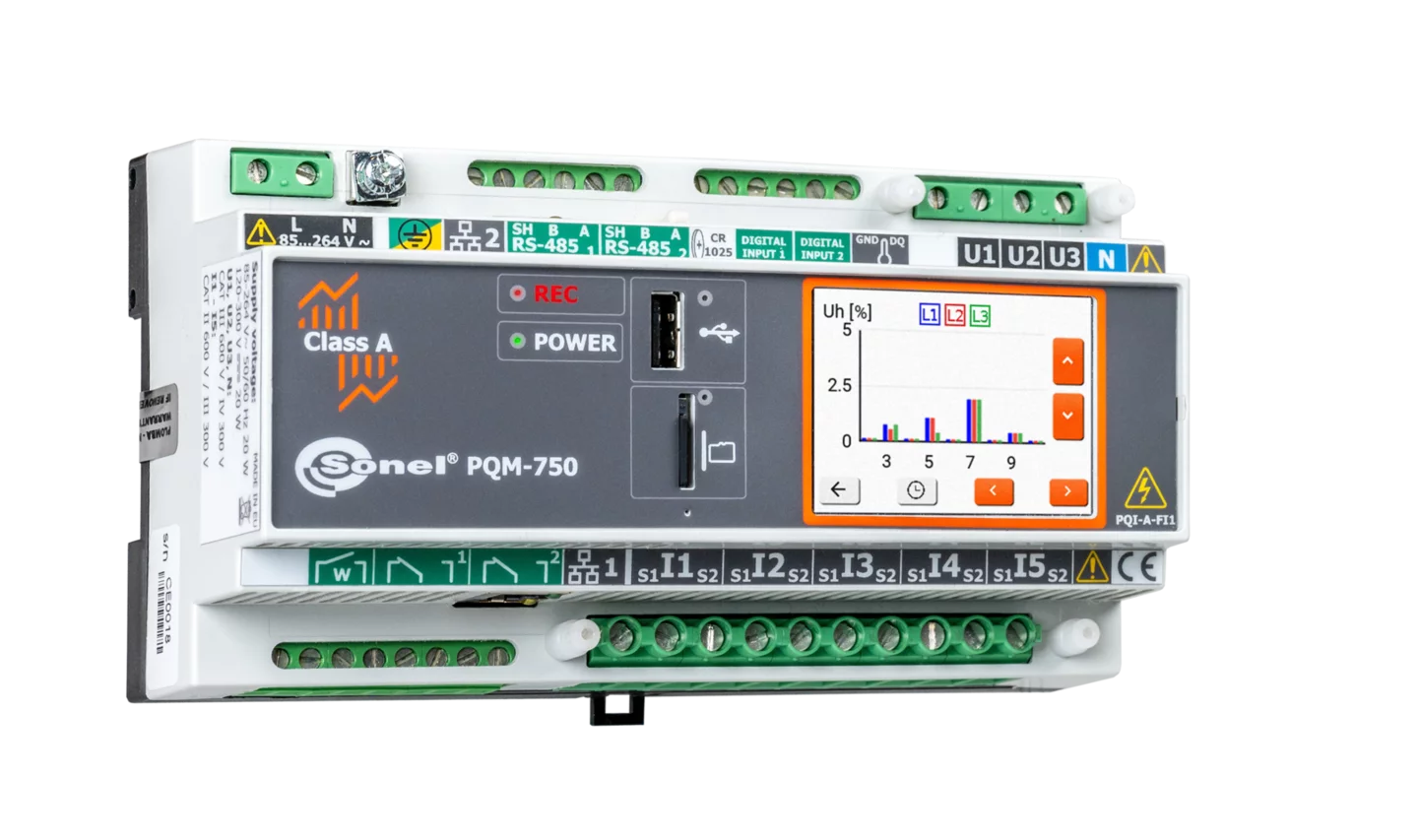

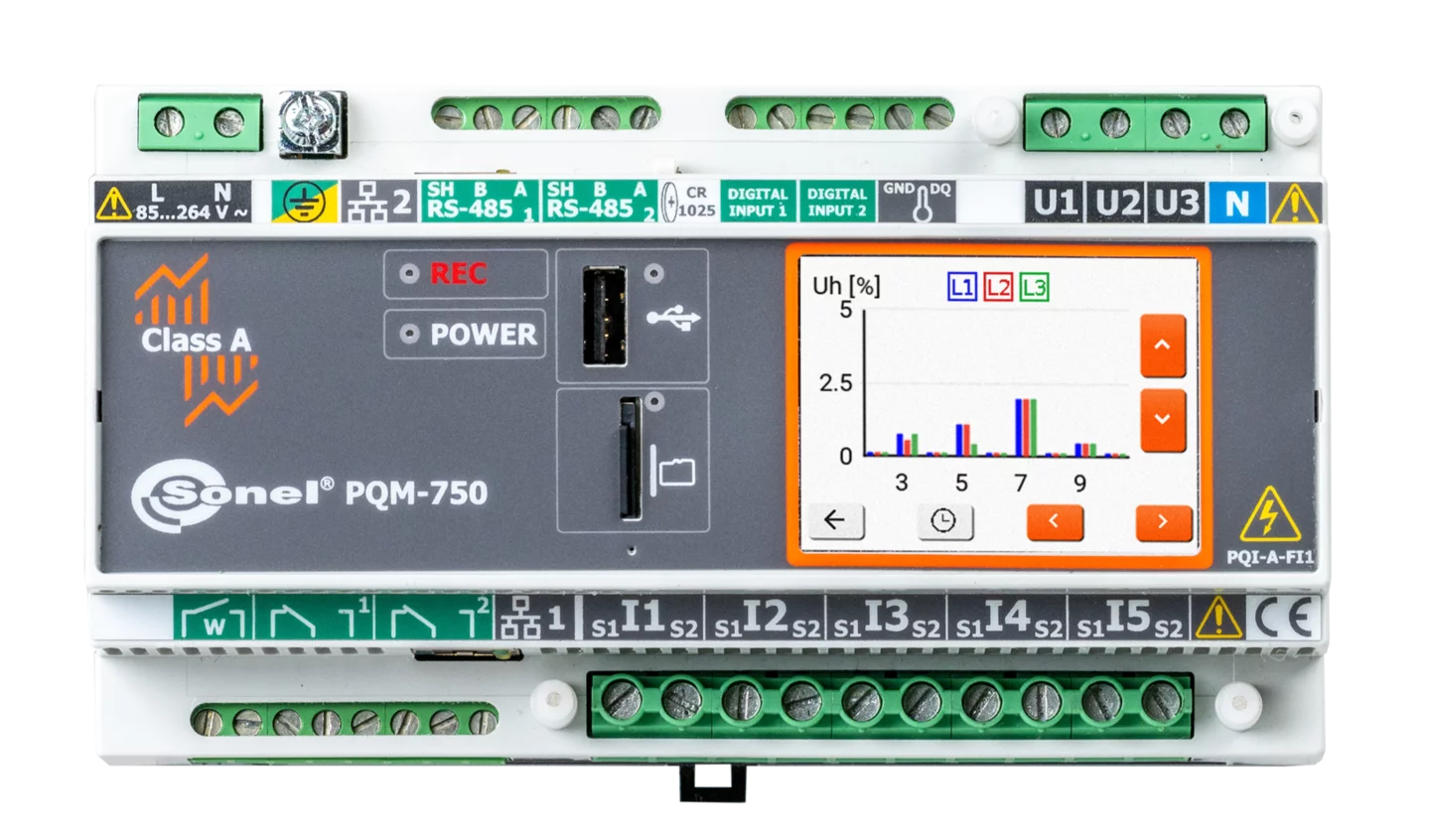

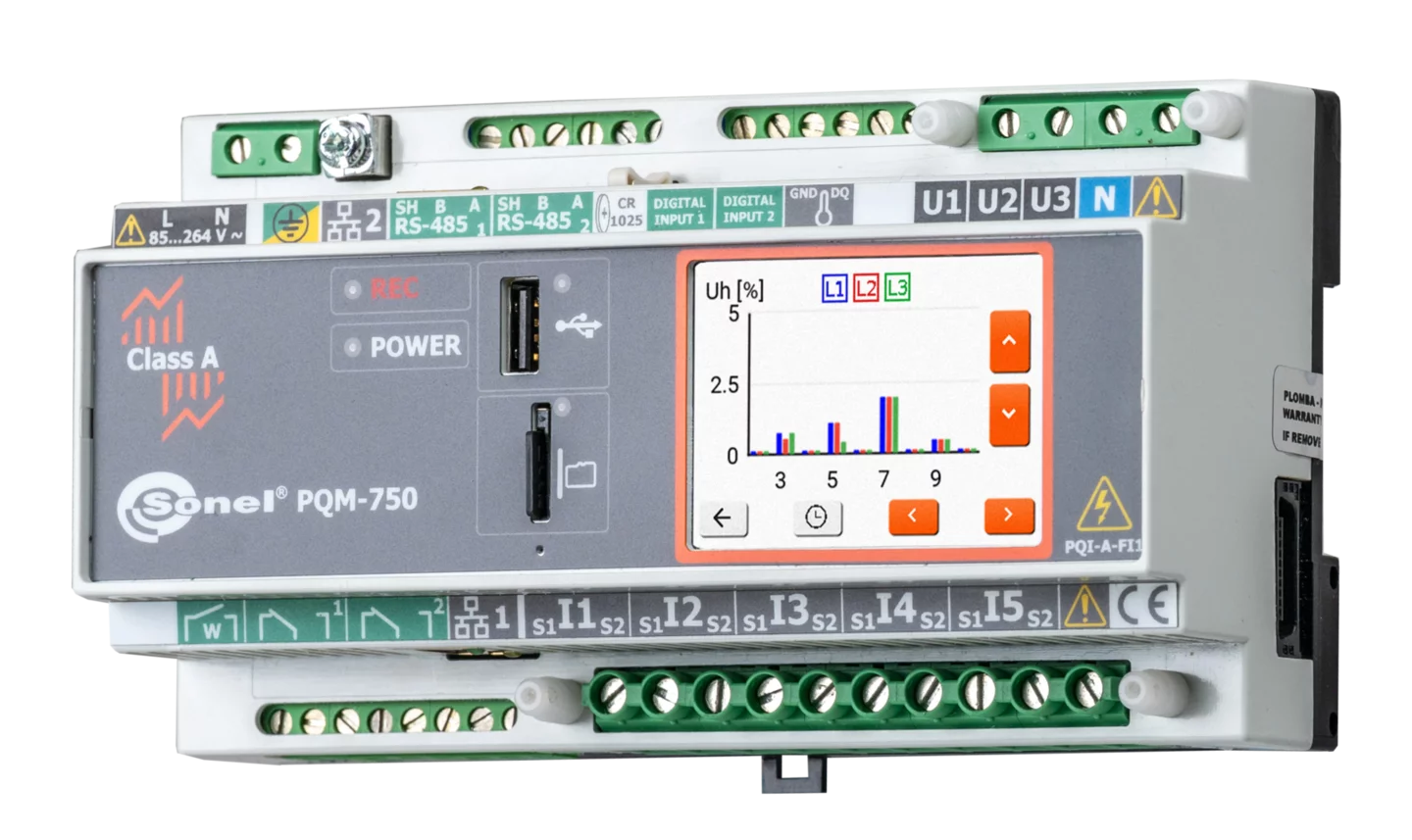

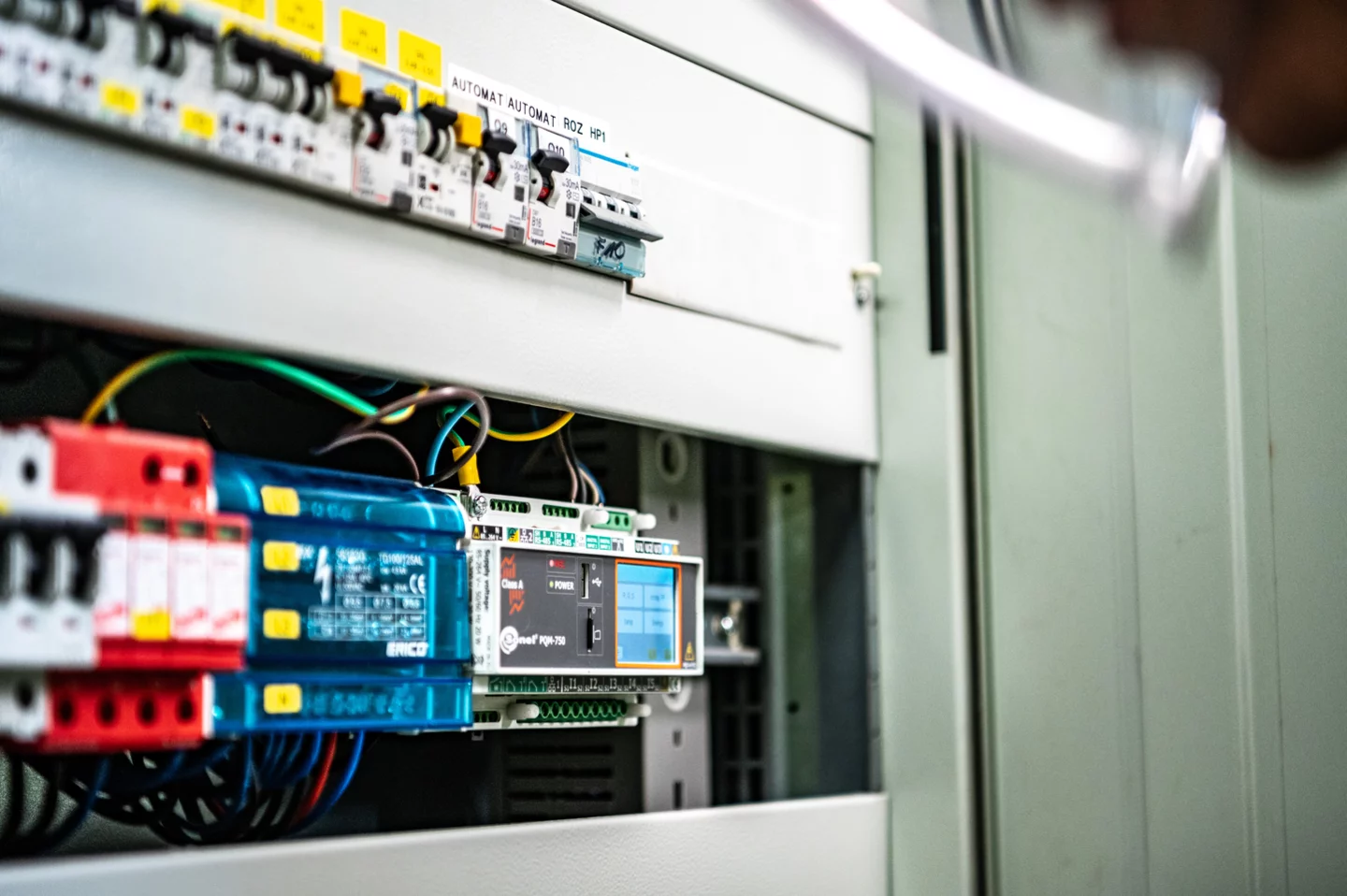

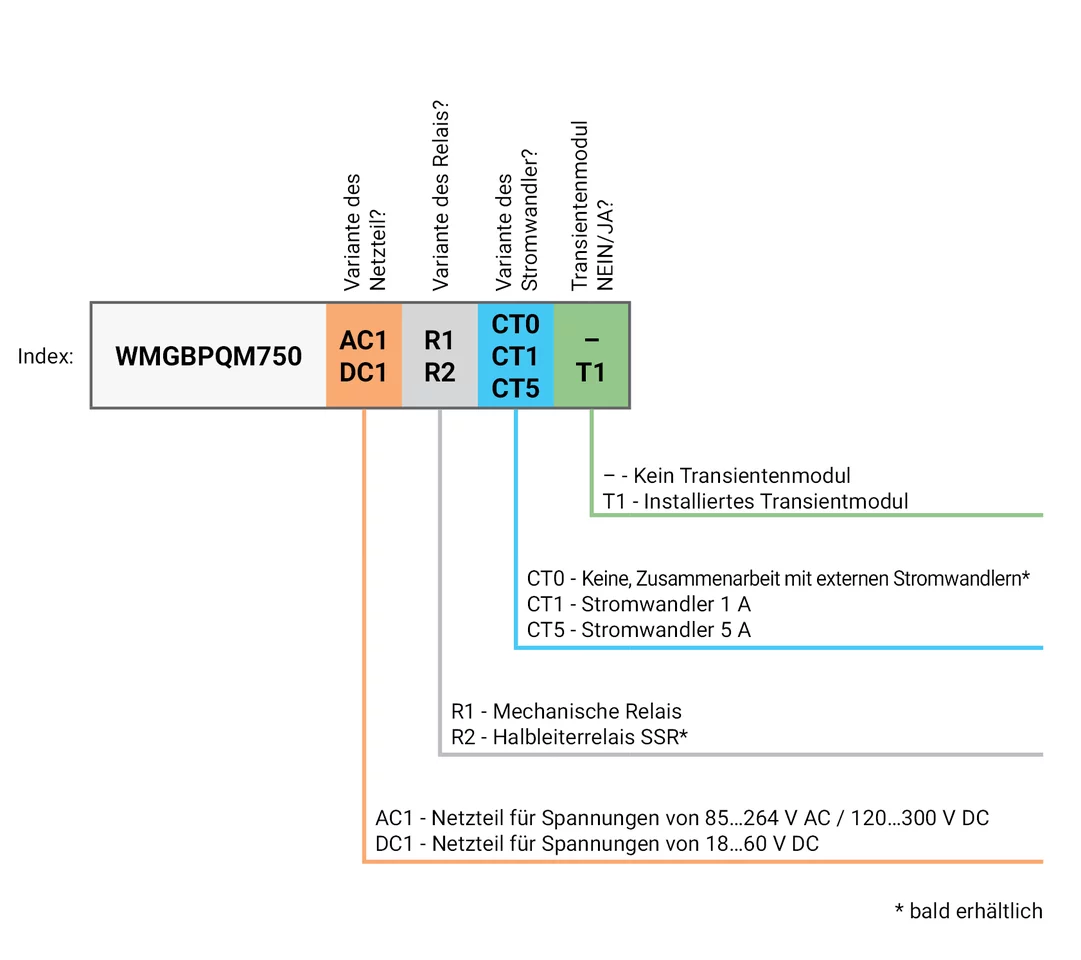

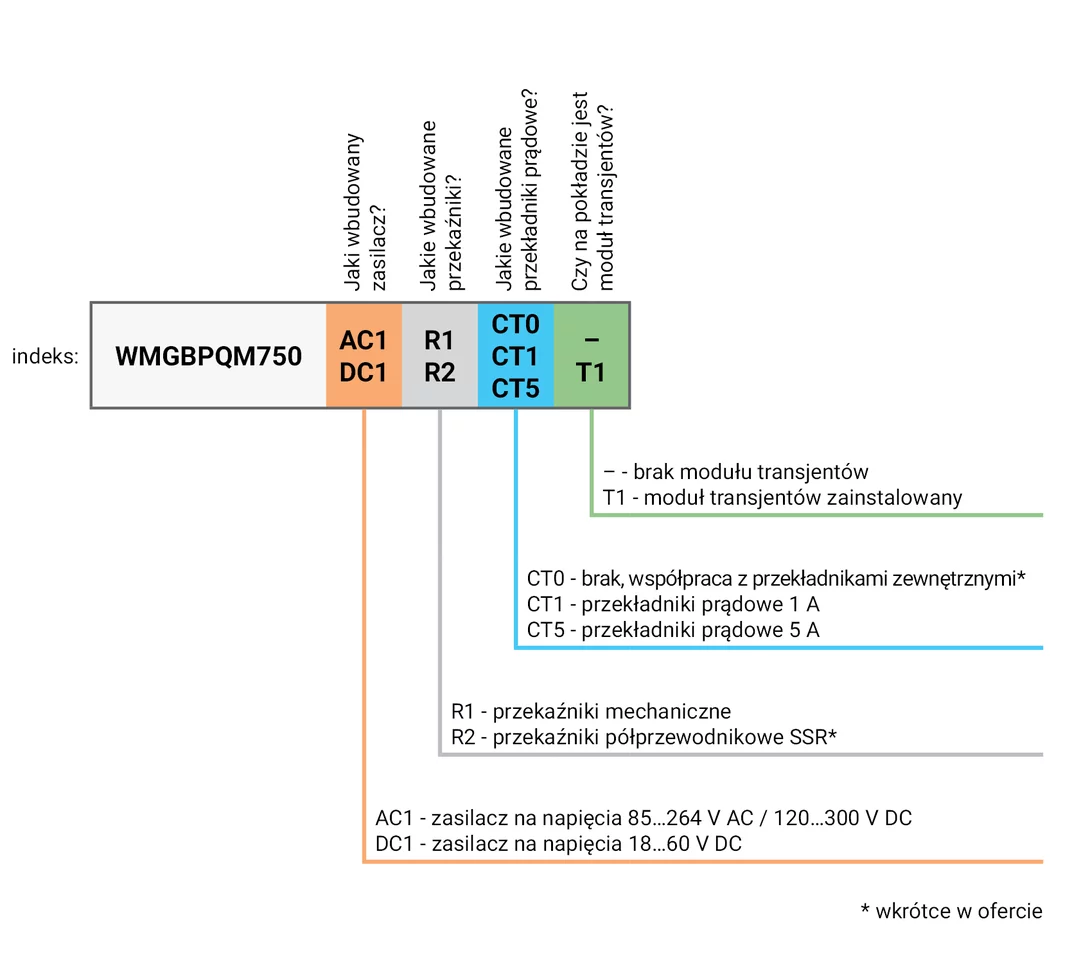

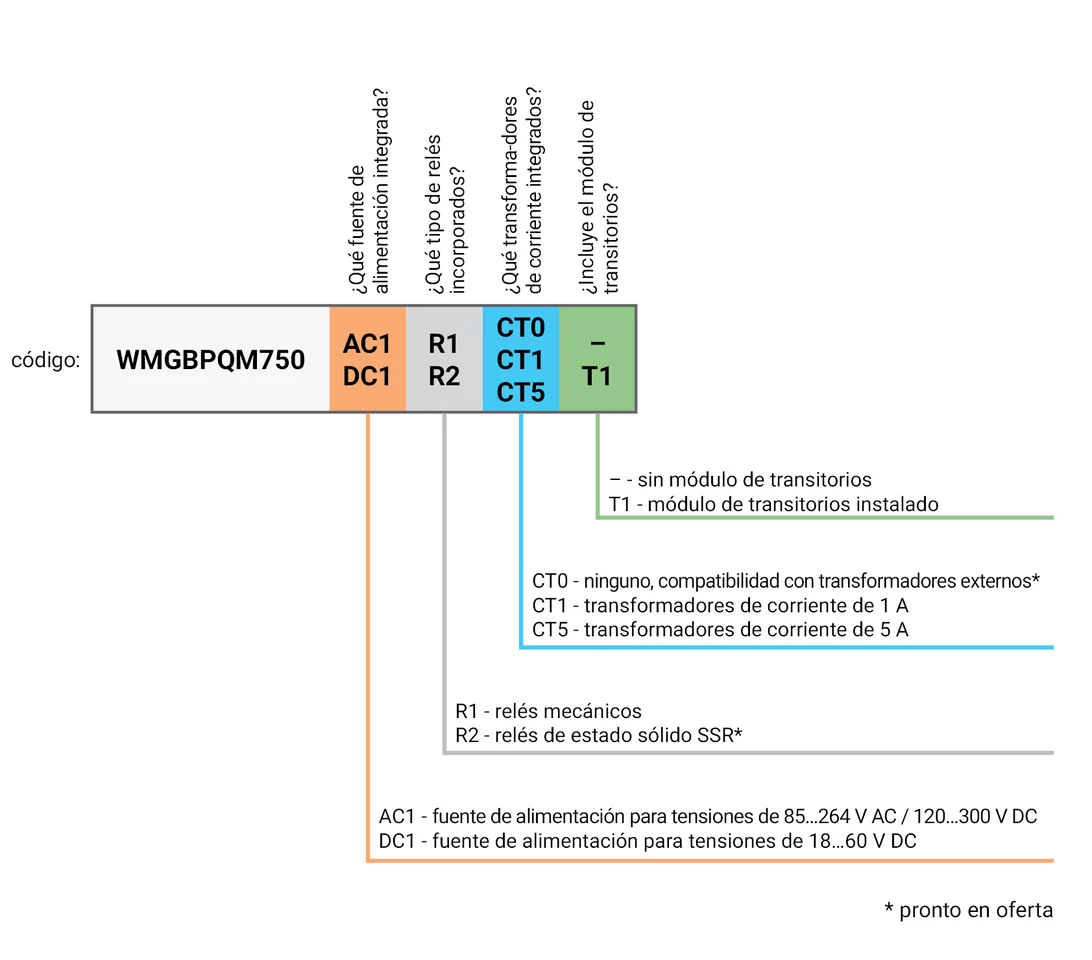

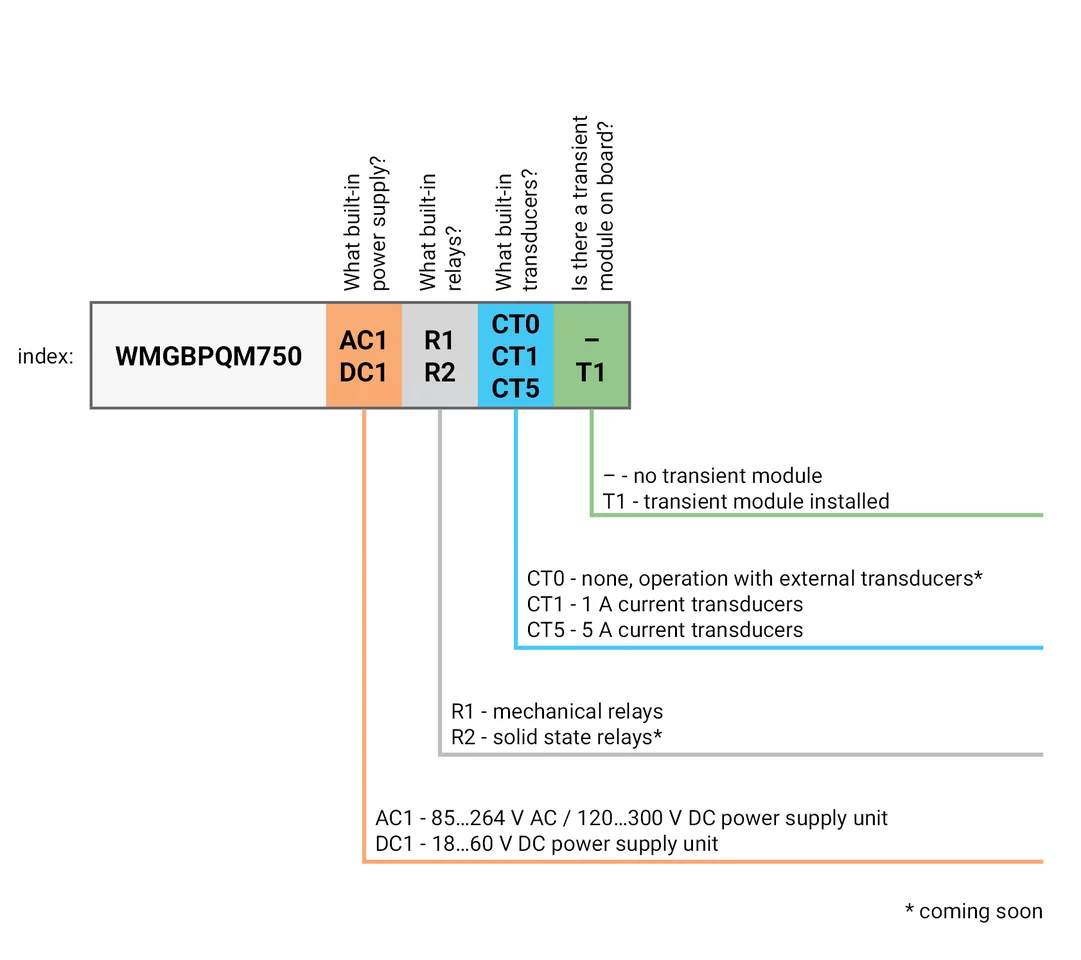

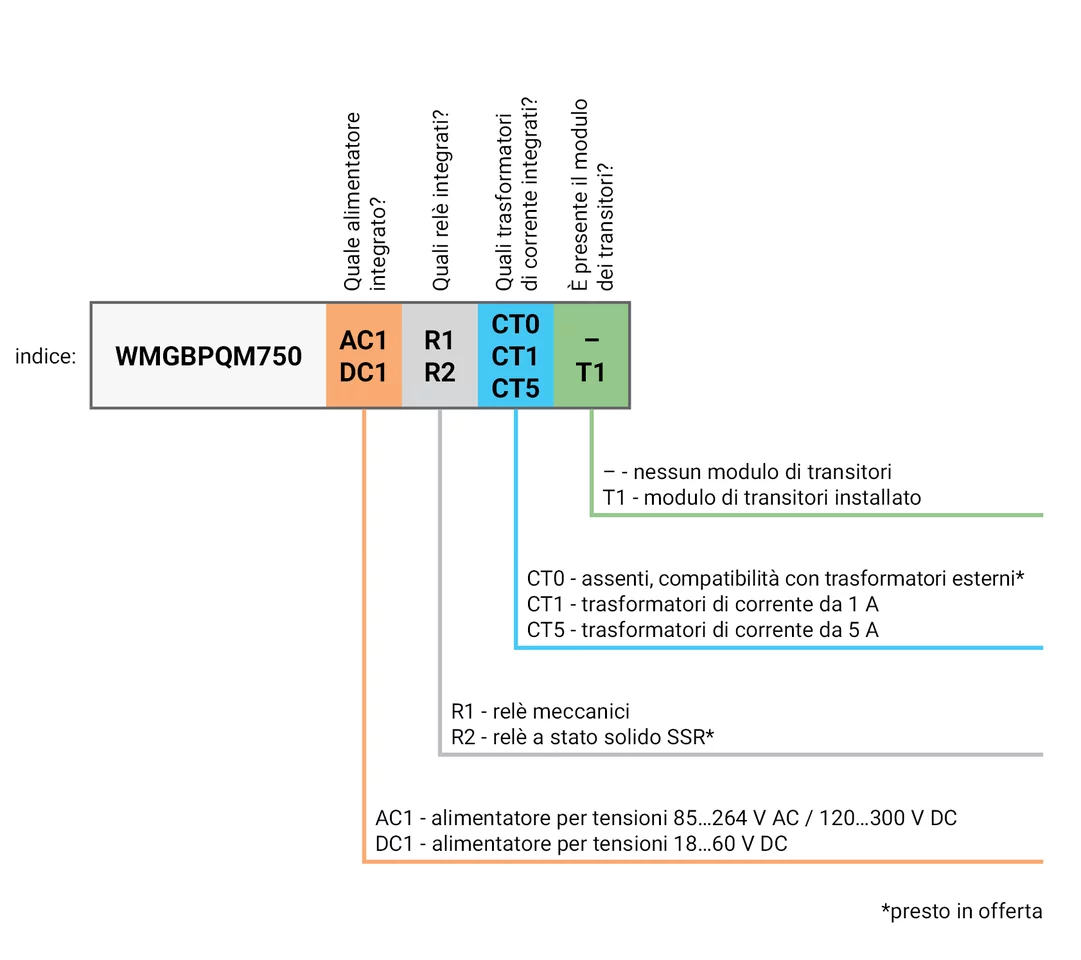

PQM-750

Analizzatore della qualità della tensione

Caratteristiche

• Classe A completa secondo IEC 61000-4-30, certificata da un laboratorio accreditato
• Ingressi di tensione L1, L2, L3, N, E (5 terminali)
• Correnti L1, L2, L3, N, E (5 trasformatori)
• Trasformatori di corrente integrati da A (opzionale da 1 A*), misura indiretta possibile con risultati di calcolo per il lato primario (opzionale: versione con trasformatori di corrente esterni*)
• Funzionamento in reti a 50 Hz, 60 Hz, funzionamento in reti 400 Hz*
• Registrazione degli eventi di tensione e corrente insieme alle forme d’onda
• Misurazione di oltre 4000 parametri
• Convertitore analogico-digitale a 24 bit
• Frequenza di campionamento di base 80 kHz
• Monitoraggio dei disturbi condotti nella banda 2…150 kHz
• Due porte LAN, di cui una con la possibilità di alimentare il misuratore PoE (Power over Ethernet)
• Alimentazione 85…264 V AC (120…300 V DC), batteria integrata
• Memoria da 8 GB (scheda microSD)
• Porta USB per aggiornamenti del contatore e scambio dati
• Due ingressi binari, due uscite relè, due porte RS-485
• Uscita relè che monitora il funzionamento dell’analizzatore (Watchdog)
• Ingresso 1-wire per sensori di temperatura esterna

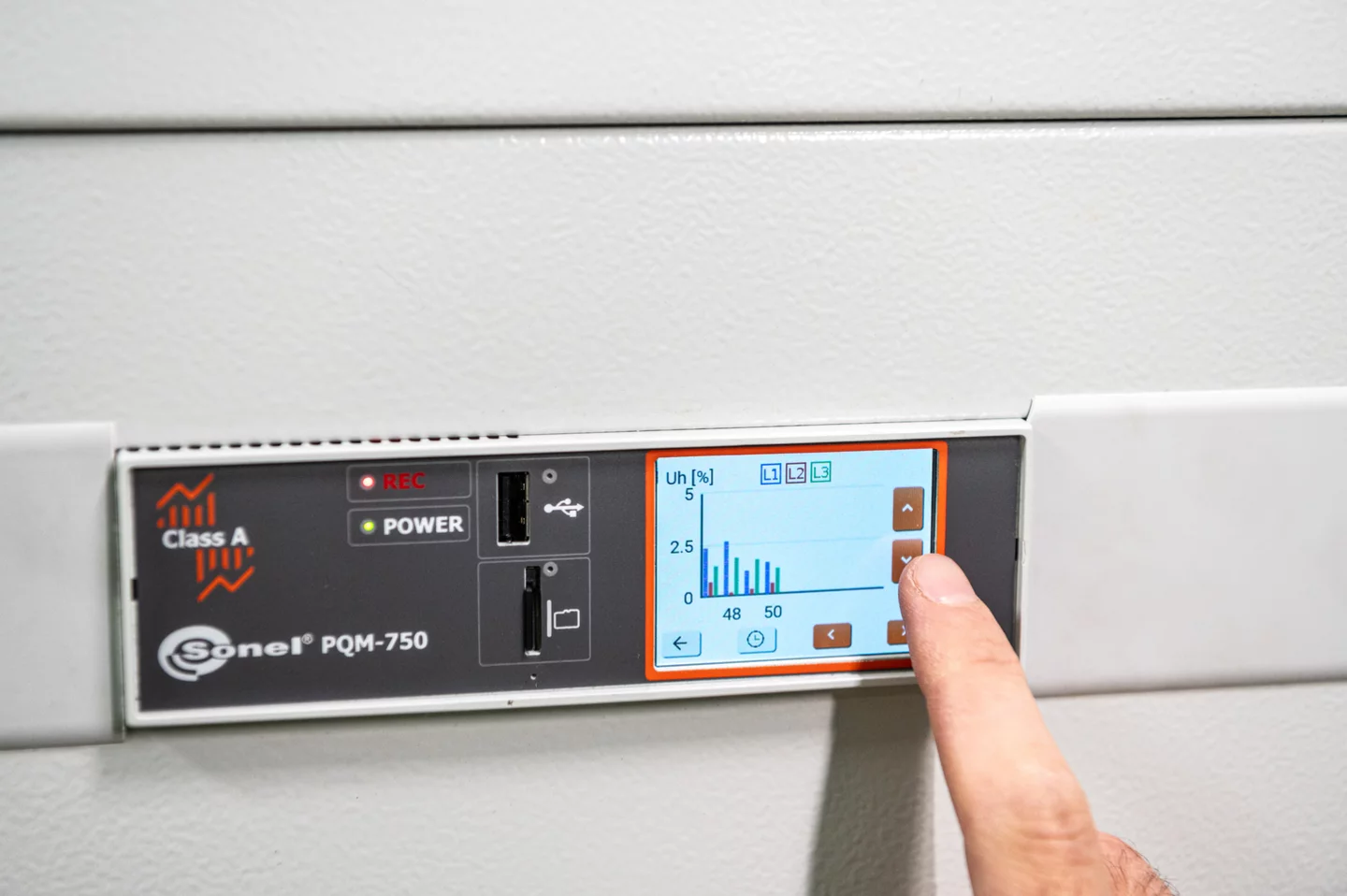

• Schermo touchscreen da 2,4 pollici

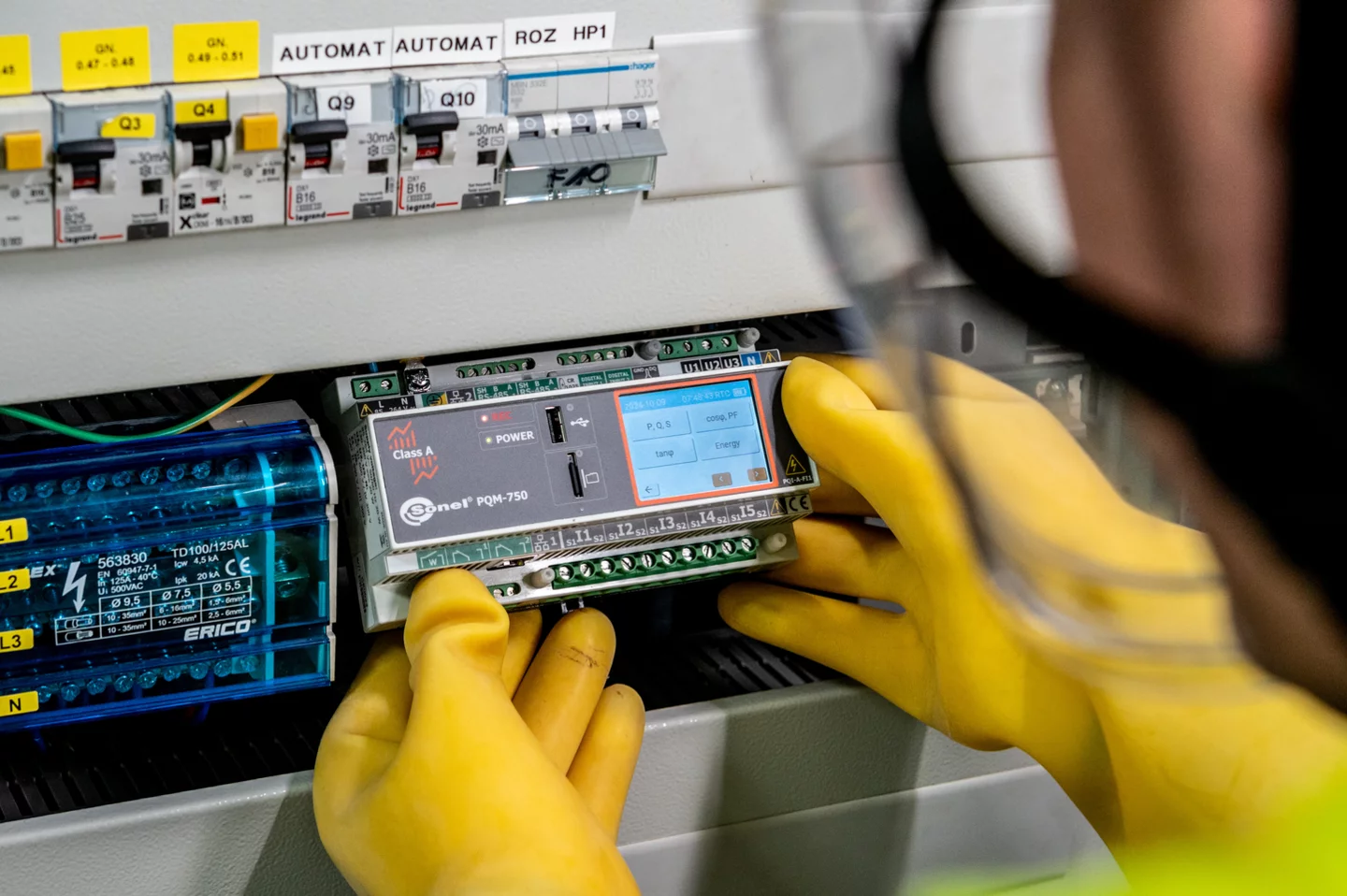

• Montaggio su guida DIN o a parete
• Bus di espansione che consente il collegamento di vari moduli esterni (ad esempio GPS, LTE)

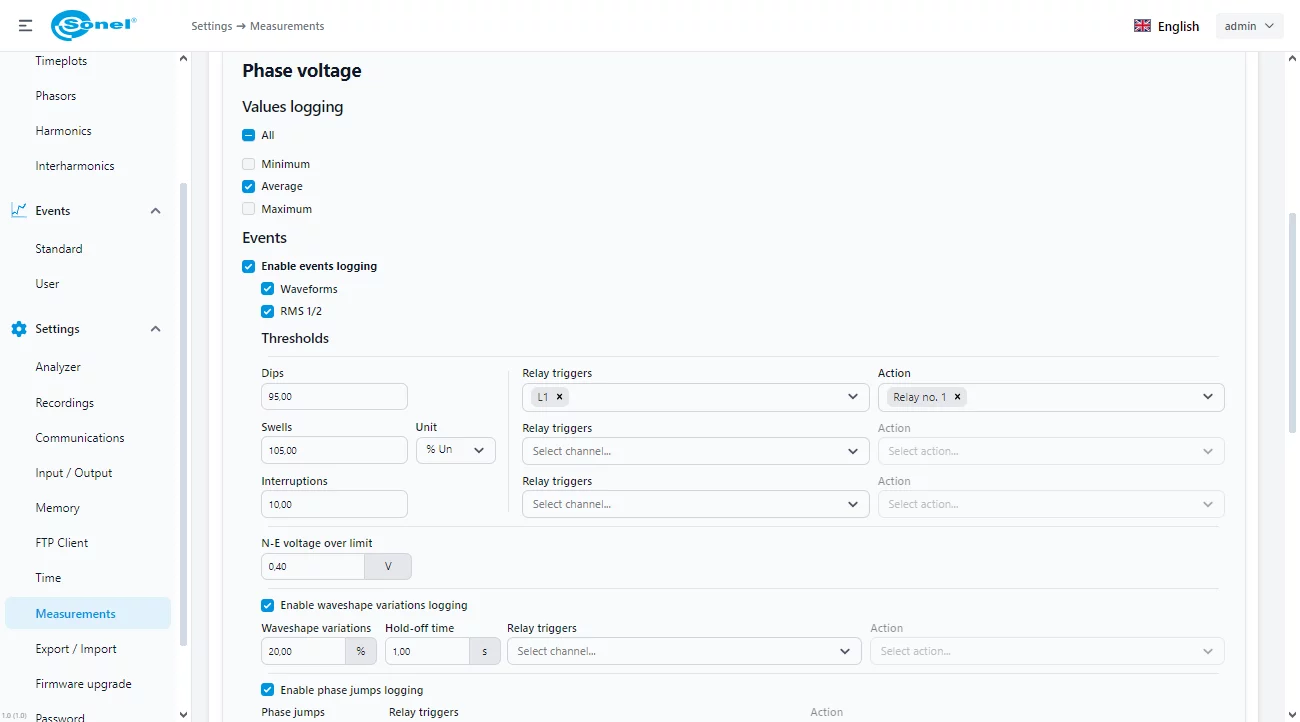

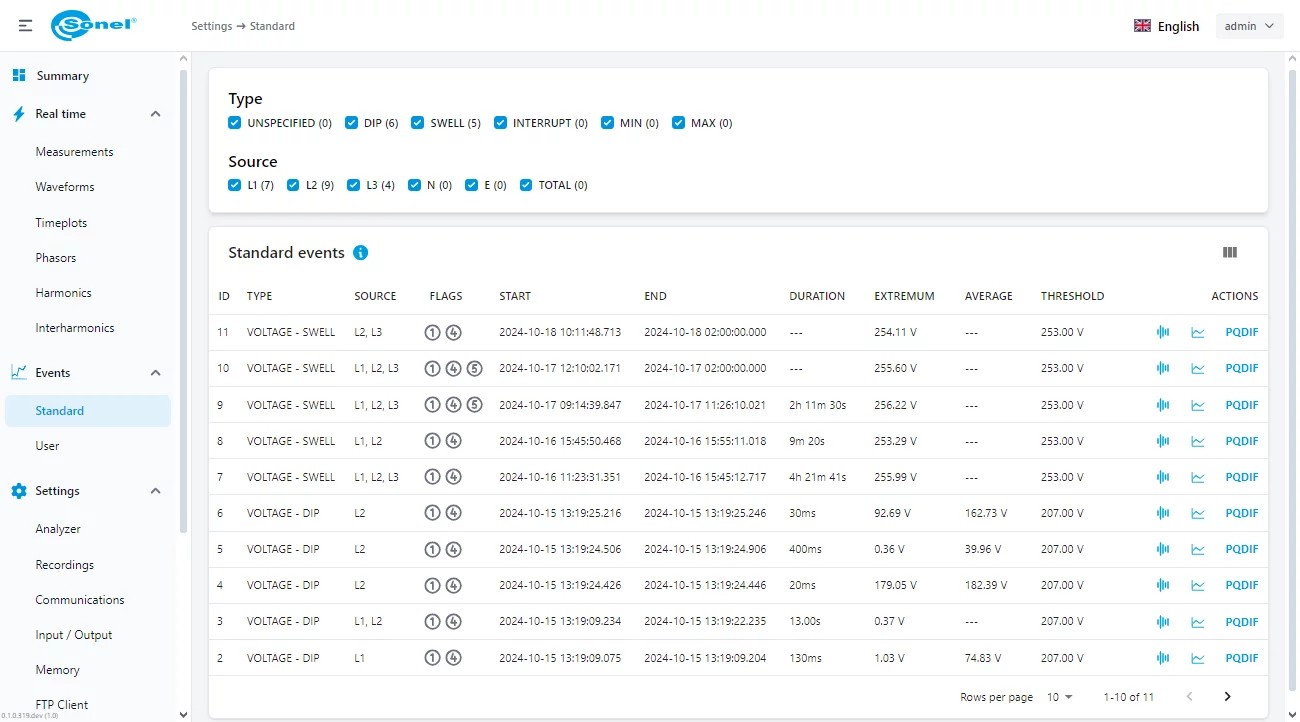

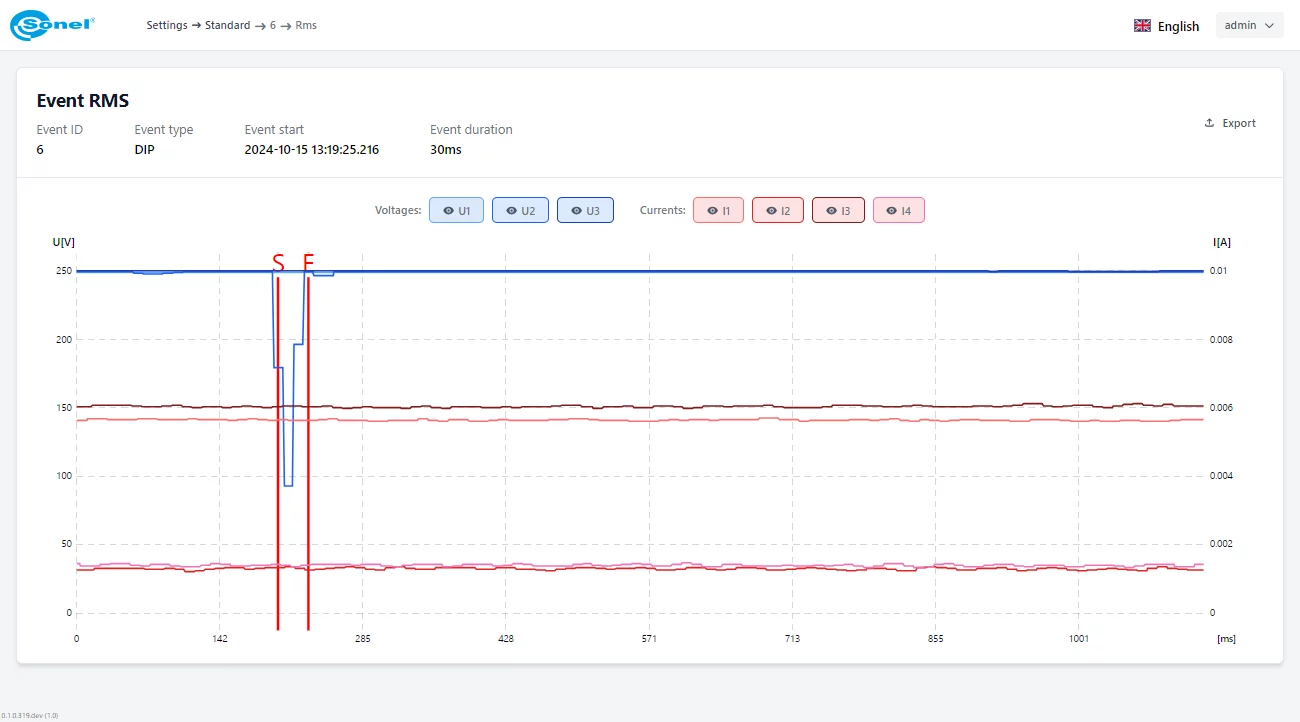

• Web server integrato che consente di programmare il misuratore, leggere i dati correnti, visualizzare l’elenco degli eventi registrati e visualizzare l’oscillogramma/RMS
• Sincronizzazione dell’ora con lo standard tramite server NTP e IRIG-B (tramite RS-485 integrata)
• Modulo GPS opzionale*
• Categoria di misura CAT III 600 V (IV 300 V) per ingressi in tensione
• Categoria di misura CAT III 600 V (IV 300 V) per ingressi in corrente
• Possibilità di sigillare gli ingressi di corrente e tensione

*presto in offerta

Caratteristiche aggiuntive

Protocolli di trasmissione standard

• Modbus TCP/IP
• Modbus RTU
• IEC 61850
• PQdif

Interfaccia di rete (webserwer)

• Accesso all’interfaccia da qualsiasi browser web

Modularità

Il dispositivo può essere ampliato con ulteriori protocolli di comunicazione e funzionalità fisiche e software.


Moduli interni aggiuntivi*

• Modulo transitorio
• Modulo relè SSR
• Alimentatore 18…60 V DC

Moduli interni aggiuntivi*

• Modulo LTE GSM
• Modulo GPS con uscita IRIG-B
• Modulo I/O
• Pannello touch LCD da 7” per il pieno funzionamento dell’analizzatore nel luogo di installazione

*presto in offerta

Parametri misurati

Il software integrato (interfaccia di rete – server web) consente di configurare il dispositivo e visualizzare i dati correnti. Permette di misurare i seguenti parametri.

• Tensione di fase RMS U per L1, L2, L3+N/PE
• Tensioni interfase RMS U per L12, L23, L31
• Correnti RMS I di tutte le fasi + N + PE
• Fattore di cresta CF delle tensioni e delle correnti
• Frequenza f della rete L1
• Potenza attiva P per L1, L2, L3
• Potenza attiva P1 (50 Hz separati) per L1, L2, L
• Potenza reattiva Q per L1, L2, L3
• Potenza reattiva Q1 (50 Hz separati) per L1, L2, L3
• Potenza apparente S per L1, L2, L3
• Potenza apparente S1 (50 Hz separati) per L1, L2, L3
• Potenza trifase totale P_3F, Q_3F, S_3F
• Potenza trifase totale P1_3F, Q1_3F, S1_3F
• cosφ per L1, L2, L3, cosφ_3F
• Fattore di potenza PF per L1, L2, L3, PF_3F
• tgφ per L1,L2, L3, tgφ_3F
• Potenza di deformazione D per L1, L2, L3
• Potenza di deformazione totale trifase D_3F
• Fattore di potenza di deformazione DPF per L1, L2, L3

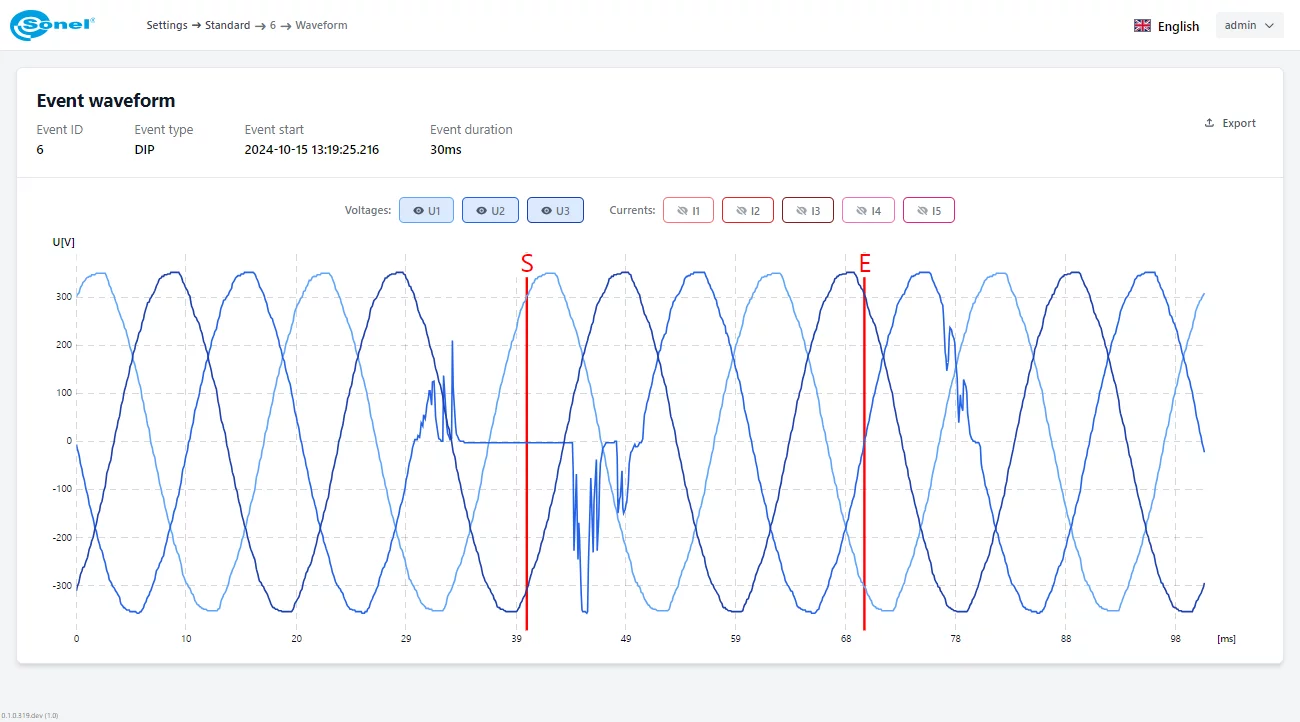

• Forma delle tensioni e delle correnti di fase per eventi

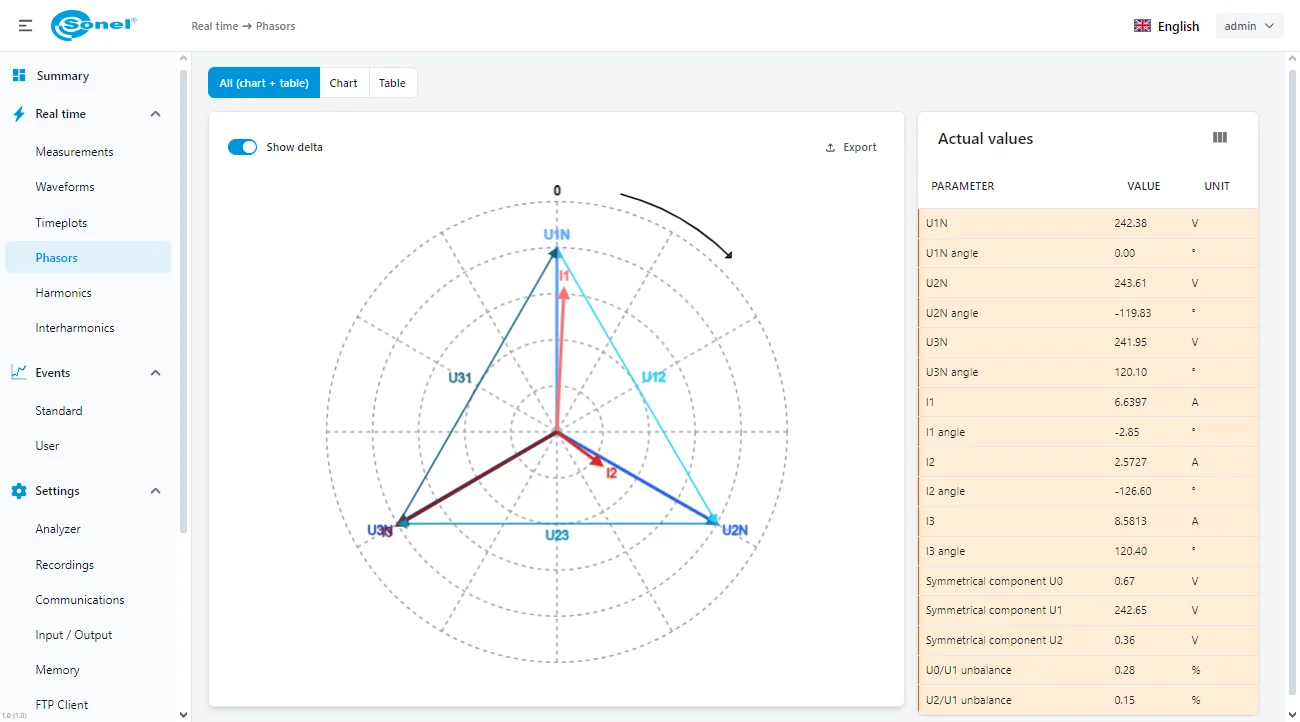

• Diagrammi di fase per correnti e tensioni
• Energia attiva per L1, L2, L3 – assorbita E_P+ o ceduta E_P-
• Energia attiva trifase – assorbita E_P3F+ o ceduta E_P3F-
• Energia reattiva induttiva per L1, L2, L3 per il consumo – E_QL+
• Energia reattiva capacitiva per L1, L2, L3 per il consumo – E_QC+
• Energia reattiva trifase per il consumo – induttiva E_QL3F+ e capacitiva E_QC3F+
• Energia apparente per L1, L2, L3 – E_S
• Energia apparente trifase ES_3F
• Armoniche h_n fino alla 256° in corrente e tensione
• Interarmoniche fino a 256° in corrente e tensione
• Angoli tra armoniche di corrente e di tensione
• Monitoraggio della banda 2…150 kHz
• Componenti delle tensioni di fase U_DC
• Quota di correnti e tensioni armoniche rispetto al valore RMS (%) – h_nR
• Quote di correnti e tensioni armoniche rispetto all’armonica fondamentale h1 (%) – h_nF
• THD_R per tensioni e correnti calcolato rispetto al valore RMS (%)
• THD_F per tensioni e correnti calcolato rispetto all’armonica fondamentale (%)
• TID_R per tensioni e correnti calcolato rispetto al valore RMS (%)
• TID_F per tensioni e correnti calcolato rispetto all’armonica fondamentale (%)
• Potenze attive e reattive delle armoniche
• Fattore K per I₁, I₂, I₃, I_N
• Fattore (Europa) Factor K
• Componenti di tensione simmetriche: neutra U₀, positiva U₁, negativa U₂
• Valori di tensione (V, %) delle componenti armoniche dell’ordine positivo (1, 4, 7,…), negativo (2, 5, 8,…), neutro (3, 6, 9,…)
• Componenti di corrente simmetriche: neutra l₀, positiva I₁, negativa l₂
• Valori di corrente (A, %) delle componenti armoniche dell’ordine positivo (1, 4, 7…), negativo (2, 5, 8,…), neutro (3, 6, 9,…)
• Indice flicker a breve termine P_st
• Indice flicker a lungo termine P_lt
• Fattore di asimmetria della tensione
• Fattore di asimmetria della corrente
• Transitori U fino a 6000 V
• Segnali di controllo
• Temperature: Tw (analizzatore interno), Tz1…Tz4 (1-wire)

Norme

Il dispositivo è realizzato in classe A della norma IEC 61000-4-30. Lo strumento è compatibile con:

• Standard di prodotto:
  • IEC 62586-1 – Misurazione della qualità dell’energia nelle reti di alimentazione – Parte 1: Strumenti di misura della qualità dell’energia (PQI)
  • IEC 62586-2 – Misurazione della qualità dell’energia nelle reti di alimentazione – Parte 2: Prove funzionali e requisiti di incertezza
• Standard per la misurazione dei parametri di rete:
  • IEC 61000-4-30 – Compatibilità elettromagnetica (EMC) – Metodi di prova e misura – Metodi di misura della qualità dell’energia
  • IEC 61000-4-7 – Compatibilità elettromagnetica (EMC) – Tecniche di prova e misura – Guida generale per le misure armoniche e interarmoniche e strumenti di misura utilizzati a tal fine per le reti di alimentazione e i dispositivi collegati
  • IEC 61000-4-15 – Compatibilità elettromagnetica (EMC) – Tecniche di prova e misurazione – Sfarfallio – Caratteristiche funzionali e di design
  • EN 50160 – Parametri della tensione di alimentazione nelle reti di distribuzione pubblica
• Standard di sicurezza:
  • IEC 61010-1 – Prescrizioni di sicurezza per apparecchi elettrici di misura, controllo e per utilizzo in laboratorio – Parte 1: Prescrizioni generali
  • IEC 61010-2-030 – Prescrizioni di sicurezza per apparecchi elettrici di misura, controllo e per utilizzo in laboratorio – Parte 2-030: Prescrizioni particolari per apparecchi con circuiti di prova o di misura
• Norme di compatibilità elettromagnetica:
  • EN 55032 – Compatibilità elettromagnetica dei dispositivi multimediali – Prescrizioni di emissione
  • IEC 61000-6-5 – Compatibilità elettromagnetica (EMC) Parte 6-5: Norme generiche – Immunità per le apparecchiature utilizzate in centrali e stazioni elettriche
