LKZ-1500

Localizador de cables e infraestructuras subterráneas

Indice cat. WMITLKZ1500

ean 5907624043114




Grado di protezione IP: IP 54

Comunicazione dei dati: Bluetooth

Display: grafico, a colori, retroilluminato

3.559,00 €

4.341,98 € lordo

disponibile

Tempi di consegna: 24h

Accessori aggiuntivi

PN-30

Cavo di trasmissione su bobina da 30 m

1.102,00 €

1.344,44 € lordo

sono rimasti pochi pezzi

PN-50

Cavo di trasmissione su bobina da 50 m

1.123,00 €

1.370,06 € lordo

disponibile

PN-80

Cavo di trasmissione su bobina da 80 m

1.161,00 €

1.416,42 € lordo

disponibile

N-1

Pinza di trasmissione (fi 52 mm, contengono...

280,00 €

341,60 € lordo

disponibile

N-4

Pinza di trasmissione (fi 110 mm) do LKZ-15...

325,00 €

396,50 € lordo

sono rimasti pochi pezzi

N-5

Pinza di trasmissione (fi 125 mm) per LKZ-1...

345,00 €

420,90 € lordo

sono rimasti pochi pezzi

GT-750

Adattatore - modulo GPS

73,00 €

89,06 € lordo

disponibile

Adattatore - cornice A per il localizzatore...

322,00 €

392,84 € lordo

non disponibile

Chiedi

DKI

Sonda per il rilevamento dei guasti d'isola...

122,00 €

148,84 € lordo

non disponibile

Chiedi

L-15

Custodia di protezione per cornice A

52,00 €

63,44 € lordo

sono rimasti pochi pezzi

Labirinto dei cavi senza segreti grazie a LKZ-1500

Il localizzatore di cavi e fili LKZ-1500 Sonel LKZ-1500 è un set composto da un trasmettitore (LKN) e un ricevitore (LKO) che permette di trovare, identificare e tracciare il percorso di oggetti interrati. È un'attrezzatura indispensabile per le imprese di energia e di installazione che si occupano di un'ampia gamma di lavori di terra.

Percorso dei conduttori elettrici senza segreti grazie al LKZ-1500

Caratteristiche

Il set di localizzazione LKZ-1500, composto da trasmettitore e ricevitore, permette di trovare, identificare e seguire il percorso della corsa degli impianti interrati, ovvero:

  • conduttori e cavi energetici, di comando, teleinformatici, di telecomunicazione,
  • elementi interrati dell'impianto parafulmine, impianti di protezione catodica,
  • impianti idraulici e sistemi fognari,
  • impianti di distribuzione di carburanti (gasdotti, oleodotti),
  • impianti di riscaldamento e tubi preisolati.

Los kits de la serie LKZ son un gran apoyo en trabajos de movimiento de tierra en los sectores de electricidad, instalación, construcción, ferrocarril, telecomunicación, agua y saneamiento, calefacción, geodésica y muchos otros.

El transmisor LKN-1500 introduce una señal específica a los objetos rastreados, lo que permite a los receptores LKO enrutar en modo activo. Los receptores también funcionan en un modo pasivo que utiliza las frecuencias de la red y las señales de telecomunicación presentes en la instalación.

El receptor LKO-1500 se facilita al usuario el trabajo gracias a funciones como la visualización de la ruta del objeto o un mayor número de frecuencias entre las que elegir. También destaca por la posibilidad de rastrear los fallos de toma a tierra de los cables con el uso de accesorios adicionales.

Trasmettitore

  • Trasmissione di segnali a doppia frequenza.
  • Modalità di limitazione della tensione del segnale trasmesso.
  • Potenza del trasmettitore: 1 W, 2 W, 5 W, 10 W.
  • Funzionamento in modalità di connessione diretta galvanica o induttiva - con antenna trasmittente interna.
  • Compatibilità con pinza di trasmissione.
  • Trasmissione in modalità continua oppure con l’intervallo costante che allunga la durata di lavoro della batteria.
  • Alloggiamento a valigetta

Ricevitore

  • Lavoro nell'ampio range di frequenza - modalità passiva (50...60 Hz, 100 Hz, 300 Hz, 550 Hz, 1450 Hz):
    • power (50 Hz)
    • eter (48 Hz...14 kHz)
    • radio (10...36 kHz)
  • Modalità attiva: 273 Hz, 526 Hz, 1024 Hz, 8928 Hz, 33 kHz
  • Rilevamento guasti dei cavi - terra (cornice A oppure sonda DKI)
  • Possibilità di alimentazione intercambiabile della batteria ricaricabile o batterie 5x LR6 AA
  • Display grafico con visualizzazione della posizione, della profondità dell'impianto e della direzione della corrente
  • Profondità del posizionamento fino a 6 m
  • Dimensioni: 700 x 300 x 140 mm
  • Range di temperatura di esercizio da -20°C a +55°C

Funzionalità del localizzatore

  • Determinazione della direzione del cavo, posizionamento del cavo rispetto all'asse del ricevitore (possiede la funzione della "bussola").
  • Determinazione del valore della corrente e della profondità del posizionamento dei cavi, sia nella modalità attiva (con trasmettitore) che nella modalità passiva (senza il trasmettitore).
  • Salvataggio del percorso dell'impianto sulla mappa. Memoria fino a 10 000 punti -coordinate.
  • Possibilità di ritrovamento dei punti di guasto del cavo.

Il dispositivo, grazie a qualsiasi modulo GPS e il programma dedicato (LKZ Terminal) permetterà il tracciamento del percorso del posizionamento dell'impianto o l'evidenziazione della sua posizione sulla mappa. Comunicazione del ricevitore con il modulo GPS via Bluetooth.

Sonel LKZ Terminal

La aplicación trabaja con el localizador de conductores y  cables Sonel LKO-1500. Al sustituir el módulo GPS externo permite al usuario detectar y grabar la posición y las coordenadas geográficas de la ruta de cables.

La aplicación también permite:

  • ver el posicionamiento en directo,
  • medición de la distancia a un punto específico de la ruta,
  • exportar las rutas guardadas en LKO-1500 a la memoria de teléfono,
  • leer las rutas de la memoria de teléfono,
  • tener la vista previa de lecturas registradas de todos los parámetros,
  • exportar los datos al ordenador.

Sonel LKO Terminal

Un programa PC dedicado para el manejo de datos guardados en LKO-1500. Permite mapear una ruta desde la ubicación del usuario y leer los datos almacenados en el receptor, incluso:

  • coordenadas del lugar de medición según la información del GPS,
  • lectura de la profundidad del objeto y el valor de la corriente que fluye en él,
  • la dirección de la corriente forzada,
  • frecuencia de trabajo,
  • fecha y hora local en el momento de la medición según la información del GPS
  • exportación de datos de la ruta al archivo.

Labirinto dei cavi senza segreti grazie a LKZ-1500

Il localizzatore di cavi e fili LKZ-1500 Sonel LKZ-1500 è un set composto da un trasmettitore (LKN) e un ricevitore (LKO) che permette di trovare, identificare e tracciare il percorso di oggetti interrati. È un'attrezzatura indispensabile per le imprese di energia e di installazione che si occupano di un'ampia gamma di lavori di terra.

Percorso dei conduttori elettrici senza segreti grazie al LKZ-1500

Caratteristiche

Il set di localizzazione LKZ-1500, composto da trasmettitore e ricevitore, permette di trovare, identificare e seguire il percorso della corsa degli impianti interrati, ovvero:

  • conduttori e cavi energetici, di comando, teleinformatici, di telecomunicazione,
  • elementi interrati dell'impianto parafulmine, impianti di protezione catodica,
  • impianti idraulici e sistemi fognari,
  • impianti di distribuzione di carburanti (gasdotti, oleodotti),
  • impianti di riscaldamento e tubi preisolati.

Los kits de la serie LKZ son un gran apoyo en trabajos de movimiento de tierra en los sectores de electricidad, instalación, construcción, ferrocarril, telecomunicación, agua y saneamiento, calefacción, geodésica y muchos otros.

El transmisor LKN-1500 introduce una señal específica a los objetos rastreados, lo que permite a los receptores LKO enrutar en modo activo. Los receptores también funcionan en un modo pasivo que utiliza las frecuencias de la red y las señales de telecomunicación presentes en la instalación.

El receptor LKO-1500 se facilita al usuario el trabajo gracias a funciones como la visualización de la ruta del objeto o un mayor número de frecuencias entre las que elegir. También destaca por la posibilidad de rastrear los fallos de toma a tierra de los cables con el uso de accesorios adicionales.

Trasmettitore

  • Trasmissione di segnali a doppia frequenza.
  • Modalità di limitazione della tensione del segnale trasmesso.
  • Potenza del trasmettitore: 1 W, 2 W, 5 W, 10 W.
  • Funzionamento in modalità di connessione diretta galvanica o induttiva - con antenna trasmittente interna.
  • Compatibilità con pinza di trasmissione.
  • Trasmissione in modalità continua oppure con l’intervallo costante che allunga la durata di lavoro della batteria.
  • Alloggiamento a valigetta

Ricevitore

  • Lavoro nell'ampio range di frequenza - modalità passiva (50...60 Hz, 100 Hz, 300 Hz, 550 Hz, 1450 Hz):
    • power (50 Hz)
    • eter (48 Hz...14 kHz)
    • radio (10...36 kHz)
  • Modalità attiva: 273 Hz, 526 Hz, 1024 Hz, 8928 Hz, 33 kHz
  • Rilevamento guasti dei cavi - terra (cornice A oppure sonda DKI)
  • Possibilità di alimentazione intercambiabile della batteria ricaricabile o batterie 5x LR6 AA
  • Display grafico con visualizzazione della posizione, della profondità dell'impianto e della direzione della corrente
  • Profondità del posizionamento fino a 6 m
  • Dimensioni: 700 x 300 x 140 mm
  • Range di temperatura di esercizio da -20°C a +55°C

Funzionalità del localizzatore

  • Determinazione della direzione del cavo, posizionamento del cavo rispetto all'asse del ricevitore (possiede la funzione della "bussola").
  • Determinazione del valore della corrente e della profondità del posizionamento dei cavi, sia nella modalità attiva (con trasmettitore) che nella modalità passiva (senza il trasmettitore).
  • Salvataggio del percorso dell'impianto sulla mappa. Memoria fino a 10 000 punti -coordinate.
  • Possibilità di ritrovamento dei punti di guasto del cavo.

Il dispositivo, grazie a qualsiasi modulo GPS e il programma dedicato (LKZ Terminal) permetterà il tracciamento del percorso del posizionamento dell'impianto o l'evidenziazione della sua posizione sulla mappa. Comunicazione del ricevitore con il modulo GPS via Bluetooth.

Sonel LKZ Terminal

La aplicación trabaja con el localizador de conductores y  cables Sonel LKO-1500. Al sustituir el módulo GPS externo permite al usuario detectar y grabar la posición y las coordenadas geográficas de la ruta de cables.

La aplicación también permite:

  • ver el posicionamiento en directo,
  • medición de la distancia a un punto específico de la ruta,
  • exportar las rutas guardadas en LKO-1500 a la memoria de teléfono,
  • leer las rutas de la memoria de teléfono,
  • tener la vista previa de lecturas registradas de todos los parámetros,
  • exportar los datos al ordenador.

Sonel LKO Terminal

Un programa PC dedicado para el manejo de datos guardados en LKO-1500. Permite mapear una ruta desde la ubicación del usuario y leer los datos almacenados en el receptor, incluso:

  • coordenadas del lugar de medición según la información del GPS,
  • lectura de la profundidad del objeto y el valor de la corriente que fluye en él,
  • la dirección de la corriente forzada,
  • frecuencia de trabajo,
  • fecha y hora local en el momento de la medición según la información del GPS
  • exportación de datos de la ruta al archivo.
Accessori aggiuntivi
PN-30

Cavo di trasmissione su bobina da 30 m

Catalogo n. WAPRZPN30

sono rimasti pochi pezzi

Tempi di consegna: 24h

1.102,00 €

1.344,44 € lordo

PN-50

Cavo di trasmissione su bobina da 50 m

Catalogo n. WAPRZPN50

disponibile

Tempi di consegna: 24h

1.123,00 €

1.370,06 € lordo

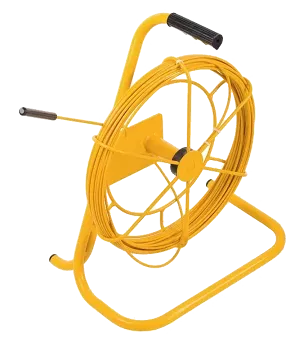

PN-80

Cavo di trasmissione su bobina da 80 m

Catalogo n. WAPRZPN80

disponibile

Tempi di consegna: 24h

1.161,00 €

1.416,42 € lordo

N-1

Pinza di trasmissione (fi 52 mm, contengono il cavo a 2 fili)

Catalogo n. WACEGN1BB

disponibile

Tempi di consegna: fino a 14 giorni

280,00 €

341,60 € lordo

N-4

Pinza di trasmissione (fi 110 mm) do LKZ-1500

Catalogo n. WACEGN4

sono rimasti pochi pezzi

Tempi di consegna: 24h

325,00 €

396,50 € lordo

N-5

Pinza di trasmissione (fi 125 mm) per LKZ-1500

Catalogo n. WACEGN5

sono rimasti pochi pezzi

Tempi di consegna: 24h

345,00 €

420,90 € lordo

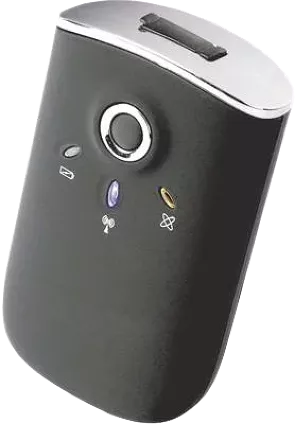

GT-750

Adattatore - modulo GPS

Catalogo n. WAADAGT750

disponibile

Tempi di consegna: fino a 30 giorni

73,00 €

89,06 € lordo

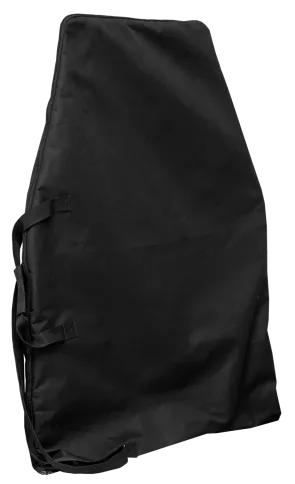

L-15

Custodia di protezione per cornice A

Catalogo n. WAFUTL15

sono rimasti pochi pezzi

Tempi di consegna: 24h

52,00 €

63,44 € lordo

File da scaricare

  • PDF

    scheda_tec_LKZ-1500_1500-LITE_ITA_v2.02.pdf
    Datasheet IT
  • PDF

    DZ_LKZ-1500.pdf
    Declaration of conformity
