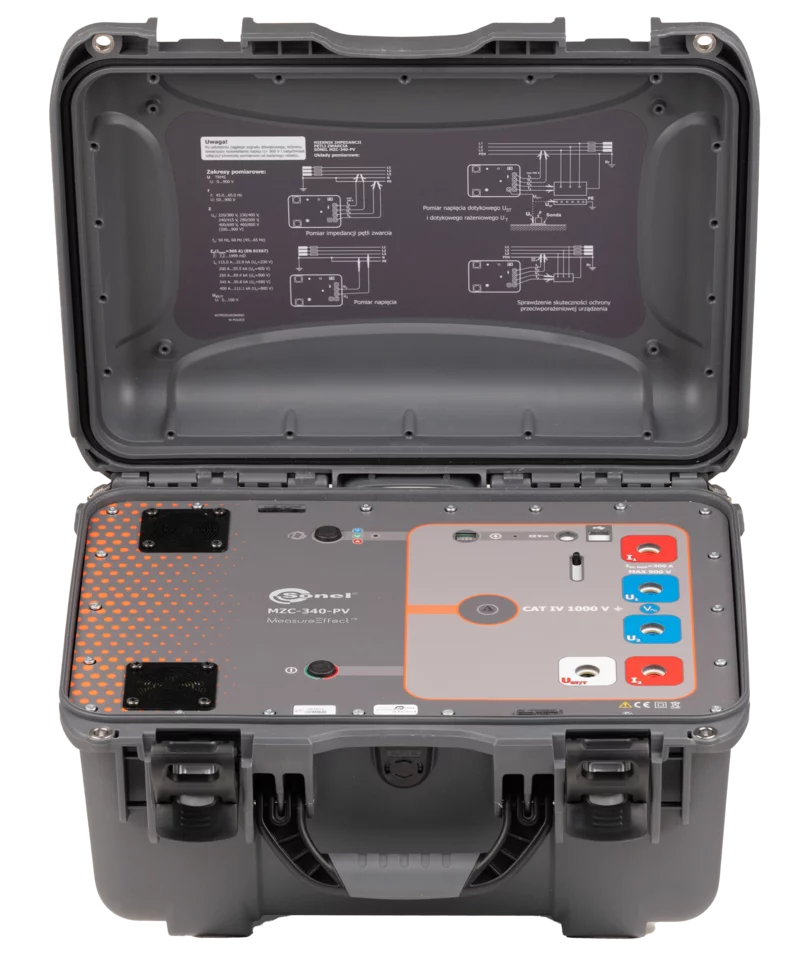

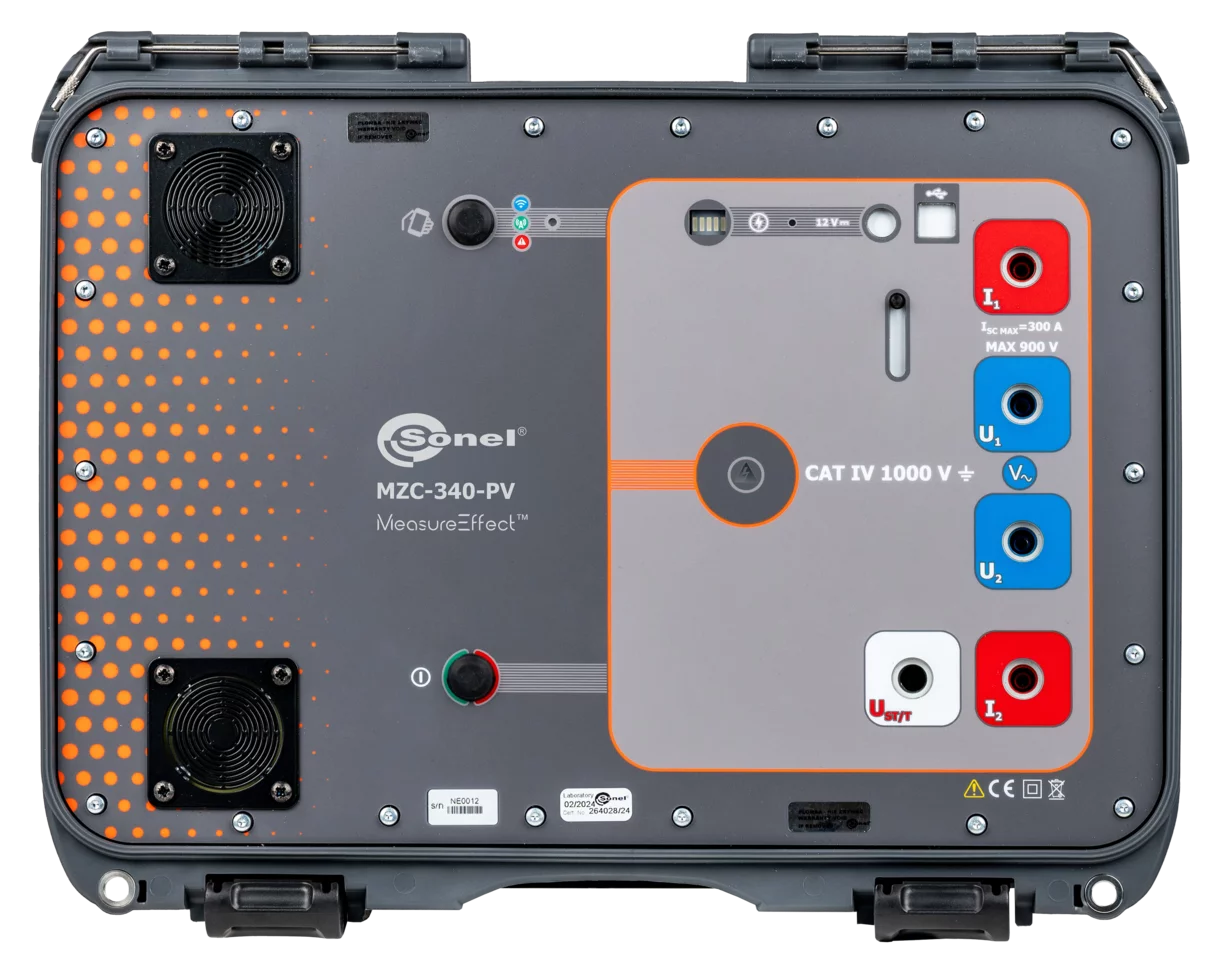

MZC-340-PV

Misuratore di impedenza dell'anello di guasto per correnti elevate

Funzionalità

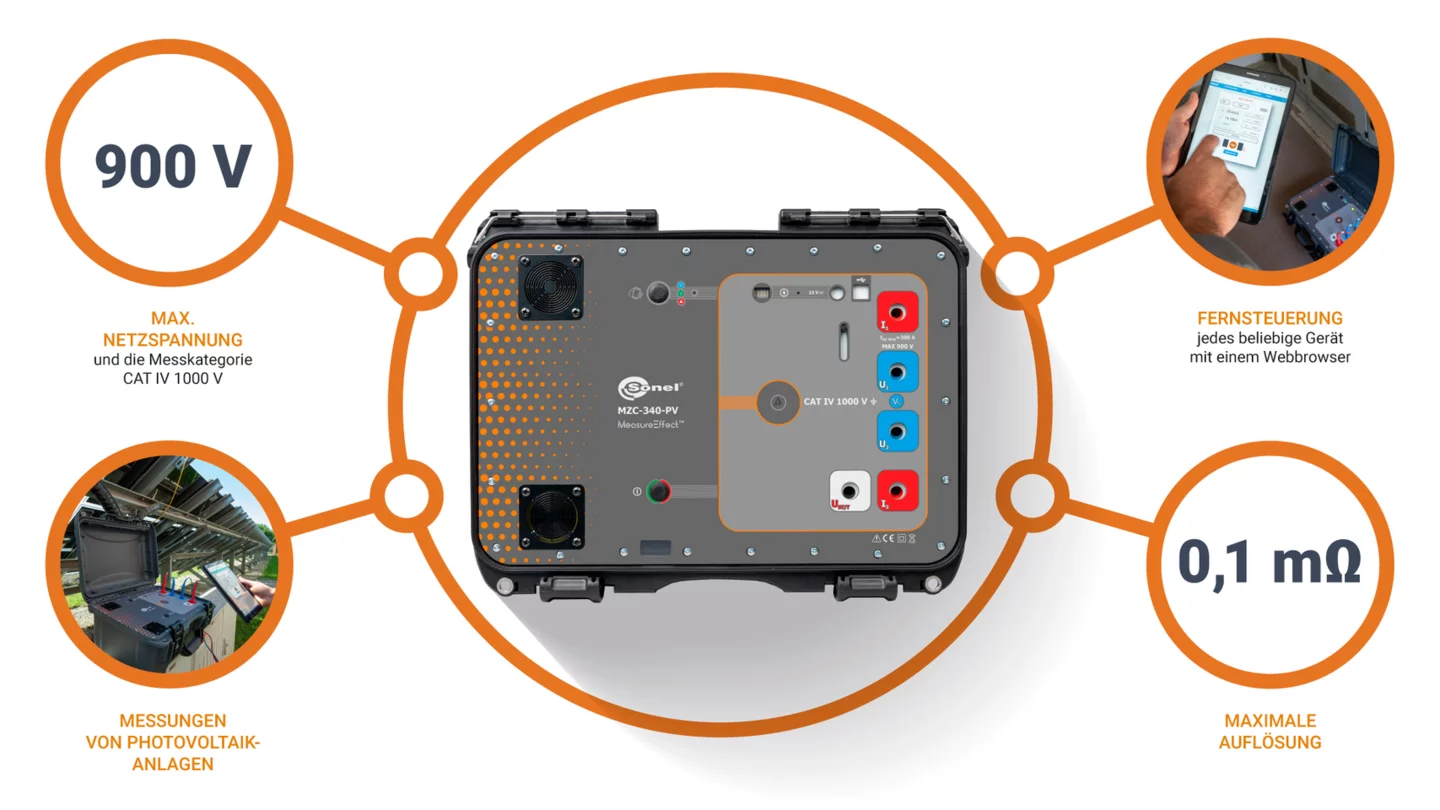

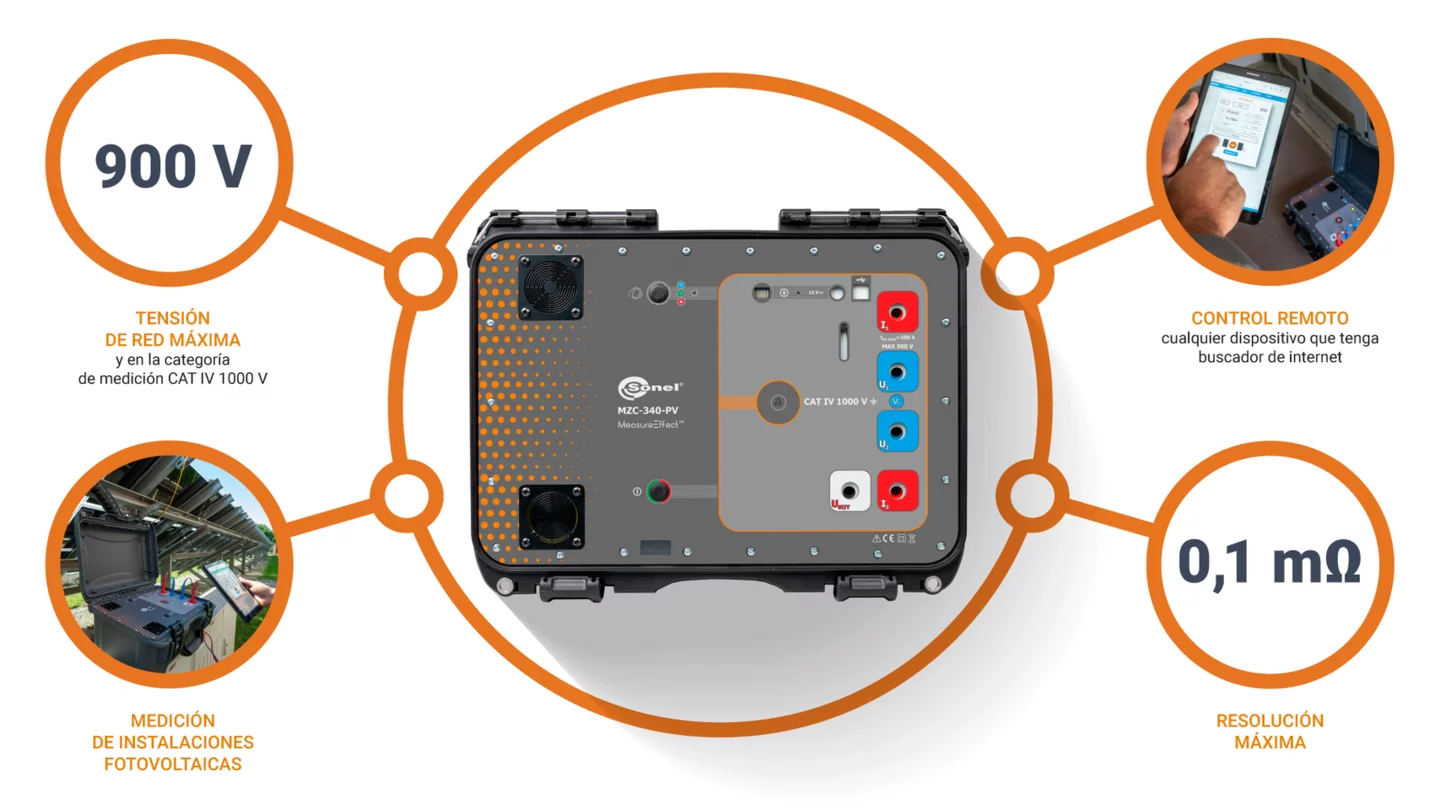

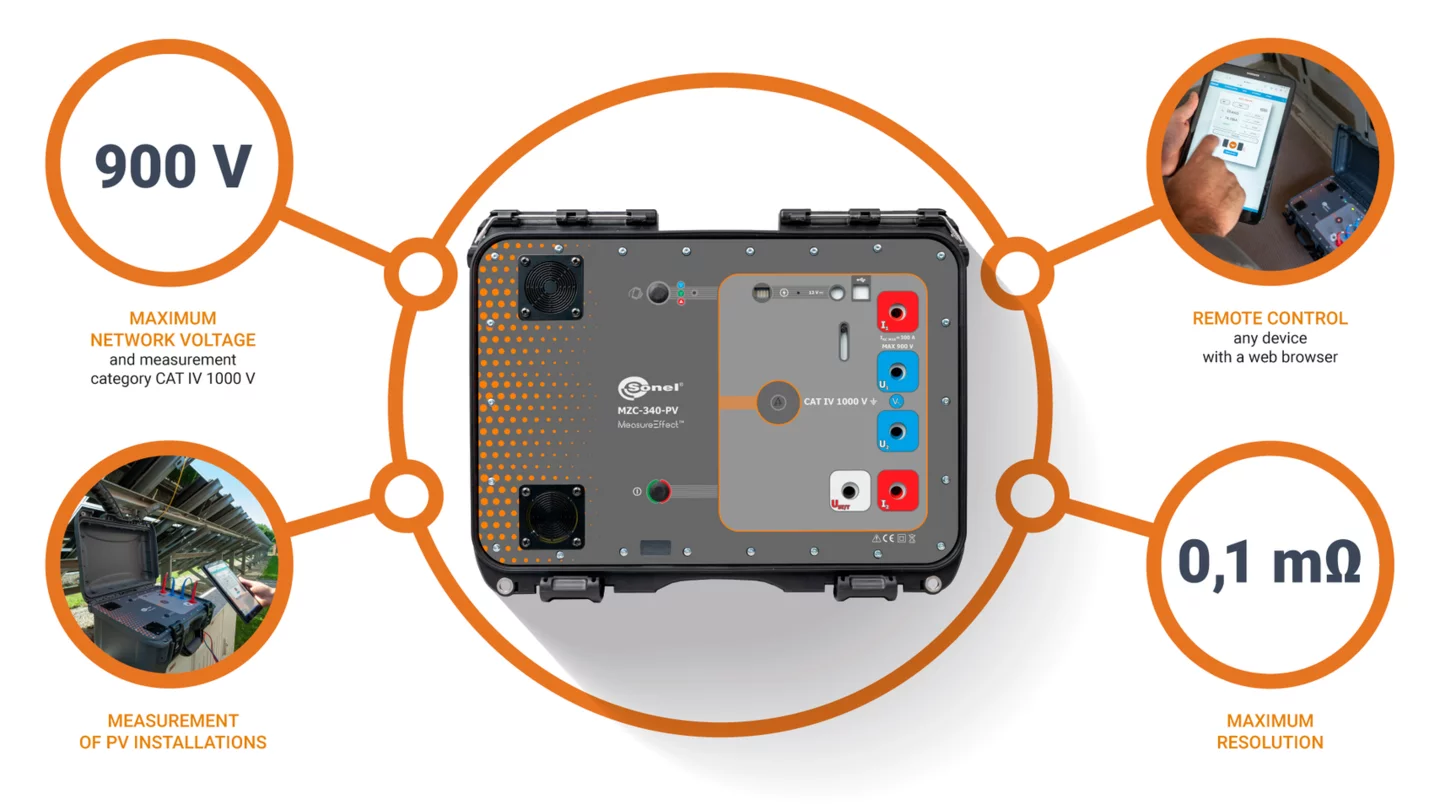

• Misure di valori molto piccoli di impedenze dell’anello di guasto (risoluzione 0,1 mΩ) con la corrente da 130 A per 230 V; massimo 305 A per 550 V AC e 250 A per 900 V AC.
• Misure nelle reti con la tensione nominale: 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (da 200 V fino a 900 V) con le frequenze 45...65 Hz.
• Misura nell’anello di corto-circuito: fase-fase, fase-PE, fase-N.
• Differenziazione automatica tra la tensione di fase e di linea con i calcoli della corrente di corto-circuito.
• Metodo 4p (a 4 cavi), senza bisogno di calibrare i cavi (misurazione con la corrente massima fino a 305 A).
• Misura e visualizzazione di componenti dell’impedenza dell’anello di guasto: resistenza R_S e reattanza X_S.

Caratteristiche aggiuntive

• Controllo a distanza.
• Misura di tensione di contatto attesa o tensione di contatto ammissibile (con resistore 1 kΩ).
• Misura di tensioni alternate 0...900 V.
• Pomiar częstotliwości 45,0...65,0 Hz.
• Memoria 990 risultati,  trasmissione dati via USB e Wi-Fi.
• Alimentazione a batteria.

Affrontare la sfida

Quando si costruiscono parchi fotovoltaici di medie e grandi dimensioni, i progettisti, spinti dall’esigenza di garantire la massima resa energetica possibile e quindi il massimo ritorno sull’investimento, scelgono inverter con 1500 V DC / 800 V AC. I test di un sistema di questo tipo devono riguardare sia il lato AC che quello DC dell’impianto fotovoltaico. I test di tutti i circuiti AC devono essere eseguiti in conformità ai requisiti della norma IEC 60364-6.

La tensione di uscita di 800 V AC, che spesso supera questo valore in condizioni reali, rappresenta un enorme problema per gli appaltatori e i fornitori di servizi, in quanto per tensioni così elevate mancano sul mercato apparecchiature in grado di verificare che l’installazione soddisfi le condizioni di protezione dalle scosse elettriche in termini di misurazione dell’impedenza del circuito di cortocircuito.

Sonel è stata la prima azienda al mondo a raccogliere la sfida di creare un misuratore dell’impedenza di loop di cortocircuito per tensioni di esercizio fino a 900 V AC e per la categoria di misura CAT IV 1000 V. È così che è nato il misuratore Sonel MZC-340-PV.

Il leader non prende scorciatoie

L’energia dissipata con tensioni di rete di 800-900 V AC può essere pericolosa per il personale che esegue le misure. Per questo motivo MZC-340-PV è controllato esclusivamente in modalità wireless.

Applicazione

Il dispositivo viene utilizzato nelle misure di rete dalla tensione nominale fino a 900 V AC, dove la corrente di corto-circuito attesa può arrivare a oltre 100 kA secondo la norma EN 61557.

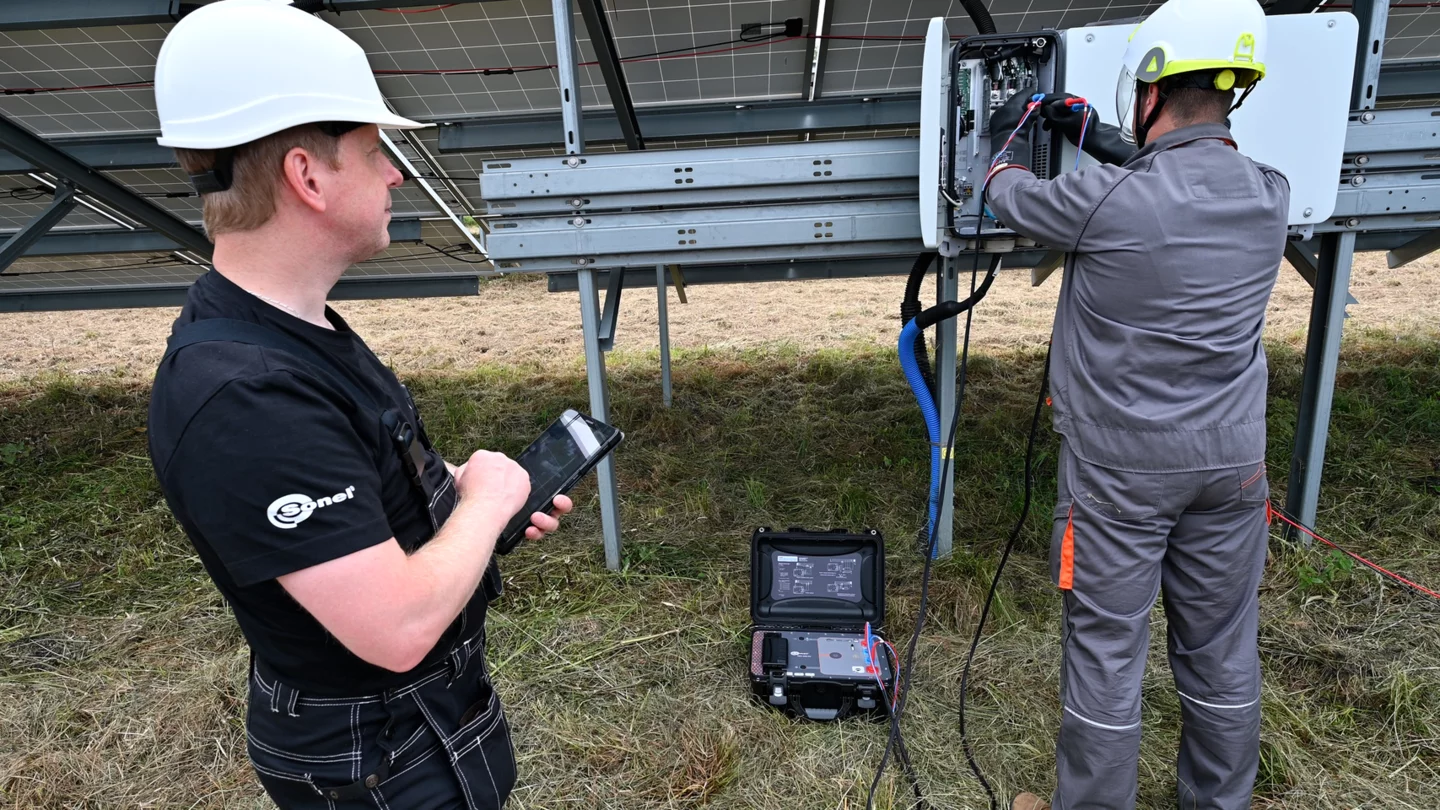

Questi parametri rendono i misuratori perfetti per le analisi di controllo e misurazione nei parchi eolici, nella ferrovia ad alta velocità o negli impianti controllati o appartenenti alle centrali energetiche.

Il lavoro a distanza è sempre di moda

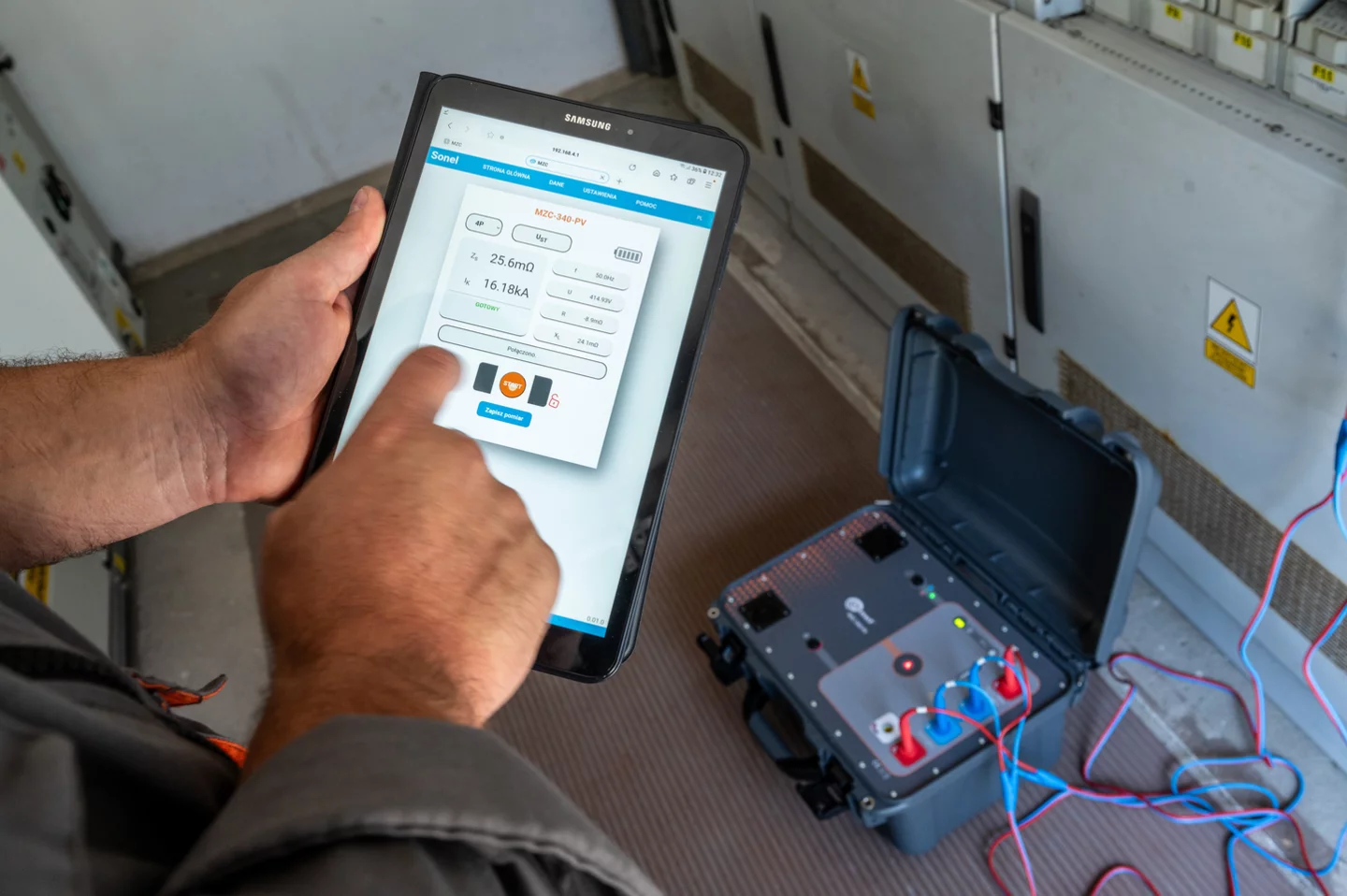

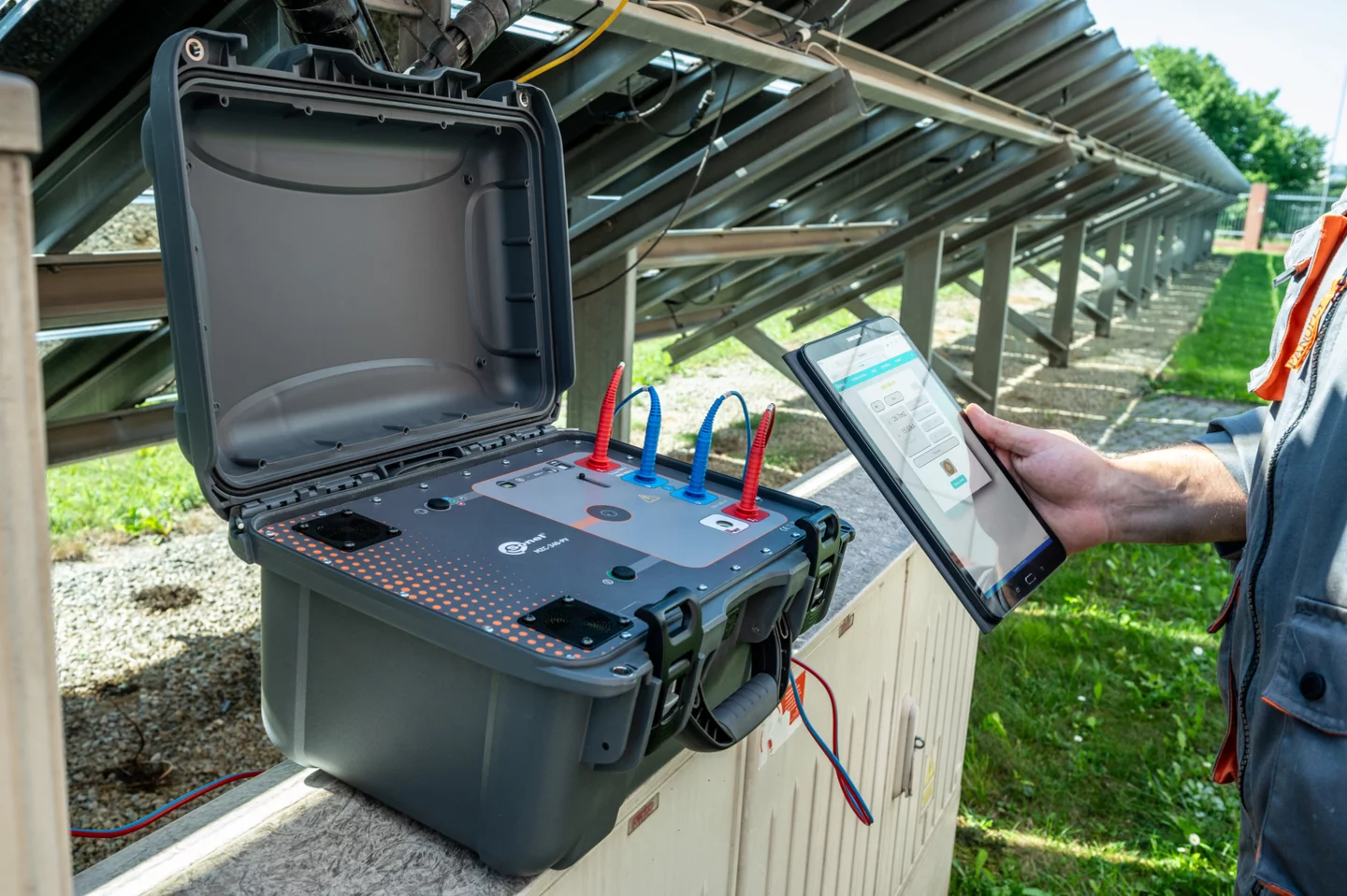

Lo strumento può essere controllato a distanza: è sufficiente che il misuratore sia connesso alla stessa rete Wi-Fi del dispositivo di controllo, cioè qualsiasi dispositivo con un browser web. Dopo aver richiamato il pannello operatore virtuale nel browser, l’utente potrà avviare la misurazione da una distanza comoda per lui e leggere i risultati.

Accederà anche ai risultati di misurazione memorizzati nello stesso modo. È importante notare che sarà anche in grado di scaricarli nel modo classico, cioè tramite una connessione USB.
