PVM-1020

Misuratore per impianti fotovoltaici

Indice cat. WMITPVM1020

ean 5907624008854

Grado di protezione IP: IP65

Categoria di misura: CAT II 1000 V DC, CAT III 600 V, CAT IV 300 V

Comunicazione dei dati: Bluetooth

1 120,00 €

1 366,40 € IVA inclusa

non disponibile

Accessori aggiuntivi

AGT-32P

Adattatore per prese trifase 32A

52,00 €

63,44 € IVA inclusa

disponibile

AGT-16P

Adattatore per prese trifase 16A

47,00 €

57,34 € IVA inclusa

disponibile

Sonel Reports Plus

Sonel Reports Plus

110,00 €

134,20 € IVA inclusa

disponibile

AGT-32T

Adattatore per prese industriali monofase 3...

65,00 €

79,30 € IVA inclusa

disponibile

AGT-16C

Adattatore per prese trifase 16A

57,00 €

69,54 € IVA inclusa

disponibile

AGT-32C

Adattatore per prese trifase 32A

65,00 €

79,30 € IVA inclusa

disponibile

AGT-63P

Adattatore per prese trifase 63A

122,00 €

148,84 € IVA inclusa

disponibile

AC-16

Adattatore splitter

42,00 €

51,24 € IVA inclusa

disponibile

AGT-16T

Adattatore per prese industriali monofase 1...

57,00 €

69,54 € IVA inclusa

disponibile

Sonda nera 1 kV (presa a banana)

5,00 €

6,10 € IVA inclusa

disponibile

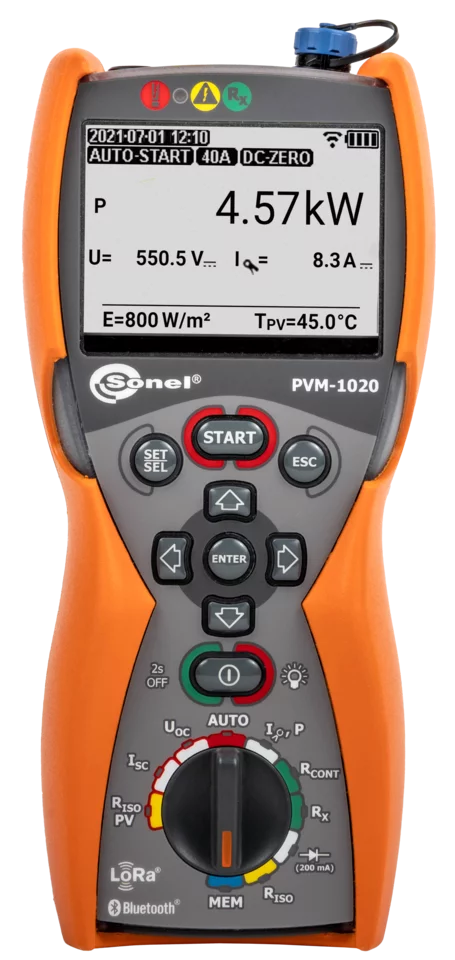

Grandi possibilità in un piccolo involucro

Il misuratore Sonel PVM-1020 è probabilmente il misuratore più piccolo al mondo per la misurazione di impianti fotovoltaici con un numero così elevato di funzioni di misura. Versatile e allo stesso tempo facile da usare, svolge in modo impeccabile i suoi compiti nel campo del monitoraggio dei parametri di sicurezza ed efficienza degli impianti fotovoltaici. Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1. Utilizzato per misurare la tensione a circuito aperto del pannello fotovoltaico o di una catena di pannelli fotovoltaici fino a 1000 V DC e la tensione RMS della rete AC fino a 600 V, insieme alla misurazione della frequenza. Grazie all'interfaccia radio LoRa integrata, assicura la cooperazione con il misuratore solare e di temperatura IRM-1 - su lunghe distanze!

Caratteristiche

  • Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
  • Modalità AUTO che esegue una sequenza di misurazioni dopo aver premuto il pulsante START.
  • Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
  • Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
  • L’interfaccia radio LoRa integrata assicura la cooperazione con il misuratore IRM-1 su lunghe distanze.
  • Modulo Bluetooth integrato per la comunicazione con il PC.
  • Ampia memoria di misura: 100 oggetti con 40 celle ciascuno.
  • Display e pulsanti retroilluminati.

Parametri misurati

  • Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1000 V DC.
  • Tensione RMS della linea d trasmissione AC fino a 600 V compresa la misura della frequenza.
  • Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 20 A DC.
  • Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500 o 1000 V, misurazione simultanea di due valori RISO+ e RISO-.
  • Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500 o 1000 V
  • Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA
  • Misura della resistenza con bassa corrente, segnalazione acustica e visiva.
  • Misura della corrente di esercizio del pannello fotovoltaico e della corrente alternata – il tutto con pinze esterne.
  • Misura della potenza AC/DC.
  • Test diodi con corrente di 200 mA, rilevamento automatico della polarità.
  • Test diodi di blocco con tensione da 1000 V DC.

Tenuta e durata

I misuratori superano brillantemente l’esame in condizioni ambientali difficili. La protezione contro la penetrazione di polveri e acqua è fornita dall’alloggiamento IP65. Questo è particolarmente importante quando si misurano gli impianti fotovoltaici, che per definizione sono situati in spazi aperti.

Comunicazione e software

I dati di misurazione del PVM-1020 possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Il salvataggio dei dati scaricati nei formati più comuni e la stampa sono forniti da Sonel Reader. Per generare un rapporto dei test di protezione dalle scosse elettriche utilizzare il software opzionale Sonel Reports PLUS.

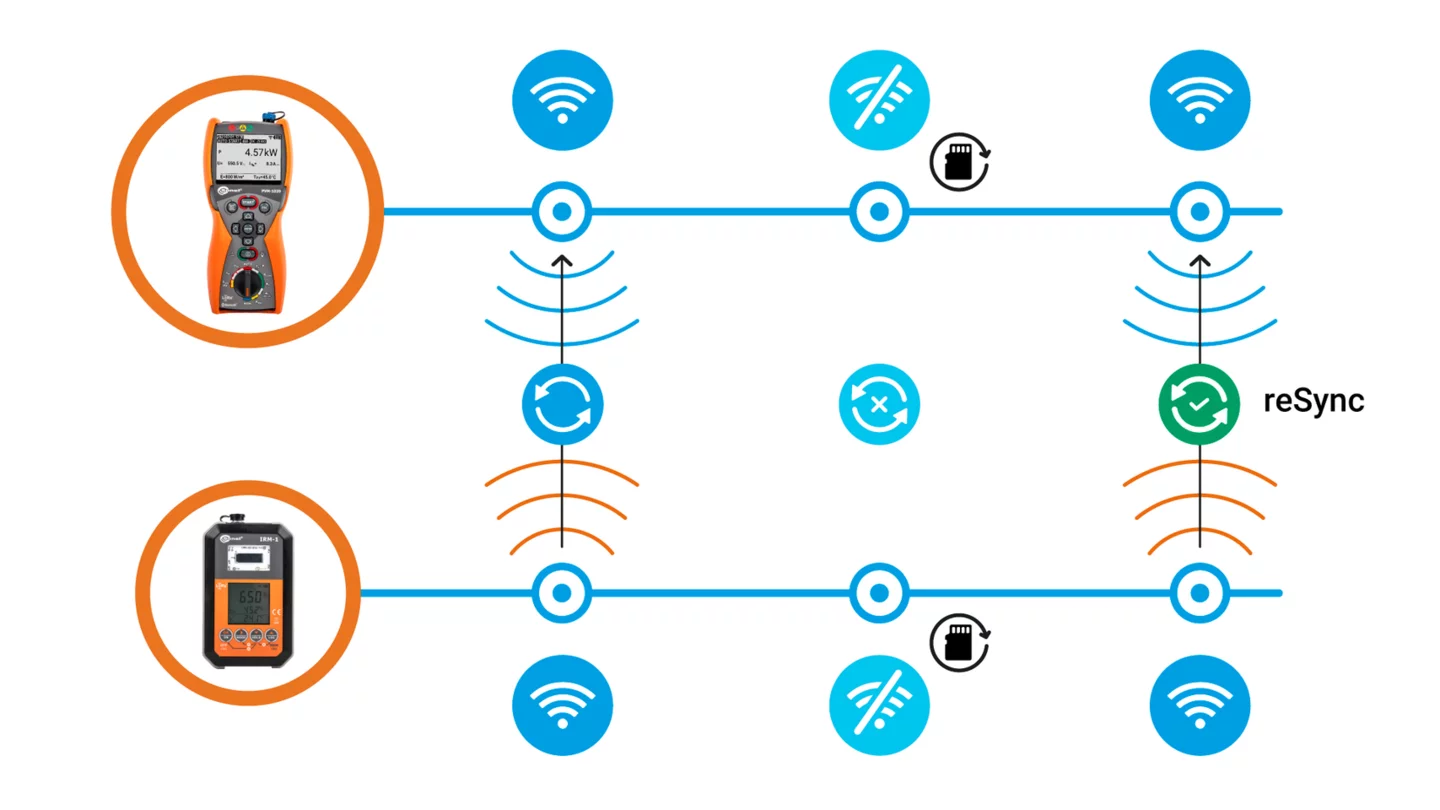

Per problemi di reSYNC

Può capitare che nel corso delle misurazioni il PVM-1020 si allontani dall’IRM-1 tanto che la comunicazione tra di loro si perda. Se le misurazioni continuano, dopo il ripristino della connessione, i risultati verranno integrati con parametri ambientali, che nel frattempo sono stati registrati dall’IRM-1 nella sua memoria cache e convertiti in condizioni STC.

Grandi possibilità in un piccolo involucro

Il misuratore Sonel PVM-1020 è probabilmente il misuratore più piccolo al mondo per la misurazione di impianti fotovoltaici con un numero così elevato di funzioni di misura. Versatile e allo stesso tempo facile da usare, svolge in modo impeccabile i suoi compiti nel campo del monitoraggio dei parametri di sicurezza ed efficienza degli impianti fotovoltaici. Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1. Utilizzato per misurare la tensione a circuito aperto del pannello fotovoltaico o di una catena di pannelli fotovoltaici fino a 1000 V DC e la tensione RMS della rete AC fino a 600 V, insieme alla misurazione della frequenza. Grazie all'interfaccia radio LoRa integrata, assicura la cooperazione con il misuratore solare e di temperatura IRM-1 - su lunghe distanze!

Caratteristiche

  • Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
  • Modalità AUTO che esegue una sequenza di misurazioni dopo aver premuto il pulsante START.
  • Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
  • Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
  • L’interfaccia radio LoRa integrata assicura la cooperazione con il misuratore IRM-1 su lunghe distanze.
  • Modulo Bluetooth integrato per la comunicazione con il PC.
  • Ampia memoria di misura: 100 oggetti con 40 celle ciascuno.
  • Display e pulsanti retroilluminati.

Parametri misurati

  • Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1000 V DC.
  • Tensione RMS della linea d trasmissione AC fino a 600 V compresa la misura della frequenza.
  • Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 20 A DC.
  • Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500 o 1000 V, misurazione simultanea di due valori RISO+ e RISO-.
  • Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500 o 1000 V
  • Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA
  • Misura della resistenza con bassa corrente, segnalazione acustica e visiva.
  • Misura della corrente di esercizio del pannello fotovoltaico e della corrente alternata – il tutto con pinze esterne.
  • Misura della potenza AC/DC.
  • Test diodi con corrente di 200 mA, rilevamento automatico della polarità.
  • Test diodi di blocco con tensione da 1000 V DC.

Tenuta e durata

I misuratori superano brillantemente l’esame in condizioni ambientali difficili. La protezione contro la penetrazione di polveri e acqua è fornita dall’alloggiamento IP65. Questo è particolarmente importante quando si misurano gli impianti fotovoltaici, che per definizione sono situati in spazi aperti.

Comunicazione e software

I dati di misurazione del PVM-1020 possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Il salvataggio dei dati scaricati nei formati più comuni e la stampa sono forniti da Sonel Reader. Per generare un rapporto dei test di protezione dalle scosse elettriche utilizzare il software opzionale Sonel Reports PLUS.

Per problemi di reSYNC

Può capitare che nel corso delle misurazioni il PVM-1020 si allontani dall’IRM-1 tanto che la comunicazione tra di loro si perda. Se le misurazioni continuano, dopo il ripristino della connessione, i risultati verranno integrati con parametri ambientali, che nel frattempo sono stati registrati dall’IRM-1 nella sua memoria cache e convertiti in condizioni STC.

Accessori aggiuntivi
AGT-32P

Adattatore per prese trifase 32A

Catalogo n. WAADAAGT32P

disponibile

Tempi di consegna: fino a 30 giorni

52,00 €

63,44 € IVA inclusa

AGT-16P

Adattatore per prese trifase 16A

Catalogo n. WAADAAGT16P

disponibile

Tempi di consegna: 24h

47,00 €

57,34 € IVA inclusa

Sonel Reports Plus

Sonel Reports Plus

Catalogo n. WAPROREPORTSPLUS

disponibile

Tempi di consegna: fino a 7 giorni

110,00 €

134,20 € IVA inclusa

AGT-32T

Adattatore per prese industriali monofase 32A

Catalogo n. WAADAAGT32T

disponibile

Tempi di consegna: fino a 30 giorni

65,00 €

79,30 € IVA inclusa

AGT-16C

Adattatore per prese trifase 16A

Catalogo n. WAADAAGT16C

disponibile

Tempi di consegna: 24h

57,00 €

69,54 € IVA inclusa

AGT-32C

Adattatore per prese trifase 32A

Catalogo n. WAADAAGT32C

disponibile

Tempi di consegna: 24h

65,00 €

79,30 € IVA inclusa

AGT-63P

Adattatore per prese trifase 63A

Catalogo n. WAADAAGT63P

disponibile

Tempi di consegna: 24h

122,00 €

148,84 € IVA inclusa

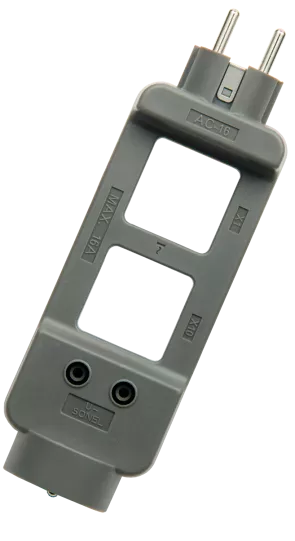

AC-16

Adattatore splitter

Catalogo n. WAADAAC16

disponibile

Tempi di consegna: fino a 30 giorni

42,00 €

51,24 € IVA inclusa

AGT-16T

Adattatore per prese industriali monofase 16A

Catalogo n. WAADAAGT16T

disponibile

Tempi di consegna: 24h

57,00 €

69,54 € IVA inclusa

Sonda nera 1 kV (presa a banana)

Catalogo n. WASONBLOGB1

disponibile

Tempi di consegna: 24h

5,00 €

6,10 € IVA inclusa

File da scaricare

  • PDF

    PVM-1020 insobs v1.06 IT.pdf
    User manual PVM-1020 IT
  • PDF

    Accessori_per_Sonel_MPI_MRP_PVM_IT_v2.1.pdf
    Accessories for MPI / MRP / PVM IT
  • PDF

    scheda_tec_PVM-1020_IRM-1_ITA_v1.07.pdf
    Scheda tecnica PVM-1020 / IRM-1 IT
  • PDF

    DZ_CE_PVM-1020 v0.2_usi.pdf
    Dichiarazione di conformità PVM-1020
