novità

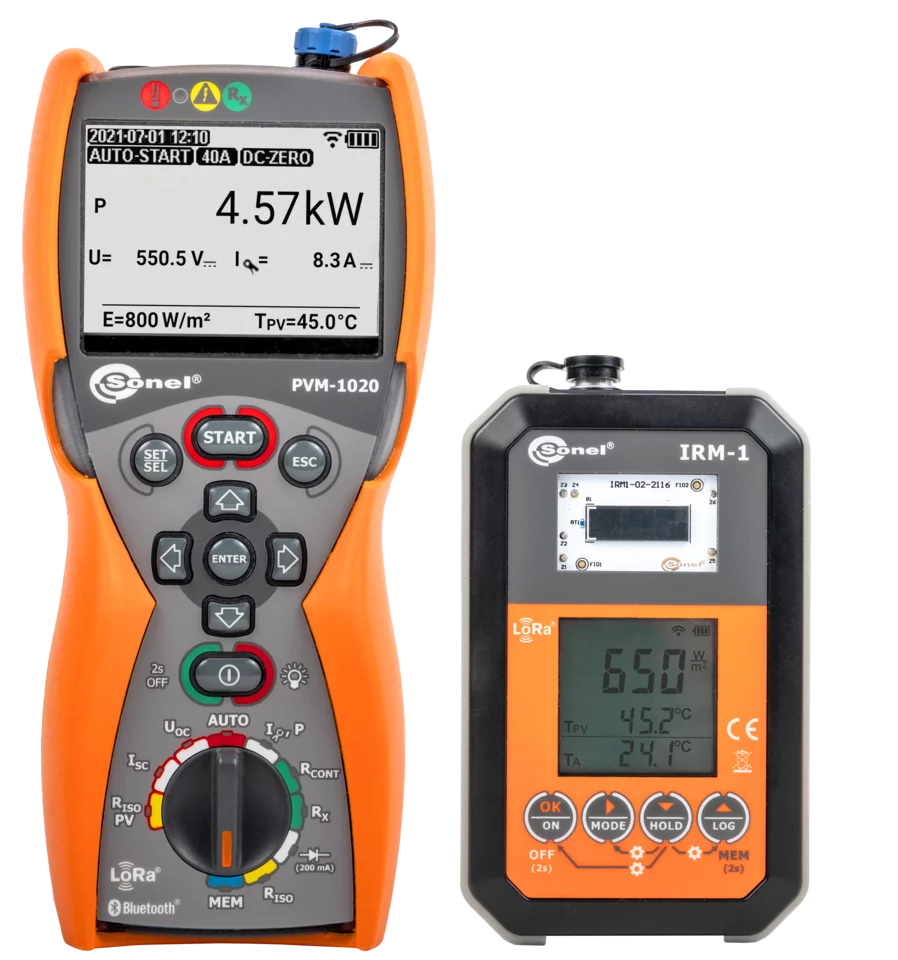

PVM-1020 KIT

Misuratori per impianti fotovoltaici

Indice cat. WMITPVM1020KIT

ean 5907624008861

Categoria di misura: CAT II 1000 V DC, CAT III 600 V, CAT IV 300 V

1.422,00 €

1.734,84 € lordo

disponibile

Tempi di consegna: fino a 30 giorni

Accessori aggiuntivi

AGT-16P

Adattatore per prese trifase 16A

47,00 €

57,34 € lordo

disponibile

AGT-32P

Adattatore per prese trifase 32A

52,00 €

63,44 € lordo

disponibile

Sonel Reports Plus

Sonel Reports Plus

110,00 €

134,20 € lordo

sono rimasti pochi pezzi

AC-16

Adattatore splitter

42,00 €

51,24 € lordo

disponibile

AGT-16C

Adattatore per prese trifase 16A

57,00 €

69,54 € lordo

disponibile

AGT-16T

Adattatore per prese industriali monofase 1...

57,00 €

69,54 € lordo

disponibile

AGT-32C

Adattatore per prese trifase 32A

65,00 €

79,30 € lordo

disponibile

AGT-32T

Adattatore per prese industriali monofase 3...

65,00 €

79,30 € lordo

disponibile

AGT-63P

Adattatore per prese trifase 63A

122,00 €

148,84 € lordo

disponibile

Sonda nera 1 kV (presa a banana)

5,00 €

6,10 € lordo

disponibile

Grandi possibilità in un piccolo involucro

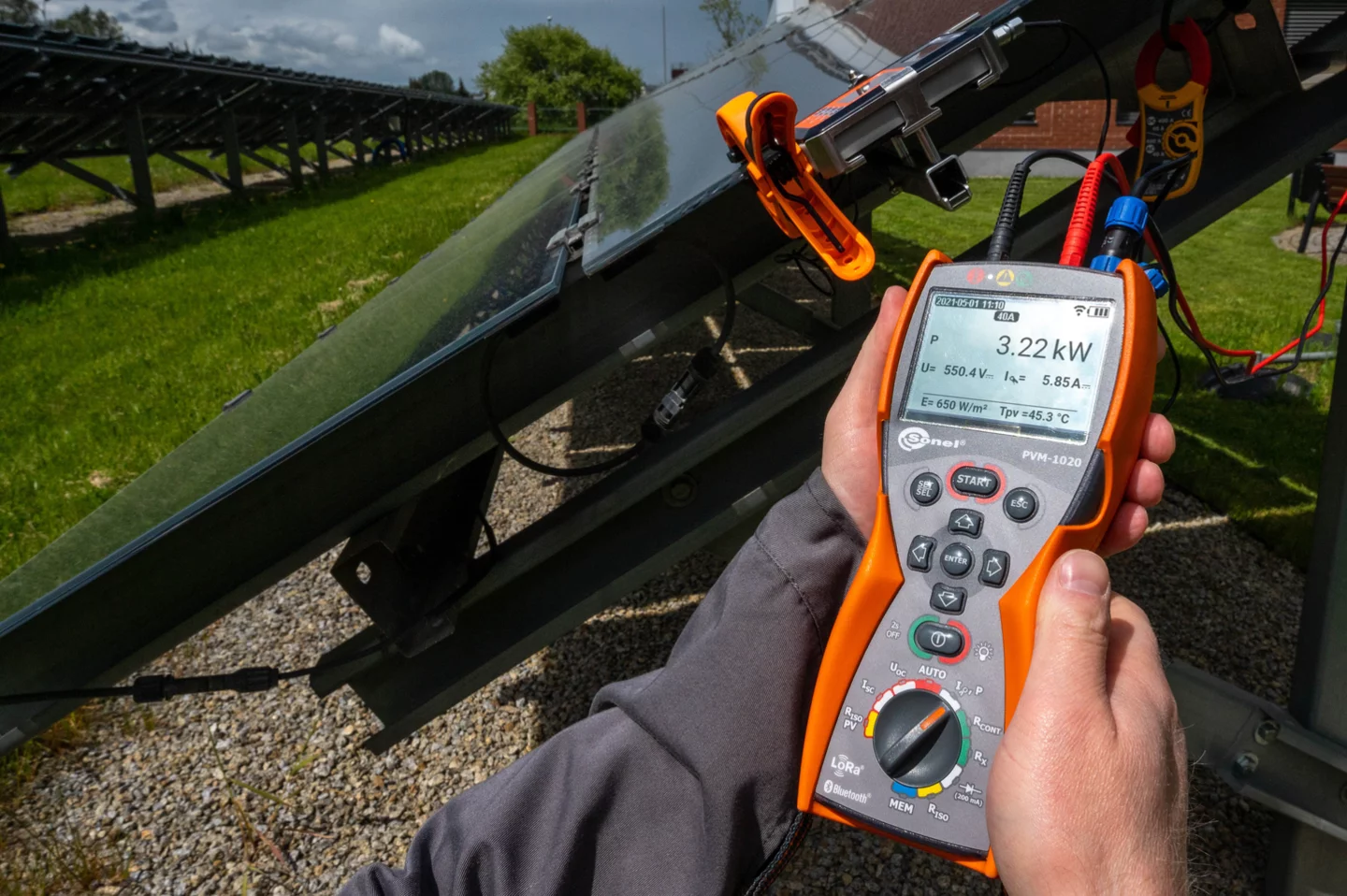

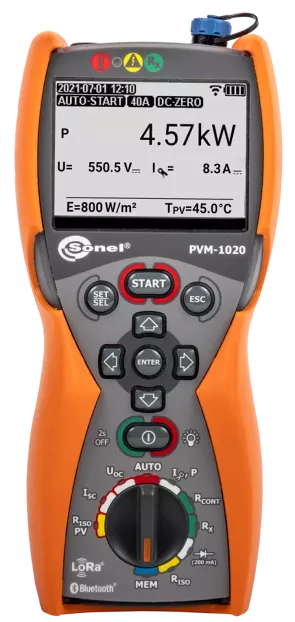

1. PVM-1020

Il misuratore Sonel PVM-1020 è probabilmente il misuratore più piccolo al mondo per la misurazione di impianti fotovoltaici con un numero così elevato di funzioni di misura. Versatile e allo stesso tempo facile da usare, svolge in modo impeccabile i suoi compiti nel campo del monitoraggio dei parametri di sicurezza ed efficienza degli impianti fotovoltaici. Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1. Utilizzato per misurare la tensione a circuito aperto del pannello fotovoltaico o di una catena di pannelli fotovoltaici fino a 1000 V DC e la tensione RMS della rete AC fino a 600 V, insieme alla misurazione della frequenza. Grazie all'interfaccia radio LoRa integrata, assicura la cooperazione con il misuratore solare e di temperatura IRM-1 - su lunghe distanze!

2. IRM-1

L'IRM-1, anche se piccolo, è indispensabile per testare gli impianti fotovoltaici. Misurando i valori di irraggiamento e la temperatura dei pannelli e dell'ambiente, fornisce i dati necessari per convertire i risultati in condizioni STC. Il registratore integrato con la memoria di 5000 record consente di utilizzare il dispositivo come strumento nel processo di progettazione di impianti fotovoltaici, nonché per diagnosticare problemi di ombreggiamento dei pannelli.

PVM-1020 | Caratteristiche

  • Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
  • Modalità AUTO che esegue una sequenza di misurazioni dopo aver premuto il pulsante START.
  • Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
  • Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
  • L’interfaccia radio LoRa integrata assicura la cooperazione con il misuratore IRM-1 su lunghe distanze.
  • Modulo Bluetooth integrato per la comunicazione con il PC.
  • Ampia memoria di misura: 100 oggetti con 40 celle ciascuno.
  • Display e pulsanti retroilluminati.

PVM-1020 | Parametri misurati

  • Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1000 V DC.
  • Tensione RMS della linea d trasmissione AC fino a 600 V compresa la misura della frequenza.
  • Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 20 A DC.
  • Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500 o 1000 V, misurazione simultanea di due valori RISO+ e RISO-.
  • Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500 o 1000 V
  • Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA
  • Misura della resistenza con bassa corrente, segnalazione acustica e visiva.
  • Misura della corrente di esercizio del pannello fotovoltaico e della corrente alternata – il tutto con pinze esterne.
  • Misura della potenza AC/DC.
  • Test diodi con corrente di 200 mA, rilevamento automatico della polarità.
  • Test diodi di blocco con tensione da 1000 V DC.

PVM-1020 | Comunicazione e software

I dati di misurazione del PVM-1020 possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Il salvataggio dei dati scaricati nei formati più comuni e la stampa sono forniti da Sonel Reader. Per generare un rapporto dei test di protezione dalle scosse elettriche utilizzare il software opzionale Sonel Reports PLUS.

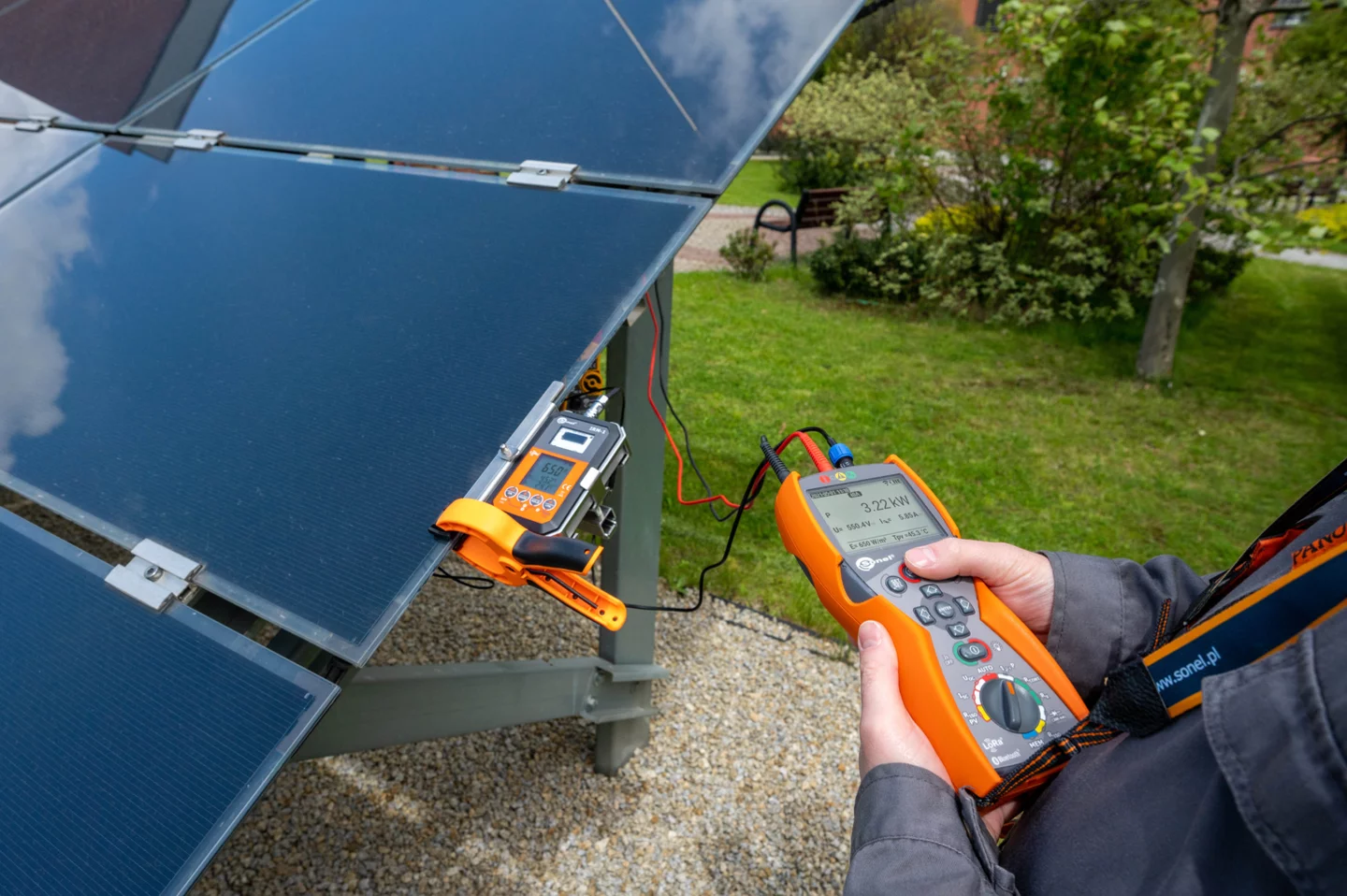

PVM-1020 | Per problemi di reSYNC

Può capitare che nel corso delle misurazioni il PVM-1020 si allontani dall’IRM-1 tanto che la comunicazione tra di loro si perda. Se le misurazioni continuano, dopo il ripristino della connessione, i risultati verranno integrati con parametri ambientali, che nel frattempo sono stati registrati dall’IRM-1 nella sua memoria cache e convertiti in condizioni STC.

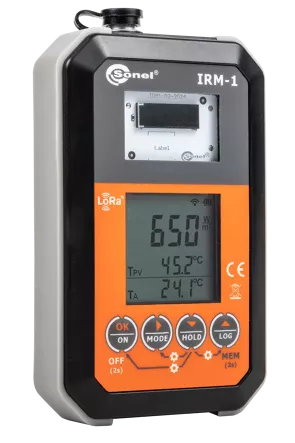

IRM-1 | Caratteristiche

  • Misura dell’insolazione e della temperatura.
  • Interfaccia LoRa per la comunicazione con il misuratore PVM-1020 – portata molto più ampia del Bluetooth!
  • Sincronizzazione automatica dei dati con il misuratore PVM-1020.
  • Bussola e sensore di inclinazione integrati.
  • Registratore incorporato che può essere utilizzato per registrare l’insolazione prima di costruire un impianto fotovoltaico, così come per misurare l’ombreggiamento degli impianti esistenti.
  • Ampia memoria di misura: 999 celle cache e 5000 registrazioni fino a esaurimento della memoria (registrazione una tantum) con possibilità di sovrascrittura (registrazione continua).

IRM-1 | Parametri misurati

  • Intensità solare (irraggiamento) in W/m2 o BTU/ft2h.
  • Temperatura del pannello fotovoltaico in °C o °F.
  • Temperatura ambiente in °C o °F.
  • Angolo di inclinazione dei pannelli.
  • Orientamento dei pannelli grazie alla bussola incorporata.

IRM-1 | Tenuta e durata

I misuratori superano brillantemente l’esame in condizioni ambientali difficili. La protezione contro la penetrazione di polveri e acqua è fornita dall’alloggiamento IP65. Questo è particolarmente importante quando si misurano gli impianti fotovoltaici, che per definizione sono situati in spazi aperti.

IRM-1 | Comunicazione e software

I dati di misurazione dell’IRM-1 possono essere trasferiti al PC tramite la porta USB. Inoltre, il dispositivo dispone di un’interfaccia wireless LoRa (ang. Long Range) integrata, che consente lo scambio automatico di dati con il misuratore PVM-1020, anche a lunga distanza.

Grandi possibilità in un piccolo involucro

1. PVM-1020

Il misuratore Sonel PVM-1020 è probabilmente il misuratore più piccolo al mondo per la misurazione di impianti fotovoltaici con un numero così elevato di funzioni di misura. Versatile e allo stesso tempo facile da usare, svolge in modo impeccabile i suoi compiti nel campo del monitoraggio dei parametri di sicurezza ed efficienza degli impianti fotovoltaici. Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1. Utilizzato per misurare la tensione a circuito aperto del pannello fotovoltaico o di una catena di pannelli fotovoltaici fino a 1000 V DC e la tensione RMS della rete AC fino a 600 V, insieme alla misurazione della frequenza. Grazie all'interfaccia radio LoRa integrata, assicura la cooperazione con il misuratore solare e di temperatura IRM-1 - su lunghe distanze!

2. IRM-1

L'IRM-1, anche se piccolo, è indispensabile per testare gli impianti fotovoltaici. Misurando i valori di irraggiamento e la temperatura dei pannelli e dell'ambiente, fornisce i dati necessari per convertire i risultati in condizioni STC. Il registratore integrato con la memoria di 5000 record consente di utilizzare il dispositivo come strumento nel processo di progettazione di impianti fotovoltaici, nonché per diagnosticare problemi di ombreggiamento dei pannelli.

PVM-1020 | Caratteristiche

  • Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
  • Modalità AUTO che esegue una sequenza di misurazioni dopo aver premuto il pulsante START.
  • Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
  • Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
  • L’interfaccia radio LoRa integrata assicura la cooperazione con il misuratore IRM-1 su lunghe distanze.
  • Modulo Bluetooth integrato per la comunicazione con il PC.
  • Ampia memoria di misura: 100 oggetti con 40 celle ciascuno.
  • Display e pulsanti retroilluminati.

PVM-1020 | Parametri misurati

  • Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1000 V DC.
  • Tensione RMS della linea d trasmissione AC fino a 600 V compresa la misura della frequenza.
  • Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 20 A DC.
  • Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500 o 1000 V, misurazione simultanea di due valori RISO+ e RISO-.
  • Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500 o 1000 V
  • Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA
  • Misura della resistenza con bassa corrente, segnalazione acustica e visiva.
  • Misura della corrente di esercizio del pannello fotovoltaico e della corrente alternata – il tutto con pinze esterne.
  • Misura della potenza AC/DC.
  • Test diodi con corrente di 200 mA, rilevamento automatico della polarità.
  • Test diodi di blocco con tensione da 1000 V DC.

PVM-1020 | Comunicazione e software

I dati di misurazione del PVM-1020 possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Il salvataggio dei dati scaricati nei formati più comuni e la stampa sono forniti da Sonel Reader. Per generare un rapporto dei test di protezione dalle scosse elettriche utilizzare il software opzionale Sonel Reports PLUS.

PVM-1020 | Per problemi di reSYNC

Può capitare che nel corso delle misurazioni il PVM-1020 si allontani dall’IRM-1 tanto che la comunicazione tra di loro si perda. Se le misurazioni continuano, dopo il ripristino della connessione, i risultati verranno integrati con parametri ambientali, che nel frattempo sono stati registrati dall’IRM-1 nella sua memoria cache e convertiti in condizioni STC.

IRM-1 | Caratteristiche

  • Misura dell’insolazione e della temperatura.
  • Interfaccia LoRa per la comunicazione con il misuratore PVM-1020 – portata molto più ampia del Bluetooth!
  • Sincronizzazione automatica dei dati con il misuratore PVM-1020.
  • Bussola e sensore di inclinazione integrati.
  • Registratore incorporato che può essere utilizzato per registrare l’insolazione prima di costruire un impianto fotovoltaico, così come per misurare l’ombreggiamento degli impianti esistenti.
  • Ampia memoria di misura: 999 celle cache e 5000 registrazioni fino a esaurimento della memoria (registrazione una tantum) con possibilità di sovrascrittura (registrazione continua).

IRM-1 | Parametri misurati

  • Intensità solare (irraggiamento) in W/m2 o BTU/ft2h.
  • Temperatura del pannello fotovoltaico in °C o °F.
  • Temperatura ambiente in °C o °F.
  • Angolo di inclinazione dei pannelli.
  • Orientamento dei pannelli grazie alla bussola incorporata.

IRM-1 | Tenuta e durata

I misuratori superano brillantemente l’esame in condizioni ambientali difficili. La protezione contro la penetrazione di polveri e acqua è fornita dall’alloggiamento IP65. Questo è particolarmente importante quando si misurano gli impianti fotovoltaici, che per definizione sono situati in spazi aperti.

IRM-1 | Comunicazione e software

I dati di misurazione dell’IRM-1 possono essere trasferiti al PC tramite la porta USB. Inoltre, il dispositivo dispone di un’interfaccia wireless LoRa (ang. Long Range) integrata, che consente lo scambio automatico di dati con il misuratore PVM-1020, anche a lunga distanza.

Accessori aggiuntivi
AGT-16P

Adattatore per prese trifase 16A

Catalogo n. WAADAAGT16P

disponibile

Tempi di consegna: 24h

47,00 €

57,34 € lordo

AGT-32P

Adattatore per prese trifase 32A

Catalogo n. WAADAAGT32P

disponibile

Tempi di consegna: 24h

52,00 €

63,44 € lordo

Sonel Reports Plus

Sonel Reports Plus

Catalogo n. WAPROREPORTSPLUS

sono rimasti pochi pezzi

Tempi di consegna: 24h

110,00 €

134,20 € lordo

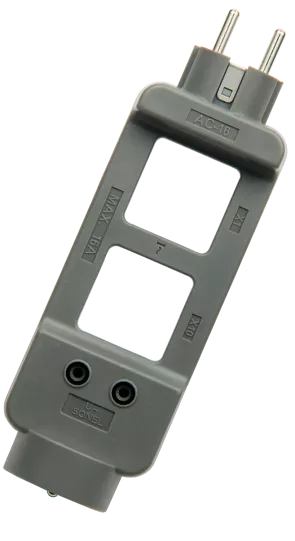

AC-16

Adattatore splitter

Catalogo n. WAADAAC16

disponibile

Tempi di consegna: 24h

42,00 €

51,24 € lordo

AGT-16C

Adattatore per prese trifase 16A

Catalogo n. WAADAAGT16C

disponibile

Tempi di consegna: 24h

57,00 €

69,54 € lordo

AGT-16T

Adattatore per prese industriali monofase 16A

Catalogo n. WAADAAGT16T

disponibile

Tempi di consegna: 24h

57,00 €

69,54 € lordo

AGT-32C

Adattatore per prese trifase 32A

Catalogo n. WAADAAGT32C

disponibile

Tempi di consegna: 24h

65,00 €

79,30 € lordo

AGT-32T

Adattatore per prese industriali monofase 32A

Catalogo n. WAADAAGT32T

disponibile

Tempi di consegna: 24h

65,00 €

79,30 € lordo

AGT-63P

Adattatore per prese trifase 63A

Catalogo n. WAADAAGT63P

disponibile

Tempi di consegna: 24h

122,00 €

148,84 € lordo

Sonda nera 1 kV (presa a banana)

Catalogo n. WASONBLOGB1

disponibile

Tempi di consegna: 24h

5,00 €

6,10 € lordo

File da scaricare

  • PDF

    scheda_tec_PVM-1020_IRM-1_ITA_v1.06.pdf
    Datasheet IT
  • PDF

    DZ_CE_PVM-1020 v0.2_usi.pdf
    Declaration of conformity
  • PDF

    DZ_CE_IRM v0.2_rak.pdf
    Declaration of conformity
