MPI-506

Multi-misuratore dei parametri delle installazioni elettriche

Indice cat. WMITMPI506

ean 5907624042346




Categoria di misura: CAT III 600 V, CAT IV 300 V

Grado di protezione IP: IP 67

Comunicazione dei dati: Bluetooth

Display: monocromatico, retroilluminato, a segmenti

739,00 €

901,58 € lordo

sono rimasti pochi pezzi

Tempi di consegna: 24h

Valore:

739,00 €

901,58 € lordo

Accessori aggiuntivi

AGT-16P

Adattatore per prese trifase 16A

47,00 €

57,34 € lordo

disponibile

AGT-32P

Adattatore per prese trifase 32A

52,00 €

63,44 € lordo

disponibile

USB HASP for Sonel software

Adattatore USB - estensione della licenza p...

139,00 €

169,58 € lordo

disponibile

Sonel Reports Plus

Sonel Reports Plus

110,00 €

134,20 € lordo

disponibile

Cavo da 10 m rosso 1 kV (spine a banana)

25,00 €

30,50 € lordo

disponibile

Cavo da 5 m rosso 1 kV (spine a banana)

20,00 €

24,40 € lordo

disponibile

WS-04

Adattatore di misura (spina angolare UNI-Sc...

46,00 €

56,12 € lordo

disponibile

AGT-16C

Adattatore per prese trifase 16A

57,00 €

69,54 € lordo

disponibile

AGT-16T

Adattatore per prese industriali monofase 1...

57,00 €

69,54 € lordo

disponibile

AGT-32C

Adattatore per prese trifase 32A

65,00 €

79,30 € lordo

disponibile

Grande piccolo multitasker

Il misuratore multifunzione di parametri dell'impianto elettrico Sonel MPI-506 è un modello unico di un pratico misuratore utilizzato per misurazioni precise dei parametri dell'impianto elettrico. Nelle sue dimensioni ridotte e compatte, lo strumento nasconde una ricchezza di funzioni di misura. Un ulteriore vantaggio di questo dispositivo è una forma eccezionalmente maneggevole ed ergonomica, che lo rende facile da trasportare e aumenta il comfort di lavoro.

Il misuratore Sonel MPI-506 è uno dei più piccoli strumenti di misura multifunzionali sul mercato, sorprende con l'uso intuitivo e capacità estese. È uno strumento versatile e pronto per il lavoro in tutte le condizioni. Sviluppato per gli specialisti dell'installazione e dell'industria elettrica, così come per i elettricisti professionisti.

Con questo strumento è possibile eseguire misurazioni di base di vari tipi, comprese le misurazioni dei parametri dell'anello di guasto, la resistenza di isolamento, la resistenza dei collegamenti di protezione e di equalizzazione, così come il test di interruttori differenziali (RCD) di tipo AC e A. Grazie alla sua forma compatta e al prezzo vantaggioso, il misuratore sicuramente attirerà l'attenzione di utenti meno esperti. Grazie all'eccellente precisione del lavoro, i suoi vantaggi saranno apprezzati anche da specialisti di misurazioni avanzati.

Caratteristiche

  • Misura dei parametri dell’anello di corto-circuito LOOP
    • Misura dell’impedenza LOOP di corto-circuito su reti elettriche con tensione nominale: 220/380 V, 230 V/400 V, 240 V/415 V e frequenza 45…65 Hz, campo operativo di tensione: 180…460 V
    • Indicazione della resistenza R dell’anello di corto-circuito e della reattanza X dell’anello di corto-circuito
    • Misura dell’impedenza LOOP di corto-circuito con corrente di prova 15 mA, senza intervento dell’interruttore di protezione RCD
    • Massima corrente di prova: 7,6 A (a 230 V), 13,3 A (a 400 V)
  • Test sugli interruttori RCD di tipo AC e A
    • Test su interruttori differenziali di tipo Generale, Ritardati e Selettivi con corrente di prova nominale di 10, 15, 30, 100, 300, 500 mA
    • Misura della corrente di intervento IA e del tempo di intervento tA per correnti 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
    • Misura della resistenza di terra RE e della tensione di contatto UB senza intervento del dispositivo RCD
    • Funzione estesa AUTO per la misura su RCD, con la possibilità di misurare il parametro ZL-PE con bassa corrente di prova
    • Misura contemporanea di IA e tA durante un singolo intervento RCD
  • Misura della resistenza di isolamento
    • Tensione nominale di prova: 100 V, 250 V, 500 V
  • Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA
    • Misura della continuità delle connessioni di protezione con corrente di prova ±200 mA secondo EN 61557-4
    • Auto-calibrazione della resistenza dei cavi di prova -può utilizzare cavi di qualsiasi tipo
    • Misura di resistenza a bassa corrente, con segnalazione acustica
  • Indicazione di sequenza delle fasi

Funzioni addizionali

  • Controllo della correttezza della connessione PE tramite elettrodo di contatto
  • Misura della tensione (0 … 500 V) e della frequenza della linea elettrica
  • Memoria di 990 risultati di misura
  • Trasmissione wireless dei dati al computer
  • Tastiera e display retroilluminati

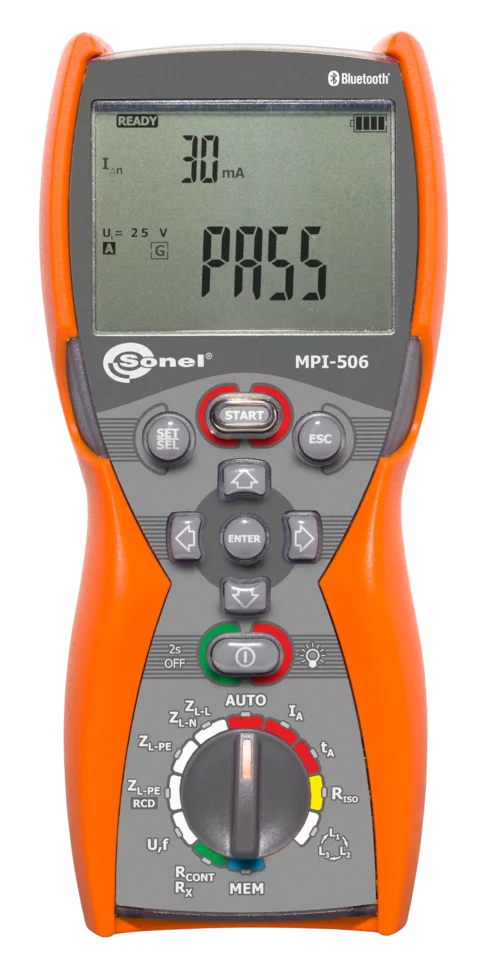

Semplicità e high-tech

L'MPI-506 è probabilmente il misuratore più piccolo al mondo con un numero così elevato di funzioni di misurazione. La loro selezione avviene utilizzando il selettore rotativo. I parametri aggiuntivi si impostano tramite i pulsanti situati sulla parte frontale dell'alloggiamento. Il dispositivo ricorda le impostazioni anche quando la batteria si è completamente scaricata.

Tutti i pulsanti sono retroilluminati, così come il display a segmenti, il che lo rende facile da usare in condizioni di scarsa luminosità. La memoria estesa elimina la necessità di prendere appunti durante le misurazioni.

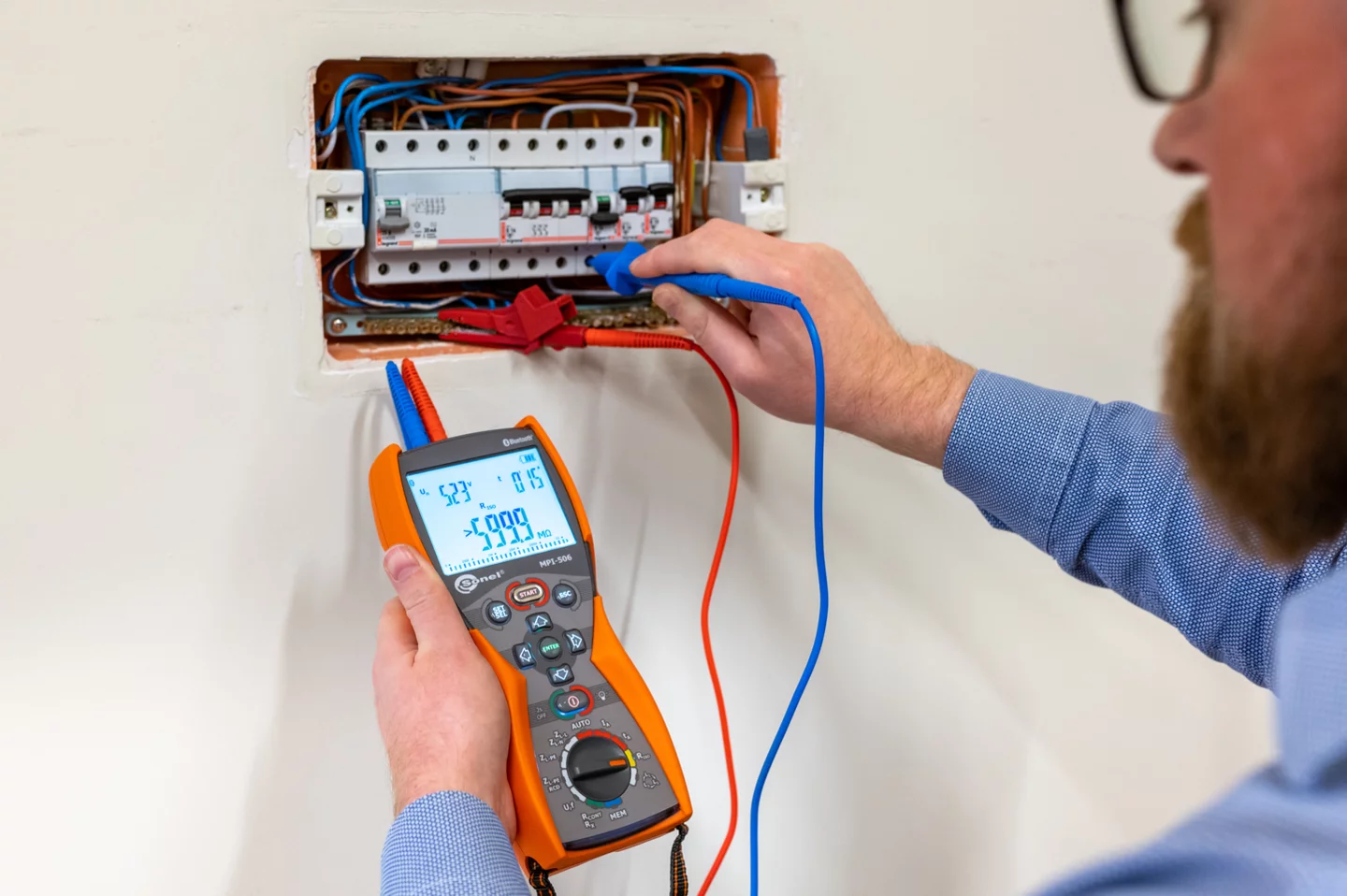

Controllo di sicurezza degli impianti

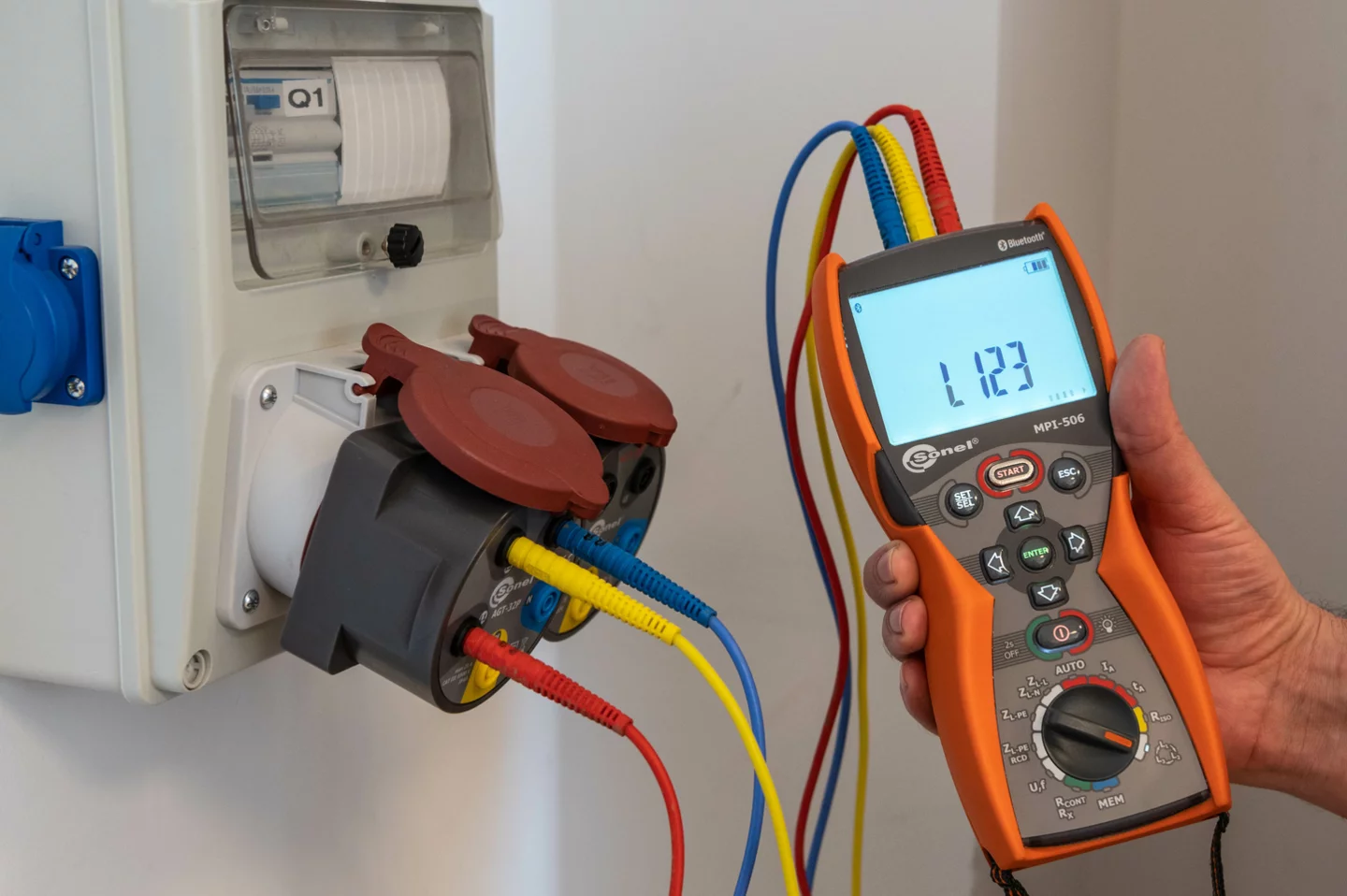

Il dispositivo permette di controllare la sicurezza degli impianti elettrici e domestici. Il suo punto di forza è la misura veloce (pochi secondi!) dell'impedenza dell'anello di guasto del cortocircuito nei circuiti con interruttori differenziali.

I test possono essere facilmente automatizzati tramite:

  • prova degli interruttori differenziali in modalità automatica,

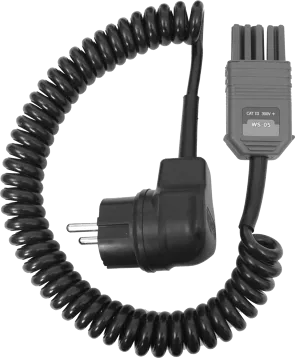

  • utilizzando un adattatore tipo WS per testare l'impianto attraverso una presa standard da 230 V.

Resistenza migliore alle condizioni ambientali

Il misuratore supererà brillantemente l'esame in condizioni ambientali difficili. La protezione contro la penetrazione del polvere e dell'acqua è garantita dall'alloggiamento a tenuta stagna con grado di protezione IP67.

Comunicazione e software

I dati di misurazione possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Per generare un rapporto di prove di protezione contro le scosse elettriche si deve utilizzare il software Sonel Reports PLUS. Il salvataggio delle risorse scaricate nei formati più semplici e la stampa viene fornito da Sonel Reader.

Grande piccolo multitasker

Il misuratore multifunzione di parametri dell'impianto elettrico Sonel MPI-506 è un modello unico di un pratico misuratore utilizzato per misurazioni precise dei parametri dell'impianto elettrico. Nelle sue dimensioni ridotte e compatte, lo strumento nasconde una ricchezza di funzioni di misura. Un ulteriore vantaggio di questo dispositivo è una forma eccezionalmente maneggevole ed ergonomica, che lo rende facile da trasportare e aumenta il comfort di lavoro.

Il misuratore Sonel MPI-506 è uno dei più piccoli strumenti di misura multifunzionali sul mercato, sorprende con l'uso intuitivo e capacità estese. È uno strumento versatile e pronto per il lavoro in tutte le condizioni. Sviluppato per gli specialisti dell'installazione e dell'industria elettrica, così come per i elettricisti professionisti.

Con questo strumento è possibile eseguire misurazioni di base di vari tipi, comprese le misurazioni dei parametri dell'anello di guasto, la resistenza di isolamento, la resistenza dei collegamenti di protezione e di equalizzazione, così come il test di interruttori differenziali (RCD) di tipo AC e A. Grazie alla sua forma compatta e al prezzo vantaggioso, il misuratore sicuramente attirerà l'attenzione di utenti meno esperti. Grazie all'eccellente precisione del lavoro, i suoi vantaggi saranno apprezzati anche da specialisti di misurazioni avanzati.

Caratteristiche

  • Misura dei parametri dell’anello di corto-circuito LOOP
    • Misura dell’impedenza LOOP di corto-circuito su reti elettriche con tensione nominale: 220/380 V, 230 V/400 V, 240 V/415 V e frequenza 45…65 Hz, campo operativo di tensione: 180…460 V
    • Indicazione della resistenza R dell’anello di corto-circuito e della reattanza X dell’anello di corto-circuito
    • Misura dell’impedenza LOOP di corto-circuito con corrente di prova 15 mA, senza intervento dell’interruttore di protezione RCD
    • Massima corrente di prova: 7,6 A (a 230 V), 13,3 A (a 400 V)
  • Test sugli interruttori RCD di tipo AC e A
    • Test su interruttori differenziali di tipo Generale, Ritardati e Selettivi con corrente di prova nominale di 10, 15, 30, 100, 300, 500 mA
    • Misura della corrente di intervento IA e del tempo di intervento tA per correnti 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
    • Misura della resistenza di terra RE e della tensione di contatto UB senza intervento del dispositivo RCD
    • Funzione estesa AUTO per la misura su RCD, con la possibilità di misurare il parametro ZL-PE con bassa corrente di prova
    • Misura contemporanea di IA e tA durante un singolo intervento RCD
  • Misura della resistenza di isolamento
    • Tensione nominale di prova: 100 V, 250 V, 500 V
  • Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA
    • Misura della continuità delle connessioni di protezione con corrente di prova ±200 mA secondo EN 61557-4
    • Auto-calibrazione della resistenza dei cavi di prova -può utilizzare cavi di qualsiasi tipo
    • Misura di resistenza a bassa corrente, con segnalazione acustica
  • Indicazione di sequenza delle fasi

Funzioni addizionali

  • Controllo della correttezza della connessione PE tramite elettrodo di contatto
  • Misura della tensione (0 … 500 V) e della frequenza della linea elettrica
  • Memoria di 990 risultati di misura
  • Trasmissione wireless dei dati al computer
  • Tastiera e display retroilluminati

Semplicità e high-tech

L'MPI-506 è probabilmente il misuratore più piccolo al mondo con un numero così elevato di funzioni di misurazione. La loro selezione avviene utilizzando il selettore rotativo. I parametri aggiuntivi si impostano tramite i pulsanti situati sulla parte frontale dell'alloggiamento. Il dispositivo ricorda le impostazioni anche quando la batteria si è completamente scaricata.

Tutti i pulsanti sono retroilluminati, così come il display a segmenti, il che lo rende facile da usare in condizioni di scarsa luminosità. La memoria estesa elimina la necessità di prendere appunti durante le misurazioni.

Controllo di sicurezza degli impianti

Il dispositivo permette di controllare la sicurezza degli impianti elettrici e domestici. Il suo punto di forza è la misura veloce (pochi secondi!) dell'impedenza dell'anello di guasto del cortocircuito nei circuiti con interruttori differenziali.

I test possono essere facilmente automatizzati tramite:

  • prova degli interruttori differenziali in modalità automatica,
  • utilizzando un adattatore tipo WS per testare l'impianto attraverso una presa standard da 230 V.

Resistenza migliore alle condizioni ambientali

Il misuratore supererà brillantemente l'esame in condizioni ambientali difficili. La protezione contro la penetrazione del polvere e dell'acqua è garantita dall'alloggiamento a tenuta stagna con grado di protezione IP67.

Comunicazione e software

I dati di misurazione possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Per generare un rapporto di prove di protezione contro le scosse elettriche si deve utilizzare il software Sonel Reports PLUS. Il salvataggio delle risorse scaricate nei formati più semplici e la stampa viene fornito da Sonel Reader.
