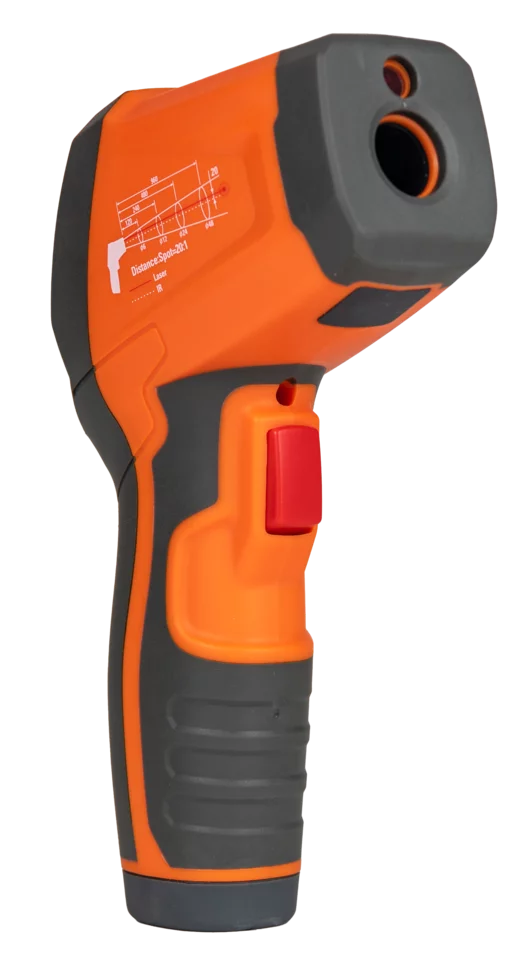

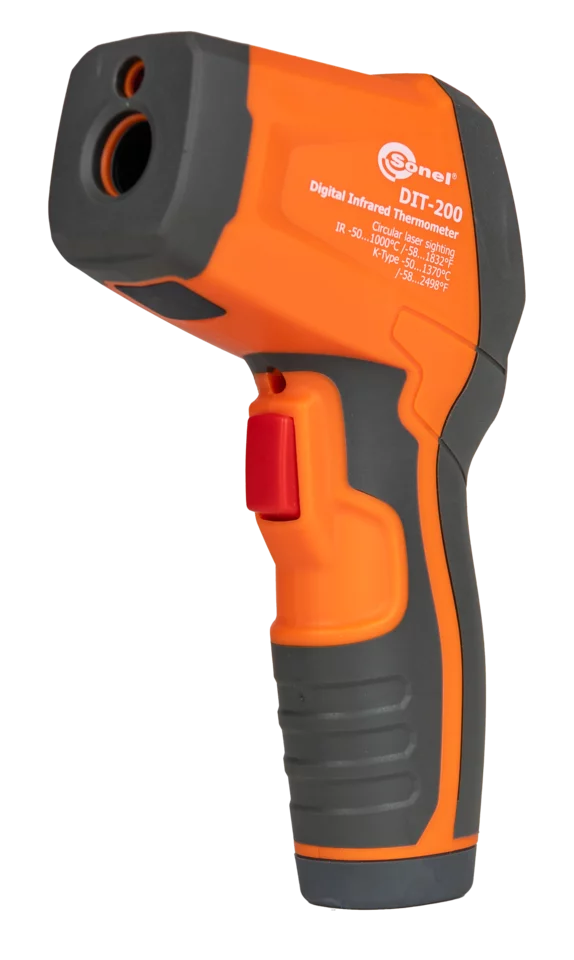

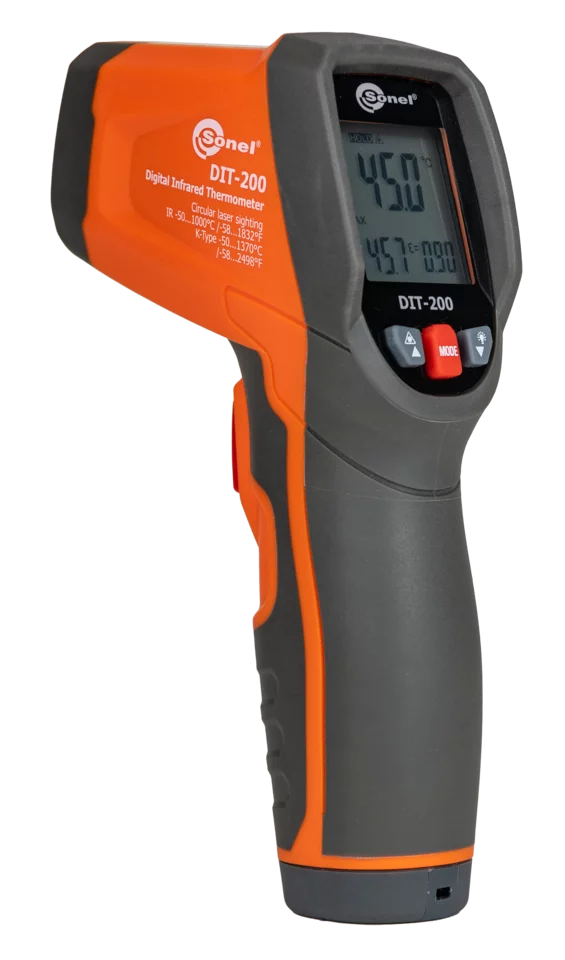

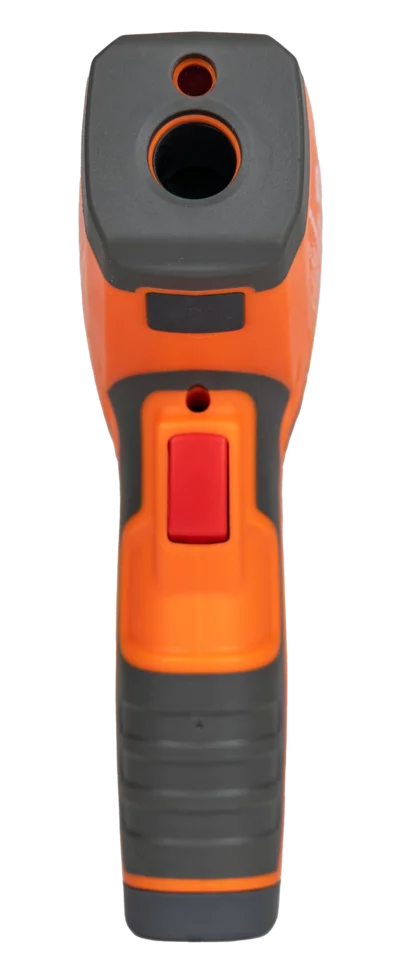

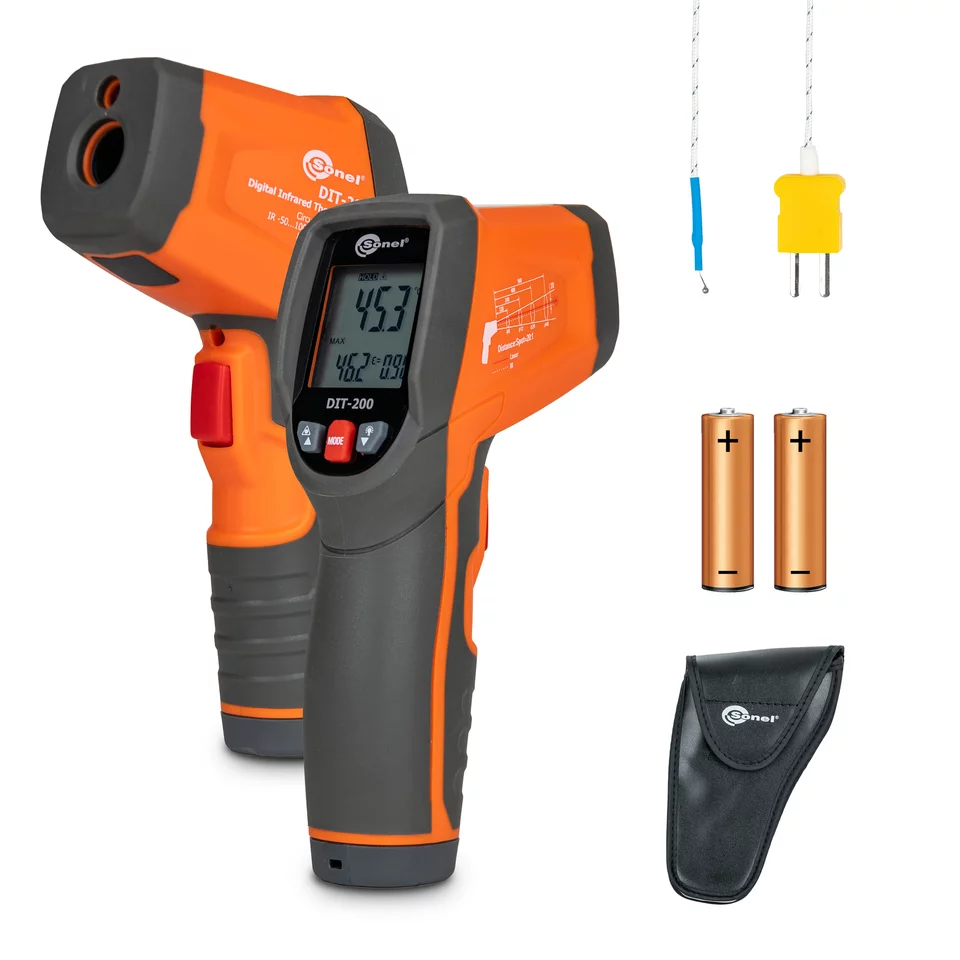

DIT-200

Pirometro

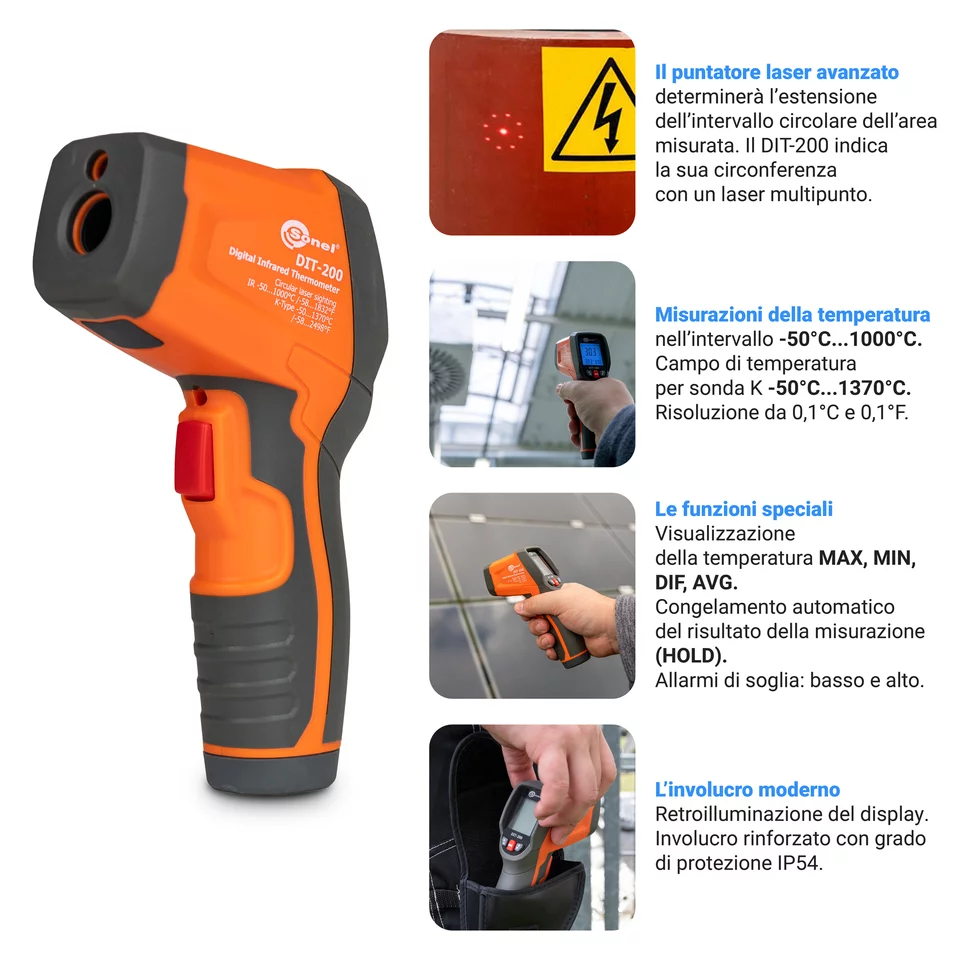

Caratteristiche

• Misurazione precisa della temperatura senza contatto.
• Emissività regolabile nell’intervallo da 0,10 a 1,00.
• Risoluzione da 0,1°C e 0,1°F
• Puntatore laser: rotondo,
• Connettore per sonda di tipo K (DIT-200).
• Visualizzazione della temperatura MAX, MIN, DIF, AVG.
• Congelamento automatico del risultato della misurazione (HOLD).
• Selezione dell’unità della temperatura: °C / °F.
• Allarmi di soglia: basso e alto.
• Retroilluminazione del display.
• Spegnimento automatico AUTO-OFF.
• Involucro rinforzato con grado di protezione IP54.

Caratteristiche speciali

• Misurazioni della temperatura nell’intervallo -50°C...1000°C.
• Cooperazione con una sonda di temperatura esterna - campo di misurazione della temperatura -50°C...1370°C.
• Rapporto D:S di 20:1.
• Puntatore laser tondo (definizione dell’area di misura).

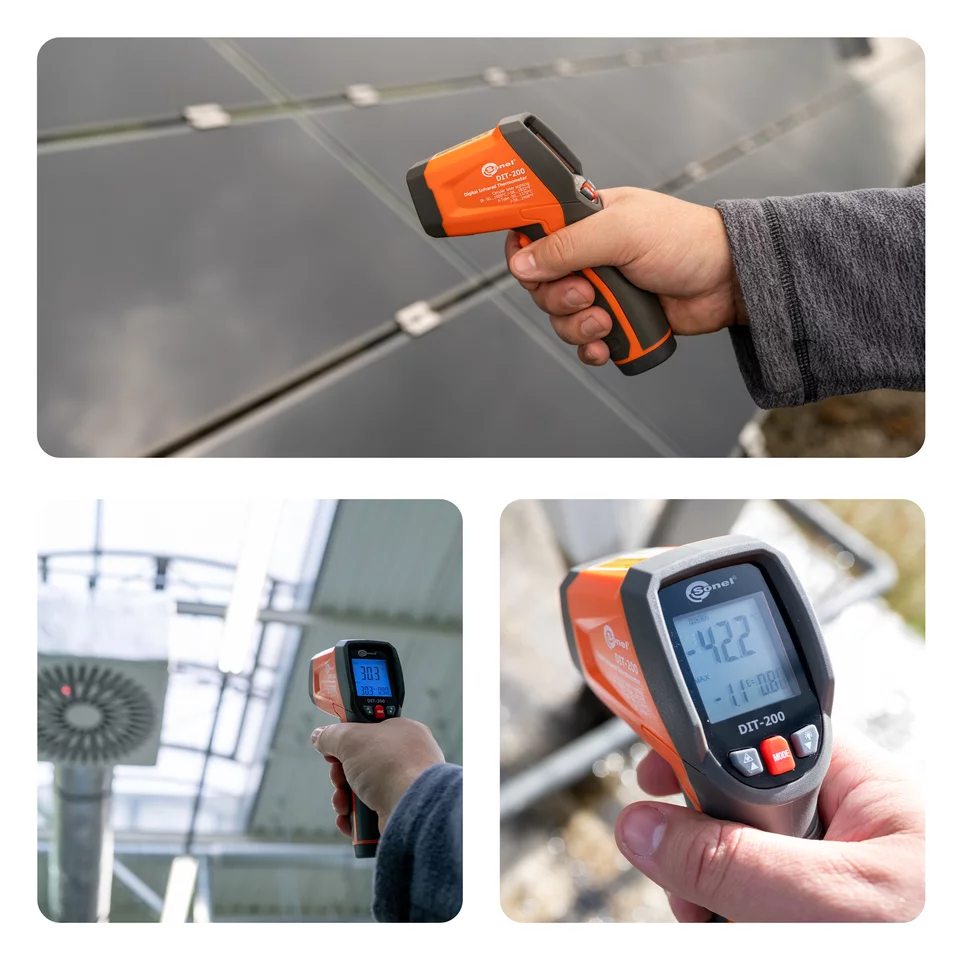

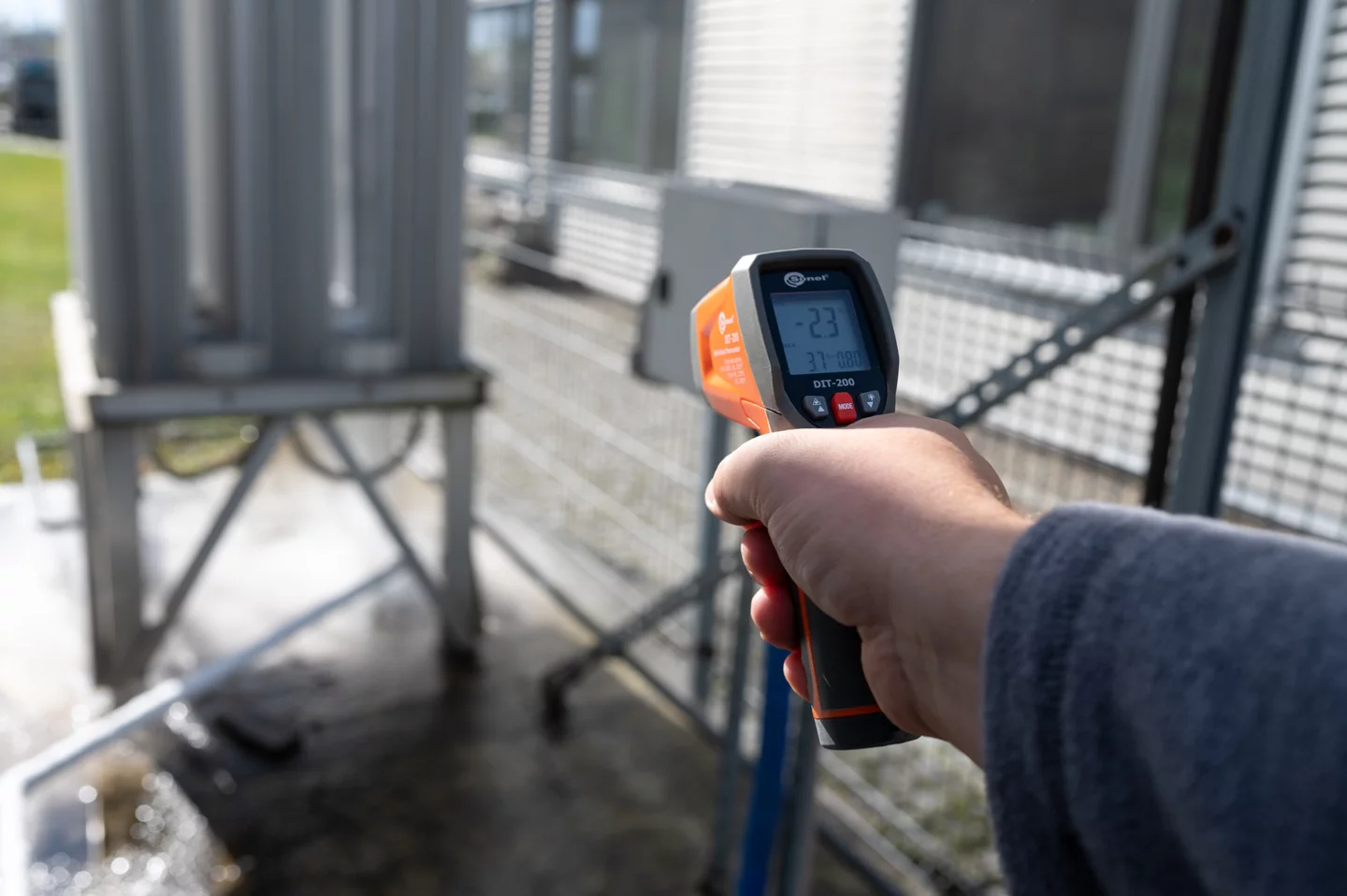

Applicazioni

• Misurazione della temperatura dei trasformatori.
• Controllo della temperatura delle sbarre e dei collegamenti.

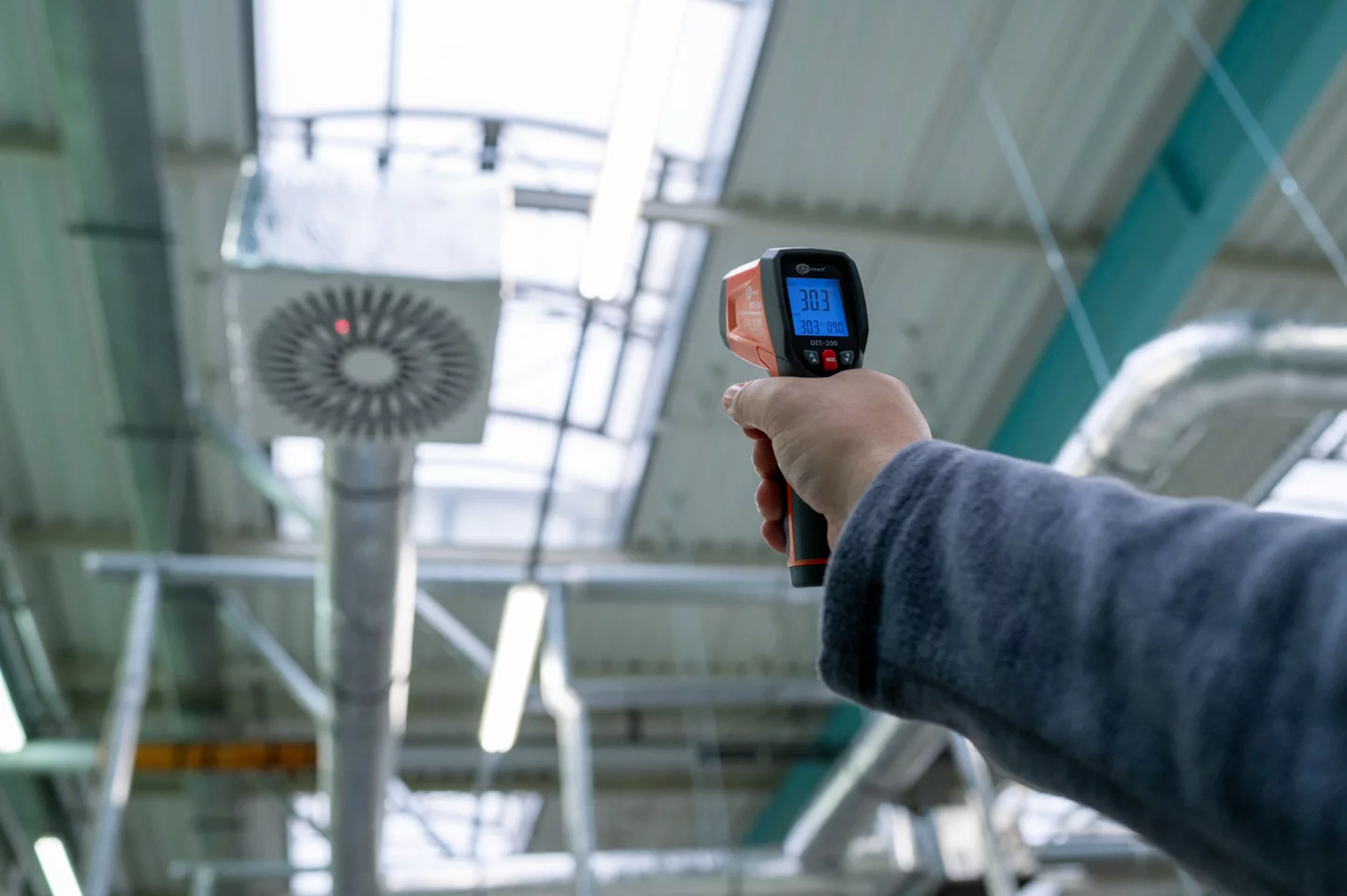

• Monitoraggio delle condizioni dei dispositivi di riscaldamento e di raffreddamento.
• Controllo della temperatura dei materiali nei processi metallurgici.
• Controllo del riscaldamento dei rulli e dei cuscinetti dei nastri trasportatori.
• ...e molti altri.

Misure a infrarossi

I misuratori di temperatura a infrarossi vengono utilizzati per determinare la temperatura superficiale dell’oggetto di prova. Il sistema ottico dello strumento rileva la radiazione emessa, riflessa e trasmessa, quindi la raccoglie e la focalizza in un rivelatore. Il sistema elettronico converte i dati ottici in un valore di temperatura. Per aumentare la precisione della misurazione e facilitare il puntamento, il dispositivo è dotato di un mirino laser.

Radiazione infrarossa

La radiazione infrarossa è generata dal movimento di elettroni all’interno degli atomi di un determinato materiale. È una radiazione elettromagnetica con una lunghezza d’onda nell’intervallo 780 nm…1 mm. Viene emessa da qualsiasi materiale la cui temperatura superi 0°K (-273,15°C). L’emissione cresce pari all’aumentare della temperatura, mentre la lunghezza d’onda diminuisce.

Fattore di emissività

È un parametro che determina la capacità di un materiale di emettere radiazioni infrarosse. Assume valori compresi tra 0 e 1.

• Il valore uguale a 1 indica l’emissività di un corpo nero che assorbe tutta la radiazione.
• Un valore pari a 0 indica l’emissività di un corpo bianco (riflessione del 100% della radiazione).

Ogni oggetto ha un proprio fattore di emissività, a seconda del tipo di materiale, rugosità superficiale, angolo di visione, lunghezza d’onda e temperatura.

Rapporto D:S

Il parametro D:S (distanza dallo spot, in ing. distance to spot) determina la relazione tra la distanza del pirometro dall’oggetto testato e il diametro del suo campo visivo circolare, da cui raccoglie la radiazione. La zona oggetto di misurazione diventa più grande man mano che lo strumento se ne allontana, ovvero la quota dell’area dell’oggetto testato all’interno di questo campo diminuisce. Quindi, più l’oggetto da misurare è piccolo, più breve dovrebbe essere la distanza da esso. Il rapporto D:S ha quindi un’influenza significativa sull’accuratezza e precisione della lettura della temperatura.
