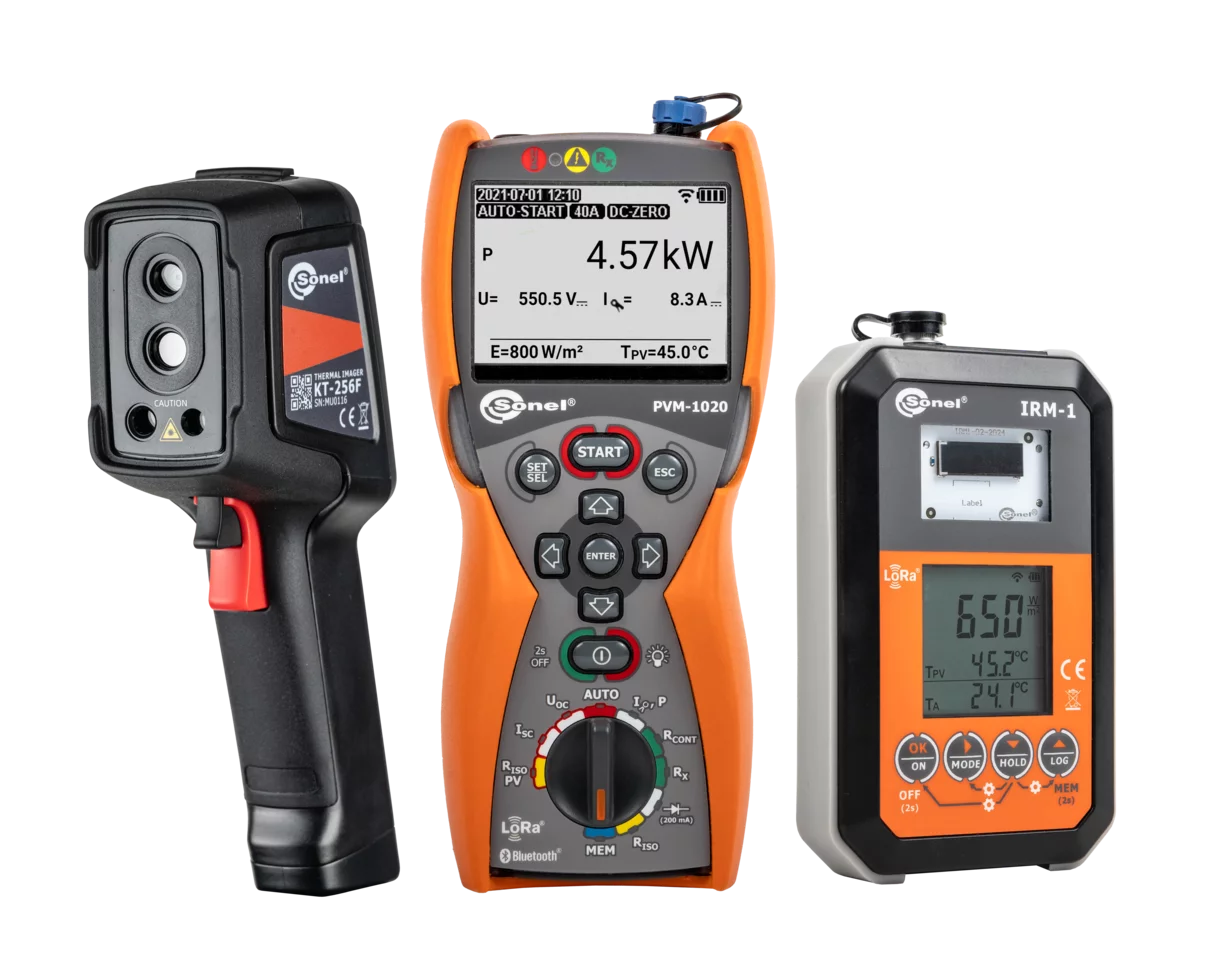

WME-20

Set per la misurazione negli impianti fotovoltaici

Le capacità

• PVM-1020 | Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
• PVM-1020 | Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
• IRM-1 | Misura dell’insolazione e della temperatura.
• IRM-1 | Interfaccia LoRa per la comunicazione con il misuratore master – portata molto più ampia del Bluetooth!
• KT-256F | Diagnostica a infrarossi.

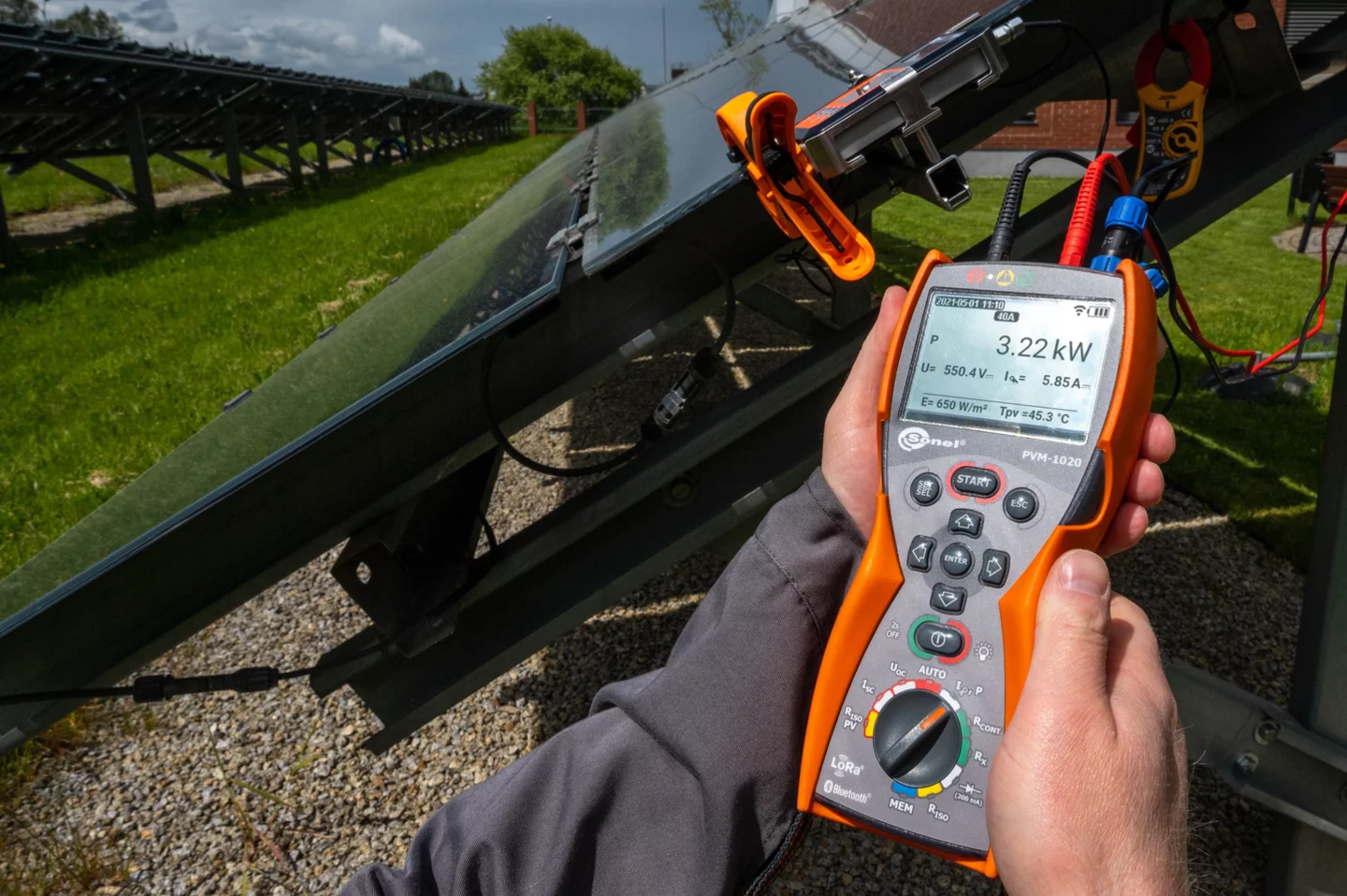

PVM-1020

Misuratore per impianti fotovoltaici

Caratteristiche

• Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
• Modalità AUTO che esegue una sequenza di misurazioni dopo aver premuto il pulsante START.
• Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
• Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
• L’interfaccia radio LoRa integrata assicura la cooperazione con il misuratore IRM-1 su lunghe distanze.
• Modulo Bluetooth integrato per la comunicazione con il PC.
• Ampia memoria di misura: 100 oggetti con 40 celle ciascuno.
• Display e pulsanti retroilluminati.

Parametri misurati

• Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1000 V DC.
• Tensione RMS della linea d trasmissione AC fino a 600 V compresa la misura della frequenza.
• Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 20 A DC.
• Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500 o 1000 V, misurazione simultanea di due valori R_ISO+ e R_ISO-.
• Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500 o 1000 V.
• Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA.
• Misura della resistenza con bassa corrente, segnalazione acustica e visiva.
• Misura della corrente di esercizio del pannello fotovoltaico e della corrente alternata – il tutto con pinze esterne.
• Misura della potenza AC/DC.
• Test diodi con corrente di 200 mA, rilevamento automatico della polarità.
• Test diodi di blocco con tensione da 1000 V DC.

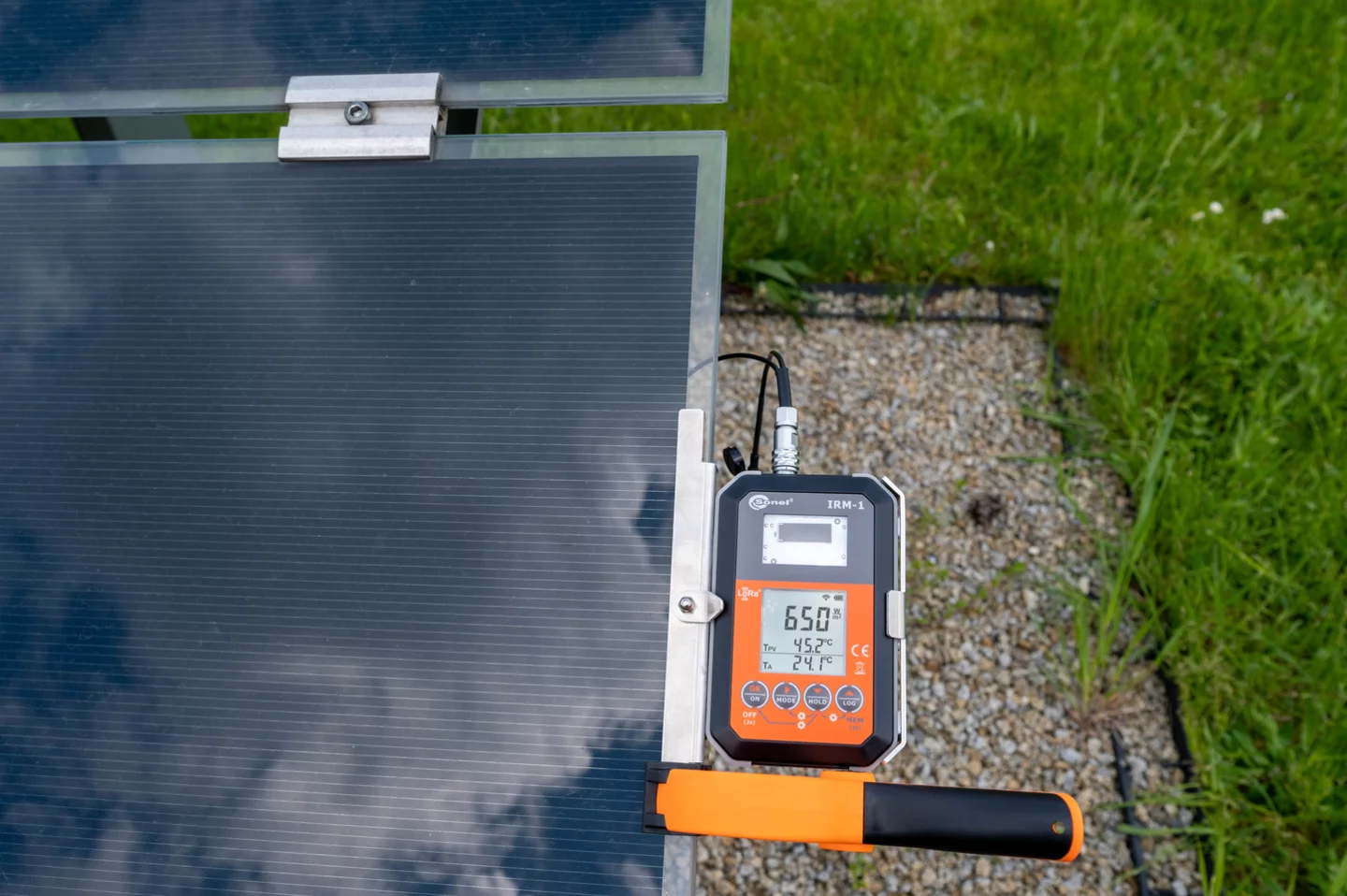

IRM-1

Misuratore di energia solare e temperatura

Caratteristiche

• Misura dell’insolazione e della temperatura.
• Interfaccia LoRa per la comunicazione con il misuratore master – portata molto più ampia del Bluetooth!
• Sincronizzazione automatica dei dati con il misuratore master con la funzione reSYNC.
• Bussola e sensore di inclinazione integrati.
• Registratore incorporato che può essere utilizzato per registrare l’insolazione prima di costruire un impianto fotovoltaico, così come per misurare l’ombreggiamento degli impianti esistenti.
• Ampia memoria di misura: 999 celle cache e 5000 registrazioni fino a esaurimento della memoria (registrazione una tantum) con possibilità di sovrascrittura (registrazione continua).

Parametri misurati

• Intensità solare (irraggiamento) in W/m² o BTU/ft²h.
• Temperatura del pannello fotovoltaico in °C o °F.
• Temperatura ambiente in °C o °F.
• Angolo di inclinazione dei pannelli.
• Orientamento dei pannelli grazie alla bussola incorporata.

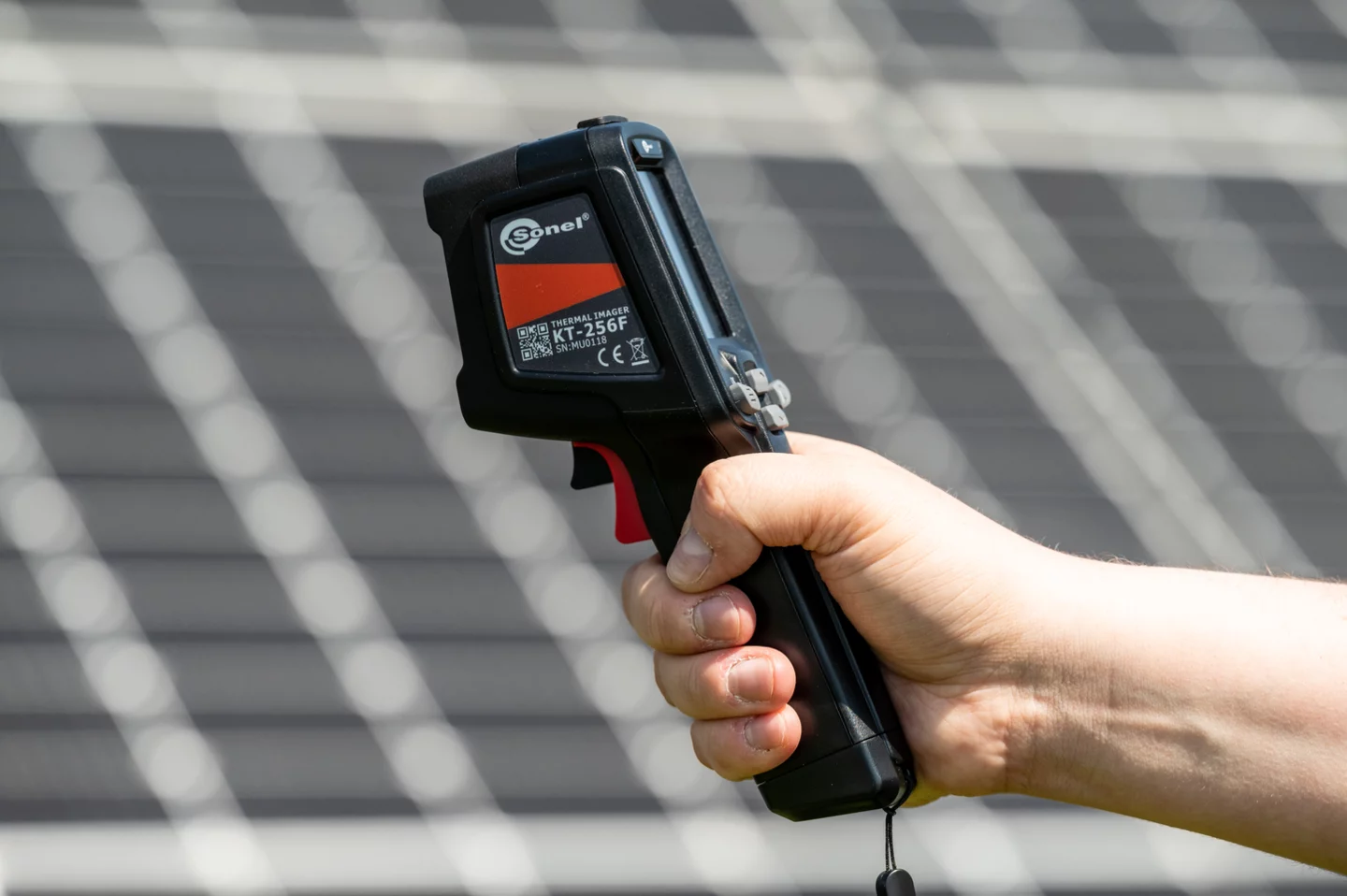

KT-256F

Termocamera

Caratteristiche

• Campo di misura: -20°C...550°C.
• Avvio veloce.
• Misura rapida della temperatura.
• Segnalazione automatica di superamento del limite di allarme.
• Autofocus.
• Registrazione di immagini su scheda SD.
• Batteria Li-Ion incorporata: con autonomia di 16 ore.
• Interfacce: USB tipo C, slot SD.
• Posizionabile su un treppiede.
