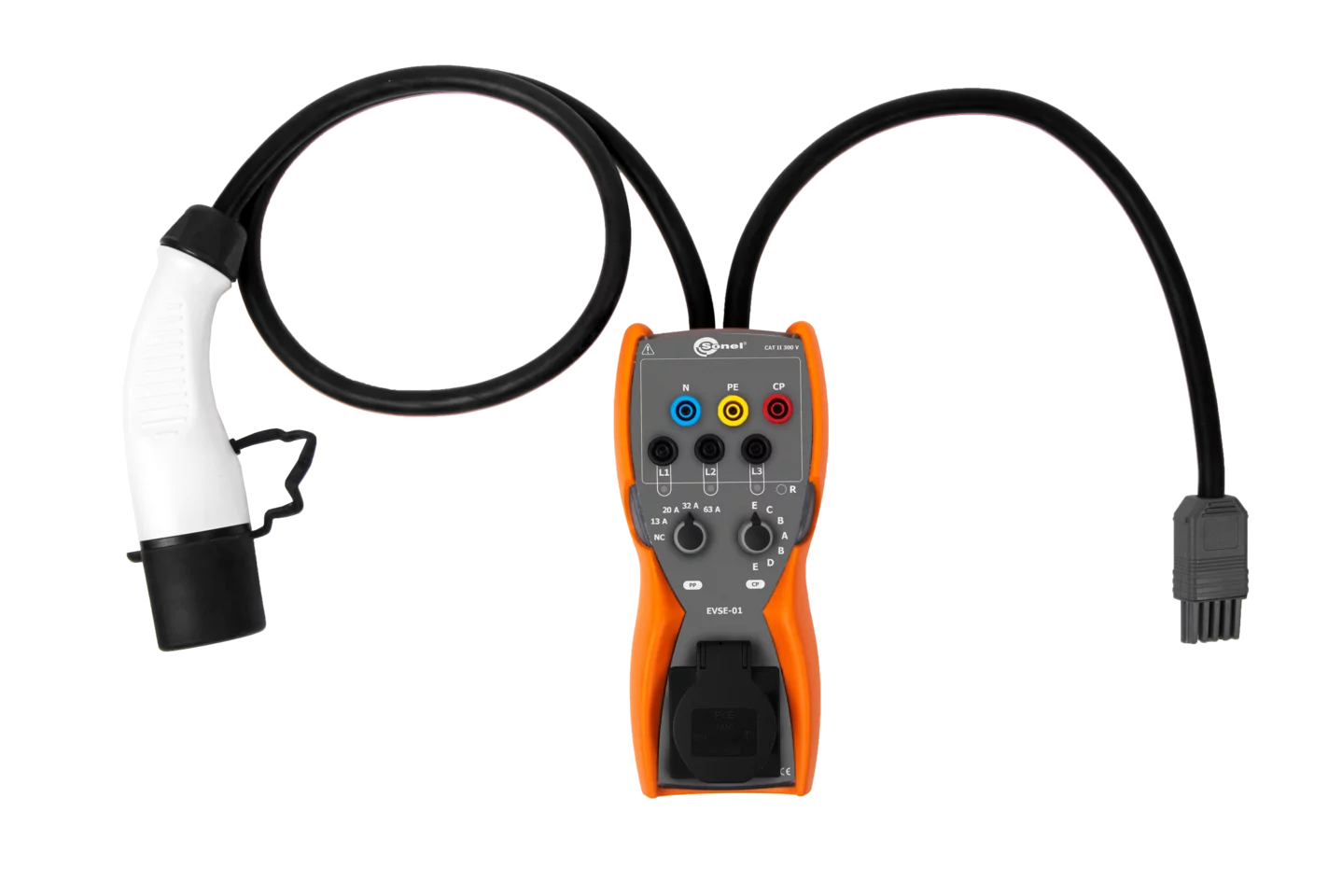

EVSE-01

Adapter for testing vehicle charging stations

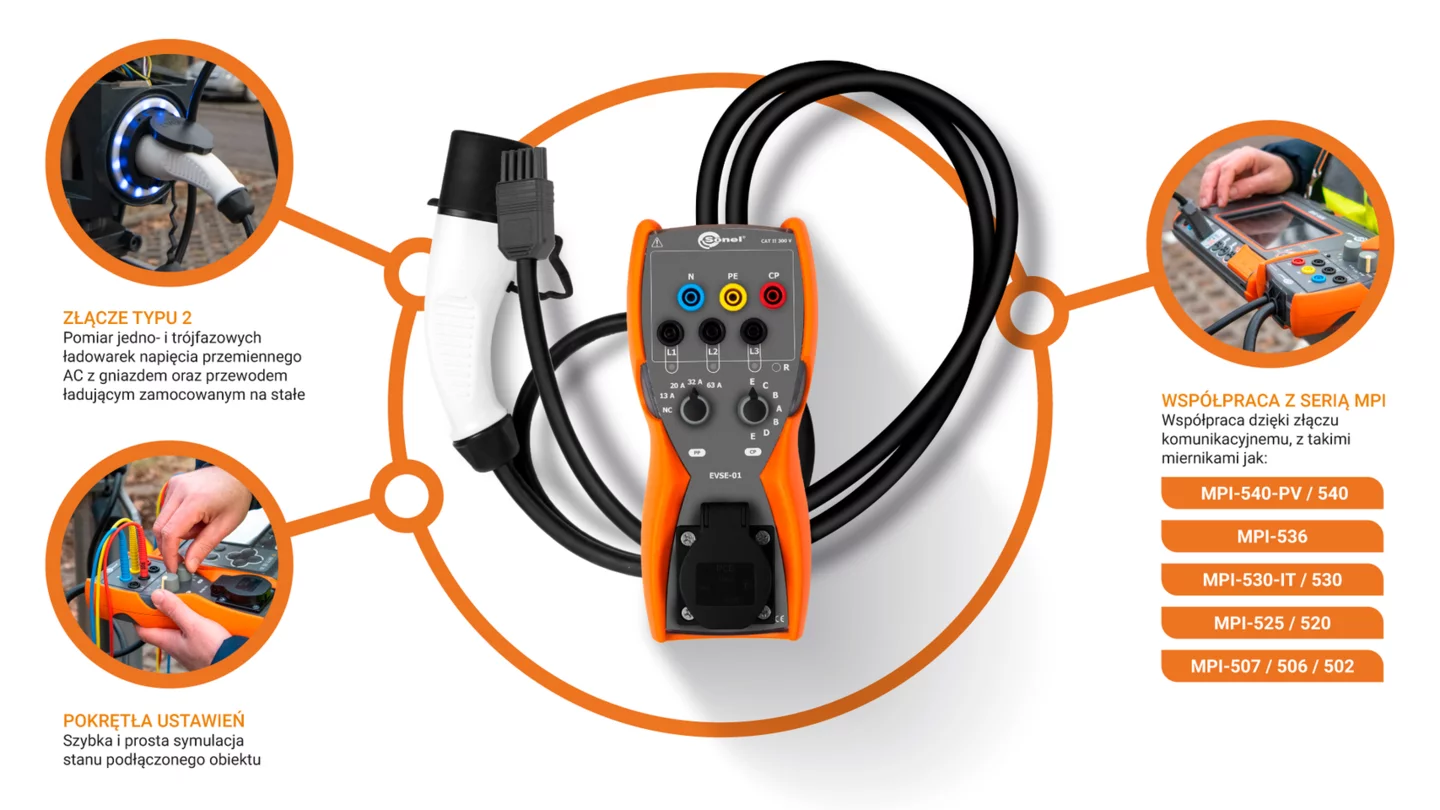

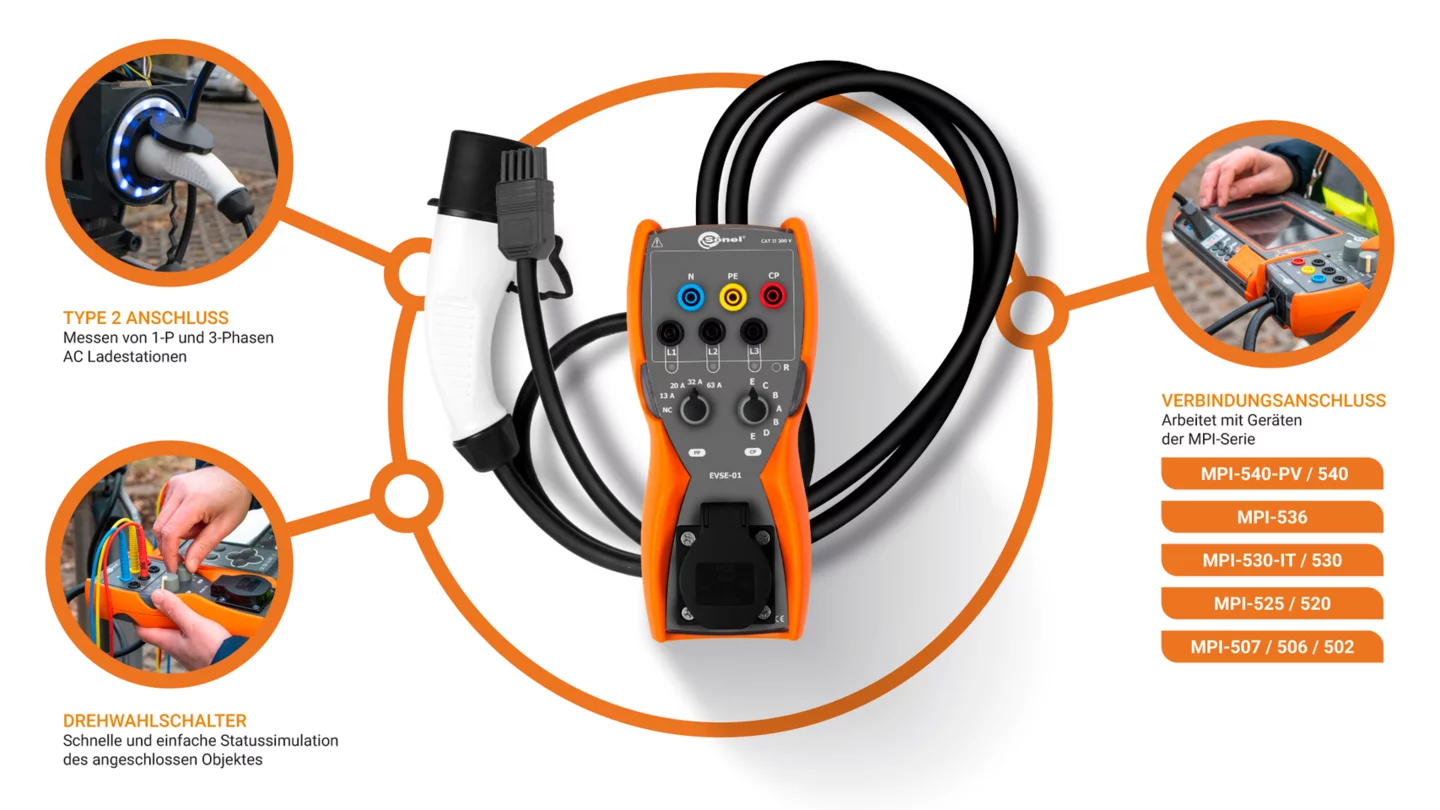

Adapter Sonel EVSE-01 do testów stacji ładowania pojazdów elektrycznych. Szybka i pełna diagnostyka stacji ładowania. Adapter pozwala na wykonanie kompleksowych pomiarów stacji ładowania pojazdów elektrycznych - szybko i zgodnie z obowiązującymi przepisami. Umożliwia przeprowadzenie pomiarów stacji ładowania AC ze złączem typu 2 z gniazdem oraz przewodem ładującym zamocowanym na stałe. Dostępne są testy stacji 1-fazowych i 3-fazowych - zarówno tych z wentylacją, jak i bez. Symulując kabel ładujący (linia proximity pilot - PP) i status podłączenia pojazdu (linia control pilot - CP), wprowadzi stację w różne stany pracy. Umożliwi w ten sposób pomiary z zakresu ochrony przeciwporażeniowej: impedancję pętli zwarcia ZS, rezystancję izolacji RISO, sprawdzenie parametrów wyłączników różnicowoprądowych RCD. Dla ułatwienia diagnostyki, na jedno z gniazd Sonel EVSE-01 wyprowadzony jest również sygnał modulacji szerokości impulsu (PWM).
Adapter jest przystosowany do współpracy z miernikami wielofunkcyjnymi serii MPI: Sonel MPI-540 / 530-IT / 530 / 525 / 520 / 502.
