Diagnostica un guasto con il riflettometro TDR-420

Il riflettometro Sonel TDR-420 è un pratico riflettometro digitale nel dominio del tempo (TDR) progettato per identificare e localizzare i guasti nei cavi elettrici, di telecomunicazione e conduttori a corrente debole. Il riflettometro Sonel TDR-420 permette di misurare la lunghezza del cavo e di determinare la distanza del danno o del cambiamento di impedenza nell'intervallo da 4 a 6000 m nei cavi con conduttori metallici. Il campo di misura più corto con una portata di 7 metri e una zona morta di 0,6 metri permette di localizzare i danni molto vicino al punto di connessione del dispositivo.

Caratteristiche del prodotto

localizzazione di guasti dei cavi energetici e di telecomunicazione
due cursori indipendenti per la determinazione di due punti di guasto e della distanza tra loro
localizzazione di guasti dei cavi coassiali
localizzazione di guasti del cablaggio infrastrutturale
rilevamento di intervalli, corto-circuiti, danni causati dall'umidità e di altre anomalie nell'impedenza dei cavi
immagine grafica del danneggiamento del cavo insieme all'indicazione della distanza al punto del guasto sullo schermo

Applicazione

Il riflettometro TDR-420 è pensato per la localizzazione dei guasti nei conduttori metallici. Il prodotto è dedicato per:

grossisti di materiale elettrico e venditori al dettaglio di cavi,
tecnici elettricisti e dipendenti del pronto intervento elettroenergetico,
personale di servizi di manutenzione,
elettricisti edili.

Il dispositivo soddisfa le esigenze di tutte quelle persone che devono trovare il punto preciso del guasto e della terminazione del conduttore sia nei conduttori energetici che di telecomunicazione.

Funzionalità del dispositivo

Il riflettometro del marchio SONEL si caratterizza per il raggio di funzionamento molto elevato: fino a 6000 m, per l'errore di misura molto ridotto (livello dell'1%) e per la possibilità di regolazione della costante di propagazione e dell'impedenza d'onda per il conduttore analizzato. La determinazione della distanza tra i due guasti e del percorso tra loro non sarà più un problema grazie all'utilizzo della funzione di due cursori.

Facilità di lettura

Il riflettometro TDR-420 è munito di un display leggibile a colori, che grazie alla risoluzione 320 x 240 px permette l'indicazione ancor più precisa del punto del guasto.

Sistema di assistenza incorporato

Nel dispositivo TDR-420 è stata aggiunta la funzione dell'assistenza portatile, che permette l'interpretazione del risultato di misura ottenuto durante l'esecuzione dell'analisi. Grazie a questa funzione l'utente è in grado di determinare in tempi ridotti il tipo di anomalia presente sul tratto analizzato del cavo, tramite il paragone del riflettometro sul display con forme tipiche dei guasti.

Alloggiamento resistente e pratico

In risposta alle esigenze dei clienti, il dispositivo TDR-420 è stato progettato per il lavoro nelle condizioni ambientali severe. Il suo straordinario alloggiamento dal grado di protezione IP67 garantisce la protezione dalla penetrazione dell'acqua e delle polveri. Il suo ulteriore vantaggio è il rivestimento dell'alloggiamento in elastomero, che al contempo previene lo scivolamento dello strumento dalla mano e garantisce la protezione dalle conseguenze delle cadute accidentali.

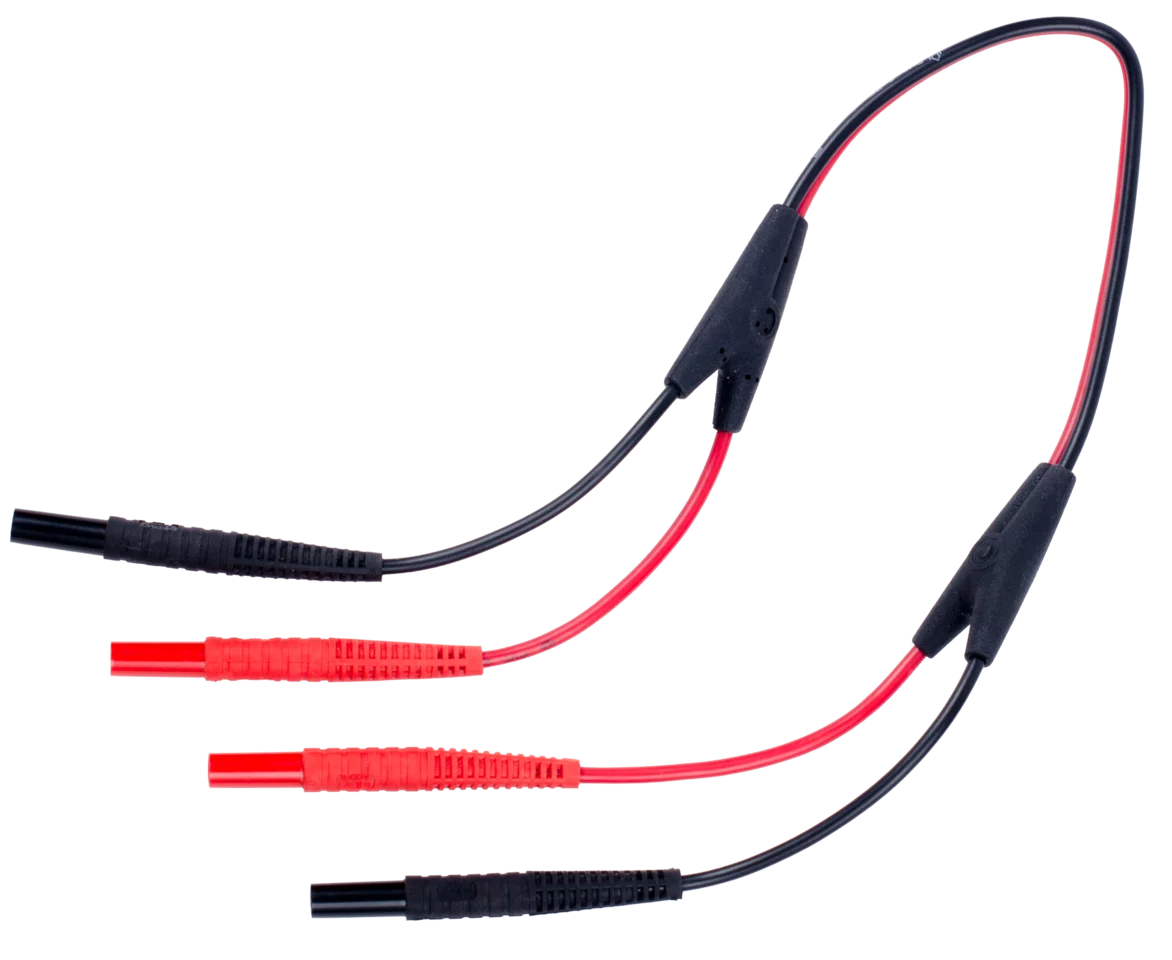

Cavo da 0,6 m a 2 fii per TDR
