Estacionario, modular, completo

Un medidor estacionario diseñado para medir y registrar parámetros de suministro de energía para cumplir con las normas y la ley aplicable, y con la capacidad de verificar los términos especificados del contrato de compra/venta de energía.

Fabricado en clase A. Diseñado para montaje en carril DIN (con opción de montaje en armario en la pared). El diseño modular permite agregar nuevos módulos para ampliar las posibilidades del medidor. El dispositivo permite realizar mediciones en redes con una frecuencia de 50 Hz, 60 Hz y 400 Hz*.

* pronto en oferta

Características

Clase A completa según IEC 61000-4-30
Entradas de tensión L1, L2, L3, N, E (5 terminales)
Corrientes L1, L2, L3, N, E (5 transformadores)
Transformadores de corriente incorporados de 5 A (opcional: 1 A*), posibilidad de mediciones indirectas con resultados de cálculo para el lado primario (opcional: versión con transformadores de corriente externos*)
Funcionamiento en redes de 50 Hz, 60 Hz
Funcionamiento en redes de 400 Hz*
Registro de eventos de tensión y corriente junto con formas de onda
Medición de más de 4000 parámetros
Convertidor analógico a digital de 24 bits
Frecuencia de muestreo básica 80 kHz
Dos puertos LAN, incluido uno con opción de alimentar el medidor PoE (Power over Ethernet)
Fuente de alimentación 85…264 V CA (120…300 V CC), batería incorporada
Memoria de 8 GB (tarjeta microSD)
Puerto USB para actualizaciones de medidores e intercambio de datos
Dos entradas binarias, dos salidas de relé
Salida de relé que monitorea el funcionamiento del analizador (Watchdog)
Dos puertos RS-485
Entrada de 1-wire para sensores de temperatura exterior
Pantalla táctil de 2,5”
Montaje en el carril DIN o en la pared
El carril de expansión permite la conexión de varios módulos externos (ej. GPS, LTE)
El servidor web incorporado permite programar el medidor, leer datos actuales, ver la lista de eventos registrados y mostrar la forma de onda/RMS
Sincronización horaria con el estándar a través de servidores NTP, IRIG-B (a través de RS-485 incorporado)
Módulo GPS opcional*
Categoría de medición CAT III 600 V (IV 300 V) para entradas de tensión
Categoría de medición CAT III 300 V para entradas de corriente
Posibilidad de sellar entradas de corriente y tensión

* pronto en oferta

Características adicionales

Protocolos de transmisión estándar

Modbus TCP/IP
IEC 61850
PQdif

Interfaz de red (servidor web)

Acceso a la interfaz desde cualquier navegador web

Modularidad

El dispositivo se puede ampliar con protocolos de comunicación adicionales y funcionalidades físicas y de software.

Módulos internos adicionales*

Módulo de transitorios
Módulo de relés SSR
Fuente de alimentación 18…60 V DC

Módulos externos adicionales*

Módulo LTE GSM
Módulo GPS con salida IRIG-B
Módulo I/O
Panel táctil LCD de 7” para el manejo completo del analizador en el lugar de instalación

* pronto en oferta

Parámetros medidos

El software incorporado (interfaz de red – servidor web) permite configurar el dispositivo y ver los datos actuales. Permite medir los siguientes parámetros.

Tensión de fase RMS U para L1, L2, L3+N/PE
Tensiones RMS entre faces U para L12, L23, L31
Corrientes RMS I de todas las fases + N + PE, l_NSsimul
Factor de pico CF de corrientes y tensiones
Frecuencia f de la red L1
Potencia activa P para L1, L2, L3
Potencia activa P1 (50 Hz distribuida) para L1, L2, L3
Potencia reactiva Q para L1, L2, L3
Potencia reactiva Q1 (50 Hz distribuida) para L1, L2, L3
Potencia aparente S para L1, L2, L3
Potencia aparente S1 (50 Hz distribuida) para L1, L2, L3
Potencia total trifásica P_3F, Q_3F, S_3F
Potencia total trifásica P1_3F, Q1_3F, S1_3F
cosφ dla L1, L2, L3, cosφ_3F
Factor de potencia PF para L1, L2, L3, PF_3F
tgφ dla L1, L2, L3, tgφ_3F
Potencia de distorsión D para L1, L2, L3
Potencia de distorsión total trifásica D_3F
Factor de potencia de distorsión DPF para L1, L2, L3
Forma de tensiones y corrientes de fase
Forma de tensiones y corrientes de fase para eventos
Diagramas fasoriales para tensiones y corrientes
Energía activa para L1, L2, L3 – consumida E_P+ o emitida E_P-
Energía activa trifásica – consumida E_P3F+ o emitida E_P3F-
Energía reactiva inductiva para L1, L2, L3 para consumo – E_QL+
Energía reactiva capacitiva para L1, L2, L3 para consumo – E_QC+
Energía reactiva trifásica para consumo – inductiva E_QL3F+ y capacitiva E_QC3F+
Energía aparente para L1, L2, L3 – E_S
Energía aparente trifásica E_S3F
Armónicos h_n hasta 256 en corriente y tensión (A, V)
Interarmónicos hasta 256 en corriente y tensión
Ángulos entre los armónicos de tensión y corriente
Monitorización de la banda 2…150 kHz
Componentes de las tensiones de fase U_DC
Componentes de las corrientes de fase l_DC
Contribuciones de armónicos de corrientes y tensiones relativas al valor RMS (%) – h_nR
Contribuciones de armónicos de corrientes y tensiones relativas al armónico fundamental h1 (%) – h_nF
THD_R para tensiones y corrientes calculado relativo al valor RMS (%)
THD_F para tensiones y corrientes calculado respecto al armónico fundamental (%)
TID_R para tensiones y corrientes calculado relativo al valor RMS (%)
TID_F para tensiones y corrientes calculado respecto al armónico fundamental (%)
Potencias activas y reactivas de armónicos
Frecuencia de armónicos
Factor K para L1, L2, L3 oraz K_3F (trifásico)
Factor (Europa) factor K_3F
Componentes simétricos de tensión: cero U₀, positivo U₁, negativo U₂
Valores de tensión (V, %) de componentes armónicos de orden positivo (1, 4, 7,…), negativo (2, 5, 8,…), cero (3, 6, 9,…)
Componentes simétricos de corriente: cero I₀, positivo I₁, negativo I₂
Valores de corriente (V, %) de componentes armónicos de orden positivo (1, 4, 7,…), negativo (2, 5, 8,…), cero (3, 6, 9,…)
Factor de parpadeo a corto plazo P_st
Factor de parpadeo a largo plazo P_lt
Factor de asimetría de tensiones
Factor de asimetría de corrientes
Transitorios U hasta 6000 V
Señales de control
Temperaturas: Tw (interna del analizador), Tz1 …Tz4 (1-wire)

Las normas

El dispositivo está fabricado en clase A según la norma IEC 61000-4-30. El dispositivo es compatible con:

Normas de productos:
- IEC 62586-1 – Medida de la calidad de suministro en los sistemas de suministro de energía – Parte 1: Instrumentos de Calidad de Suministro (PQI)
- IEC 62586-2 – Medida de la calidad de suministro en los sistemas de suministro de energía – Parte 2: Ensayos funcionales y requisitos de incertidumbre
Normas de medición de los parámetros de la red:
- IEC 61000-4-30 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Métodos de medida de la calidad de energía
- IEC 61000-4-7 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Manual general de mediciones de armónicos e interarmónicos, así como de los instrumentos de medición aplicados para las redes de alimentación y los dispositivos conectados a estas redes
- IEC 61000-4-15 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Medidor de parpadeo de luz – Especificaciones funcionales y de diseño
- EN 50160 – Parámetros de la tensión suministrada por las redes generales de distribución
Normas de seguridad:
- IEC 61010-1 – Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio – Parte 1: Requisitos generales
- IEC 61010-2-030 – Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio. Parte 2-030: Requisitos particulares para equipos con circuitos de ensayo y de medida
Normas de compatibilidad electromagnética:
- EN 55032 – Compatibilidad electromagnética de equipos multimedia – Requisitos de emisión
- IEC 61000-6-5 – Compatibilidad Electromagnética (CEM) – Parte 6-5: Normas genéricas – Inmunidad para los equipos utilizados en entornos de centrales eléctricas y subestaciones

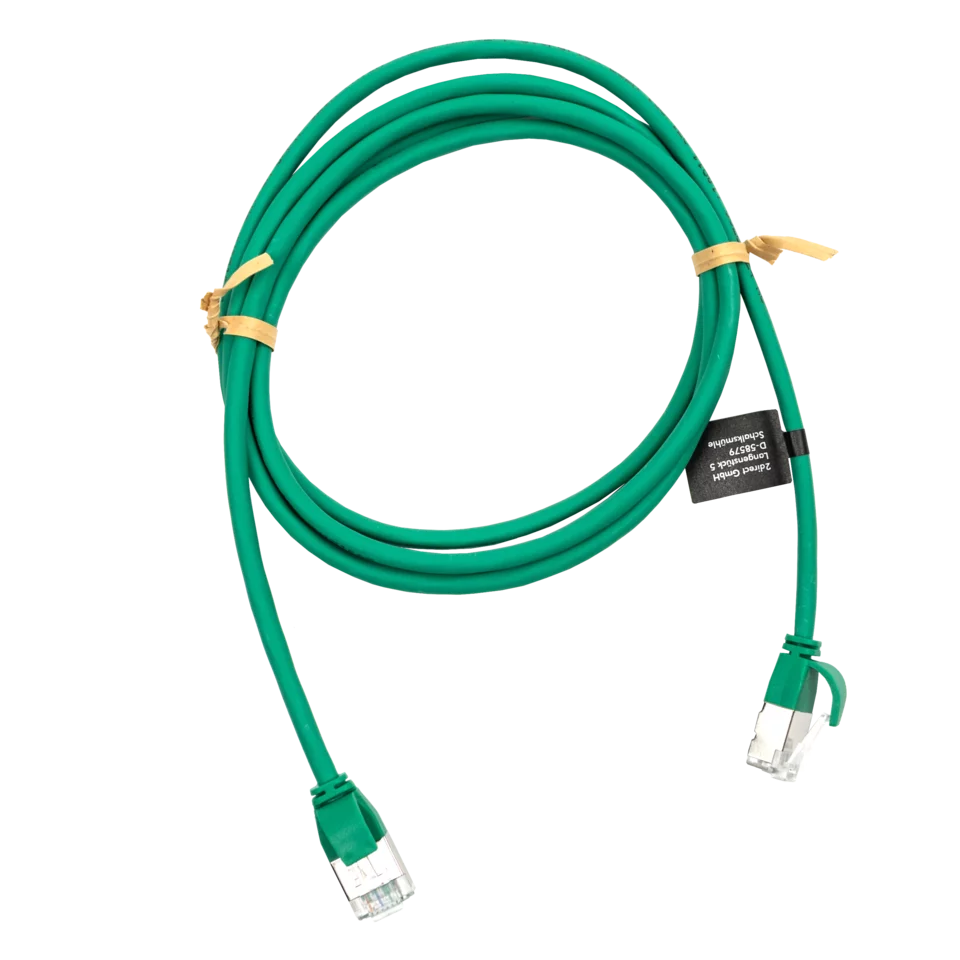

Cavo di rete LAN schermato 1,5 m
