Peso leggero nelle misurazioni di correnti elevate

Il misuratore Sonel MZC-310S è uno dei dispositivi tecnicamente più avanzati disponibili sul mercato per la misurazione dell'impedenza dell'anello di guasto.

Con il misuratore Sonel MZC-310S è possibile effettuare test dell'impedenza dell'anello di guasto sulle reti di consumo e sulle reti di distribuzione protette con interruttori ad alta corrente. Contemporaneamente alla misurazione dell'impedenza, si possono misurare le tensioni d'urto e di contatto. Quando la condizione di spegnimento automatico non può essere soddisfatta, l'oggetto può essere ammesso all'esercizio sulla base del criterio della tensione.

L'applicazione del metodo a quattro fili e il flusso della corrente di misurazione nell'impulso di 150/280 A determinano l'alta precisione della prova eseguita. In questo dispositivo si nascondono numerose funzionalità di misurazione, ed è per questo che è apprezzato dagli specialisti di molti campi. Lo strumento è conforme ai requisiti specificati nella norma EN 61557.

Funzionalità

Misure di valori molto piccoli di impedenze dell'anello di guasto (risoluzione 0,1 mΩ) con la corrente da 150 A per 230 V; massimo 280 A per 440 V.
Misure con la corrente da 23 A per 230 V, massimo 42 A per 440 V, con la risoluzione da 0,01 Ω.
Misure nelle reti con la tensione nominale: 220/380 V e 230/400 V con le frequenze 45...65 Hz.
Misura nell'anello di corto-circuito: fase-fase, fase-PE, fase-N.
Differenziazione automatica tra la tensione di fase e di linea con i calcoli della corrente di corto-circuito.
Possibilità di regolazione della lunghezza di cavi di prova (misurazione con il metodo 2p).
Metodo 4p (a 4 cavi), senza bisogno di calibrare i cavi (misurazione con la corrente massima fino a 280 A).
Misura e visualizzazione di componenti dell'impedenza dell'anello di guasto: resistenza R_S e reattanza X_S

Caratteristiche aggiuntive

Misura di tensione di contatto attesa o tensione di contatto ammissibile (con resistore 1 kΩ).
Misura di tensioni alternate 0...440 V.
Misura di frequenza 45,0...65,0 Hz.
Memoria 990 risultati, connessione con il PC tramite RS-232.
Alimentazione a batteria (5x LR14).

Dove gli altri nemmeno ci provano

Nell'immediata vicinanza del trasformatore oppure stazioni di trasformazione, dove nei circuiti vengono impiegate le protezioni ad alta corrente (inserti fusibili per centinaia di ampere, interruttori per motori), possono verificarsi correnti di corto-circuito da centinaia di chiloampere. La realizzazione di misure dell'impedenza dell'anello di guasto in questo tipo di rete richiede un misuratore per correnti elevate, che permette la misura del valore Z_S al livello dei singoli milliohm. Grazie alla soluzione tecnologica d'autore, con l'utilizzo di componenti non disponibili nell'offerta commerciale (esclusivo resistore di corto circuito), Sonel offre il misuratore che soddisfa perfettamente le esigenze delle condizioni così severe.

Misure senza compromessi

I misuratori di impedenza dell'anello di guasto disponibili sul mercato effettuano la misura con la corrente a mezza onda, quindi in maniera asimmetrica. Questa soluzione introduce una costante transitoria e una costante DC, il che non sempre ha come effetto un comportamento lineare del trasformatore durante l'analisi. Questo invece influisce sulla precisione dei risultati ottenuti.

L'apparecchio per correnti elevate MZC-310S misura con la corrente simmetrica, ovvero basandosi sull'onda intera - tutto grazie alla struttura avanzata dell'impianto di misurazione, nonché dell'anello di corto-circuito.

Applicazione

Il misuratore MZC-310S viene applicato nelle misure delle reti a bassa tensione (tensione nominale 220/380 V o 230/440 V), in cui la corrente di corto-circuito attesa potrebbe arrivare a 55,7 kA (misura conforme alla norma EN 61557). Il peso leggero e l'elevata maneggevolezza dell'apparecchio lo rendono perfetto per l'analisi di verifica e misurazione nei grandi, vasti impianti di produzione.

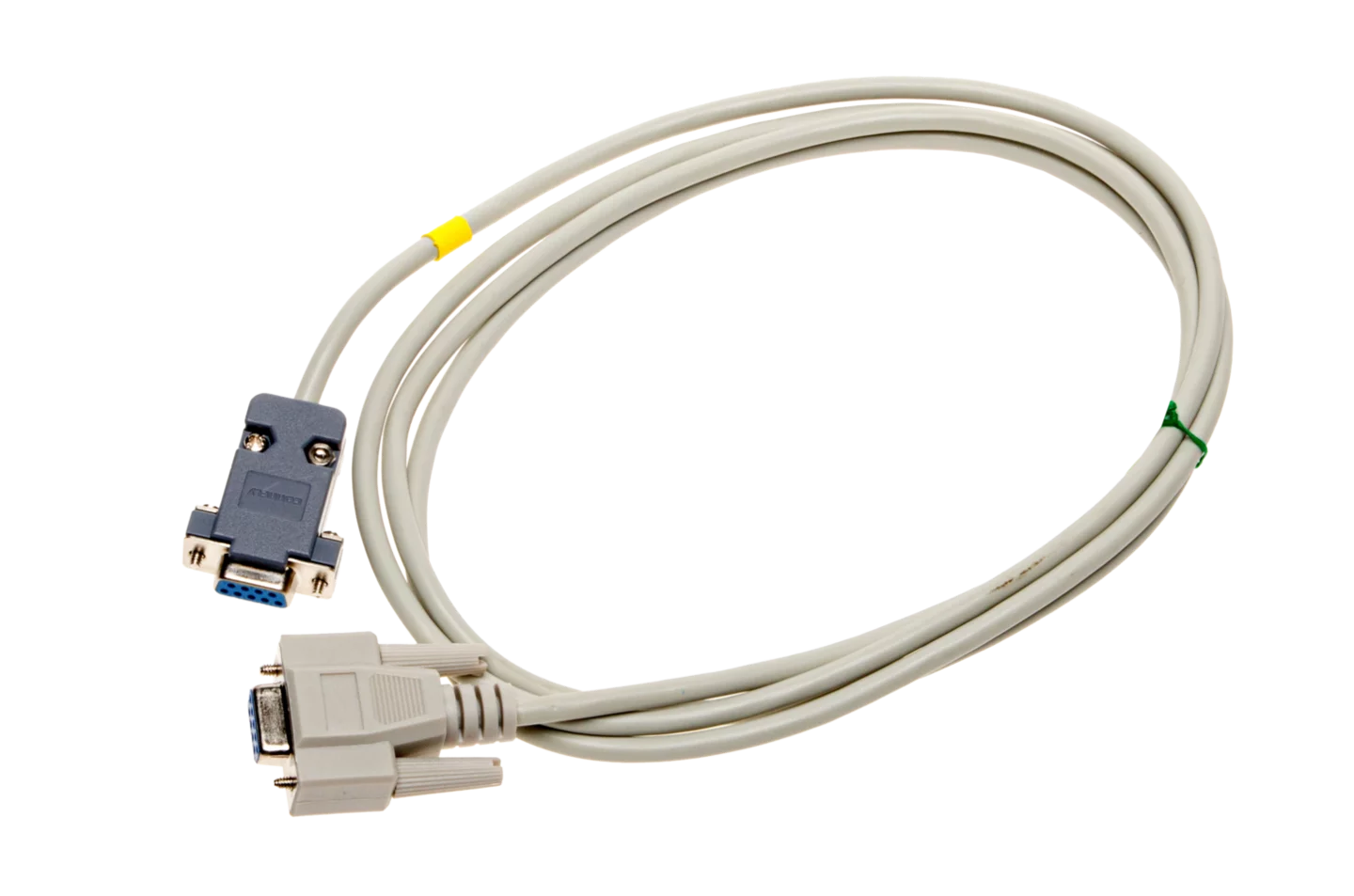

RS-232 Cavo per la trasmissione seriale

Opis

Dane techniczne

Opinie

Pasuje do

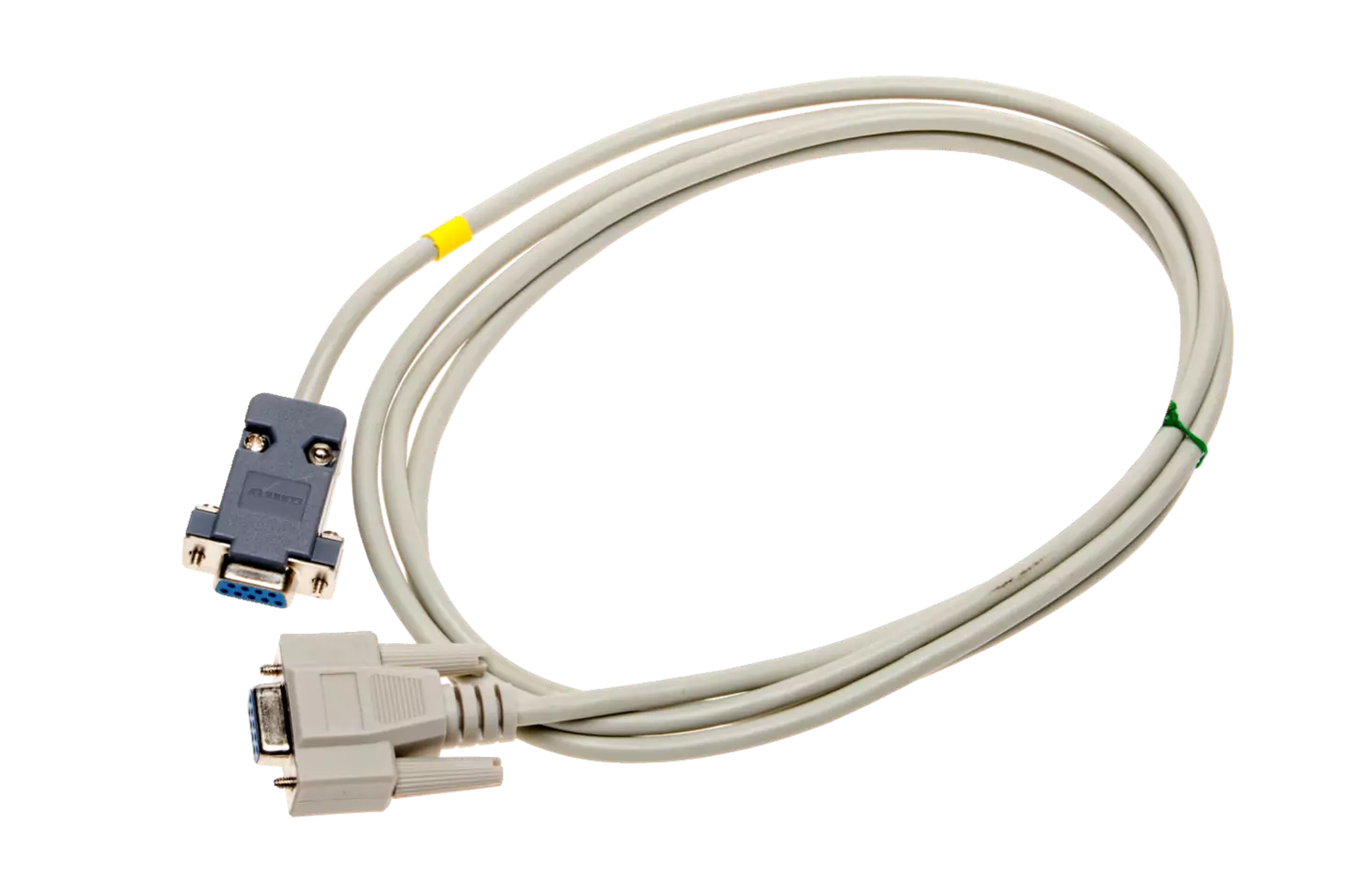

RS-232
