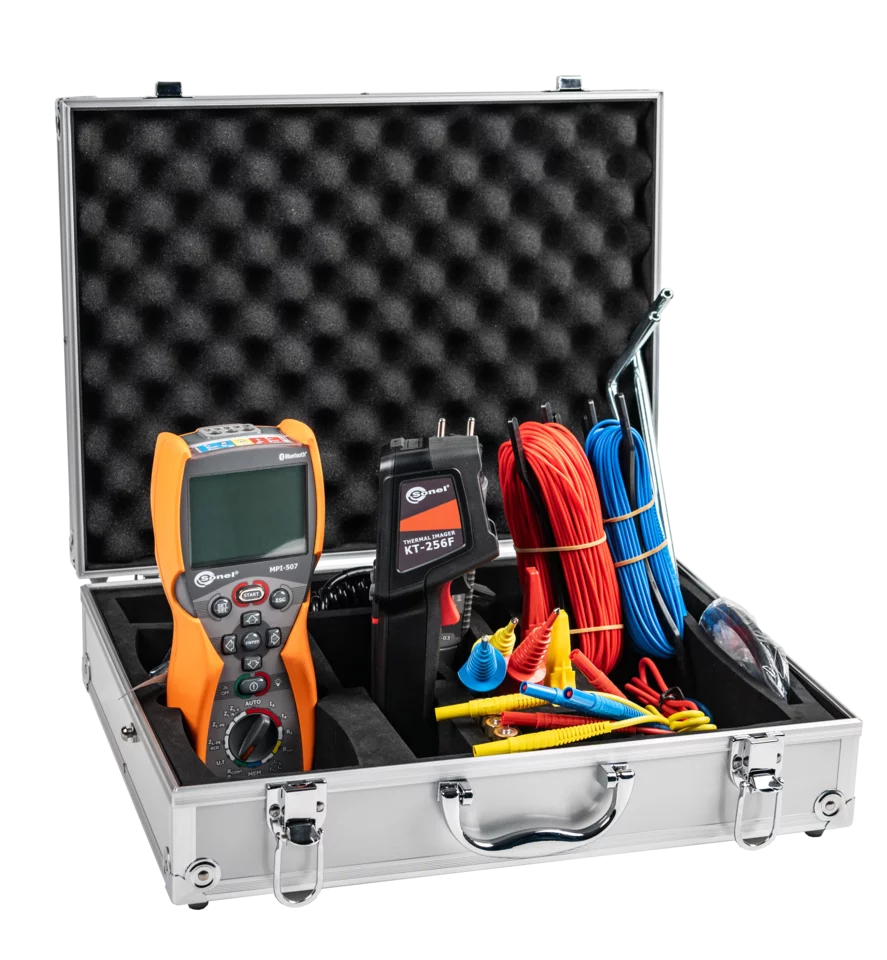

WME-13

Kit per la prova dell'installazione elettrica

Le capacità

• MPI-507 | Misura dei parametri dell’anello di corto-circuito LOOP.
• MPI-507 | Test sugli interruttori RCD di tipo AC e A.
• MPI-507 | Misurazione della resistenza di terra.
• MPI-507 | Misura della resistenza di isolamento.
• MPI-507 | Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA.
• MPI-507 | Indicazione di sequenza delle fasi.
• KT-256 | Diagnostica a infrarossi.

MPI-507

Tester multifunzione dei parametri delle installazioni elettriche

Misura dei parametri dell’anello di corto-circuito LOOP

• Misura dell’impedenza LOOP di corto-circuito su reti elettriche con tensione nominale: 220/380 V, 230 V/400 V, 240 V/415 V e frequenza 45…65 Hz, campo operativo di tensione: 180…460 V
• Indicazione della resistenza R dell’anello di corto-circuito e della reattanza X dell’anello di corto-circuito
• Misura dell’impedenza LOOP di corto-circuito con corrente di prova 15 mA, senza intervento dell’interruttore di protezione RCD
• Massima corrente di prova: 7,6 A (a 230 V), 13,3 A (a 400 V)

Test sugli interruttori RCD di tipo AC e A

• Test su interruttori differenziali di tipo Generale, Ritardati e Selettivi con corrente di prova nominale di 10, 15, 30, 100, 300, 500 mA
• Misura della corrente di intervento IA e del tempo di intervento t_A per correnti 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
• Misura della resistenza di terra R_E e della tensione di contatto UB senza intervento del dispositivo RCD
• Funzione estesa AUTO per la misura su RCD, con la possibilità di misurare il parametro Z_L-PE con bassa corrente di prova
• Misura contemporanea di I_A e t_A durante un singolo intervento RCD

Misurazione della resistenza di terra

• Misurazione con il metodo a 3 poli.

Misura della resistenza di isolamento

• Tensione nominale di prova: 100 V, 250 V, 500 V.

Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA

• Misura della continuità delle connessioni di protezione con corrente di prova ±200 mA secondo EN 61557-4
• Auto-calibrazione della resistenza dei cavi di prova - può utilizzare cavi di qualsiasi tipo
• Misura di resistenza a bassa corrente, con segnalazione acustica

Indicazione di sequenza delle fasi

KT-256F

Termocamera

Caratteristiche

• Campo di misura: -20°C...550°C.
• Avvio veloce.
• Misura rapida della temperatura.
• Segnalazione automatica di superamento del limite di allarme.
• Autofocus.
• Registrazione di immagini su scheda SD.
• Batteria Li-Ion incorporata: con autonomia di 16 ore.
• Interfacce: USB tipo C, slot SD.
• Posizionabile su un treppiede.
