MIC-5050

Misuratore della resistenza dell'isolamento

Indice cat. WMITMIC5050

ean 5907624042995

Sconto del 5% per gli utenti registrati
Cert. di calibrazione nel carrello
Consegna gratuita

Grado di protezione IP: IP 67

Categoria di misura: CAT III 1000 V, CAT IV 600 V

Comunicazione dei dati: Bluetooth, USB

Display: grafico, monocromatico, retroilluminato

2 098,00 €

2 559,56 € IVA inclusa

Disponibile

Tempi di consegna: fino a 7 giorni

Accessori aggiuntivi

CS-1

Simulatore del cavo

52,00 €

63,44 € IVA inclusa

sono rimasti pochi pezzi

CS-5kV

Scatola di calibrazione

227,00 €

276,94 € IVA inclusa

Disponibile

Sonel Reports Plus

Sonel Reports Plus

114,00 €

139,08 € IVA inclusa

In magazzino

Cavo 1,8 m nero 11 kV (spine a banana, sche...

81,00 €

98,82 € IVA inclusa

In magazzino

Cavo da 1,8 m rosso 11 kV (spine a banana)

66,00 €

80,52 € IVA inclusa

Disponibile

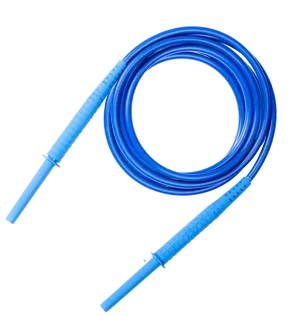

Cavo da 1,8 m blu 11 kV (spine a banana)

66,00 €

80,52 € IVA inclusa

Disponibile

Test lead 1,8 m black 15 kV, shielded with ...

101,00 €

123,22 € IVA inclusa

In magazzino

Test lead 10 m blue 15 kV, CAT IV 1000V wit...

154,00 €

187,88 € IVA inclusa

Disponibile

Cavo 10 m nero 11 kV (spine a banana, scher...

179,00 €

218,38 € IVA inclusa

Disponibile

Cavo da 10 m rosso 10 kV

130,00 €

158,60 € IVA inclusa

In magazzino

Misure con bruciatura

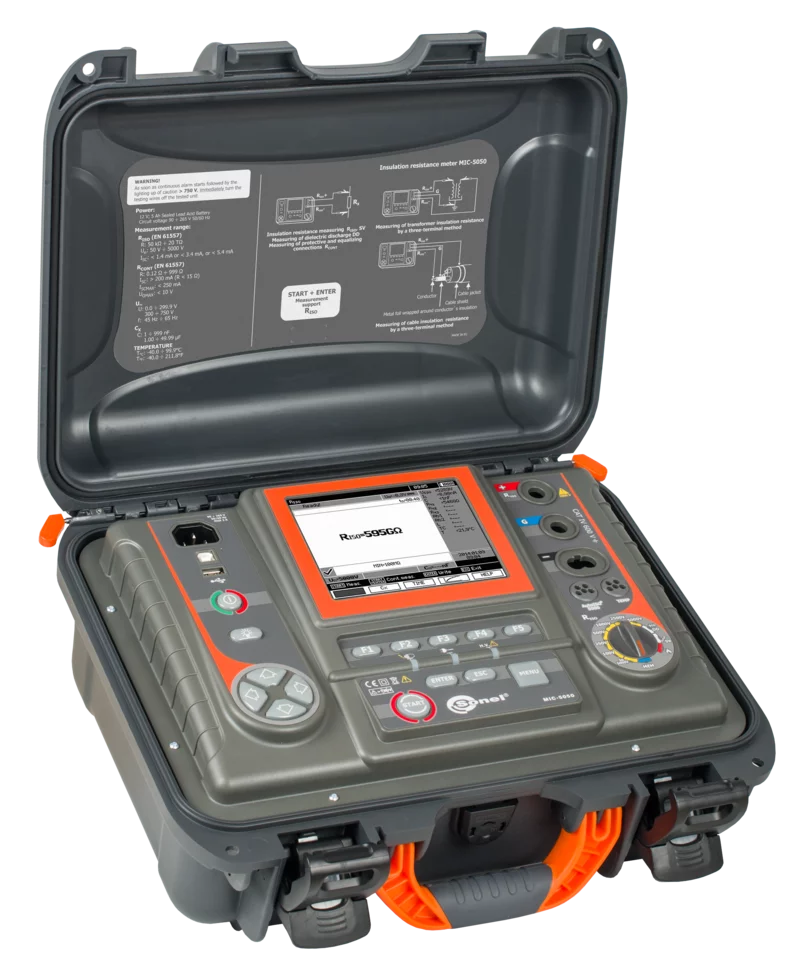

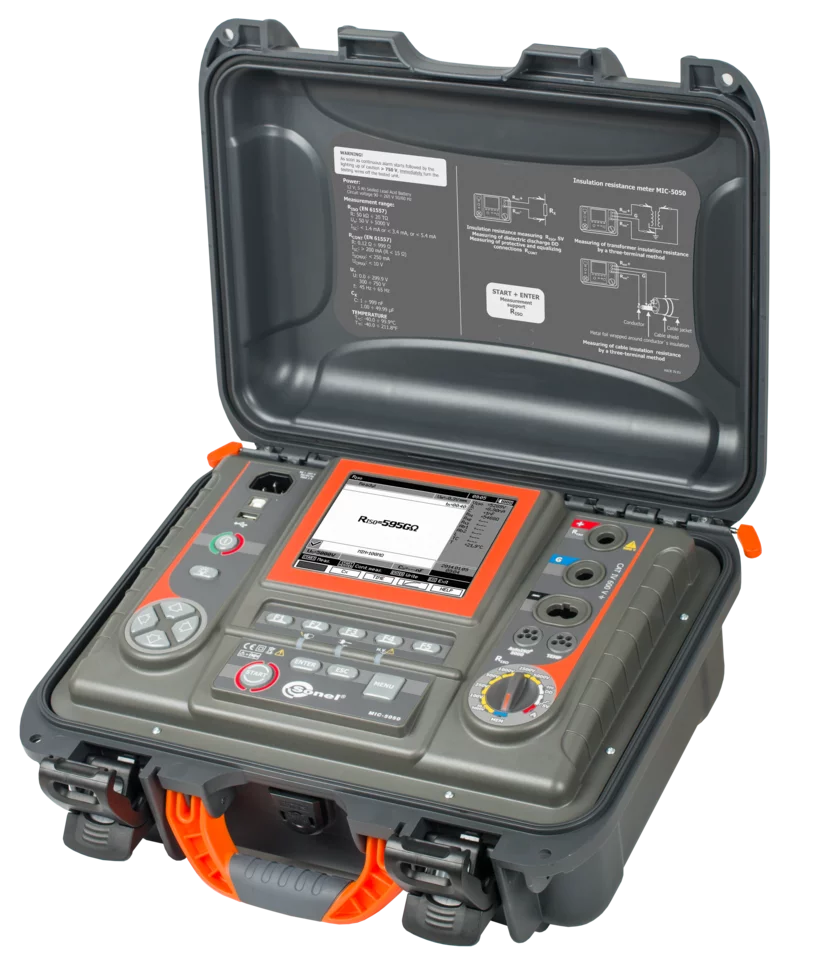

Il misuratore della resistenza d'isolamento Sonel MIC-5050 è uno strumento affidabile per misurare la resistenza d'isolamento fino a 20 TΩ. Lo strumento è  progettato per le prove di controllo della protezione dalle scosse elettriche e della messa a terra nelle reti di distribuzione della corrente alternata, serve per eseguire misure i cui risultati determinano lo stato di sicurezza dell'impianto.

Il misuratore è raccomandato per gli operatori dei servizi di energia elettrica che ispezionano la condizione dei materiali elettroisolanti.

Caratteristiche

  • Misura della resistenza dell'isolamento
    • fino a 20 TΩ
  • Tensioni di prova scelte dalla gamma
    • 50…5000 V, 50…1000 V ogni 10 V, 1…5 kV ogni 25 V
  • Visualizzazione continua della resistenza dell'isolamento e della corrente di dispersione misurata
  • Azzeramento automatico della capacità dell'impianto misurato dopo la conclusione della misura della resistenza dell'isolamento
  • Segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali
  • Tempo di misura impostabile - massimo 99'59'’
  • Tempi di misura suddivisi T1, T2 e T3 per la misura di uno o due coefficienti di assorbimento dalla gamma 1... 600 s
  • Misura di: indice di polarizzazione (PI), coefficiente di assorbimento Ab1, Ab2, assorbimento dielettrico (DAR)
  • Indicazione della tensione di prova reale durante la misura
  • Corrente di prova 1,2 mA, 3 mA o 6 mA
  • Misura della resistenza dell'isolamento con il metodo a due e tre fili
  • Misura con l'utilizzo dei fili dalla lunghezza fino a 20 m
  • Protezione della misura dell'impianto sotto tensione
  • Misura automatica dei cavi multifilari con un adattatore opzionale AutoISO-5000 (per MIC-10k1 tensione max di prova 5 kV)
  • Misura della capacità durante la misurazione RISO

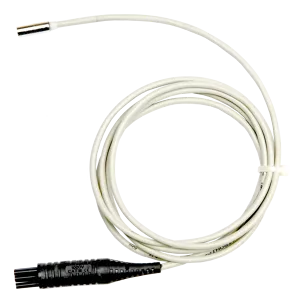

  • Misura della temperatura (per mezzo di un sensore opzionale ST-1)
  • Misura con la tensione a gradini (SV)
  • Misura del coefficiente dell'azzeramento del dielettrico (DD)
  • Localizzazione del danno (bruciatura)
  • Filtri digitali per misure con le interferenze elevate
  • Adatto per gli ambienti con le interferenze elettromagnetiche pari a 400 kV
  • Misura delle tensioni DC e AC nella gamma 0...750 V

Applicazione

ll misuratore MIC-5050 è pensato per le misure della resistenza dell'isolamento degli impianti elettroenergetici, ovvero cavi mono e multifilari, trasformatori, motori e generatori, condensatori, interruttori e altri dispositivi delle stazioni energetiche. Inoltre, è dedicato alle misure nelle aree con disturbi elettromagnetici particolarmente elevati, per esempio nelle stazioni elettroenergetiche con la tensione 765 kV o superiore.

Funzionalità del dispositivo

Un convertitore HV ad alta efficienza, con la tensione di prova pari a 5 kV e corrente 6 mA, permette la misura della resistenza dell'isolamento fino al valore 20 TΩ. L'ottenimento di questo risultato rende il nostro misuratore impareggiabili. La misura della resistenza a tre fili con l'utilizzo del cavo GUARD elimina le correnti di dispersione superficiale, dovute alla contaminazione dell'isolamento, aumentando la precisione dei risultati ottenuti.

Il misuratore misurerà la temperatura dell'impianto, indispensabile per la determinazione del fattore di correzione della temperatura per RISO. Inoltre, indicherà il coefficiente di assorbimento DAR e l'indice di polarizzazione PI, nonché il valore della scarica dielettrica DD. Il dispositivo permetterà di valutare le condizioni dell'isolamento tramite l'applicazione della tensione di prova a gradini (SV). Questa soluzione farà sì che il dielettrico in buono stato fornirà gli stessi risultati indipendentemente dalla tensione applicata. Gli scostamenti dei valori ottenuti della resistenza di circa il 25% osservati sul grafico nei corrispettivi gradi possono dimostrare i potenziali difetti dell'isolamento.

Il misuratore MIC-5050 ha la particolare capacità di misure sui cavi multifilari in un'unica attività, con l'utilizzo dell'adattatore AutoISO-5000. Questa soluzione abbrevia i tempi di realizzazione delle misure degli impianti ripetibili, come per esempio i cavi dell'illuminazione stradale.

Un convertitore da circa 30 W permette la bruciatura del punto di danneggiamento del cavo, facilitando al contempo la localizzazione del difetto, utilizzando il metodo riflettometrico, per esempio con il dispositivo TDR-420.

I filtri digitali integrati con il tempo di ponderazione di 10, 30, 60, 100, 200 secondi e il cosiddetto "smart" garantiscono l'ottenimento di risultati stabili delle misurazioni nelle aree di forti disturbi elettromagnetici.

Analisi dati

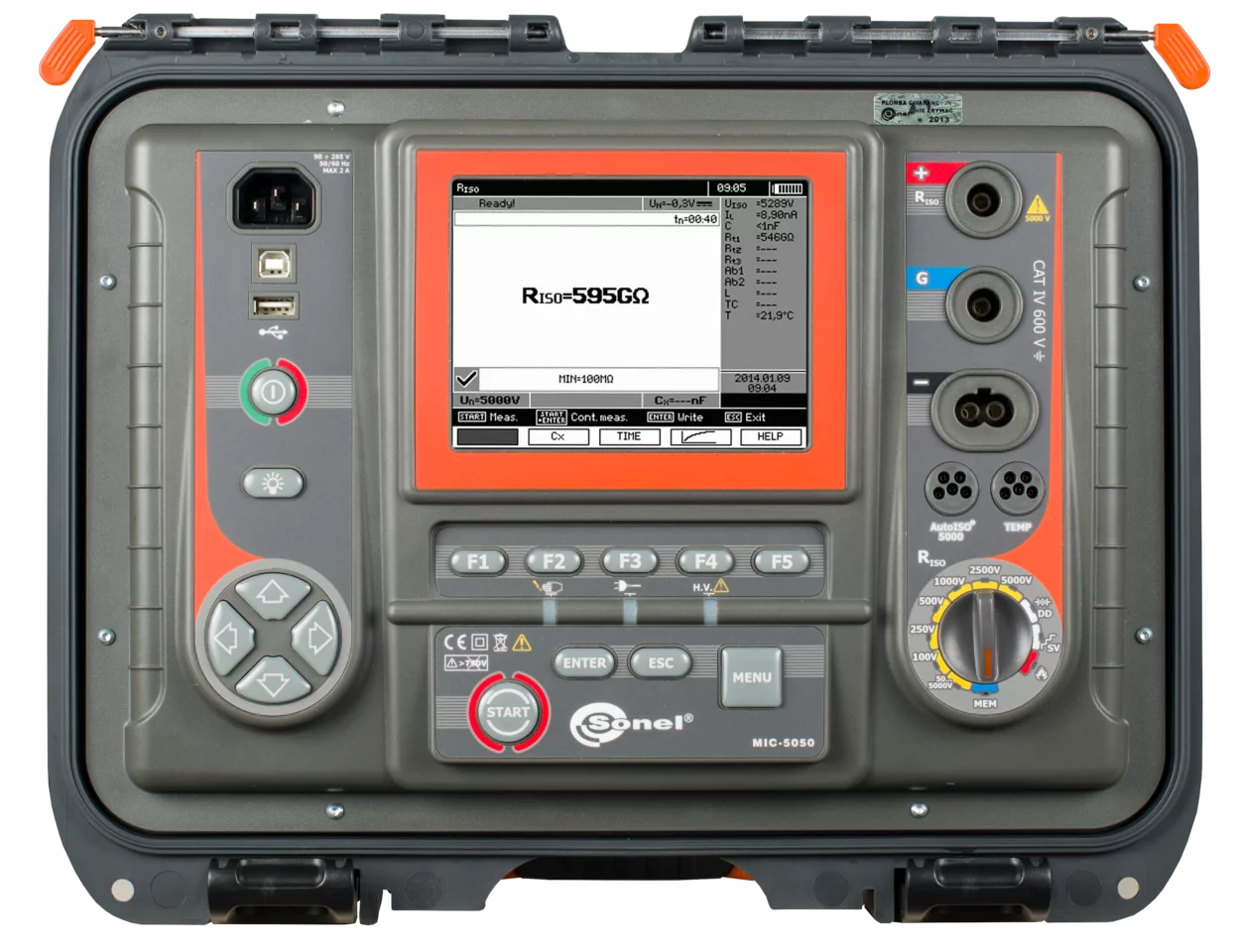

Con il dispositivo è possibile, grazie all'utilizzo dello schermo grafico retroilluminato, tracciare il diagramma della resistenza dell'isolamento, della tensione e della corrente in funzione del tempo. L'operatore può tempestivamente valutare le condizioni dell'isolamento già nei primi istanti dopo l'avviamento della misura, sulla base del trend dimostrato dalle caratteristiche del diagramma. Con ciò si ottiene il pieno controllo sull'impianto analizzato, nonché un quadro affidabile delle condizioni dell'isolamento misurato. Inoltre, utilizzando gli indicatori mobili, si può ripercorrere il processo della misura e verificare i valori ottenuti della resistenza, per qualsiasi momento della misura attuale e per le misure effettuate in futuro. Installando l'app mobile o il programma Sonel Reader l'utente può raccogliere dati storici e paragonarli con risultati attuali, trasferiti dall'ampia memoria del misuratore. Questa soluzione permette di preparare un protocollo delle misurazioni, monitorare il processo del deterioramento dell'isolamento e pianificare lavori di manutenzione.
