Misure con bruciatura

Il misuratore di resistenza di isolamento Sonel MIC-10k1 è una scelta collaudata per i professionisti che richiedono la massima precisione e ampie capacità di misurazione. Questo modello è uno dei misuratori di resistenza di isolamento più avanzati sul mercato. Raccomandato agli addetti ai servizi energetici che controllano professionalmente le condizioni e si prendono cura delle buone condizioni dei materiali isolanti elettrici.

Sonel MIC-10k1 è uno strumento diagnostico completo utilizzato per misurare la resistenza di isolamento di oggetti di ingegneria energetica come: cavi singoli e multipolari, trasformatori, motori e generatori, condensatori o interruttori e altre attrezzature delle centrali elettriche.

Caratteristiche

Misura della resistenza dell'isolamento
- fino a 40 TΩ
Tensioni di prova scelte dalla gamma
- 50…10000 V, 50…1000 V ogni 10 V, 1…10 kV ogni 25 V
Visualizzazione continua della resistenza dell'isolamento e della corrente di dispersione misurata
Azzeramento automatico della capacità dell'impianto misurato dopo la conclusione della misura della resistenza dell'isolamento
Segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali
Tempo di misura impostabile - massimo 99'59'’
Tempi di misura suddivisi T₁, T₂ e T₃ per la misura di uno o due coefficienti di assorbimento dalla gamma 1... 600 s
Misura di: indice di polarizzazione (PI), coefficiente di assorbimento Ab1, Ab2, assorbimento dielettrico (DAR)
Indicazione della tensione di prova reale durante la misura
Corrente di prova 1,2 mA, 3 mA o 6 mA
Misura della resistenza dell'isolamento con il metodo a due e tre fili
Misura con l'utilizzo dei fili dalla lunghezza fino a 20 m
Protezione della misura dell'impianto sotto tensione
Misura automatica dei cavi multifilari con un adattatore opzionale AutoISO-5000 (per MIC-10k1 tensione max di prova 5 kV)
Misura della capacità durante la misurazione R_ISO
Misura della temperatura (per mezzo di un sensore opzionale ST-1)
Misura con la tensione a gradini (SV)
Misura del coefficiente dell'azzeramento del dielettrico (DD)
Localizzazione del danno (bruciatura)
Filtri digitali per misure con le interferenze elevate
Adatto per gli ambienti con le interferenze elettromagnetiche pari a 400 kV
Misura delle tensioni DC e AC nella gamma 0...750 V

Applicazione

ll misuratore MIC-10k1 è pensato per le misure della resistenza dell'isolamento degli impianti elettroenergetici, ovvero cavi mono e multifilari, trasformatori, motori e generatori, condensatori, interruttori e altri dispositivi delle stazioni energetiche. Inoltre, è dedicato alle misure nelle aree con disturbi elettromagnetici particolarmente elevati, per esempio nelle stazioni elettroenergetiche con la tensione 765 kV o superiore.

Funzionalità del dispositivo

Un convertitore HV ad alta efficienza, con la tensione di prova pari a 10 kV e corrente 6 mA, permette la misura della resistenza dell'isolamento fino al valore 40 TΩ. L'ottenimento di questo risultato rende il nostro misuratore impareggiabili. La misura della resistenza a tre fili con l'utilizzo del cavo GUARD elimina le correnti di dispersione superficiale, dovute alla contaminazione dell'isolamento, aumentando la precisione dei risultati ottenuti.

Il misuratore misurerà la temperatura dell'impianto, indispensabile per la determinazione del fattore di correzione della temperatura per R_ISO. Inoltre, indicherà il coefficiente di assorbimento DAR e l'indice di polarizzazione PI, nonché il valore della scarica dielettrica DD. Il dispositivo permetterà di valutare le condizioni dell'isolamento tramite l'applicazione della tensione di prova a gradini (SV). Questa soluzione farà sì che il dielettrico in buono stato fornirà gli stessi risultati indipendentemente dalla tensione applicata. Gli scostamenti dei valori ottenuti della resistenza di circa il 25% osservati sul grafico nei corrispettivi gradi possono dimostrare i potenziali difetti dell'isolamento.

Il misuratore MIC-10k1 ha la particolare capacità di misure sui cavi multifilari in un'unica attività, con l'utilizzo dell'adattatore AutoISO-5000. Questa soluzione abbrevia i tempi di realizzazione delle misure degli impianti ripetibili, come per esempio i cavi dell'illuminazione stradale.

Un convertitore da circa 60 W permette la bruciatura del punto di danneggiamento del cavo, facilitando al contempo la localizzazione del difetto, utilizzando il metodo riflettometrico, per esempio con il dispositivo TDR-420.

I filtri digitali integrati con il tempo di ponderazione di 10, 30, 60, 100, 200 secondi e il cosiddetto "smart" garantiscono l'ottenimento di risultati stabili delle misurazioni nelle aree di forti disturbi elettromagnetici.

Analisi dati

Con il dispositivo è possibile, grazie all'utilizzo dello schermo grafico retroilluminato, tracciare il diagramma della resistenza dell'isolamento, della tensione e della corrente in funzione del tempo. L'operatore può tempestivamente valutare le condizioni dell'isolamento già nei primi istanti dopo l'avviamento della misura, sulla base del trend dimostrato dalle caratteristiche del diagramma. Con ciò si ottiene il pieno controllo sull'impianto analizzato, nonché un quadro affidabile delle condizioni dell'isolamento misurato. Inoltre, utilizzando gli indicatori mobili, si può ripercorrere il processo della misura e verificare i valori ottenuti della resistenza, per qualsiasi momento della misura attuale e per le misure effettuate in futuro. Installando l'app mobile o il programma Sonel Reader l'utente può raccogliere dati storici e paragonarli con risultati attuali, trasferiti dall'ampia memoria del misuratore. Questa soluzione permette di preparare un protocollo delle misurazioni, monitorare il processo del deterioramento dell'isolamento e pianificare lavori di manutenzione.

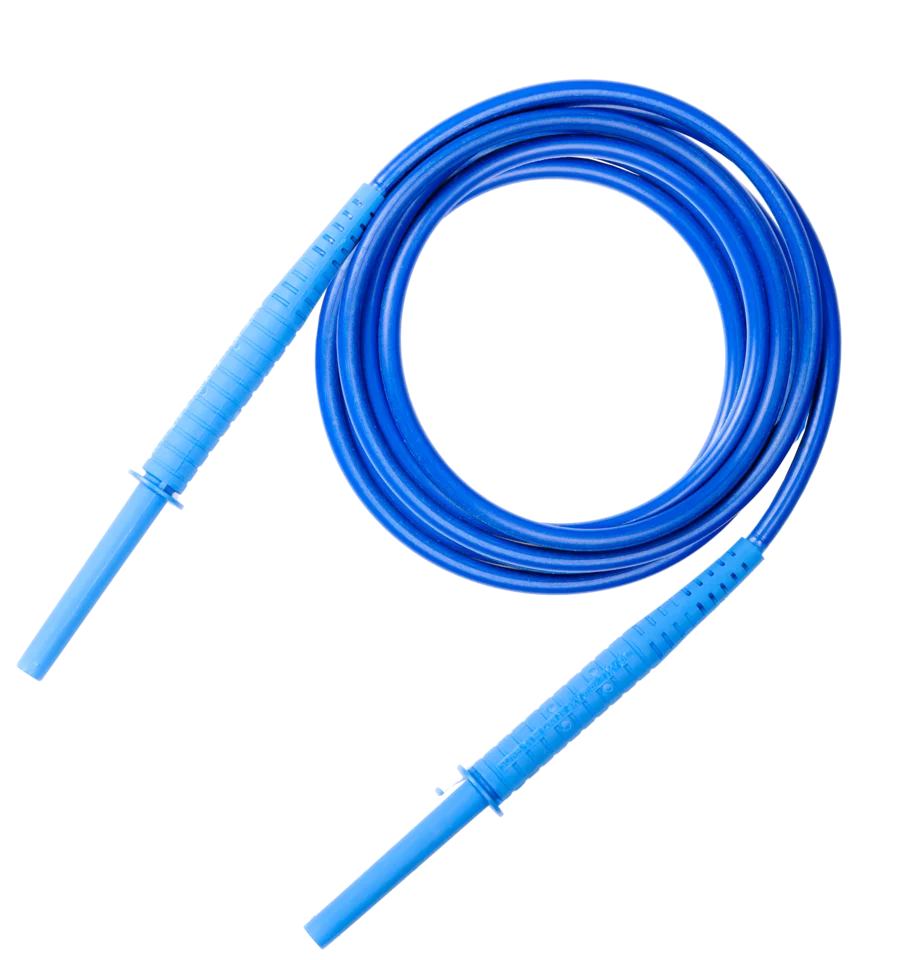

Cavo da 3 m blu 11 kV (spine a banana)
