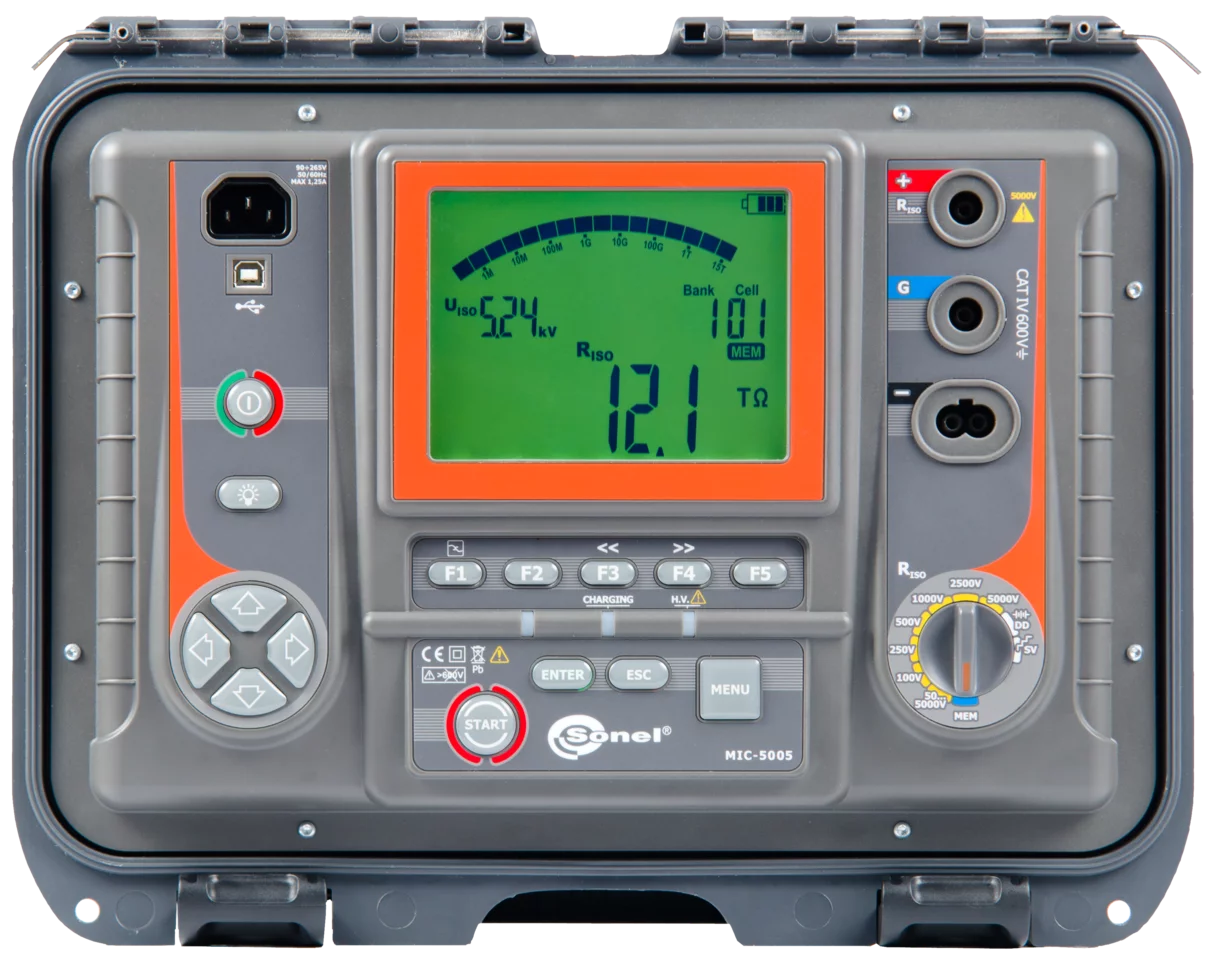

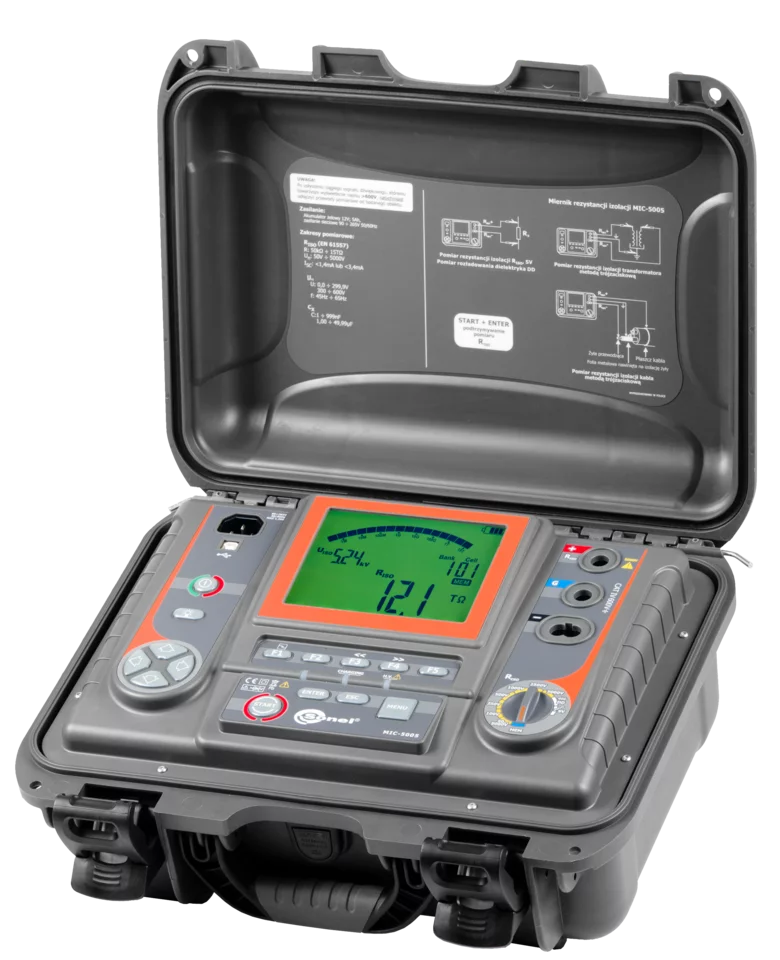

Misuratore della resistenza dell'isolamento MIC-5005

Misuratore della resistenza dell'isolamento MIC-5005-1

MIC-5005
Misuratore della resistenza dell'isolamento

Name: Misuratore della resistenza dell'isolamento
Brand: Sonel
SKU: S60-WMITMIC5005
Price: 1926.38 EUR
Availability: InStock

Indice cat. WMITMIC5005

ean 5907624042971

Sconto del 5% per gli utenti registrati

Cert. di calibrazione nel carrello

Consegna gratuita

Grado di protezione IP: IP 67

Categoria di misura: CAT III 1000 V, CAT IV 600 V

Comunicazione dei dati: Bluetooth, USB

Display: monocromatico, retroilluminato, a segmenti

1 579,00 €

1 926,38 € IVA inclusa

In magazzino

Tempi di consegna: 24h

Chiedi un'offerta

CS-1

Simulatore del cavo

52,00 €

63,44 € IVA inclusa

In magazzino

CS-5kV

Scatola di calibrazione

227,00 €

276,94 € IVA inclusa

Disponibile

Sonel Reports Plus

Sonel Reports Plus

114,00 €

139,08 € IVA inclusa

In magazzino

Test lead 1,8 m black 15 kV, shielded with ...

101,00 €

123,22 € IVA inclusa

In magazzino

Test lead 10 m blue 15 kV, CAT IV 1000V wit...

154,00 €

187,88 € IVA inclusa

Disponibile

Cavo 10 m nero 11 kV (spine a banana, scher...

179,00 €

218,38 € IVA inclusa

In magazzino

Cavo da 10 m rosso 10 kV

130,00 €

158,60 € IVA inclusa

In magazzino

Cavo da 10 m blu 11 kV (spine a banana)

130,00 €

158,60 € IVA inclusa

In magazzino

Cavo 15 kV 1,8 m CAT IV 1000 V con clip a c...

84,00 €

102,48 € IVA inclusa

Disponibile

Cavo 15 kV 1,8 m CAT IV 1000 V con clip a c...

84,00 €

102,48 € IVA inclusa

In magazzino

Entra nell'area premium delle misure della resistenza dell'isolamento

I misuratori di resistenza d'isolamento Sonel MIC-5005 è uno strumento affidabile per misurare la resistenza d'isolamento fino a 15TΩ. La corrente massima di misurazione è di 1,2mA o 3mA, che garantisce la ricarica di un oggetto ad alta capacità in poco tempo. Ogni misurazione, sia che il tempo programmato scada o che venga interrotto manualmente, termina con lo scarico dell'oggetto da parte dello strumento. Questo dispositivo è dotato di algoritmi unici che consentono di riconoscere la natura della tensione che si verifica sull'oggetto, il che permette al dispositivo di determinare se tale tensione è la tensione di rete - in tal caso la misura non verrà eseguita - o se si tratta della tensione generata da un campo elettromagnetico - in tal caso la misurazione verrà effettuata. Ciò consente di effettuare misurazioni in presenza di campi elettromagnetici molto forti che prima era impossibile.

In dotazione allo strumento MIC-5005 sono presenti accessori che garantiscono la sicurezza durante le misurazioni con tutte le tensioni disponibili - sia i puntali che le sonde e i clip a coccodrillo soddisfano standard estremamente rigorosi (resistenza alla tensione garantita fino a 11 kV per i puntali e 5,5 kV per i clip a coccodrillo e le sonde di prova). Di serie, gli accessori vengono consegnati con una pratica custodia. Grazie all'elevata resistenza del dispositivo alle interferenze, per le misurazioni possono essere utilizzati cavi con una lunghezza fino a 20 m.

Caratteristiche

Tensioni di prova scelte dalla gamma 50…5000 V, 50…1000 V ogni 10 V, 1…5 kV ogni 25 V
Visualizzazione continua della resistenza dell'isolamento e della corrente di dispersione misurata
Azzeramento automatico della capacità dell'impianto misurato dopo la conclusione della misura della resistenza dell'isolamento
Segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali
Tempo di misura impostabile - massimo 99'59'’
Tempi di misura suddivisi T₁, T₂ e T₃ per la misura di uno o due coefficienti di assorbimento dalla gamma 1... 600 s
Misura di: indice di polarizzazione (PI), coefficiente di assorbimento Ab1, Ab2, assorbimento dielettrico (DAR)
Indicazione della tensione di prova reale durante la misura
Corrente di prova 1,2 mA o 3 mA
Misura della resistenza dell'isolamento con il metodo a due e tre fili
Misura con l'utilizzo dei fili dalla lunghezza fino a 20 m
Protezione della misura dell'impianto sotto tensione
Misura della capacità durante la misurazione R_ISO
Misura con la tensione a gradini (SV)
Misura del coefficiente dell'azzeramento del dielettrico (DD)
Filtri digitali per le misure con interferenze elevate

Caratteristiche aggiuntive

Alta resistenza alle interferenze - filtri digitali (10 s, 30 s, 60 s)
Misura della capacità durante la misurazione R_ISO
Misura della corrente di dispersione durante la misurazione della resistenza dell'isolamento
Misura delle tensioni continue ed alternate nella gamma 0... 600 V
Memoria 990 celle (11880 record) con possibilità di invio senza cavo dei dati al PC (tramite Bluetooth) oppure con un cavo USB
Alimentazione diretta dalla rete oppure dai pacchi batterie incorporati.
Display retroilluminato
Tastiera retroilluminata
Lo strumento rispetta i requisiti della norma EN 61557

Misura della resistenza dell'isolamento

Gamma di misura conformemente a IEC 61557-2

R_ISOmin= U_ISOnom/I_ISOmax= 50 kΩ…15,0 TΩ (I_ISOmax =1,2 mA o 3 mA)

Portata	Risoluzione	Precisione
0…999 kΩ	1 kΩ	±(3% v.m. + 10 cifre)
1,00…9,99 MΩ	0,01 MΩ	±(3% v.m. + 10 cifre)
10,0…99,9 MΩ	0,1 MΩ	±(3% v.m. + 10 cifre)
100…999 MΩ	1 MΩ	±(3% v.m. + 10 cifre)
1,00…9,99 GΩ	0,01 GΩ	±(3% v.m. + 10 cifre)
10,0…99,9 GΩ	0,1 GΩ	±(3% v.m. + 10 cifre)
100…999 GΩ	1 GΩ	±(3,5% v.m. + 10 cifre)
1,00…9,99 TΩ	0,01 TΩ	±(7,5% v.m. + 10 cifre)
10,0…15,0 TΩ	0,1 TΩ	±(10% v.m. + 10 cifre)

“v.m.” - valore misurato

Valori della resistenza misurata dipendentemente dalla tensione di prova

Tensione U_ISO	Portata di misura
250 V	500 GΩ
500 V	1 TΩ
1000 V	2,00 TΩ
2500 V	5,00 TΩ
5000 V	15,0 TΩ

Misura della capacità

Portata	Risoluzione	Precisione
0…999 nF	1 nF	±(5% v.m. + 5 cifre)
1,00…49,99 μF	0,01 μF	±(5% v.m. + 5 cifre)

Visualizzazione del risultato di misura della capacità dopo la misurazione R_ISO
Per tensioni di prova inferiori a 100 V l'errore di prova della capacità non viene specificato

Peso e dimensioni

Parametro	Valore
Peso netto (kg)	6
Peso del pacco (kg)	9.4
Larghezza del pacco (cm)	44
Altezza del pacco (cm)	33.5
Lunghezza del pacco (cm)	31

Accessori aggiuntivi

CS-1

Simulatore del cavo

Catalogo n. WAADACS1

In magazzino

Tempi di consegna: 24h

52,00 €

63,44 € IVA inclusa

CS-5kV

Scatola di calibrazione

Catalogo n. WAADACS5KV

Disponibile

Tempi di consegna: fino a 30 giorni

227,00 €

276,94 € IVA inclusa

Sonel Reports Plus

Sonel Reports Plus

Catalogo n. WAPROREPORTSPLUS

In magazzino

Tempi di consegna: 24h

114,00 €

139,08 € IVA inclusa

Test lead 1,8 m black 15 kV, shielded with crocodile clip

Catalogo n. WAPRZ1X8BLKROE15KV

In magazzino

Tempi di consegna: 24h

101,00 €

123,22 € IVA inclusa

Test lead 10 m blue 15 kV, CAT IV 1000V with crocodile clip

Catalogo n. WAPRZ010BUKRO15KV

Disponibile

Tempi di consegna: fino a 7 giorni

154,00 €

187,88 € IVA inclusa

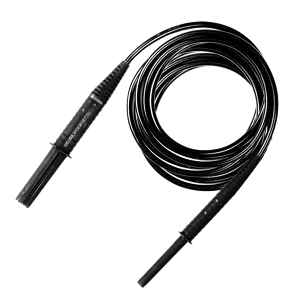

Cavo 10 m nero 11 kV (spine a banana, schermato)

Catalogo n. WAPRZ010BLBBE10K

In magazzino

Tempi di consegna: 24h

179,00 €

218,38 € IVA inclusa

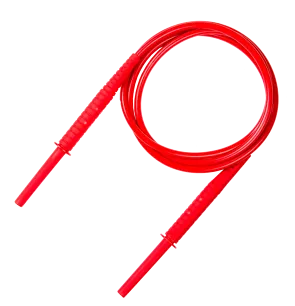

Cavo da 10 m rosso 10 kV

Catalogo n. WAPRZ010REBB10K

In magazzino

Tempi di consegna: 24h

130,00 €

158,60 € IVA inclusa

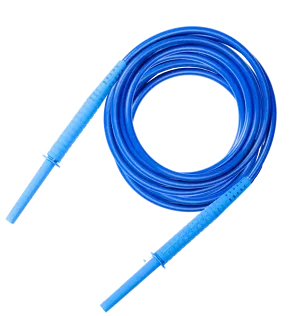

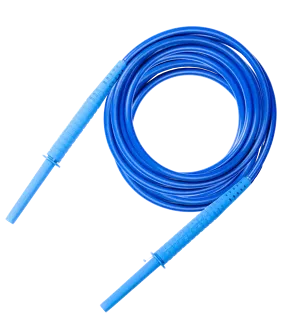

Cavo da 10 m blu 11 kV (spine a banana)
