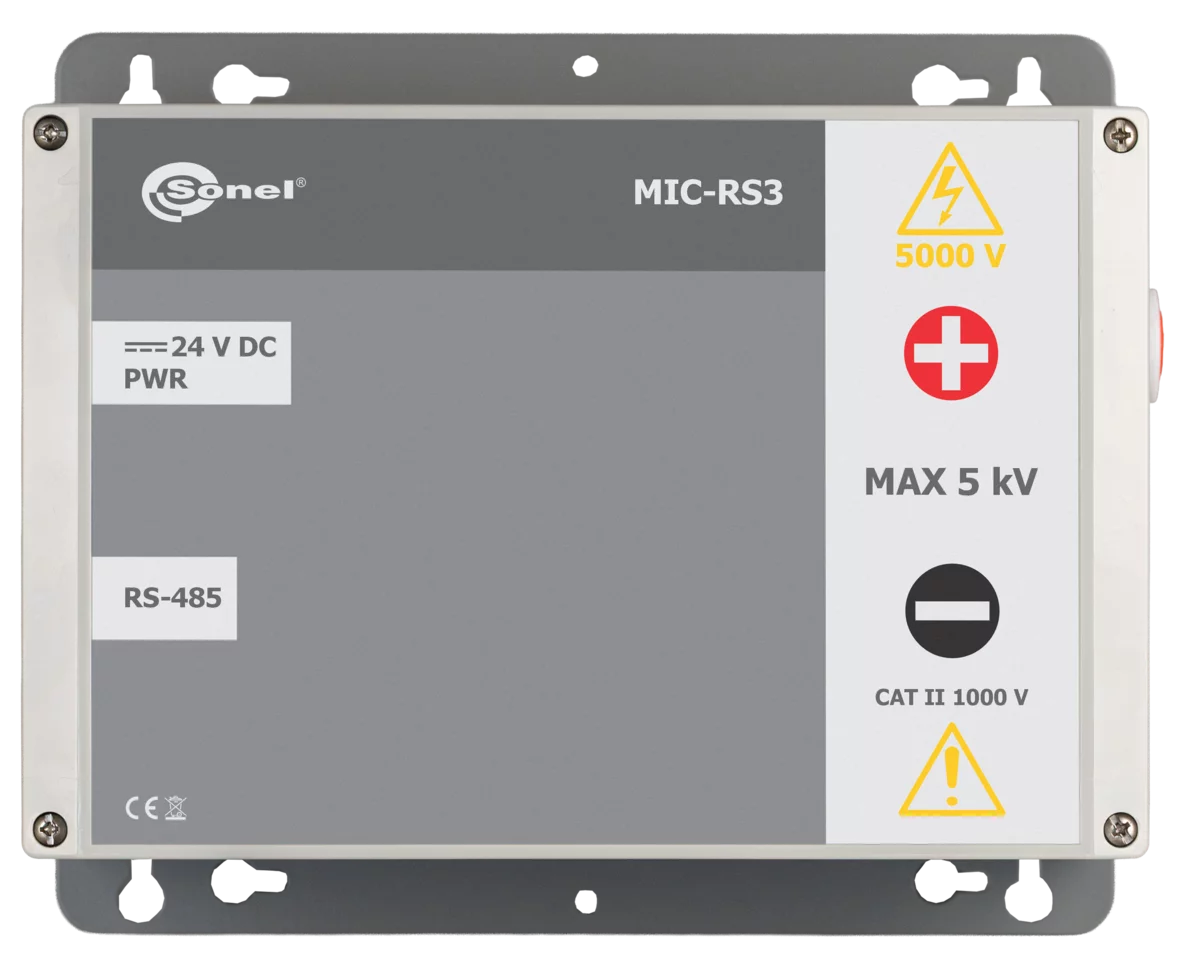

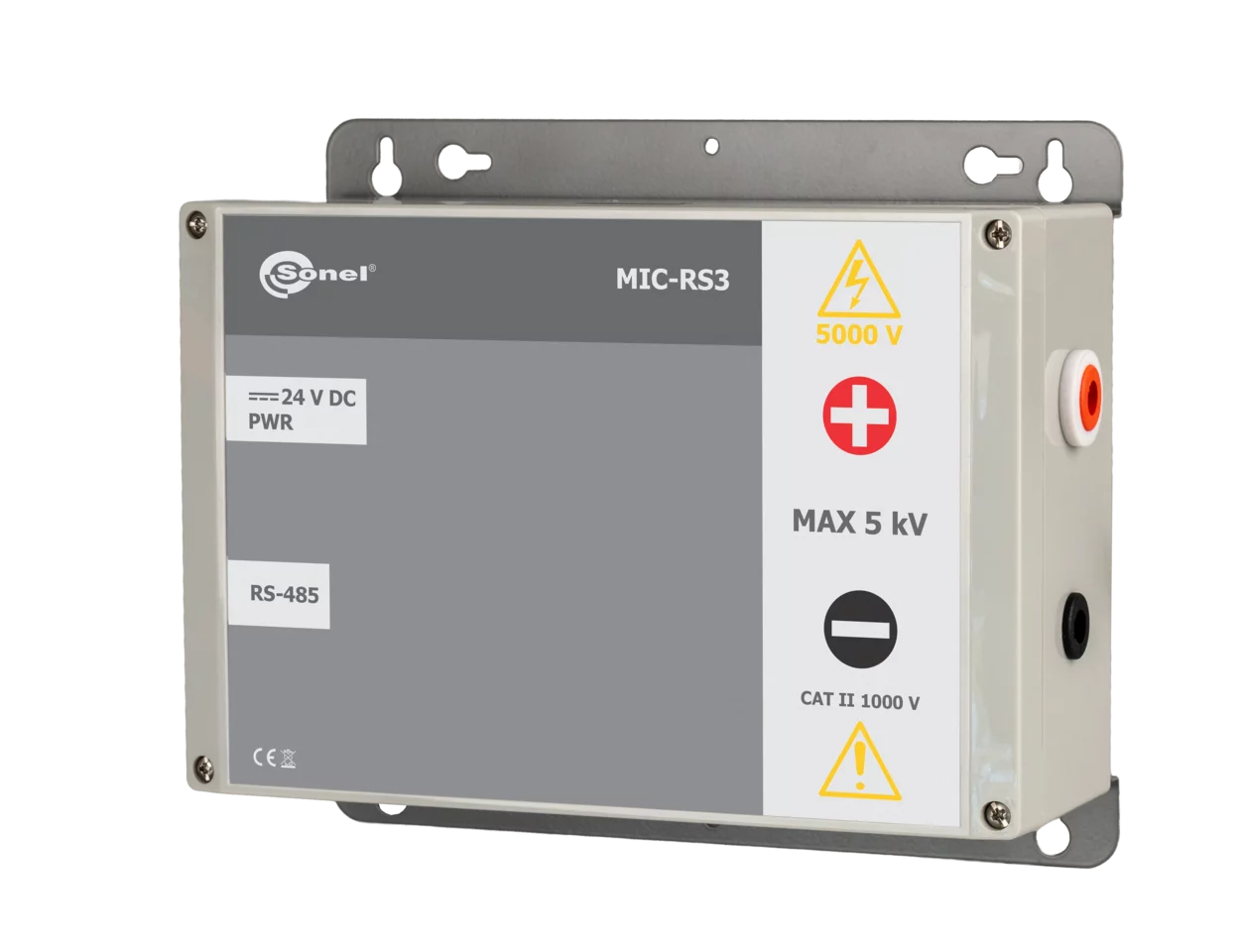

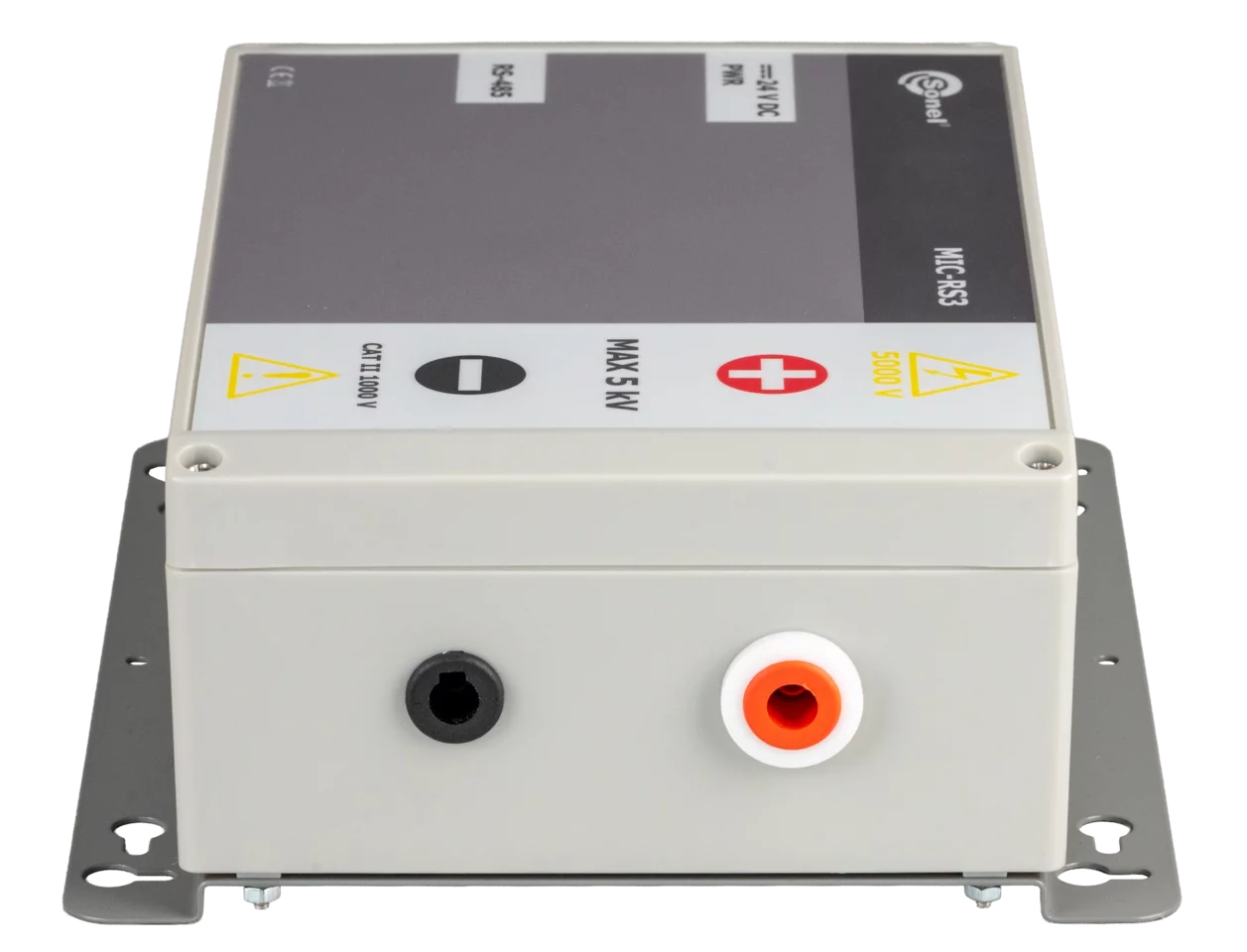

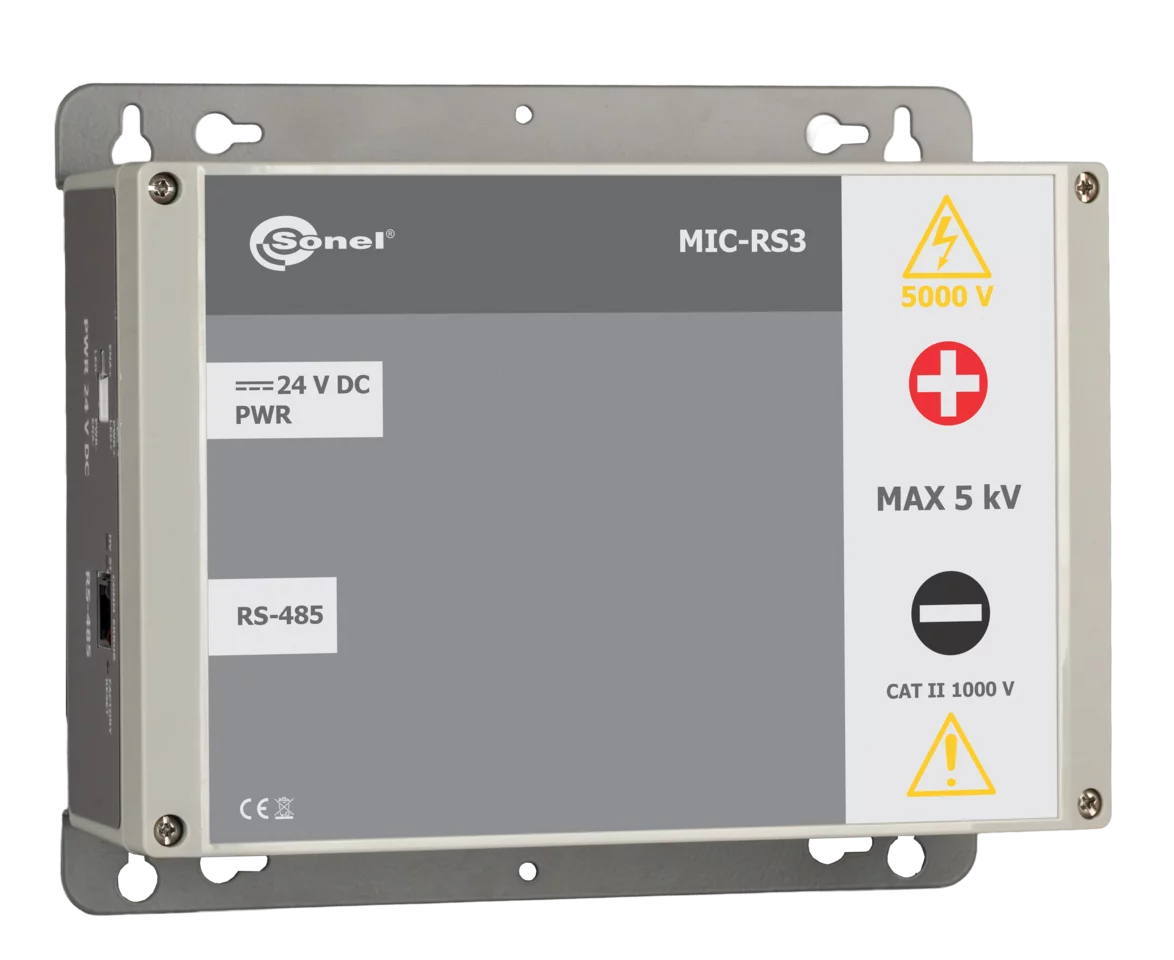

MIC-RS3

Misuratore della resistenza dell’isolamento

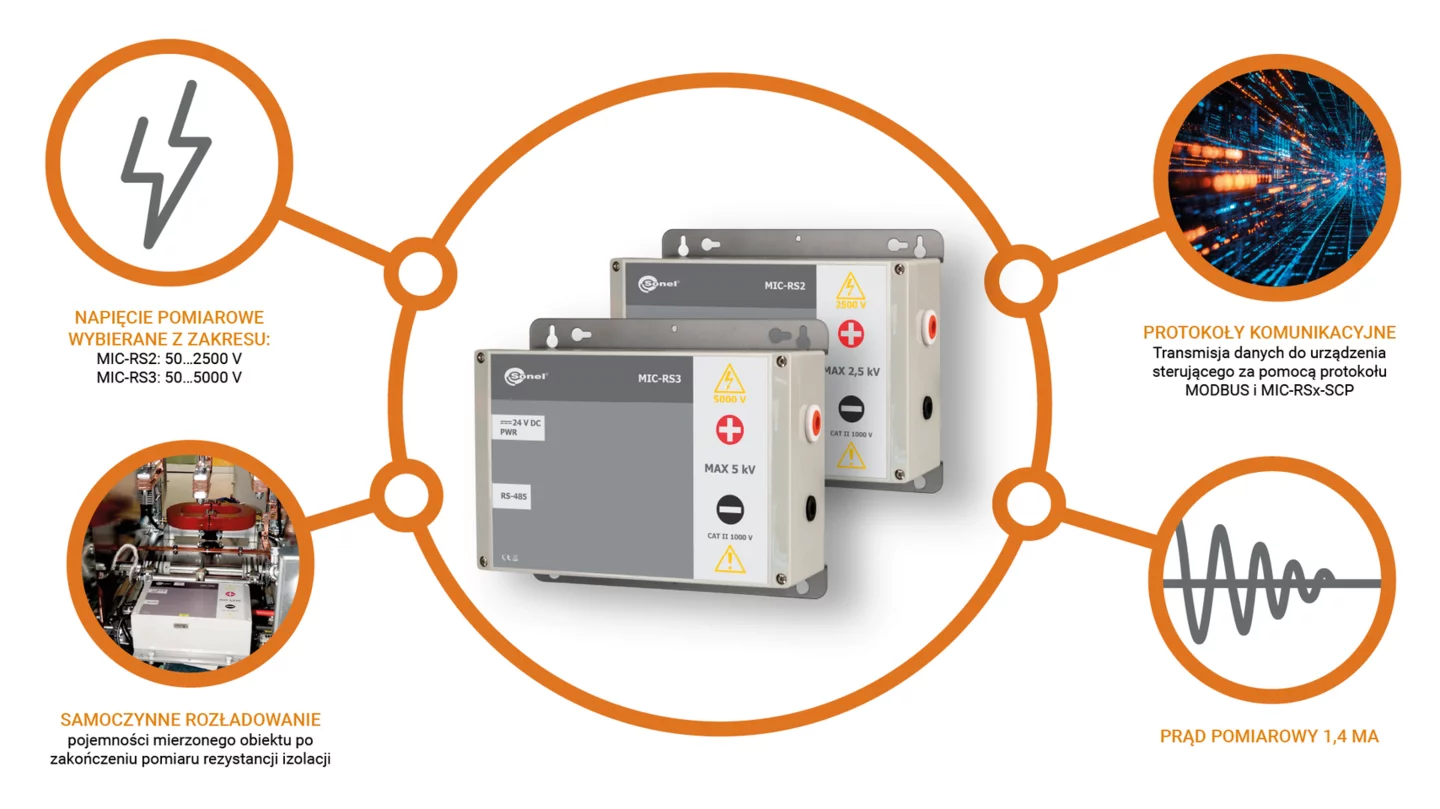

Caratteristiche

• Tensione di prova scelta dalla gamma 50...5000 V
• Azzeramento automatico della capacità dell’impianto misurato dopo la conclusione della misura della resistenza dell’isolamento
• Corrente di prova 1,4 mA
• Protezione della misura dell’impianto sotto tensione

Caratteristiche aggiuntive

• Misurazione della capacità dopo la misurazione di R_ISO

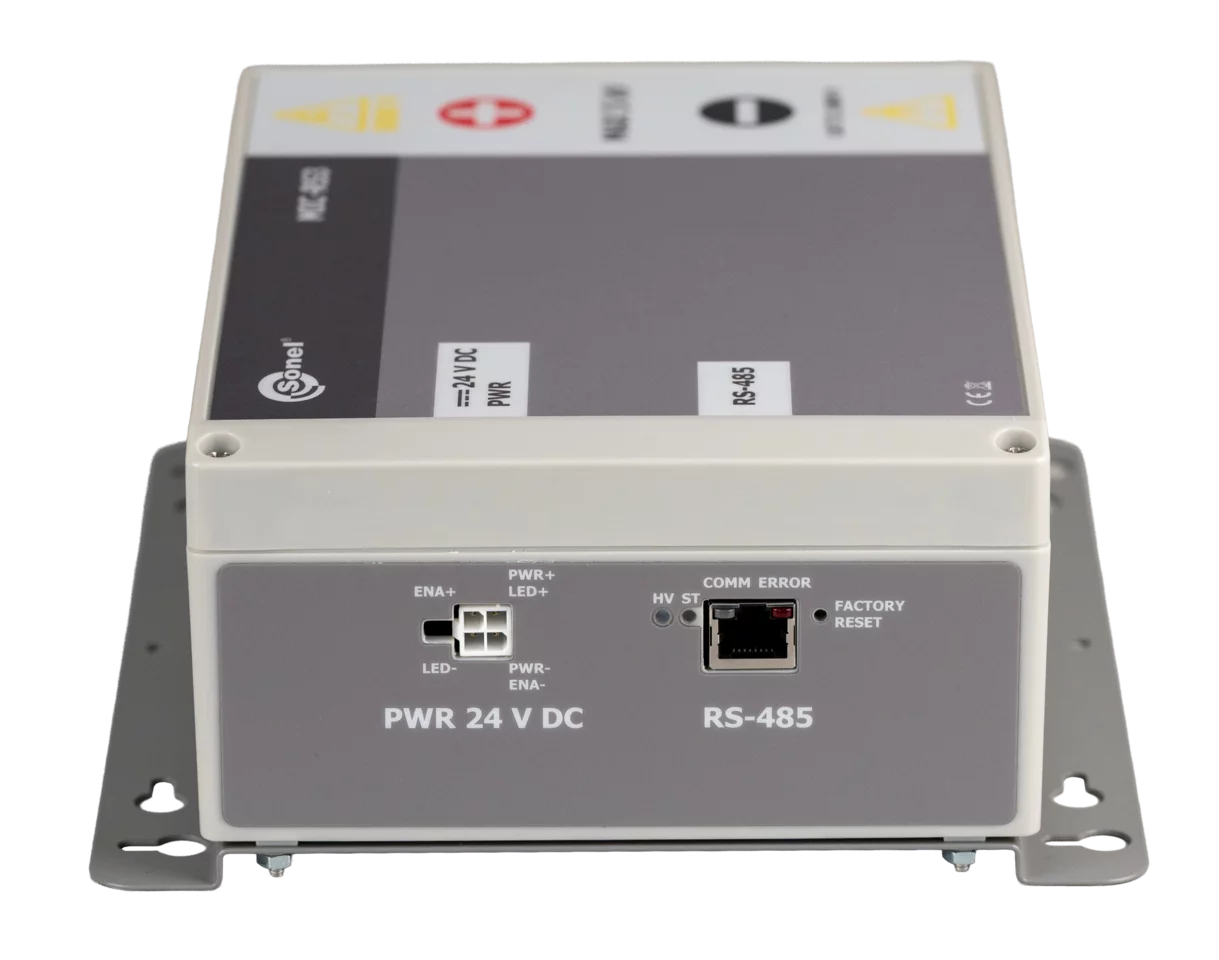

• Interfaccia RS-485
• Trasferimento dati al dispositivo di comando tramite  il protocollo di comunicazione MIC-RSx-SCP o Modbus
• Alimentazione esterna
• Lo strumento rispetta i requisiti della norma EN IEC 61557

Caratteristiche distintive

Il misuratore è destinato per incasso/montaggio fisso. Svolge un ruolo secondario (Secondary/Slave), ovvero esegue i comandi forniti dal dispositivo di comando (Main/Master) e non avvia autonomamente il trasferimento. Permette la misurazione della resistenza dell’isolamento con la tensione di prova fino a 5000 V.

È possibile eseguire le misurazioni in due modalità: automatica (continua) e manuale (unica). Nell’ambito delle prove automatizzate si può programmare la misurazione o meno della capacità.

Reazione e comunicazione

Per comandare il misuratore dal livello del dispositivo di comando (Main/Master) serve il protocollo di comunicazione seriale MIC-RSx-SCP o il protocolo di comunicazione Modbus. Utilizzandolo si può, per esempio, avviare o arrestare la misurazione della resistenza, leggere il risultato della misurazione oppure modificare la configurazione del dispositivo.

Obiettivo: Industria 4.0

Lo strumento di misura è stato progettato per un’agevole integrazione con le principali piattaforme di automazione e gestione dell’energia (ad es. sistemi basati sull’architettura EcoStruxure di Schneider Electric). L’impiego del protocollo standard Modbus RTU su bus RS-485 consente:

• Integrazione con PLC e SCADA – il collegamento diretto ai controllori logici programmabili (PLC) e ai sistemi di visualizzazione SCADA permette la raccolta e l’analisi centralizzata dei dati di misurazione;
• Automazione e manutenzione predittiva – il controllo remoto delle misure (avvio/arresto, modalità continua) e la lettura dei risultati in tempo reale supportano il passaggio dalla manutenzione preventiva a strategie di manutenzione predittiva;

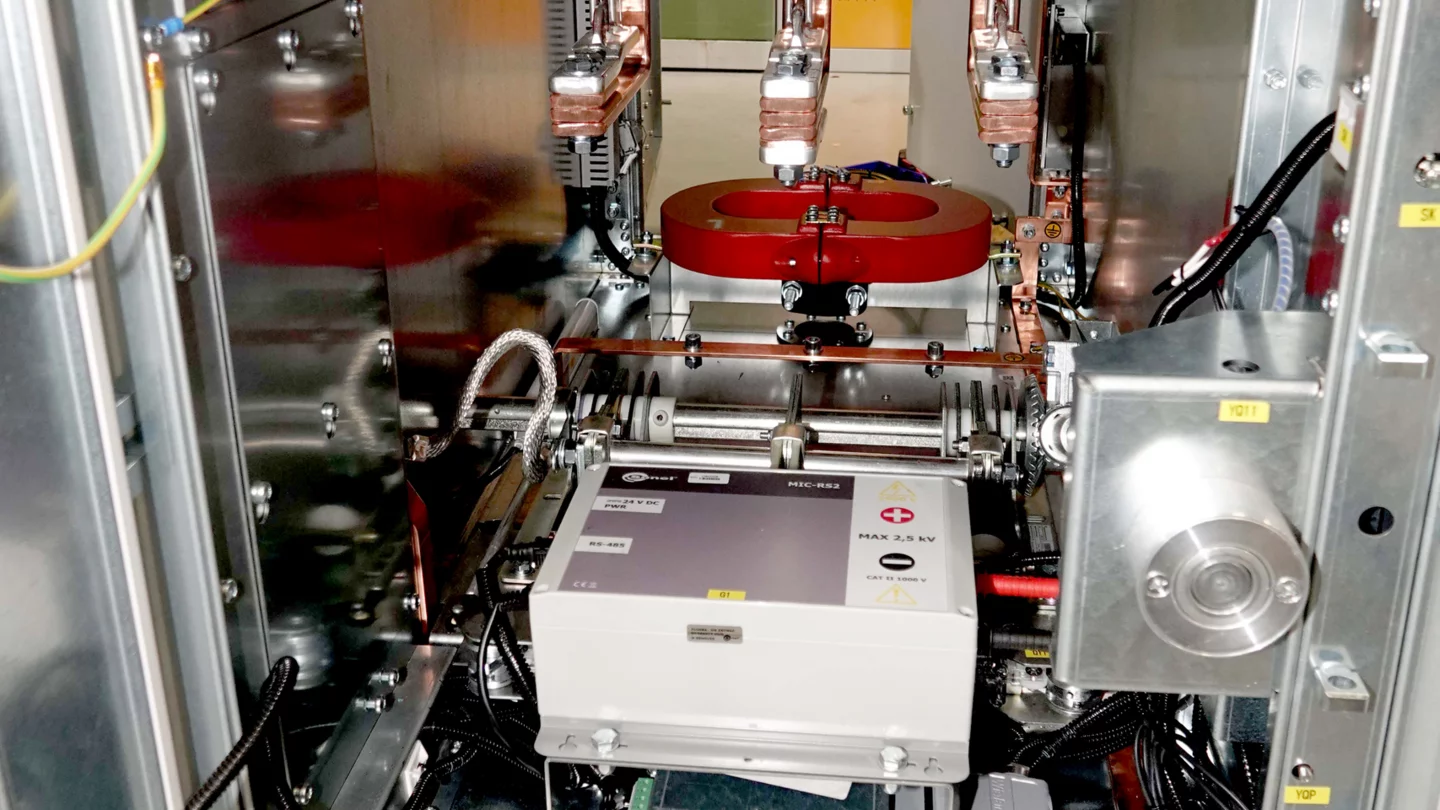

• Flessibilità e scalabilità – l’adozione di Modbus RTU facilita l’installazione dei misuratori sia in quadri di media tensione (MT) nuovi che in quelli modernizzati, garantendo il monitoraggio continuo dello stato di isolamento delle apparecchiature critiche.

Tale approccio garantisce non solo un’elevata affidabilità tecnica, ma anche tangibili vantaggi operativi e la conformità ai moderni standard di gestione delle infrastrutture industriali.
