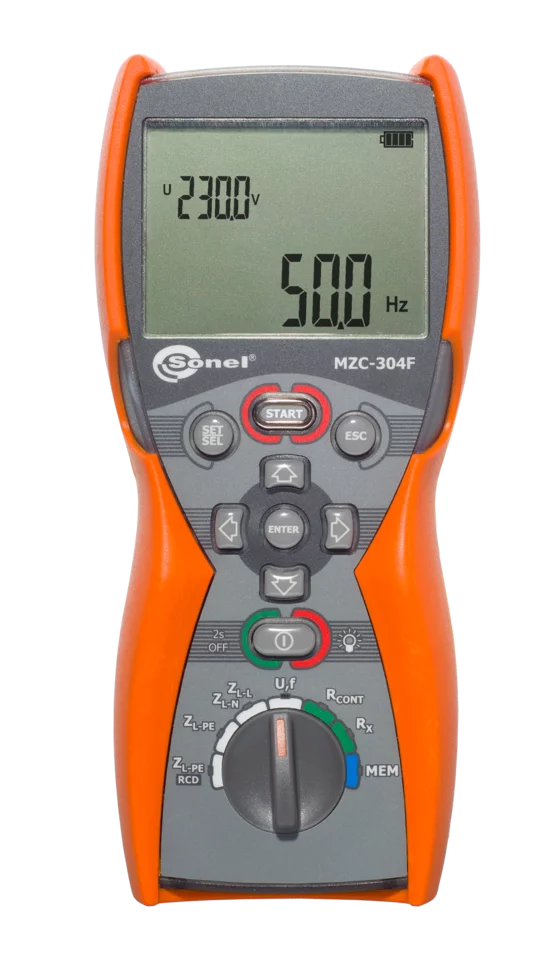

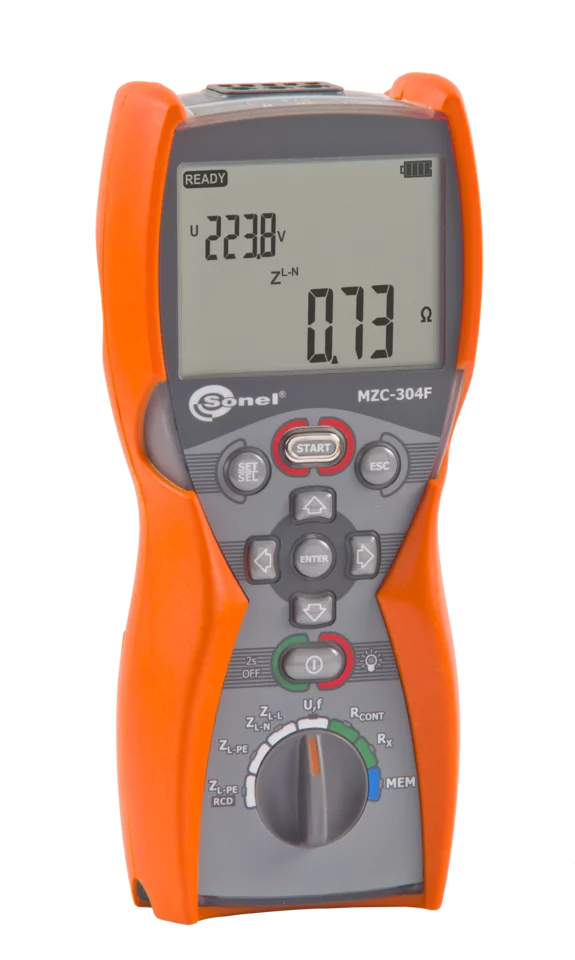

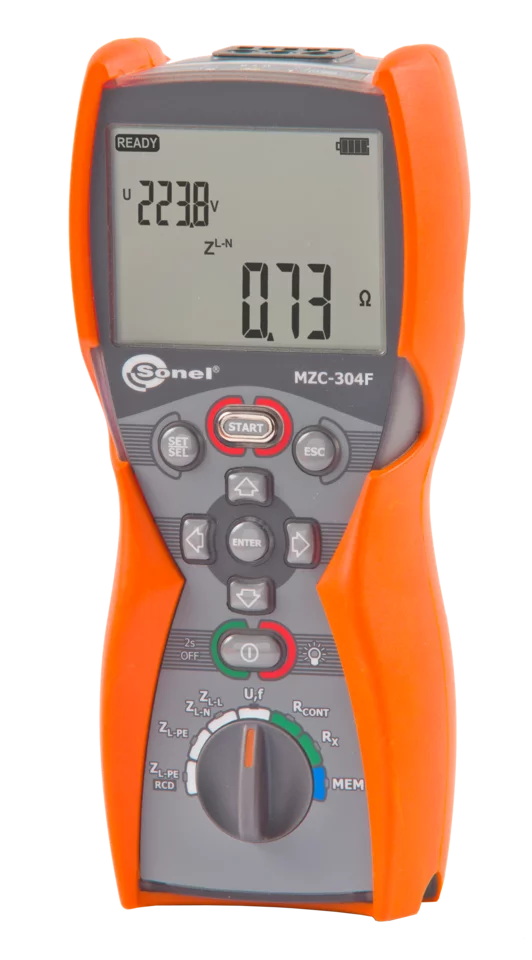

MZC-304F

Misuratore di impedenza dell'anello di guasto

Indice cat. WMITMZC304F

ean 5907624012561




Grado di protezione IP: IP 67

Categoria di misura: CAT III 600 V, CAT IV 300 V

Comunicazione dei dati: Bluetooth

Display: monocromatico, retroilluminato, a segmenti

607,00 €

740,54 € IVA inclusa

In magazzino

Tempi di consegna: 24h

Accessori aggiuntivi

AGT-32P

Adattatore per prese trifase 32A

56,00 €

68,32 € IVA inclusa

Disponibile

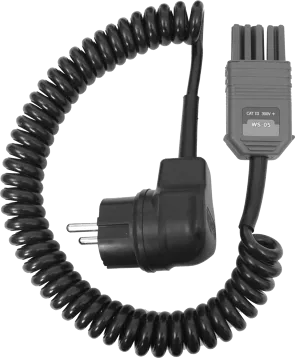

WS-03

Adattatore con pulsante di attivazione dell...

52,00 €

63,44 € IVA inclusa

In magazzino

AGT-16P

Adattatore per prese trifase 16A

52,00 €

63,44 € IVA inclusa

In magazzino

Sonel Reports Plus

Sonel Reports Plus

114,00 €

139,08 € IVA inclusa

In magazzino

Cavo da 10 m rosso 1 kV (spine a banana)

29,00 €

35,38 € IVA inclusa

Disponibile

Cavo da 20 m rosso 1 kV (spine a banana)

31,00 €

37,82 € IVA inclusa

In magazzino

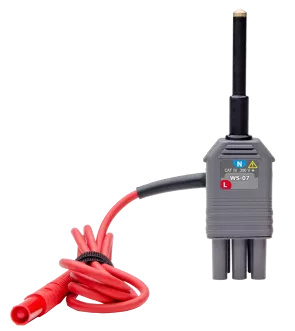

WS-07

Adattatore per misurare l'impedenza dell'an...

25,00 €

30,50 € IVA inclusa

In magazzino

AGT-16C

Adattatore per prese trifase 16A

61,00 €

74,42 € IVA inclusa

In magazzino

AGT-32C

Adattatore per prese trifase 32A

70,00 €

85,40 € IVA inclusa

In magazzino

AGT-32T

Adattatore per prese industriali monofase 3...

70,00 €

85,40 € IVA inclusa

In magazzino

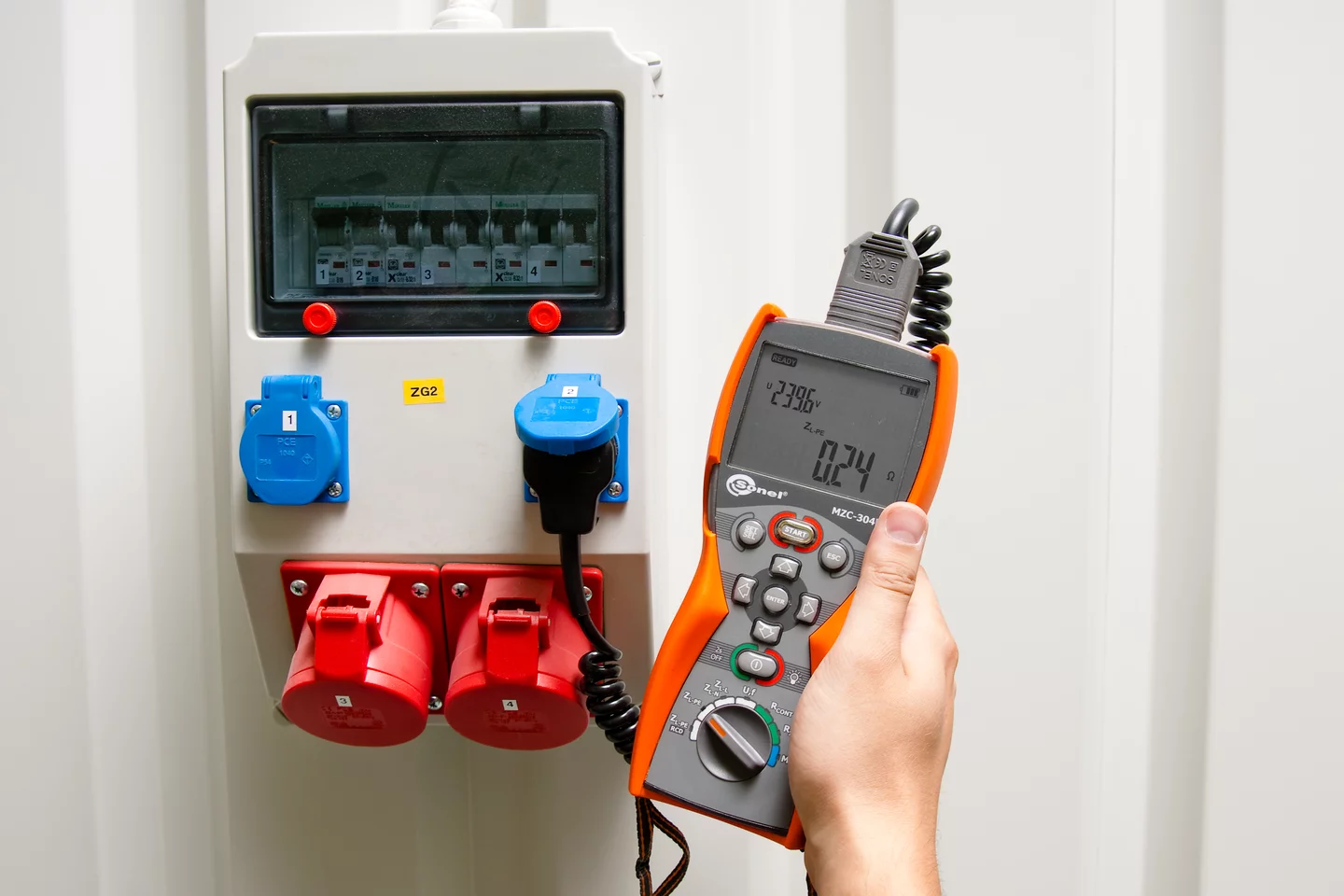

Misura dell'anello di guasto e non solo

Scopri Sonel MZC-304F, il misuratore dell'impedenza dell'anello di guasto compatto con molte funzioni di misurazione.

Il modello presentato è uno dei più piccoli strumenti disponibili sul mercato, destinato alle misure dell'impedenza dell'anello di guasto su reti a 230/400 V e alle misure di continuità dei collegamenti di protezione ed equipotenziali. Il misuratore MZC-304F esegue misure dell'anello di guasto con una risoluzione di 0,01 Ω, anche nel caso di misure in reti protette con RCD. Grazie alla tastiera e al display retroilluminati, il dispositivo può essere utilizzato anche in condizioni di scarsa illuminazione. Il dispositivo è dotato di un involucro a tenuta stagna con protezione IP67, caratterizzato da un'eccellente resistenza e che assicura un funzionamento regolare anche in condizioni ambientali avverse.

Il dispositivo soddisfa i requisiti specificati nella norma EN 61557.

Funzionalità

  • Misura di impedenza dell'anello di guasto con la risoluzione 0,01 Ω.
  • Misura di impedenza con la corrente bassa nei circuiti protetti con RCD ≥30 mA con la risoluzione 0,01 Ω (portata 180...270 V).
  • Lavoro nelle reti dalle tensioni 220/380 V, 230 V/400 V, 240/415 V (portata di lavoro 180...460 V).
  • Portata di lavoro delle tensioni: 180…270 V (per ZL-PE e ZL-N) e 180…460 V (per ZL-L).
  • Corrente massima di misura: 7,6 A per 230 V (3x10 ms), 13,3 A per 400 V (3x10 ms).
  • Frequenza di lavoro 45...65 Hz.
  • Calcolo della corrente di corto-circuito Ik.
  • Misura per cavi invertiti L e N.
  • Indicazione di resistenza RS e reattanza XS dell'anello di guasto.
  • Misura a bassa tensione della continuità e della resistenza del circuito.

Caratteristiche aggiuntive

  • Elettrodo tattile - verifica rapida della correttezza della connessione del cavo PE.
  • Misura di tensioni alternate 0...500 V.
  • Misura di frequenza 45,0...65,0 Hz.
  • Memoria 990 risultati, connessione con il PC tramite Bluetooth.
  • Alimentazione a batteria 4 x LR6 oppure 4 x NiMH.

Applicazione

Apparecchio dedicato per il personale addetto alle misure negli edifici uni- e multifamiliari, edifici adibiti a uffici, stabilimenti industriali e tutti gli altri luoghi muniti di impianti elettrici di bassa tensione. Inoltre, il misuratore è destinato ai servizi di manutenzione degli impianti, dove la corrente di corto-circuito raggiunge 4,4 kA (misure conformi alla norma EN 61557). Il misuratore MZC-304 è anche un apparecchio perfetto per la verifica dei circuiti dove viene applicata la protezione supplementare sotto forma di interruttori differenziali.
