nowość

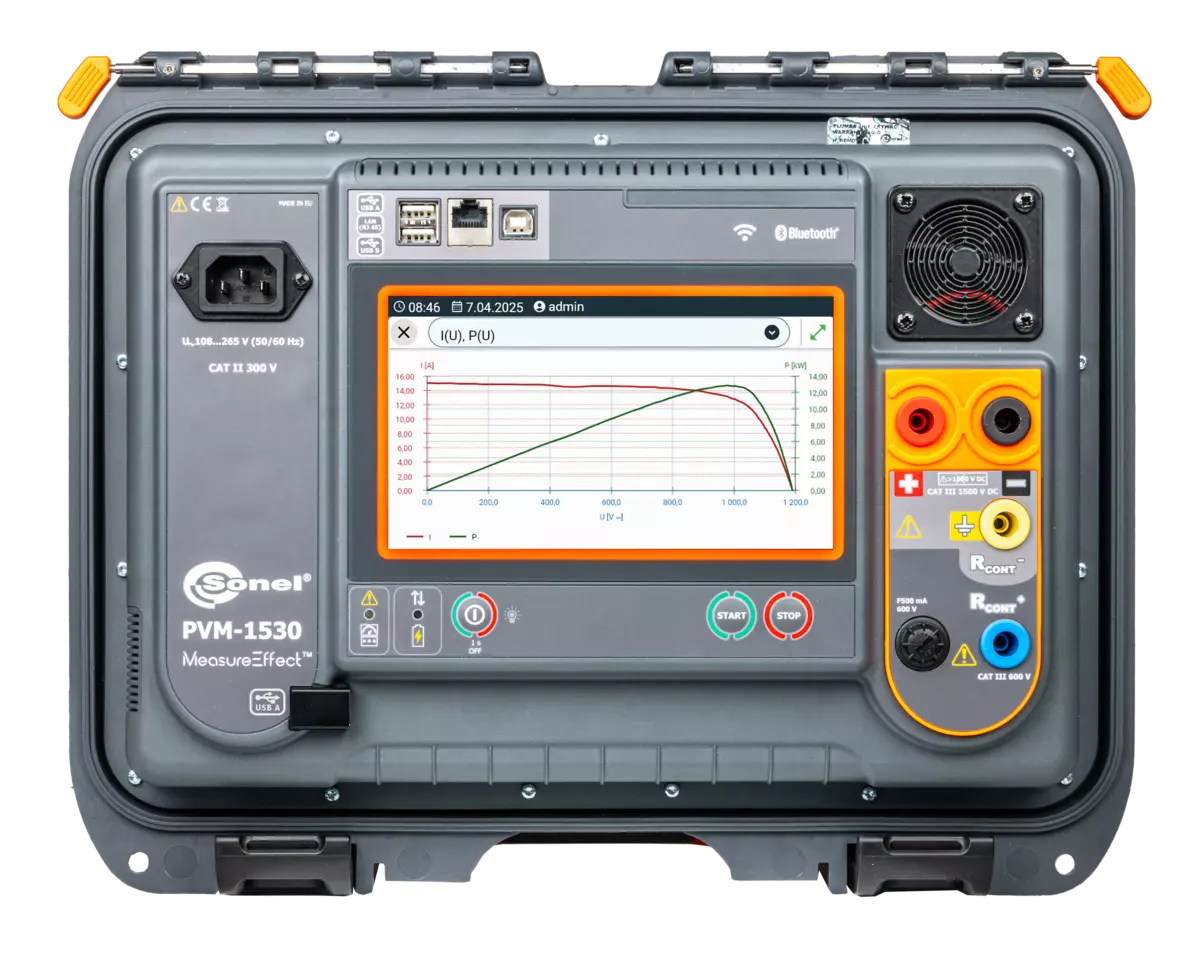

PVM-1530

Misuratore per impianti fotovoltaici

Indeks kat. WMITPVM1530

ean 5907624022188

Grado di protezione IP: IP65

Categoria di misura: ,

Comunicazione dei dati: Bluetooth, USB, Wi-Fi

Display: a tatto, grafico, a colori, retroilluminato

6.626,00 €

8.083,72 € brutto

Dostępny

Czas realizacji: do 30 dni

Akcesoria dodatkowe

AGT-16P

Adattatore per prese trifase 16 A

52,00 €

63,44 € brutto

Dostępny w magazynie

AGT-32P

Adattatore per prese trifase 32 A

56,00 €

68,32 € brutto

Dostępny w magazynie

Sonel Reports Plus

Sonel Reports Plus

114,00 €

139,08 € brutto

Dostępny w magazynie

AC-16

Adattatore splitter

47,00 €

57,34 € brutto

Dostępny w magazynie

AGT-16C

Adattatore per prese trifase 16 A

61,00 €

74,42 € brutto

niedostępny

AGT-16T

Adattatore per prese industriali monofase 1...

61,00 €

74,42 € brutto

zostało niewiele sztuk

AGT-32C

Adattatore per prese trifase 32 A

70,00 €

85,40 € brutto

zostało niewiele sztuk

AGT-32T

Adattatore per prese industriali monofase 3...

70,00 €

85,40 € brutto

zostało niewiele sztuk

AGT-63P

Adattatore per prese trifase 63 A

130,00 €

158,60 € brutto

Dostępny w magazynie

MC-4

Connettore MC4 per la misurazione della pot...

niedostępny

Opis

Dane techniczne

Akcesoria w zestawie

Akcesoria dodatkowe

Opinie

Pliki do pobrania

Pasuje do

Profesjonalny miernik instalacji fotowoltaicznych do 1500 V

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1. Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1. Co więcej, umożliwia również przeliczanie parametrów na warunki STC według normy IEC 60891. Wszechstronny, a jednocześnie prosty w obsłudze, bezbłędnie wykonuje swoje zadania w zakresie monitorowania parametrów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV).

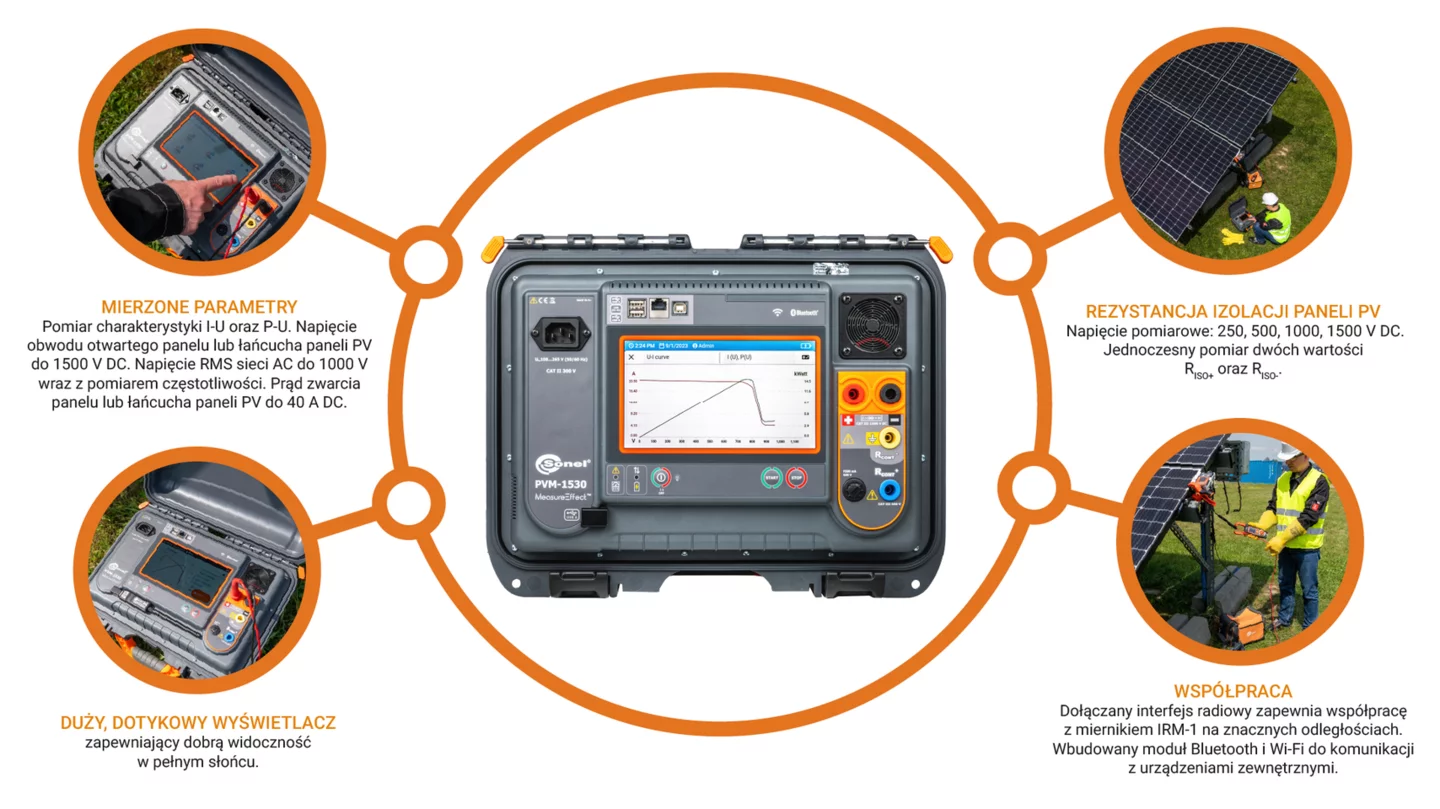

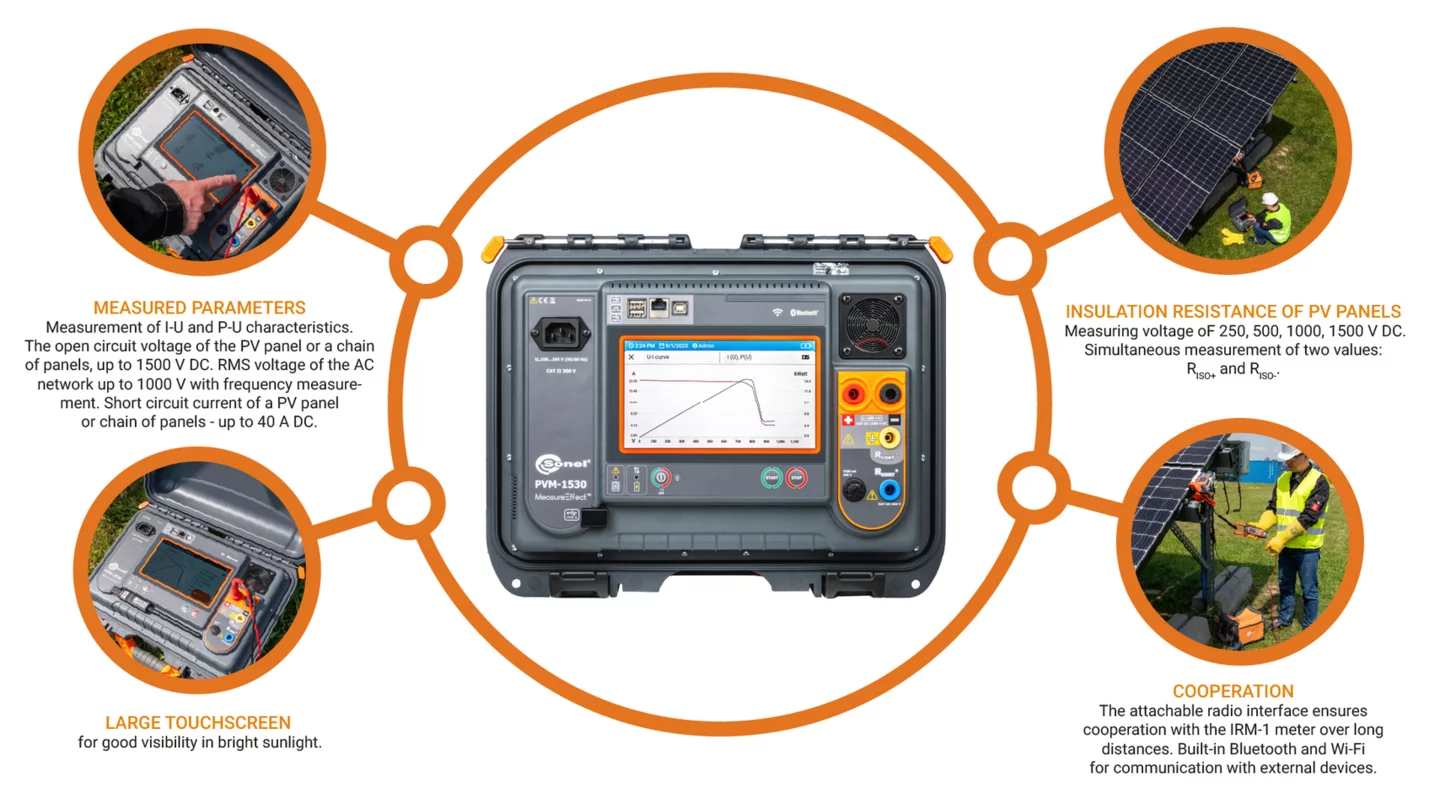

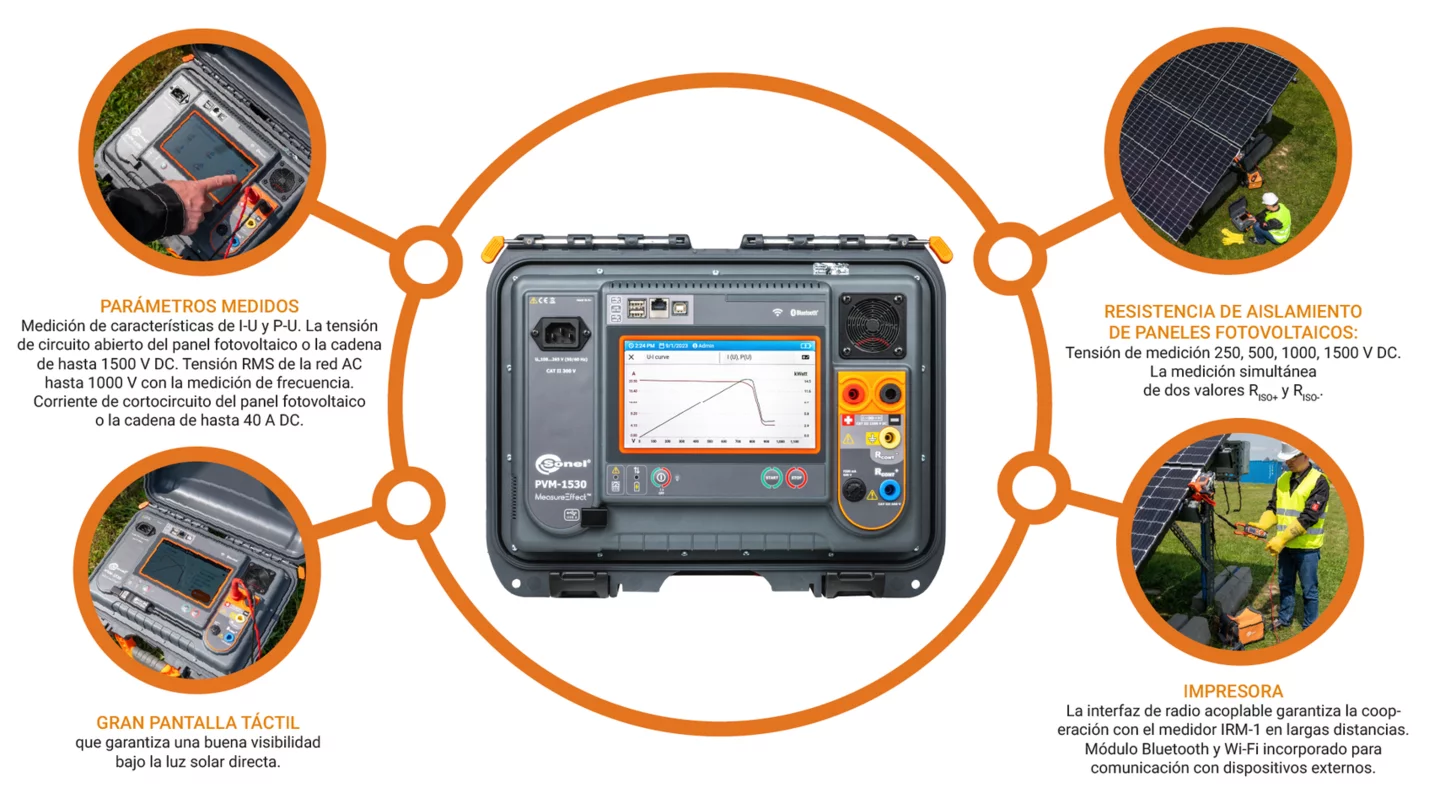

Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
  • Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1.
  • Możliwość definiowania procedur pomiarowych.
  • Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia  i temperatury IRM-1.
  • Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
  • Dołączany interfejs radiowy zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth i Wi-Fi do komunikacji z urządzeniami zewnętrznymi.
  • Duża pamięć pomiarów w formie struktury.
  • Duży, dotykowy wyświetlacz zapewniający dobrą widoczność w pełnym słońcu.

Mierzone parametry

  • Pomiar charakterystyki I-U oraz P-U. Przeliczanie na warunki STC.
  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1500 V DC.
  • Napięcie RMS sieci AC do 1000 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 40 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500, 1000, 1500 V DC, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500, 1000 V DC.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.

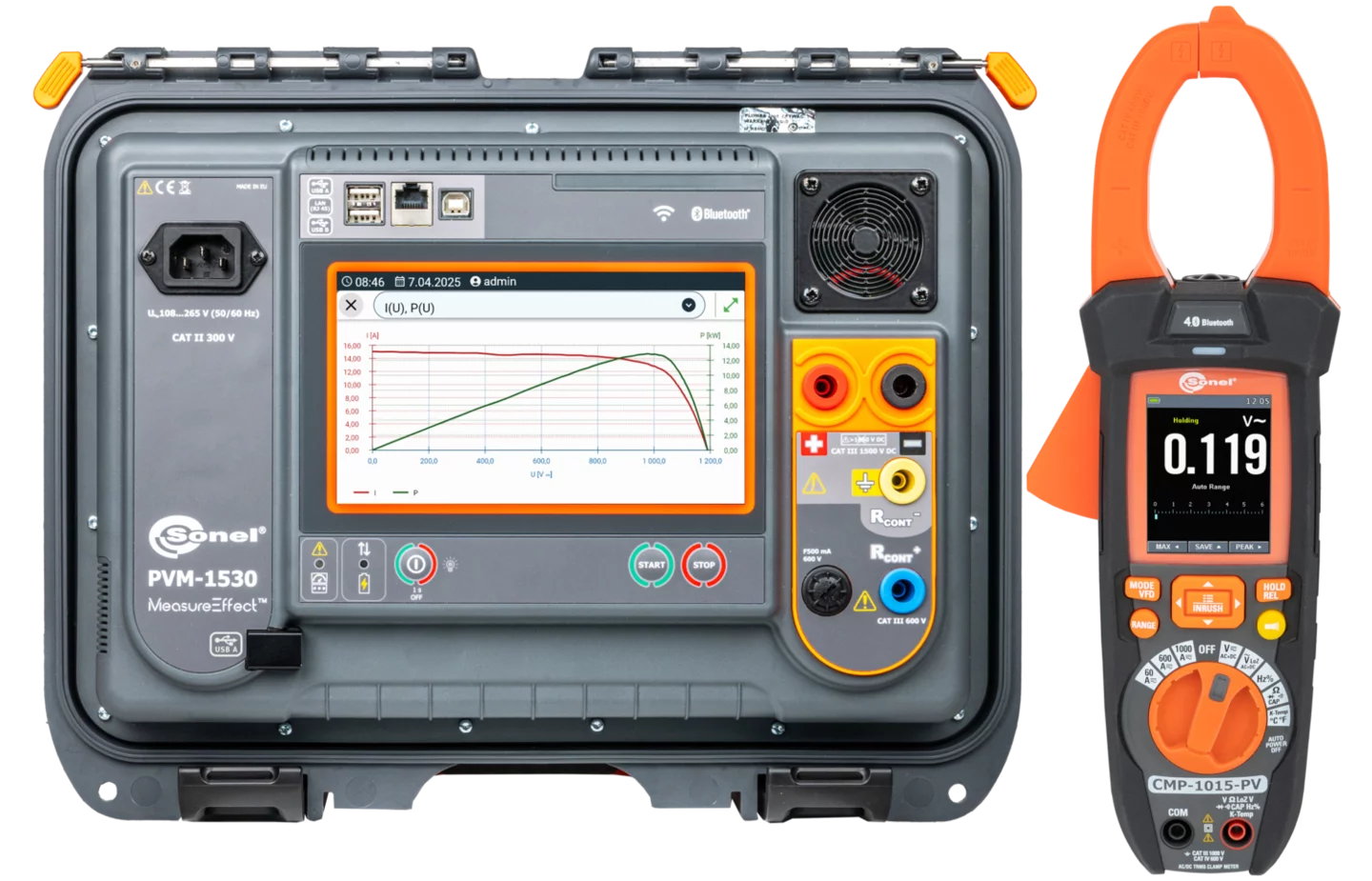

  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą miernika CMP-1015-PV.
  • Pomiar mocy AC/DC.
  • Test diod bypass, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000, 1500 V DC.

Pomiary kat. 1 oraz charakterystyka I-U

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą ekranu dotykowego. Ekran jest duży, kolorowy i z mocnym podświetleniem, aby obsługa w pełnym słońcu nie stanowiła problemu. Obszerna pamięć strukturalna wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

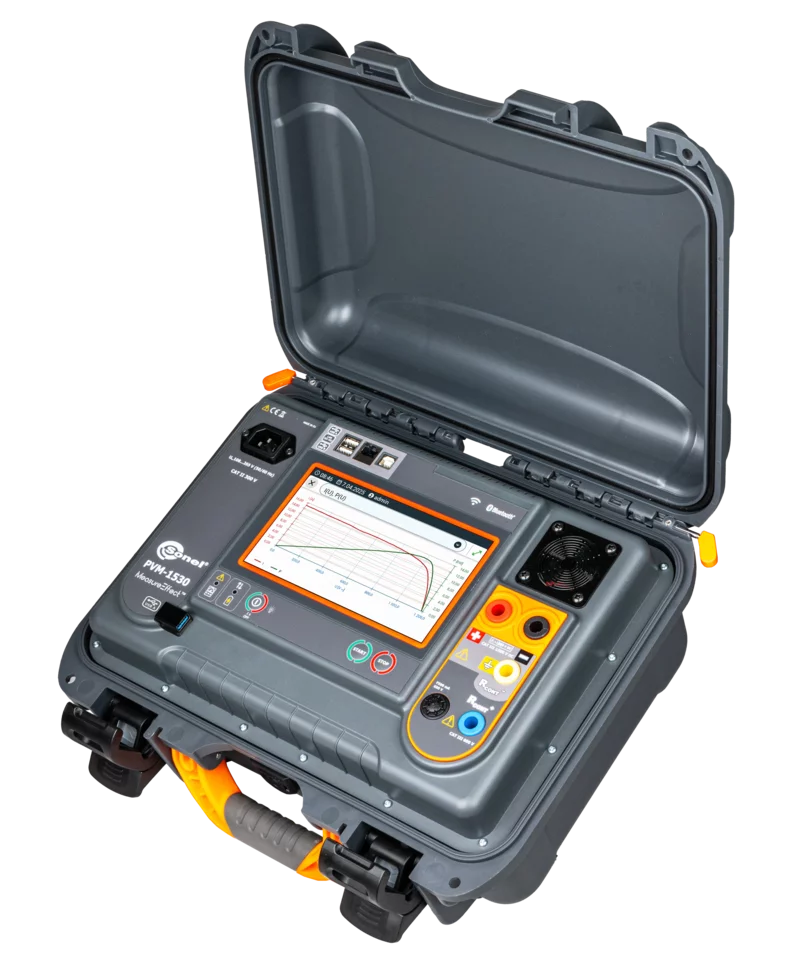

Szczelność i wytrzymałość

Mierniki świetnie radzą sobie w trudnych warunkach środowiskowych. Obudowa walizkowa PVM-1530 jest wytrzymała i szczelna po zamknięciu, aby łatwo można było zapewnić ochronę miernika podczas pomiaru.

Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1530 można przenieść do komputera za pomocą komunikacji przewodowej oraz bezprzewodowej. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów PVM-1530 oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
