PVM-1020 | IRM-1 | MRU-10 | KT-256F | |
---|---|---|---|---|
Sicurezza e condizioni operative | ||||
Categoria di misura secondo EN 61010 | IV 300 V, III 600 V, II 1000 V DC | - | III 300 V | - |
Grado di protezione | IP65 | IP65 | IP67 | IP54 |
Dimensioni | 228 x 102 x 61 mm | 134 x 79 x 28 mm | 220 x 102 x 61 mm | 194 x 62 x 76 mm |
Peso | ca. 1,0 kg | ca. 0,2 kg | ca. 0,7 kg | ca. 0,4 kg |
Memoria e comunicazione | ||||
Memoria | 4 059 record | memoria di misura dell’utente: 999 record registratore: 5000 record |
- | 32 GB |
Trasmissione dati | Bluetooth | USB | - | USB |
Comunicazione con l’IRM-1 | LoRa | - | - | - |
Comunicazione con il misuratore master | - | LoRa | - | - |
negozio ufficiale del produttore
30 giorni per il reso gratuito
5% di sconto per gli utenti registrati
E-mail: negozio@sonel.it
Telefono: 02 701 22 460

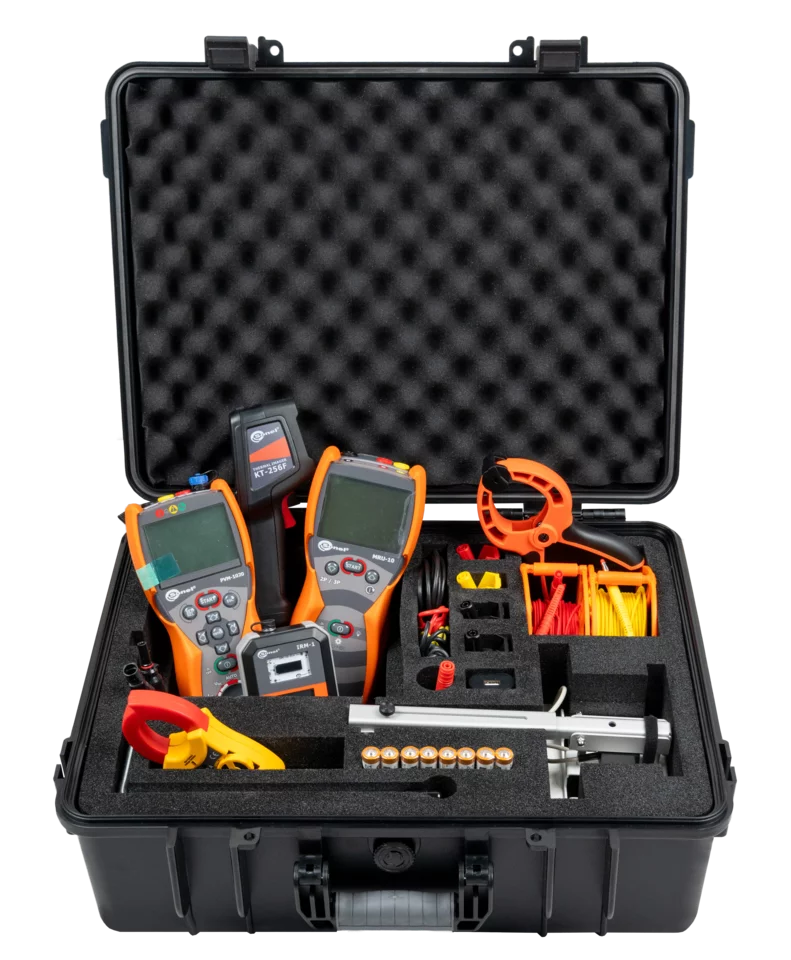

Misure complete del sistema fotovoltaico
Un set di strumenti di misura con accessori. Il set comprende:
- misuratore per impianti fotovoltaici Sonel PVM-1020,
- misuratore di energia solare e temperatura Sonel IRM-1,
- misuratore della resistenza di terra Sonel MRU-10,
- termocamera Sonel KT-256F.
Le capacità
- PVM-1020 | Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
- PVM-1020 | Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
- IRM-1 | Misura dell’insolazione e della temperatura.
- IRM-1 | Interfaccia LoRa per la comunicazione con il misuratore master – portata molto più ampia del Bluetooth!
- MRU-10 | Misure di resistenza di terra di impianti fotovoltaici con il metodo dei 3 poli.
- KT-256F | Diagnostica a infrarossi.

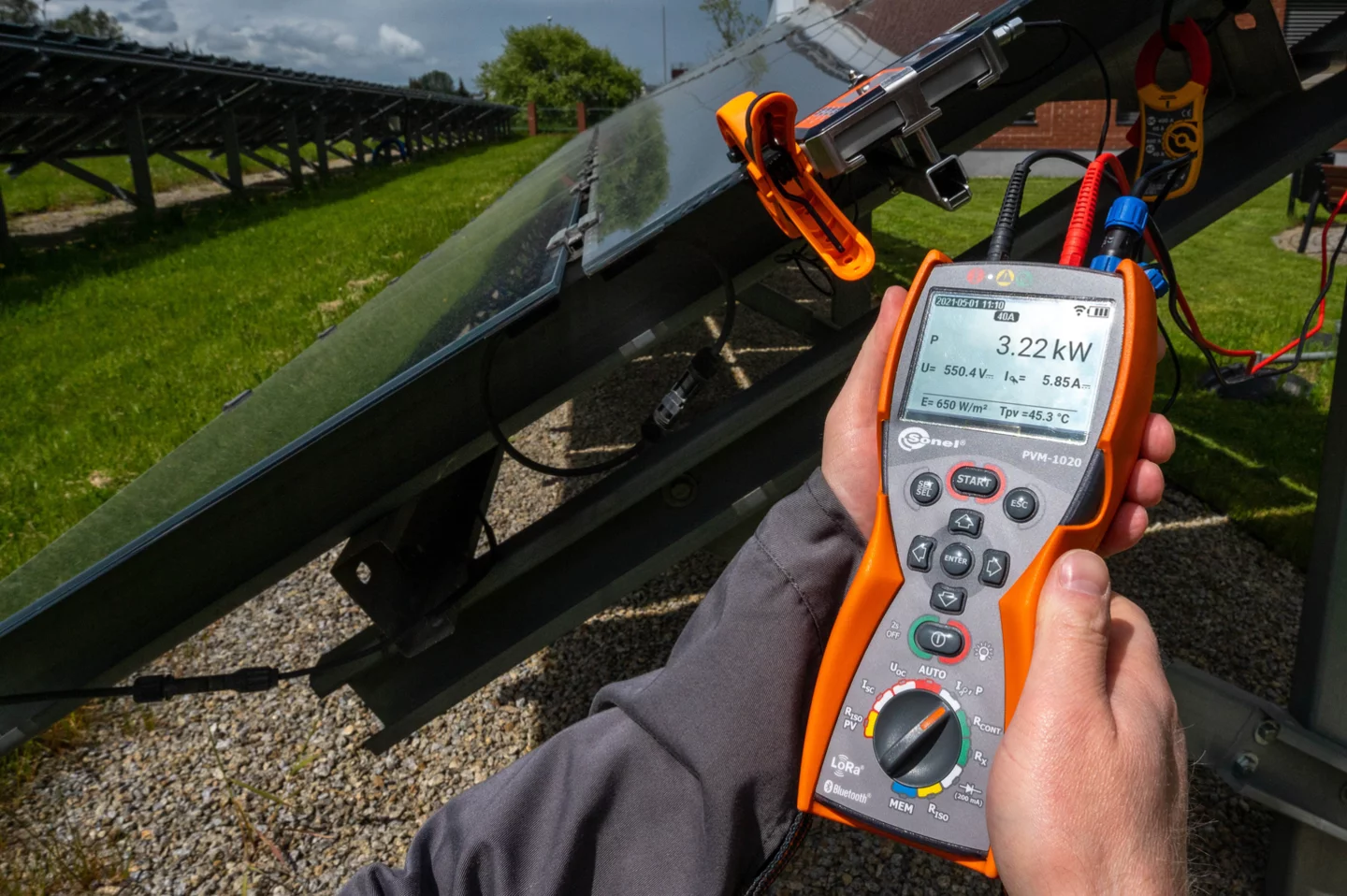

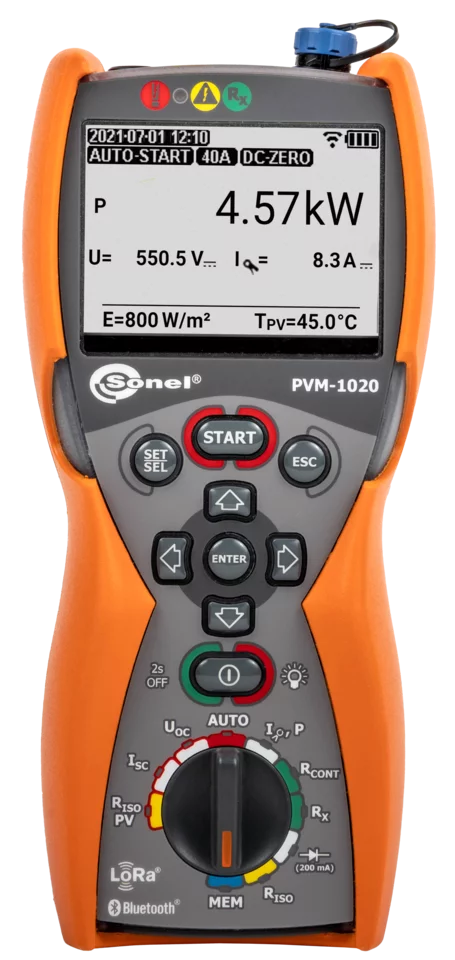

PVM-1020
Misuratore per impianti fotovoltaici
Caratteristiche
- Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
- Modalità AUTO che esegue una sequenza di misurazioni dopo aver premuto il pulsante START.
- Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
- Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
- L’interfaccia radio LoRa integrata assicura la cooperazione con il misuratore IRM-1 su lunghe distanze.
- Modulo Bluetooth integrato per la comunicazione con il PC.
- Ampia memoria di misura: 100 oggetti con 40 celle ciascuno.
- Display e pulsanti retroilluminati.
Parametri misurati
- Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1000 V DC.
- Tensione RMS della linea d trasmissione AC fino a 600 V compresa la misura della frequenza.
- Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 20 A DC.
- Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500 o 1000 V, misurazione simultanea di due valori RISO+ e RISO-.
- Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500 o 1000 V.
- Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA.
- Misura della resistenza con bassa corrente, segnalazione acustica e visiva.
- Misura della corrente di esercizio del pannello fotovoltaico e della corrente alternata – il tutto con pinze esterne.
- Misura della potenza AC/DC.
- Test diodi con corrente di 200 mA, rilevamento automatico della polarità.
- Test diodi di blocco con tensione da 1000 V DC.

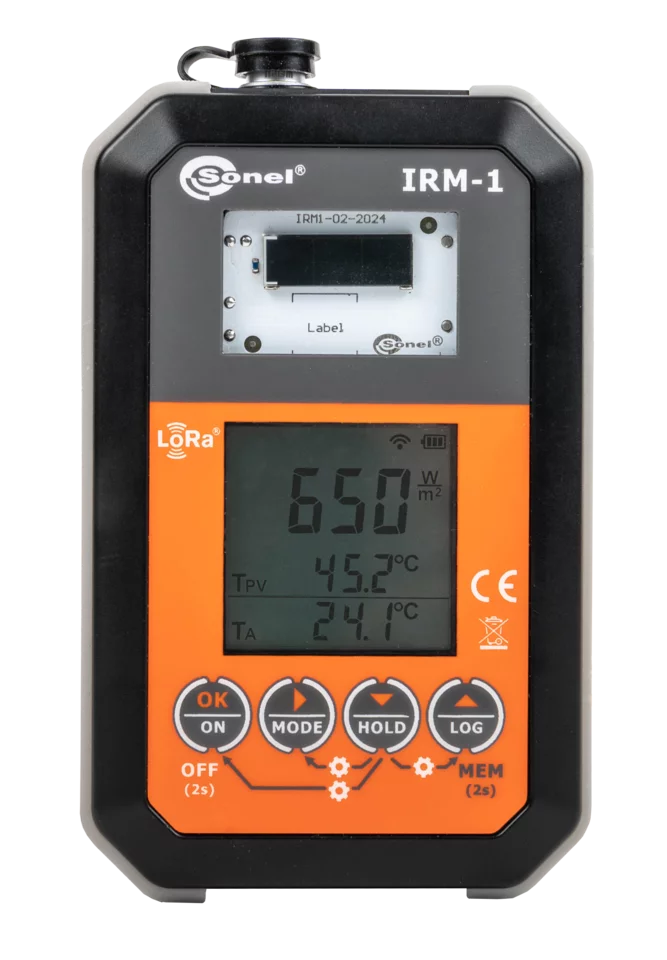

IRM-1
Misuratore di energia solare e temperatura
Caratteristiche
- Misura dell’insolazione e della temperatura.
- Interfaccia LoRa per la comunicazione con il misuratore master – portata molto più ampia del Bluetooth!
- Sincronizzazione automatica dei dati con il misuratore master con la funzione reSYNC.
- Bussola e sensore di inclinazione integrati.
- Registratore incorporato che può essere utilizzato per registrare l’insolazione prima di costruire un impianto fotovoltaico, così come per misurare l’ombreggiamento degli impianti esistenti.
- Ampia memoria di misura: 999 celle cache e 5000 registrazioni fino a esaurimento della memoria (registrazione una tantum) con possibilità di sovrascrittura (registrazione continua).
Parametri misurati
- Intensità solare (irraggiamento) in W/m2 o BTU/ft2h.
- Temperatura del pannello fotovoltaico in °C o °F.
- Temperatura ambiente in °C o °F.
- Angolo di inclinazione dei pannelli.
- Orientamento dei pannelli grazie alla bussola incorporata.

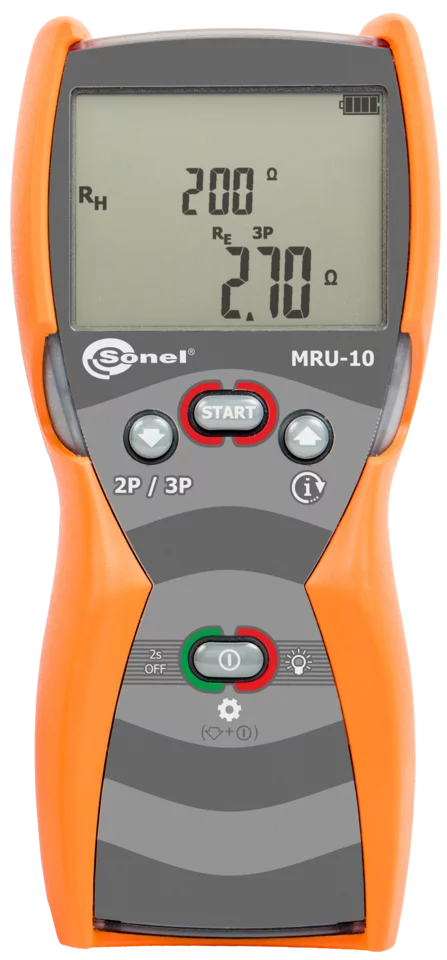

MRU-10
Misuratore della resistenza di terra
Misure della resistenza di terra
- Metodo a 3 poli – misura di terra con sensori ausiliari.
- Metodo a 2 poli.
Caratteristiche
- Misura della resistenza degli elettrodi ausiliari RH e RS.
- Misura delle tensioni di interferenza fino a 100 V.
- Segnalazione della batteria scarica.
- Scelta della tensione massima di prova (25 V e 50 V).
- Funzione dello spegnimento automatico.

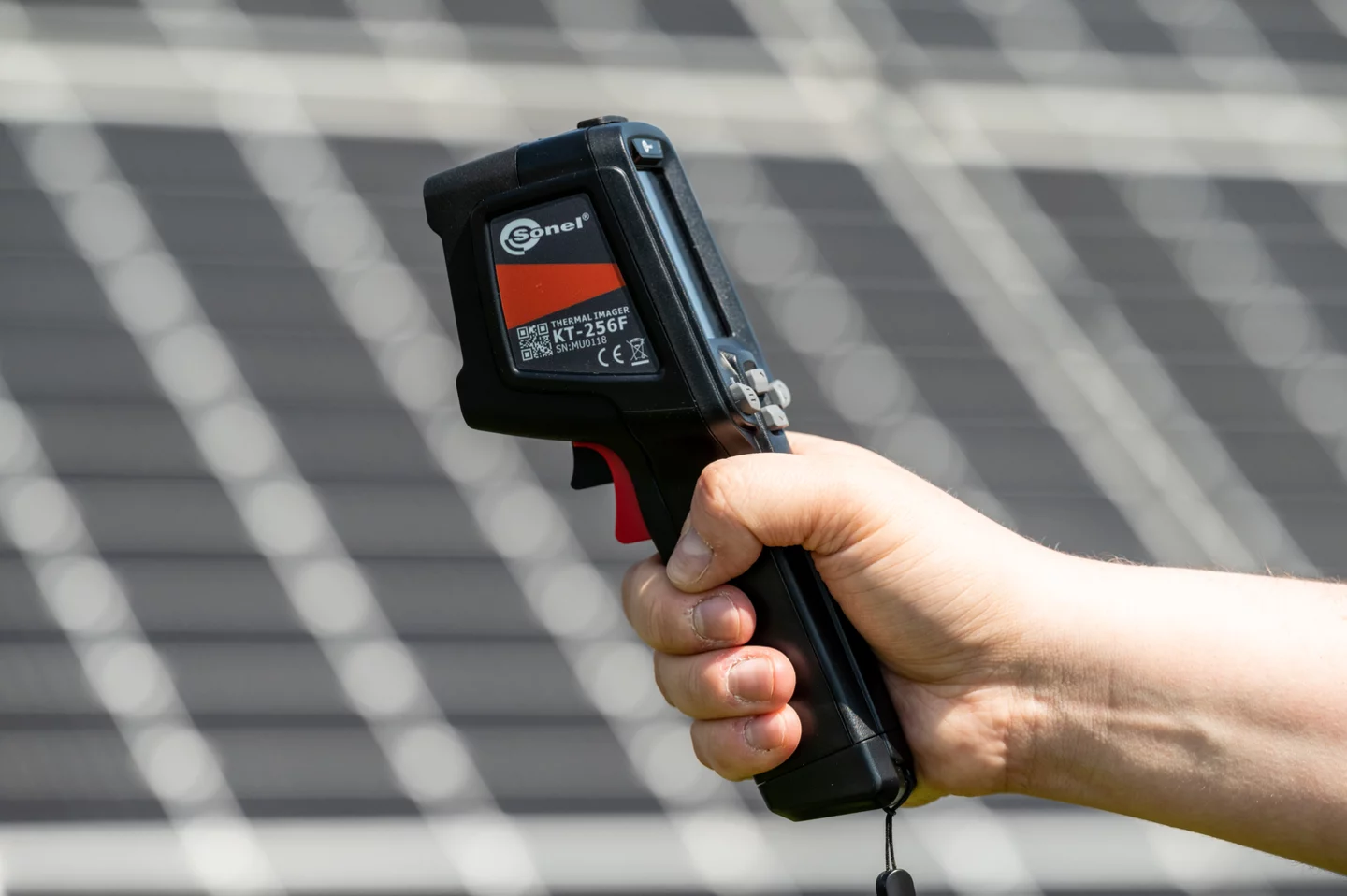

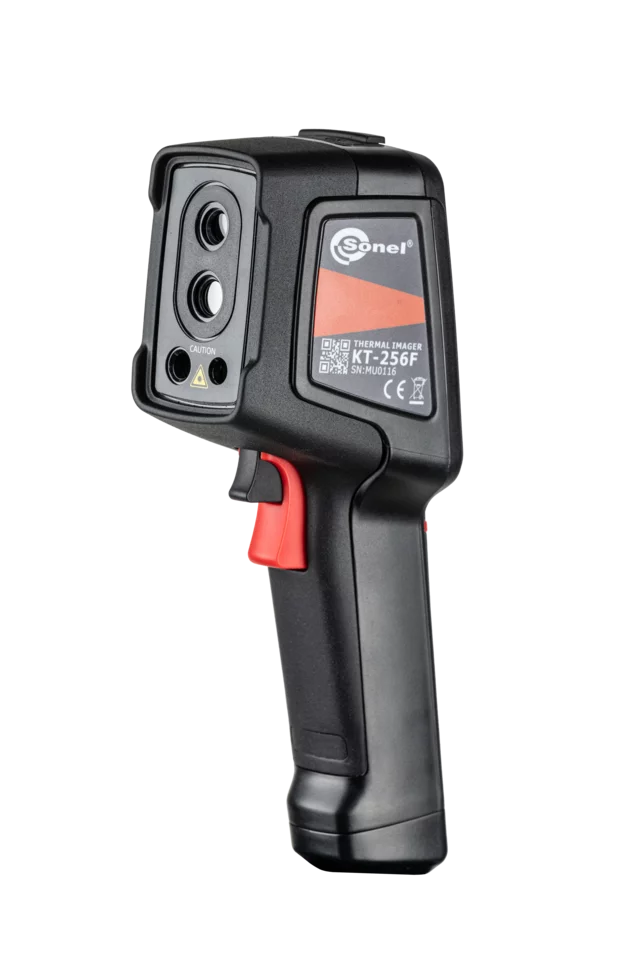

KT-256F
Termocamera
Caratteristiche
- Campo di misura: -20°C...550°C.
- Avvio veloce.
- Misura rapida della temperatura.
- Segnalazione automatica di superamento del limite di allarme.
- Autofocus.
- Registrazione di immagini su scheda SD.
- Batteria Li-Ion incorporata: con autonomia di 16 ore.
- Interfacce: USB tipo C, slot SD.
- Posizionabile su un treppiede.
Parametro | Valore |
---|---|
Peso netto (kg) | 1.7 |
Peso del pacco (kg) | 9.6 |
