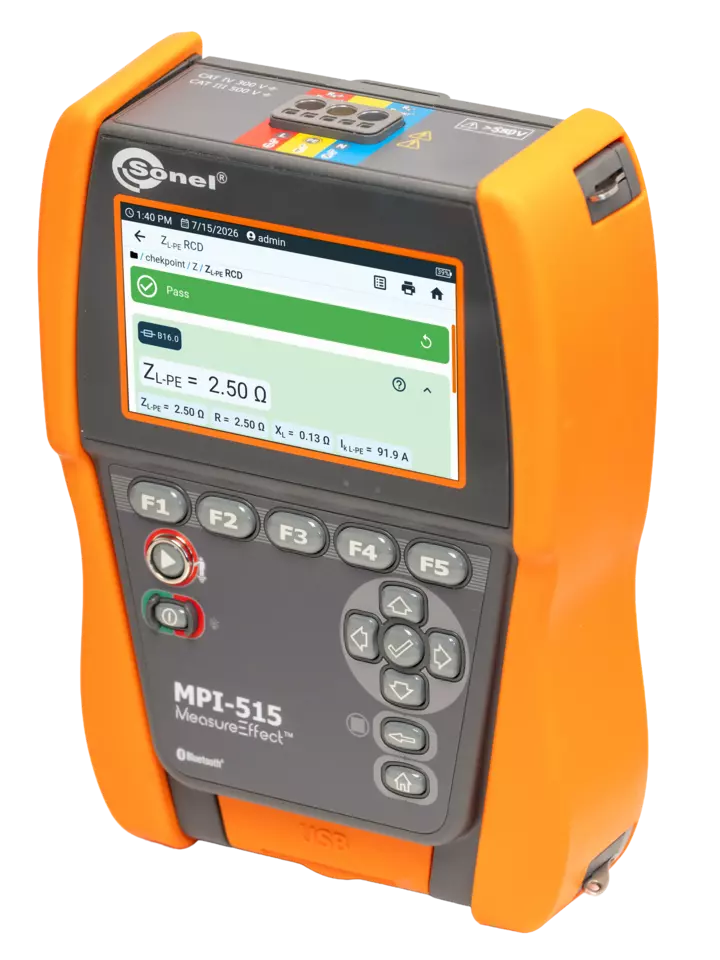

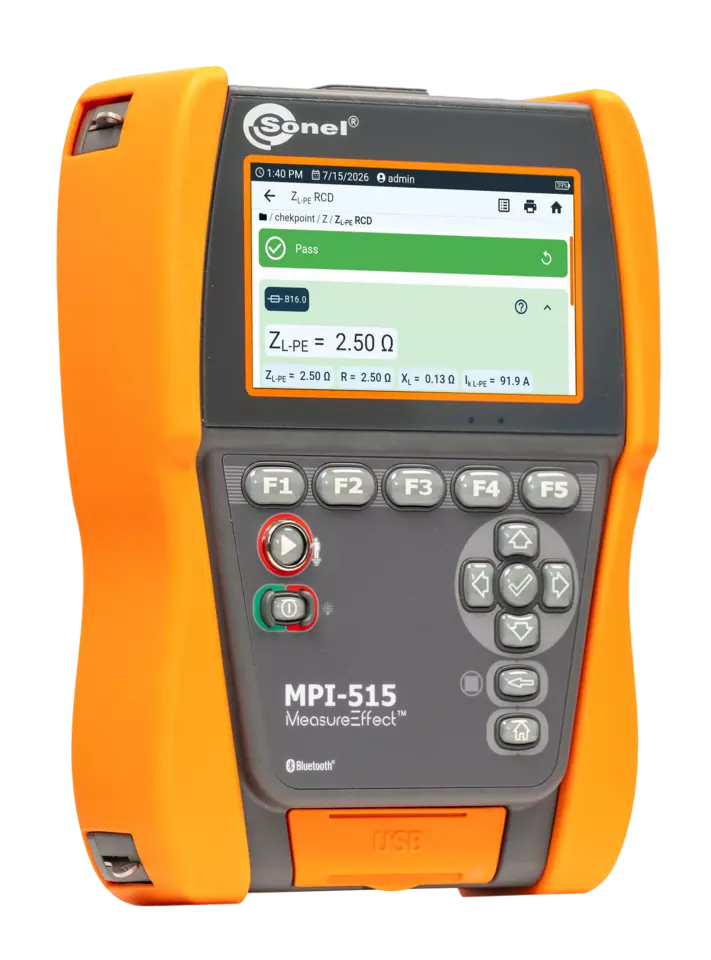

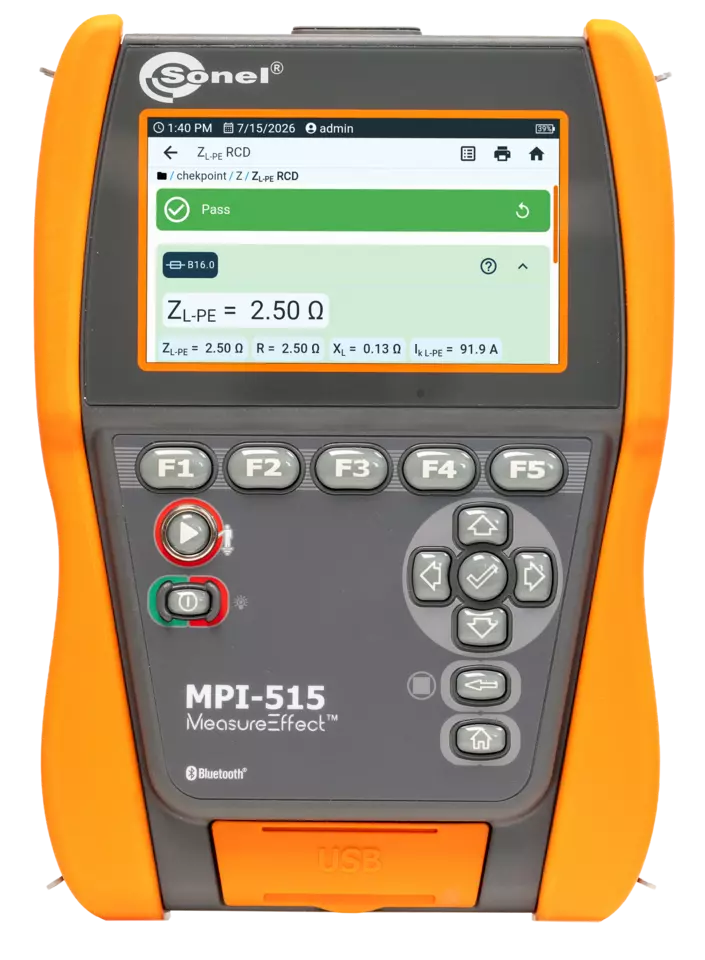

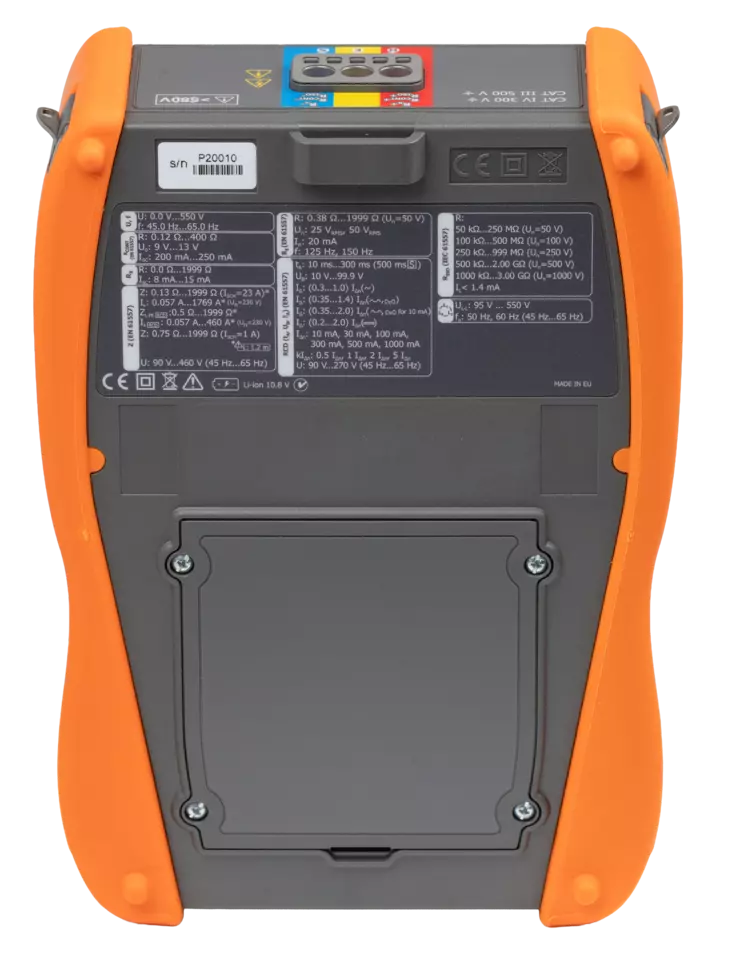

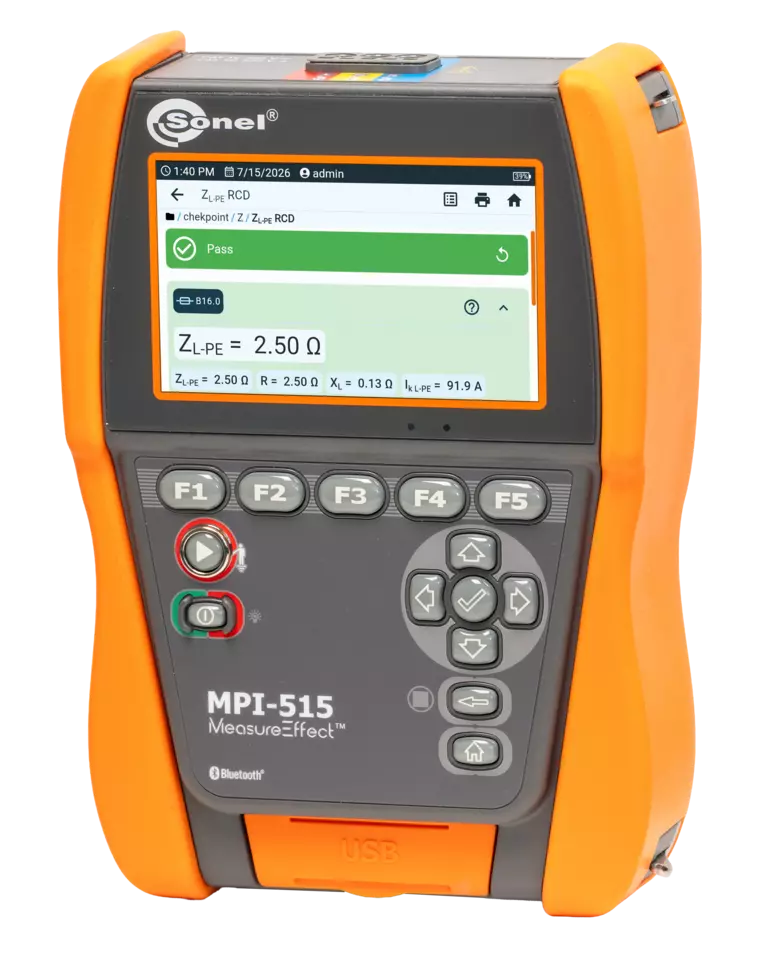

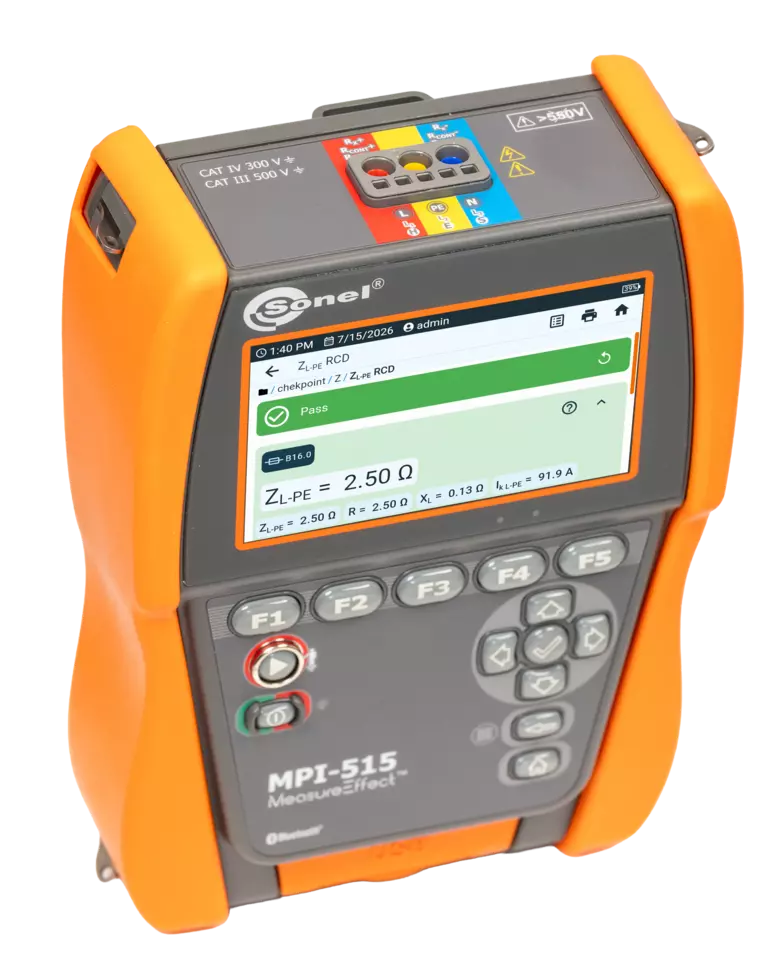

MPI-515

Tester multifunzione dei parametri delle installazioni elettriche

Caratteristiche

• Misura dei parametri dell’anello di corto-circuito LOOP
  • Modalità di misurazione con corrente di 1 A per circuiti con interruttori di tipo B1, B2, B4
  • Misurazione nei circuiti L-L e L-N
  • Misura rapida nei circuiti L-PE con RCD
• Test sugli interruttori RCD di tipo AC, A, B, F*, B+*, EV / RCM (6 mA DC)
  • Interruttori differenziali di tipo Generale, Ritardati e Selettivi
  • Con corrente di prova nominale di 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA
• Misura della resistenza di isolamento – tensione nominale di prova 50 V, 100 V, 250 V, 500 V, 1000 V
• Misurazione della resistenza di terra
  • Misurazione con il metodo a 3 poli
• Misura della continuità delle connessioni di protezione ed equipotenziali
  • Misura della continuità delle connessioni di protezione con corrente di prova ±200 mA secondo EN 61557-4
  • Auto-calibrazione della resistenza dei cavi di prova -può utilizzare cavi di qualsiasi tipo
  • Misura di resistenza a bassa corrente, con segnalazione acustica
• Indicazione di sequenza delle fasi

*disponibile a breve

Funzioni addizionali

• Sincronizzazione in tempo reale con il cloud – creazione più rapida dei protocolli e archiviazione dei dati
• App mobile Sonel MeasureEffect – controllo remoto e gestione delle misure
• Modalità sleep – avvio rapido e disponibilità immediata alla misurazione senza perdita di energia
• Controllo della correttezza della connessione PE tramite elettrodo di contatto
• Misura della tensione (0…550 V) e della frequenza della linea elettrica
• Memoria di 9999 risultati di misura
• Trasmissione wireless (Wi-Fi, Bluetooth) e via cavo (USB) dei dati al computer
• Tastiera e display retroilluminati

Sonel MeasureEffect™

Il misuratore fa parte della piattaforma Sonel MeasureEffect™. Si tratta di un sistema completo che consente di effettuare misure, memorizzare e gestire i dati e fornire un controllo multilivello degli strumenti.

Test di sicurezza

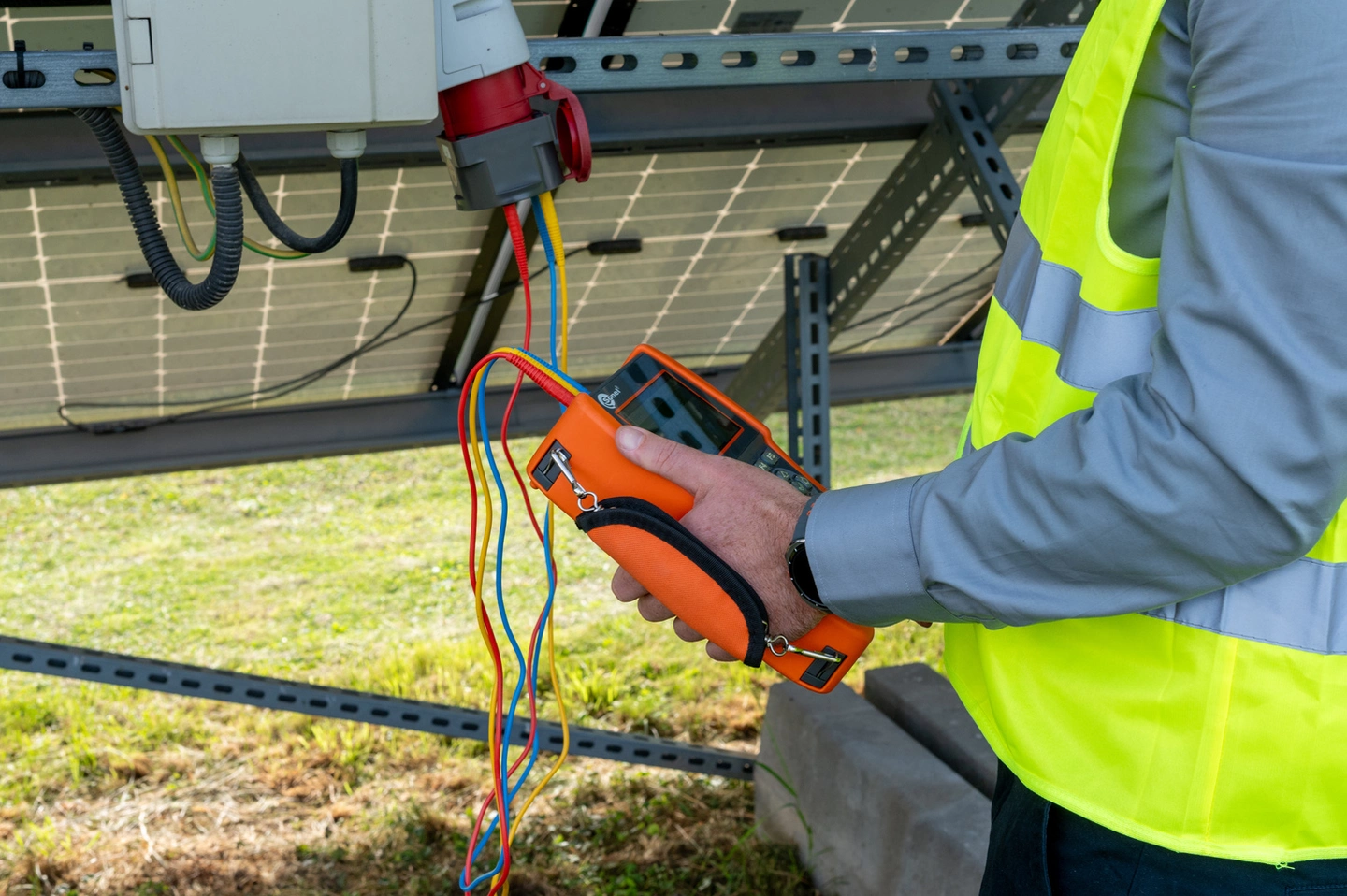

Grazie a questo strumento è possibile verificare la sicurezza degli impianti elettrici domestici e industriali. Il misuratore soddisfa i requisiti della norma EN IEC 61557, garantendo un’elevata affidabilità e sicurezza delle misurazioni effettuate. Grazie alla conformità alle norme HD 60364 e agli attuali requisiti relativi alle verifiche degli impianti elettrici, il dispositivo rappresenta uno strumento completo per installatori e servizi di manutenzione.

Strumento intelligente per l’elettricista moderno

Il misuratore è stato progettato per semplificare e velocizzare al massimo il lavoro quotidiano: dall’esecuzione della misurazione, all’analisi dei risultati, fino alla redazione di un verbale professionale. L’ampia gamma di funzioni di misurazione rappresenta il suo indiscutibile punto di forza. Merita particolare attenzione la funzione speciale di misurazione del circuito di cortocircuito per interruttori di sovracorrente con corrente nominale molto bassa (B1, B2, B4). Essa consente di effettuare misurazioni senza l’innesco indesiderato dei dispositivi di protezione.

La sincronizzazione in tempo reale con il cloud e l’app mobile Sonel MeasureEffect consentono una comoda gestione dei risultati, il controllo remoto del misuratore e una più rapida documentazione delle misurazioni. La modalità sleep garantisce un’immediata disponibilità operativa, riducendo al contempo il consumo energetico e prolungando l’autonomia della batteria con una singola ricarica.

Comunicazione e software

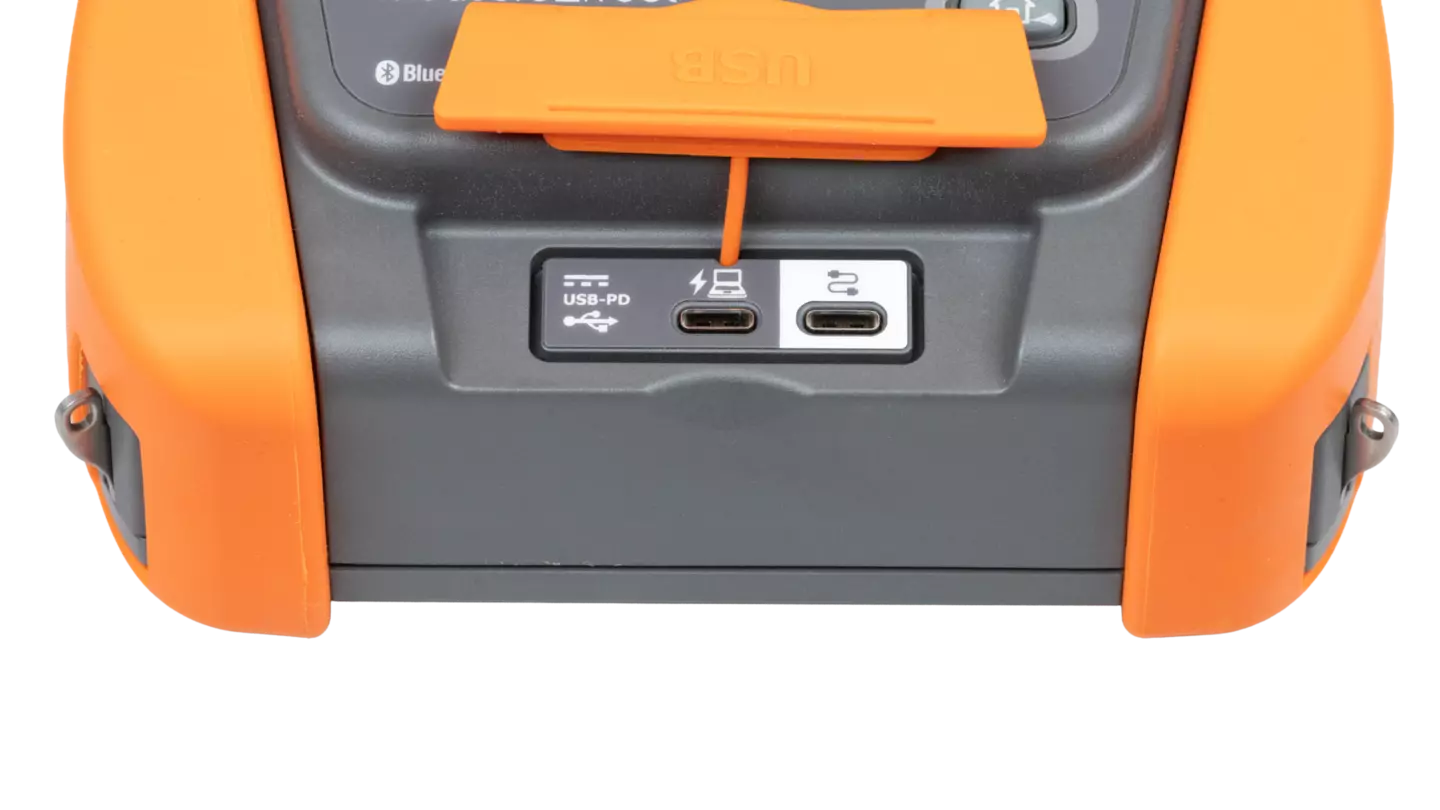

Una caratteristica molto importante è costituita dall’elevata disponibilità di sistemi di comunicazione e di interfacciamento con il software esterno. È possibile trasferire i dati di misura al computer tramite connessione diretta USB tramite comunicazione wireless (Bluetooth, Wi-Fi).

Per la creazione del report contenente le misure e le verifiche per la protezione contro le scosse elettriche, è disponibile il software Sonel Reports PLUS. Il download ed il salvataggio dei dati nei formati più comuni, stampa compresa, sono realizzabili con il software gratuito Sonel Reader. È possibile sincronizzare i dati di misura con la piattaforma MeasureEffect, consentendone la registrazione diretta e l’archiviazione nel cloud.
