| Funzionalità di misura | Portata di misura | Max. risoluzione | Precisione |
|---|---|---|---|
| Tensione alternata (TRMS) UL-L MAX = 2000 V per UL-E MAX = 1000 V |
0,0…1000,0 V | 4 cifre significative | ±0,1% Udin |
| Fattore di cresta (Crest Factor) | |||
| Tensione | 1,0…6,5 (1,65 per la tensione 690 V) | 0,01 | ±5% |
| Corrente | 1,00…10,00 | 0,01 | ±5% |
| Corrente alternata (TRMS) | 0…20 A | 4 cifre significative | ±0,2% |
| Frequenza | |||
| Reti a 50 Hz e 60 Hz | 40,000…70,000 Hz | 0,001 Hz | ±0,01 Hz |
| Reti a 400 Hz | 340,00…460,00 Hz | 0,01 Hz | ±0,1 Hz |
| Potenza attiva IEC 62053-22 classe 0,2S |
in funzione del rapporto di tensione e del rapporto di corrente | 4 cifre significative | ±0,2% |
| Potenza reattiva IEC 62053-24 classe 0,5S |
in funzione del rapporto di tensione e del rapporto di corrente | 4 cifre significative | ±0,5% |
| Potenza apparente | in funzione del rapporto di tensione e del rapporto di corrente | 4 cifre significative | ±0,2% |
| Energia attiva IEC 62053-22 classe 0,2S |
in funzione del rapporto di tensione e del rapporto di corrente | 4 cifre significative | ±0,2% |
| Energia reattiva IEC 62053-24 classe 0,5S |
in funzione del rapporto di tensione e del rapporto di corrente | 4 cifre significative | ±0,5% |
| Energia apparente | in funzione del rapporto di tensione e del rapporto di corrente | 4 cifre significative | ±0,2% |
| cosφ e fattore di potenza (PF) | -1,000…1,000 | 0,001 | 0,05 |
| tgφ | -10,000…10,000 | 0,001 | dipende dall’errore di potenza attiva e reattiva |
| Armoniche e interarmoniche | |||
| Tensione | DC, 0…256 | 4 cifre significative | ±0,05% Udin per v.m. < 1% Udin ±5% v.m. per v.m. ≥ 1% Udin |
| Corrente | 0…256 | 4 cifre significative | ±0,15% Irin per v.m. < 3% Irin ±5% v.m. per v.m. ≥ 3% Irin |
| THD-F | |||
| Tensione | 0…20% | 0,01% | ±0,3% (errore assoluto) |
| Corrente | 0…100% | 0,01% | ±0,3% (errore assoluto) |
| Potenza attiva e reattiva delle armoniche | in funzione del rapporto di tensione e del rapporto di corrente | 4 cifre significative | — |
| Angolo tra le armoniche di corrente e tensione | -180,0…+180,0° | 0,1° | ≤0,05° per n = 1 ≤1° per 2 ≤ n ≤ 60 a fnom = 50 Hz ≤4° per 61 ≤ n ≤ 256 a fnom = 50 Hz |
| Coefficiente K (K-Factor) | 1,0…50,0 | 0,01 | ±10% |
| Severità del flicker | 0,20…10,00 | 0,01 | ±5% |
| Fattore di sbilanciamento | |||
| Tensione e corrente | 0,0…20,0% | 0,1% | ±0,15% (errore assoluto) |
| Misura di segnali di comando | |||
| Tensione | fino al 15% Udin con fR = 5…30000 Hz | 4 cifre significative | non specificata per <1% Udin ±0,15% per 1…3% Udin ±5% per 3…15% Udin |
| Emissioni in banda | |||
| 2…9 kHz | un singolo trefolo in un multiplo di 200 Hz | 0,01 V | ±0,1% Udin per v.m. < 2% Udin ±5% v.m. per v.m. ≥ 2% Udin |
| 8…150 kHz | un singolo trefolo in un multiplo di 2 kHz | 0,01 V | ±(5% + 0,1 V) |
negozio ufficiale del produttore
30 giorni per il reso gratuito
5% di sconto per gli utenti registrati
E-mail: negozio@sonel.it
Telefono: 02 701 22 460
0
Accedi

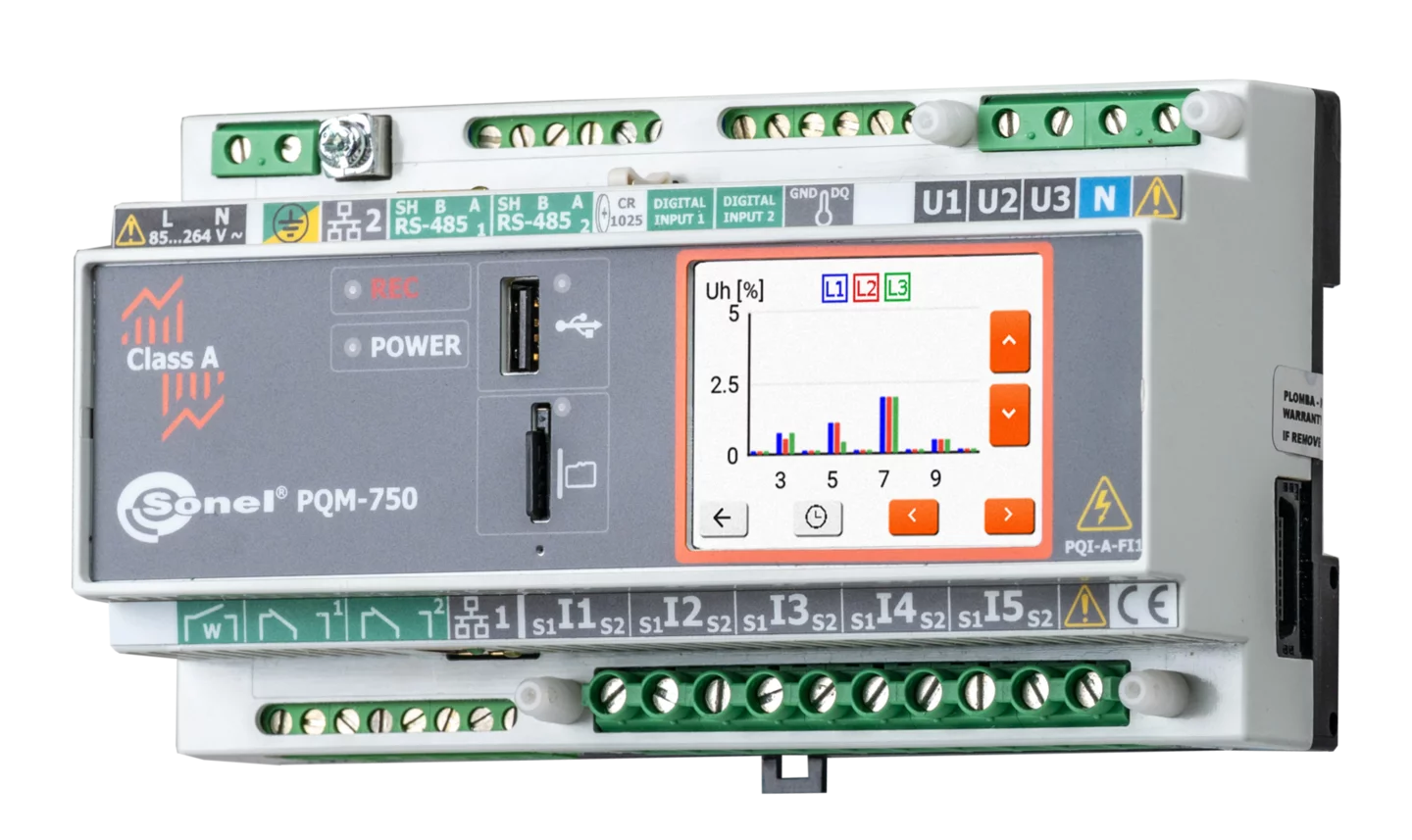

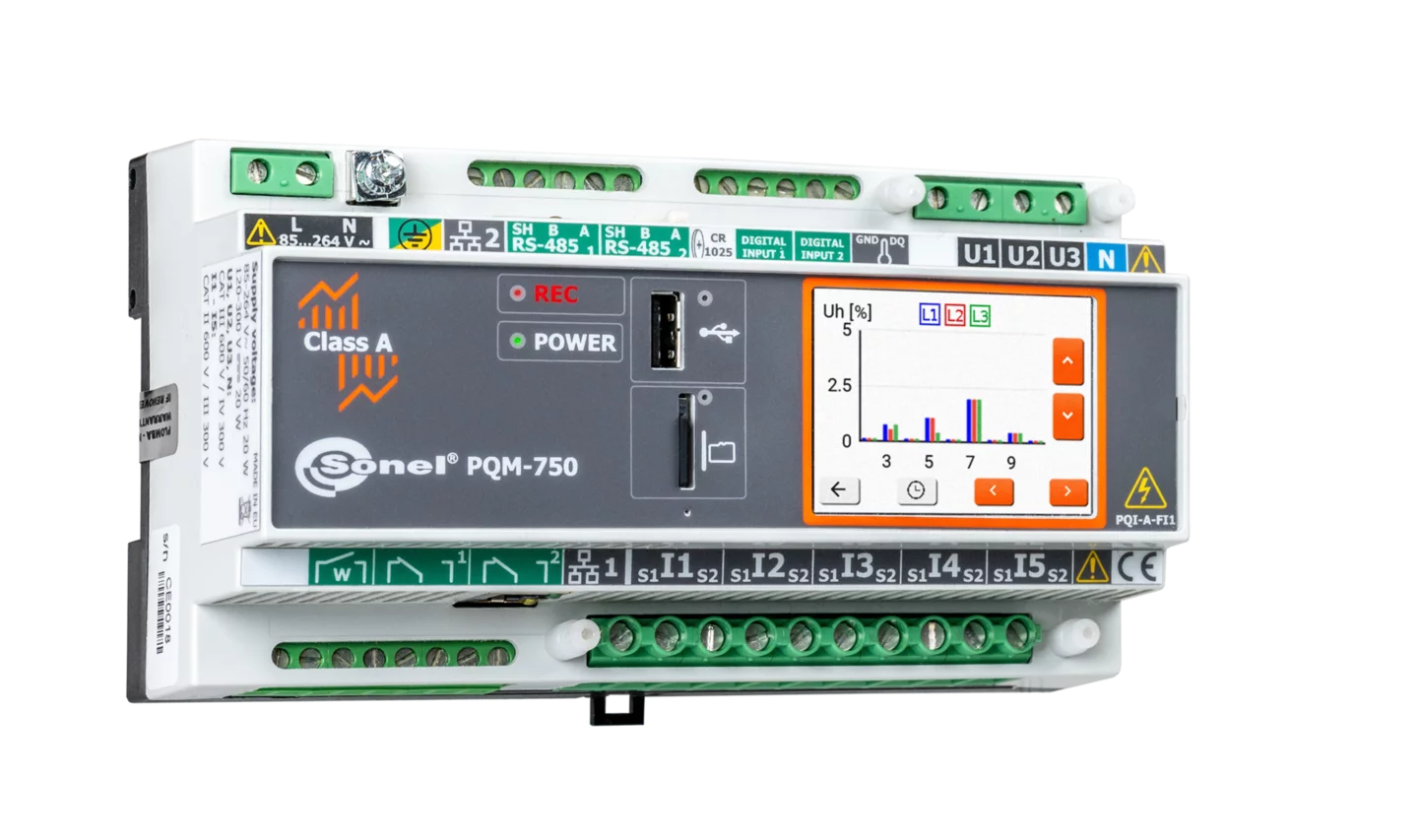

Stazionario, modulare, completo
Misuratore stazionario progettato per misurare e registrare i parametri di alimentazione in conformità alle norme e alla legislazione vigente, con la possibilità di verificare le condizioni contrattuali di vendita/acquisto di energia elettrica preimpostate.
Realizzato in classe A. Montaggio su guida DIN (con possibilità di montaggio a parete in un armadio). La struttura modulare consente di aggiungere nuovi moduli per espandere le capacità del misuratore. Il dispositivo consente misurazioni in reti con una frequenza di 50 Hz, 60 Hz e 400 Hz.
Il PQM-750 può essere configurato in diversi modi. Ogni combinazione di moduli interni integrati rappresenta un codice di vendita distinto dell’analizzatore. Hai bisogno di aiuto nella scelta della configurazione? Contatta il nostro servizio clienti.
|

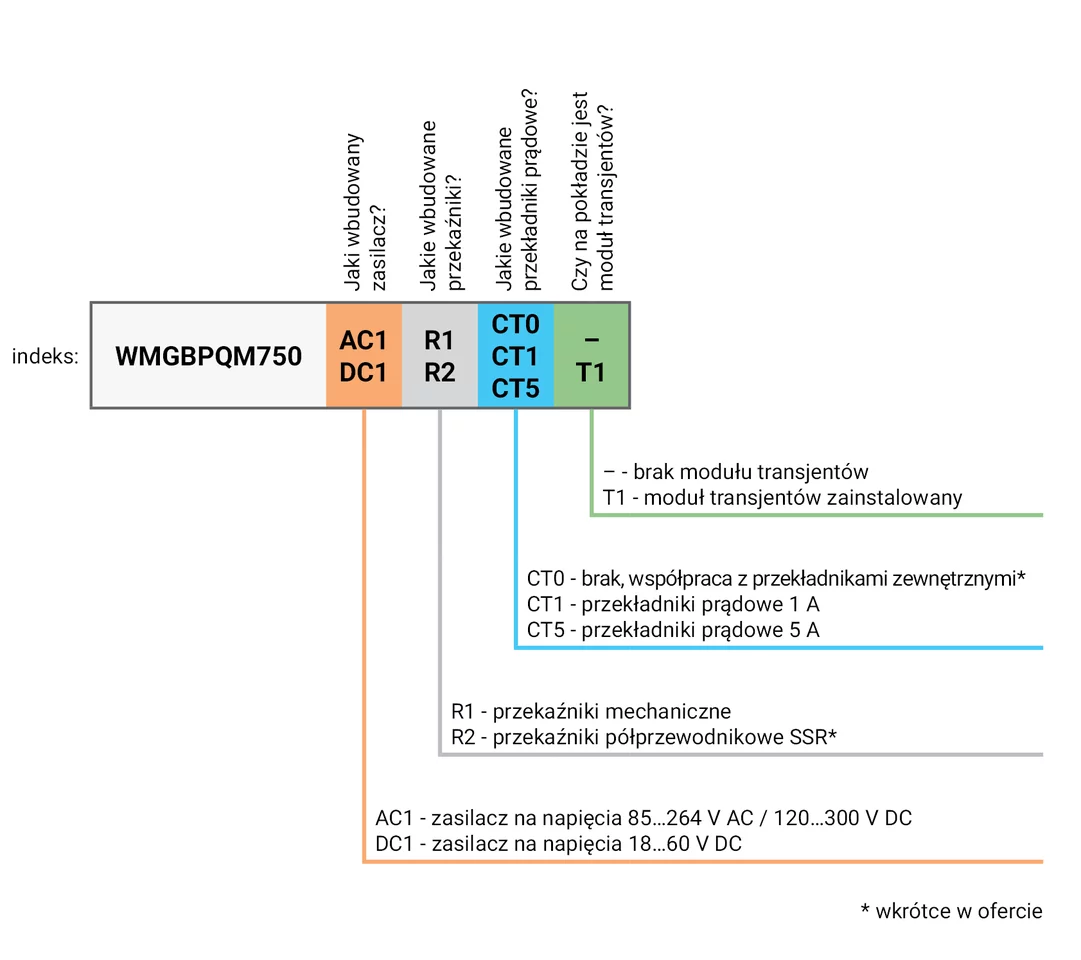

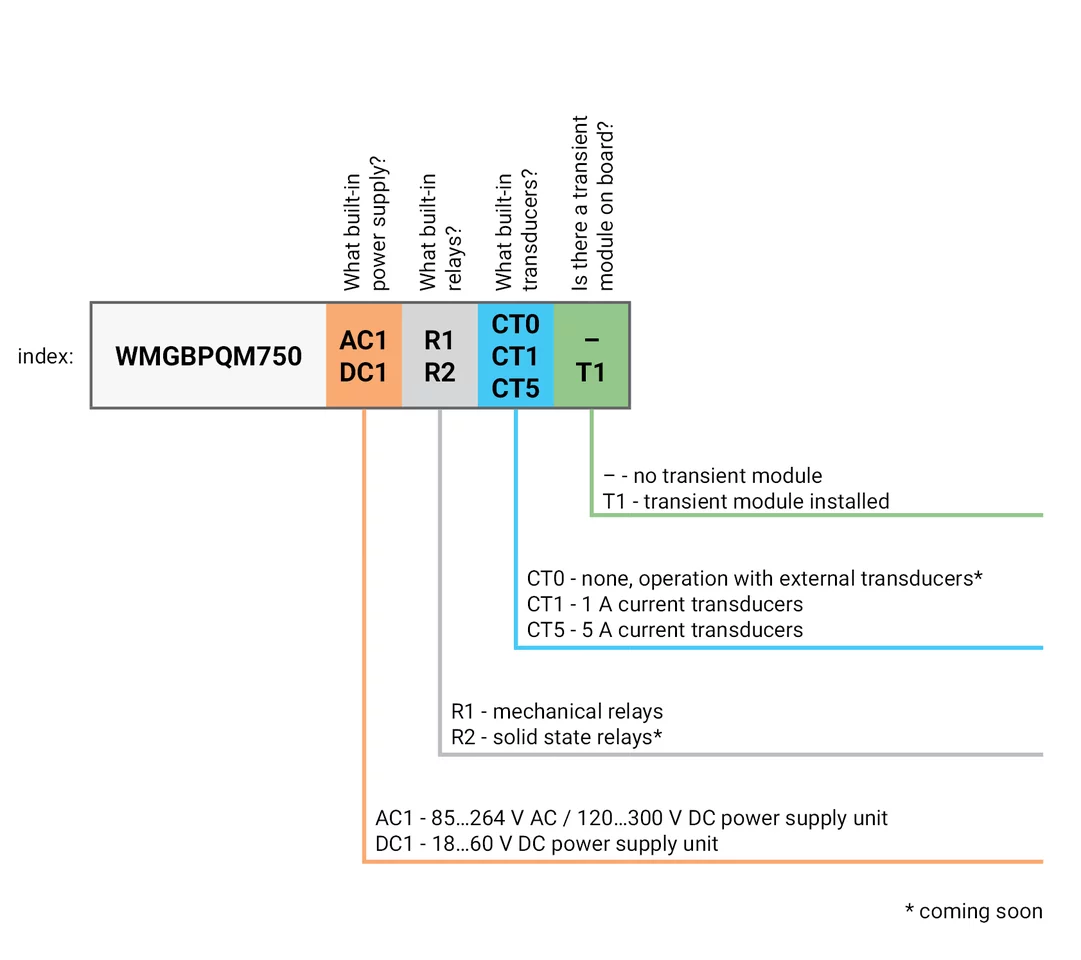

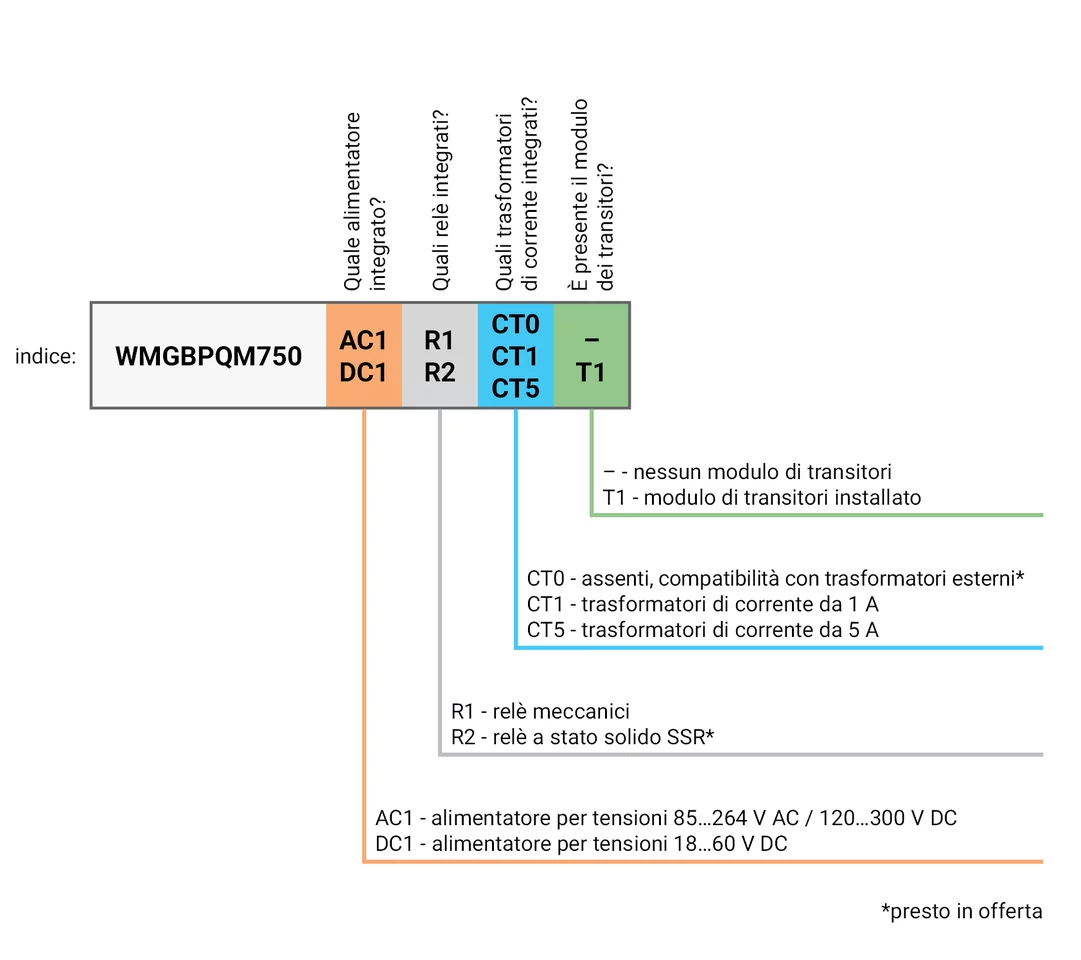

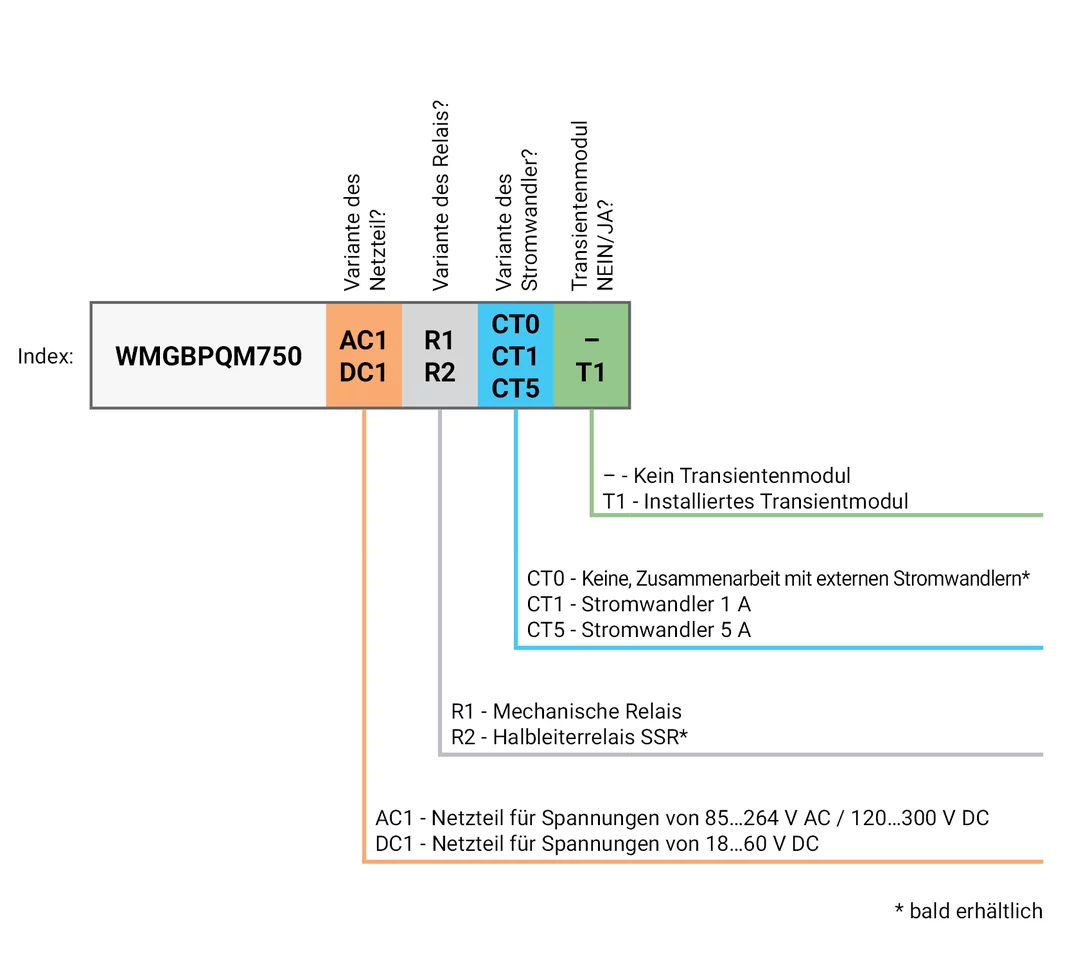

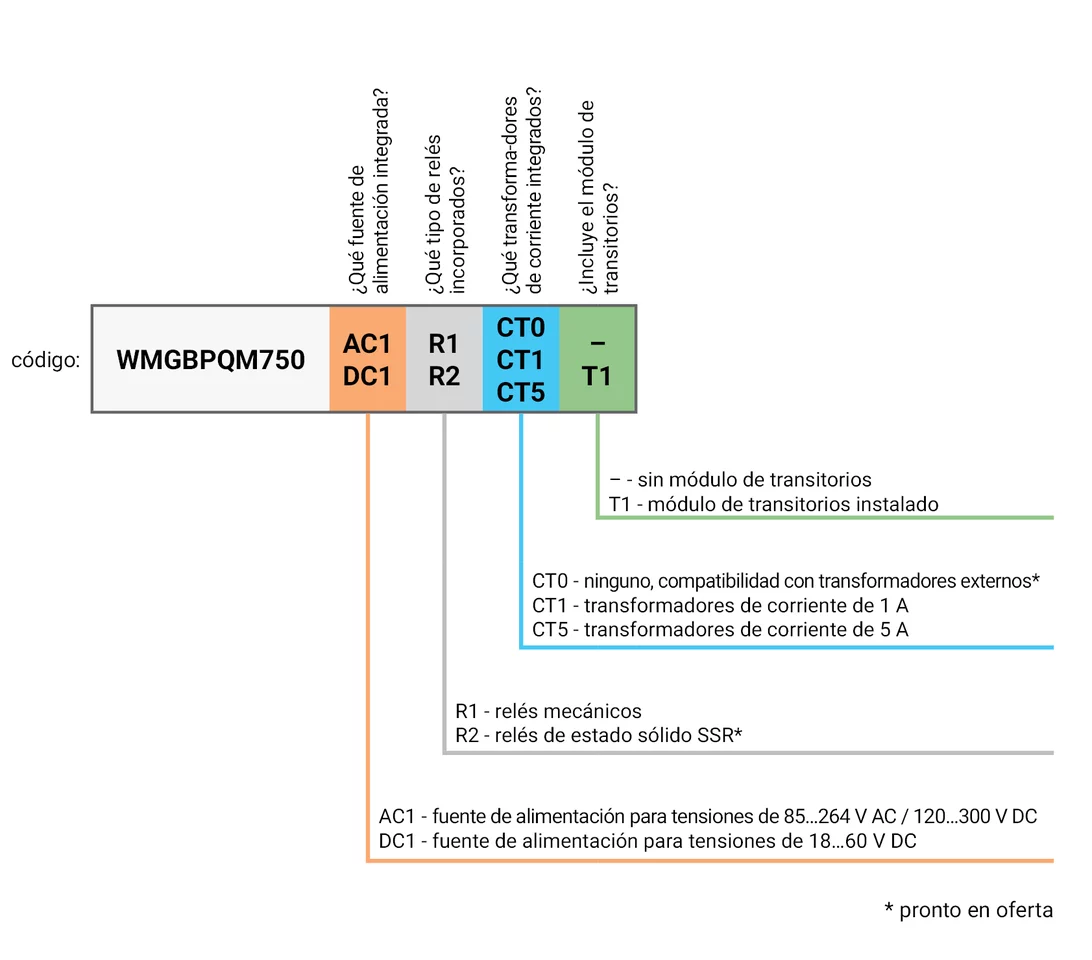

Quale alimentatore integrato? |
Quali relè integrati? |
Quali trasformatori di corrente integrati? |
È presente il modulo dei transitori? |
Indice |
| AC1 - alimentatore per tensioni 85…264 V AC / 120…300 V DC |
R1 - relè meccanici | CT1 - trasformatori di corrente da 1 A | Nessun modulo di transitori | WMGBPQM750AC1R1CT1 |
| AC1 - alimentatore per tensioni 85…264 V AC / 120…300 V DC |
R1 - relè meccanici | CT1 - trasformatori di corrente da 1 A | T1 - modulo di transitori installato | WMGBPQM750AC1R1CT1T1 |
| AC1 - alimentatore per tensioni 85…264 V AC / 120…300 V DC |
R1 - relè meccanici | CT5 - trasformatori di corrente da 5 A | Nessun modulo di transitori | WMGBPQM750AC1R1CT5 |
| AC1 - alimentatore per tensioni 85…264 V AC / 120…300 V DC |
R1 - relè meccanici | CT5 - trasformatori di corrente da 5 A | T1 - modulo di transitori installato | WMGBPQM750AC1R1CT5T1 |
| DC1 - alimentatore per tensioni 18…60 V DC |
R1 - relè meccanici | CT1 - trasformatori di corrente da 1 A | Nessun modulo di transitori | WMGBPQM750DC1R1CT1 |
| DC1 - alimentatore per tensioni 18…60 V DC |
R1 - relè meccanici | CT1 - trasformatori di corrente da 1 A | T1 - modulo di transitori installato | WMGBPQM750DC1R1CT1T1 |
| DC1 - alimentatore per tensioni 18…60 V DC |
R1 - relè meccanici | CT5 - trasformatori di corrente da 5 A | Nessun modulo di transitori | WMGBPQM750DC1R1CT5 |
| DC1 - alimentatore per tensioni 18…60 V DC |
R1 - relè meccanici | CT5 - trasformatori di corrente da 5 A | T1 - modulo di transitori installato | WMGBPQM750DC1R1CT5T1 |
Caratteristiche
- Classe A completa secondo IEC 61000-4-30, certificata da un laboratorio accreditato

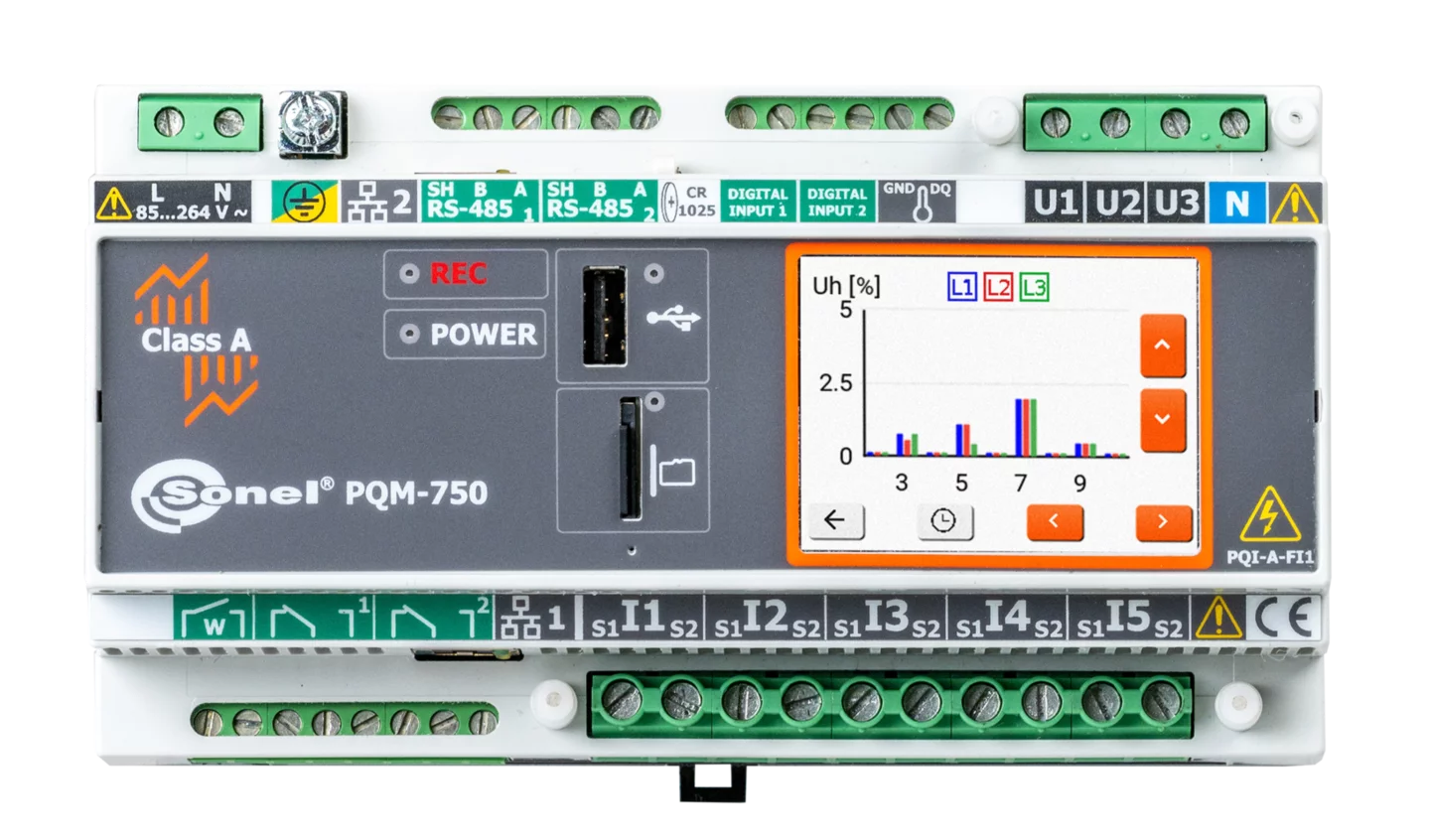

- Ingressi di tensione L1, L2, L3, N, E (5 terminali)
- Correnti L1, L2, L3, N, E (5 trasformatori)
- Trasformatori di corrente integrati da 5 A o 1 A oppure variante senza trasformatori, ma compatibile con trasformatori esterni*
- Misura indiretta possibile con risultati di calcolo per il lato primario
- Funzionamento in reti a 50 Hz, 60 Hz, 400 Hz

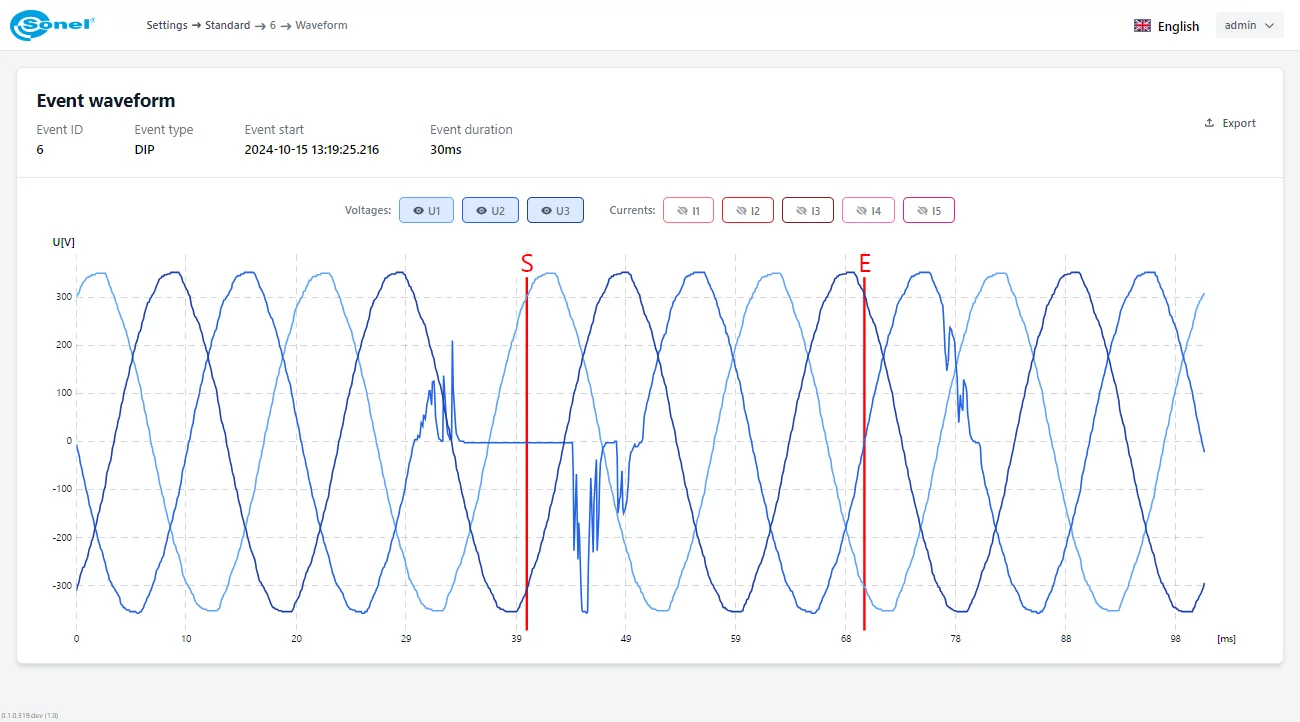

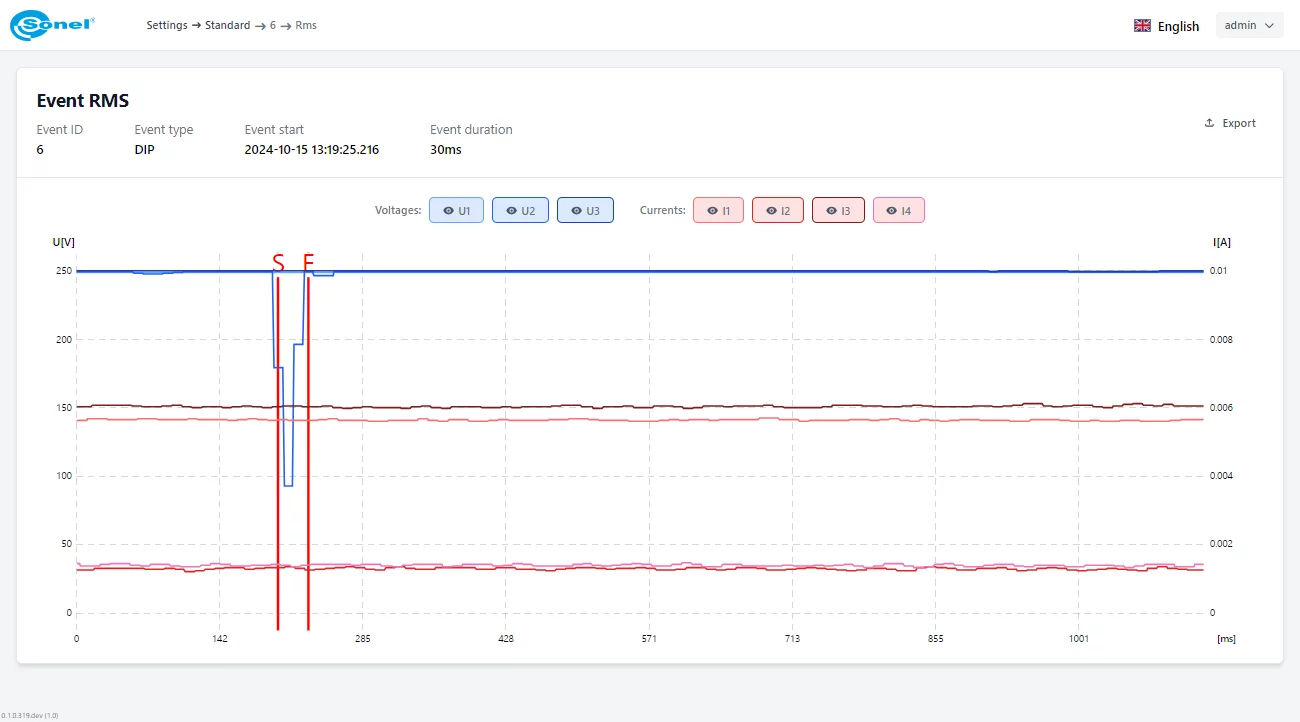

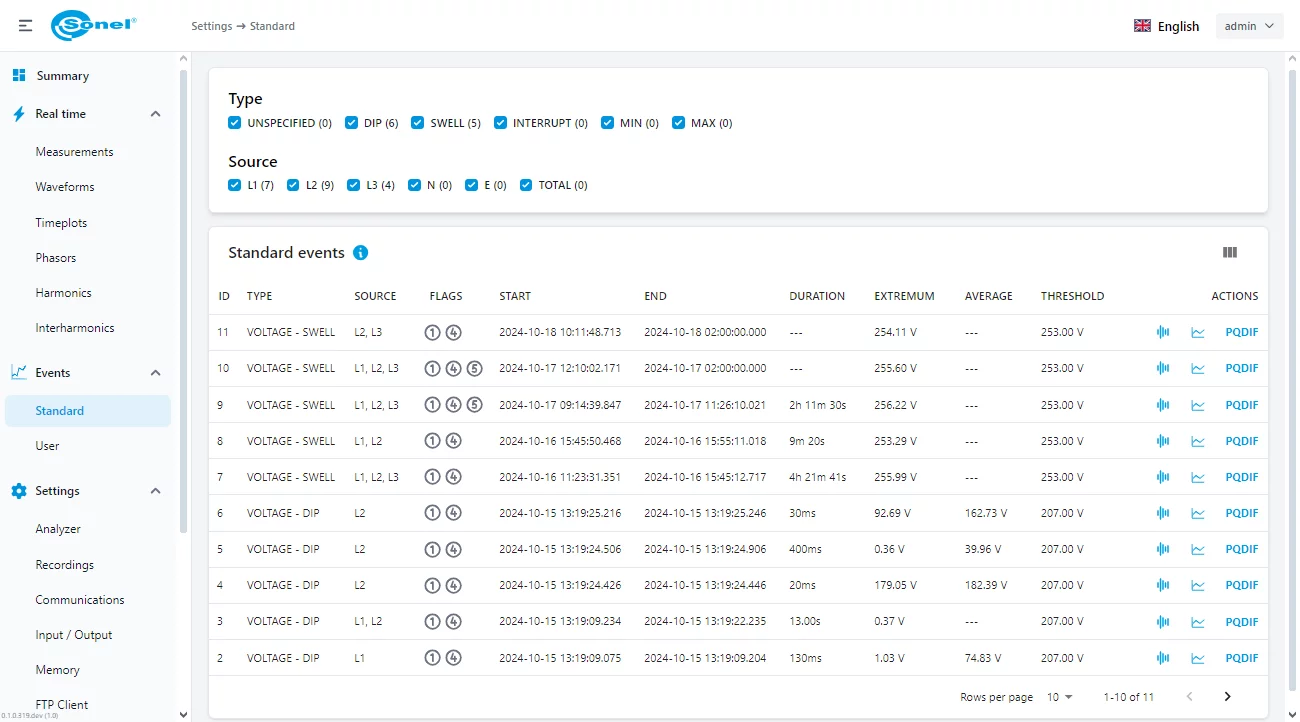

- Registrazione degli eventi di tensione e corrente insieme alle forme d’onda
- Versione con o senza modulo di misurazione dei transitori
- Misurazione di oltre 4000 parametri
- Convertitore analogico-digitale a 24 bit
- Frequenza di campionamento di base 80 kHz
- Monitoraggio dei disturbi condotti nella banda 2…150 kHz
- Due porte LAN, di cui una con la possibilità di alimentare il misuratore PoE (Power over Ethernet)
- Batteria integrata
- Due varianti di alimentazione di rete: alimentatore integrato 85…264 V AC (120…300 V DC) o 18…60 V DC
- Memoria da 8 GB (scheda microSD)
- Porta USB per aggiornamenti del contatore e scambio dati
- Due ingressi binari, due uscite relè, due porte RS-485
- Uscita relè che monitora il funzionamento dell’analizzatore (Watchdog)
- Ingresso 1-wire per sensori di temperatura esterna

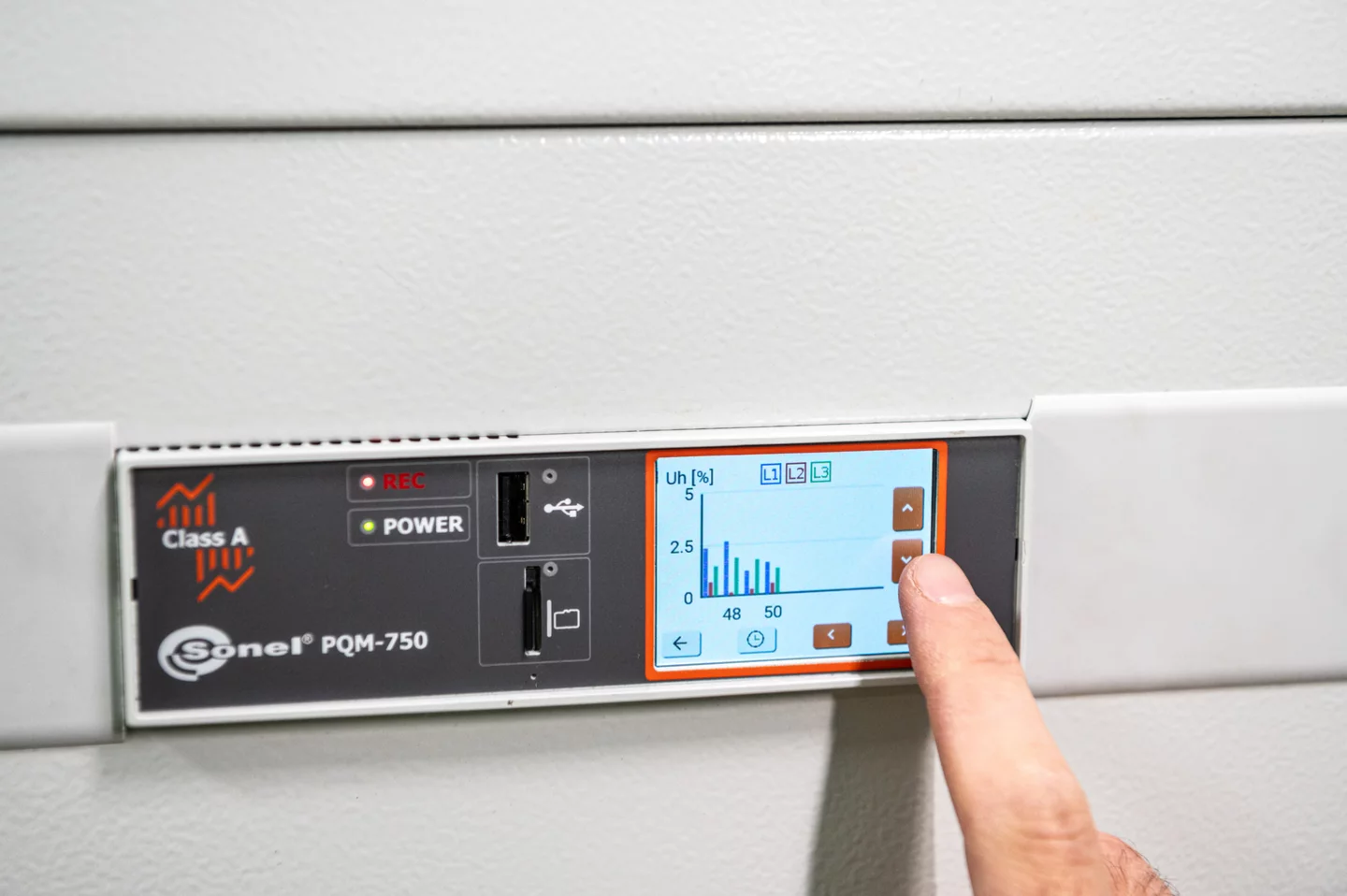

- Schermo touchscreen da 2,4 pollici

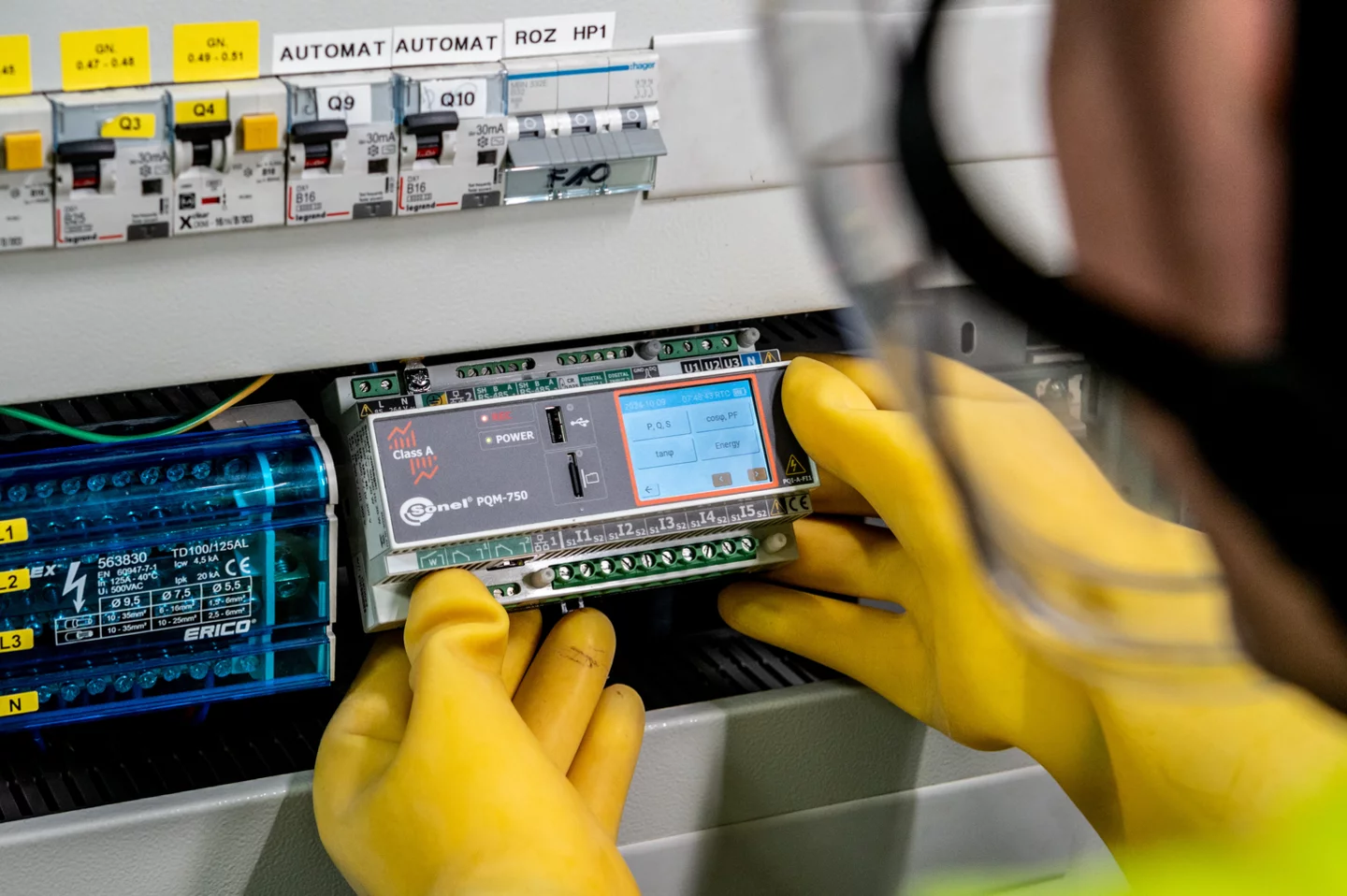

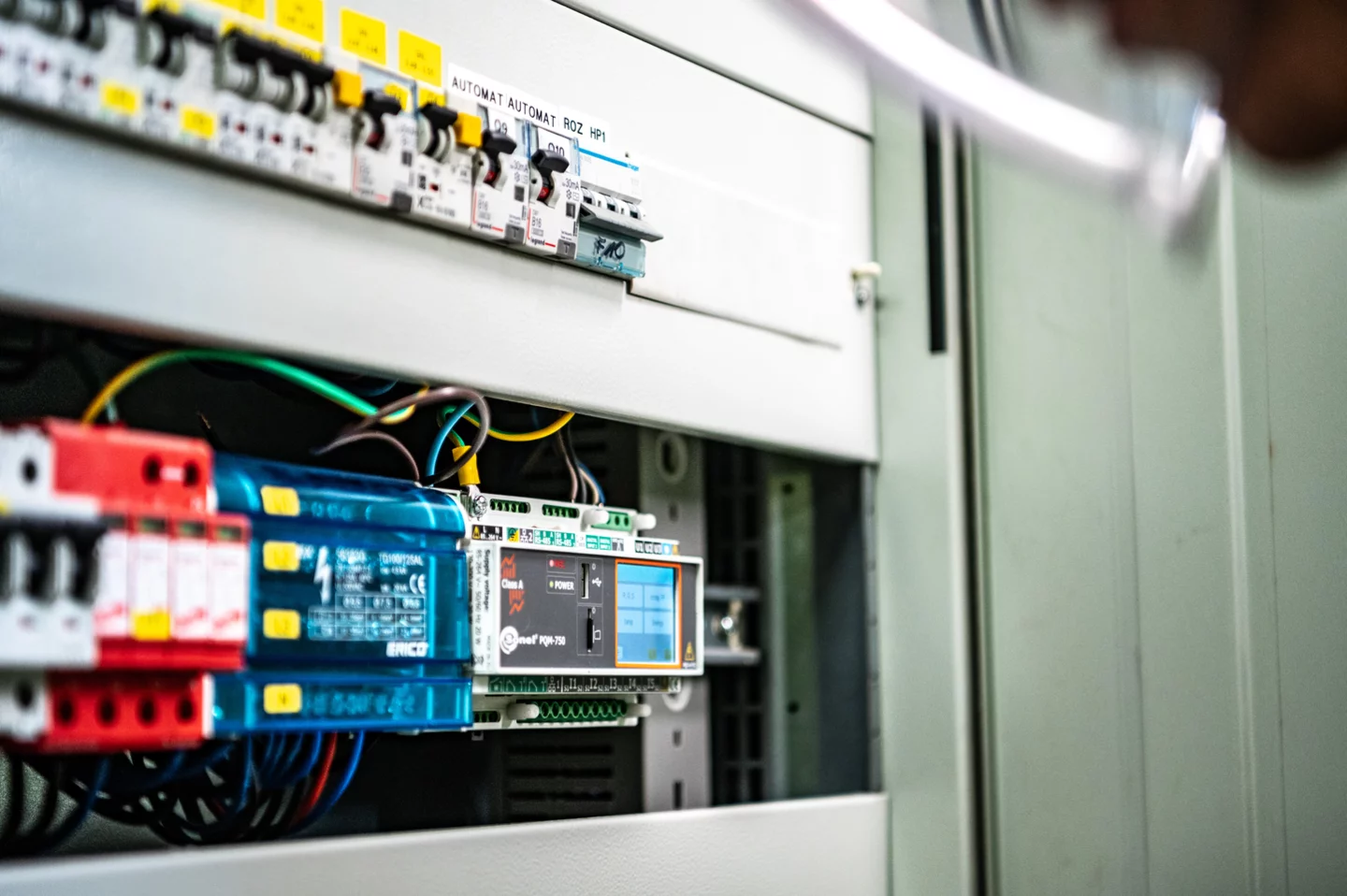

- Montaggio su guida DIN o a parete
- Bus di espansione che consente il collegamento di vari moduli esterni (ad esempio GPS, LTE)

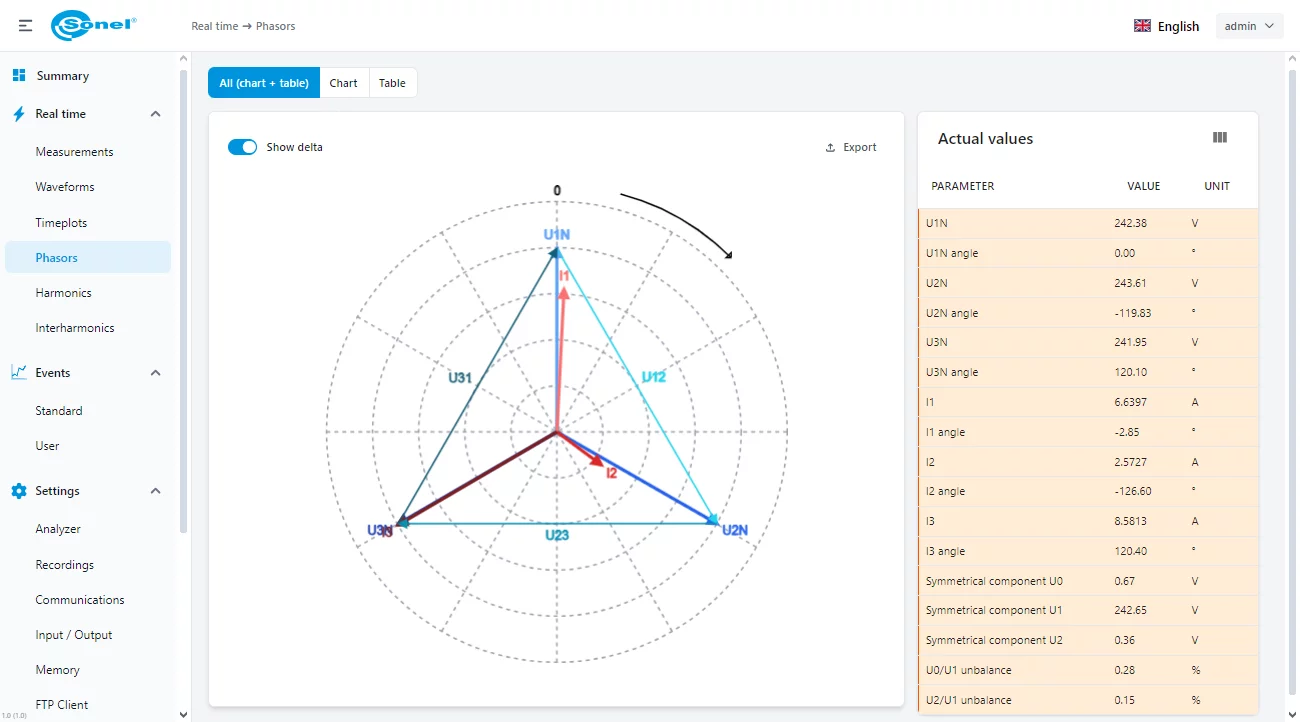

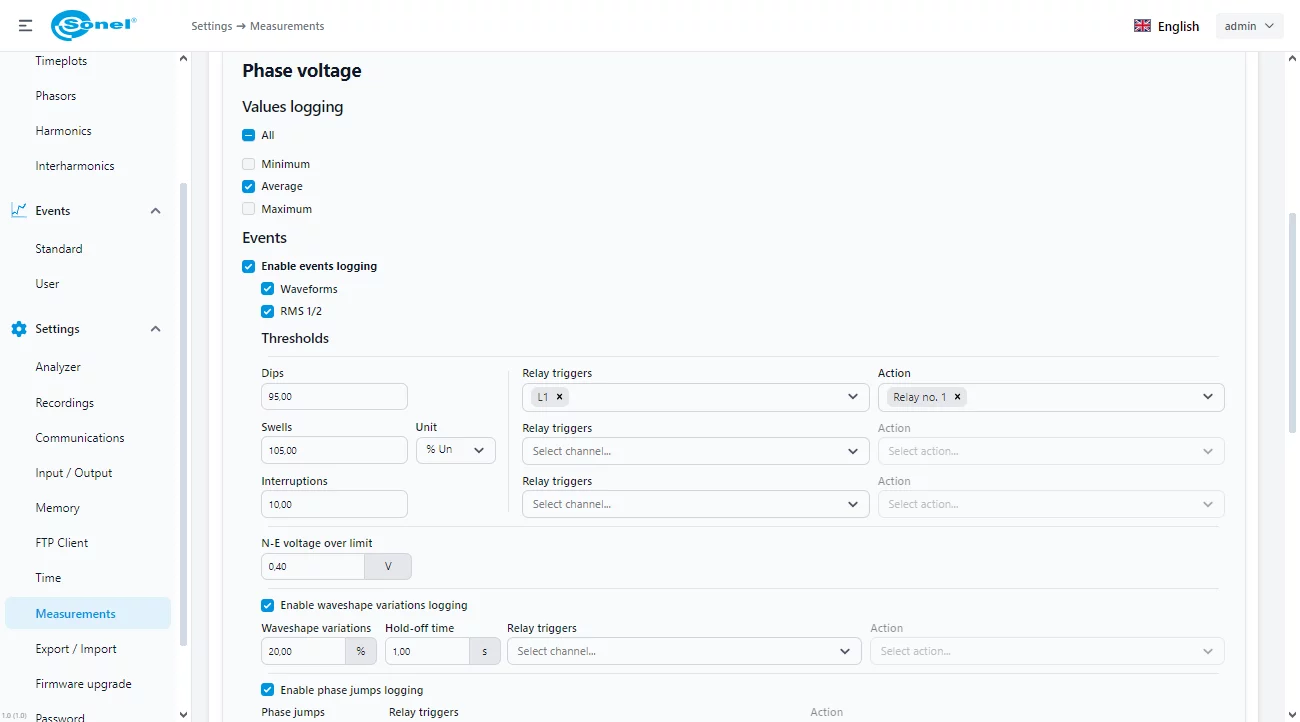

- Web server integrato che consente di programmare il misuratore, leggere i dati correnti, visualizzare l’elenco degli eventi registrati e visualizzare l’oscillogramma/RMS
- Sincronizzazione dell’ora con lo standard tramite server NTP e IRIG-B (tramite RS-485 integrata)
- Modulo GPS e antenne GPS opzionali
- Categoria di misura CAT III 600 V (IV 300 V) per ingressi in tensione
- Categoria di misura CAT III 600 V (IV 300 V) per ingressi in corrente
- Possibilità di sigillare gli ingressi di corrente e tensione
