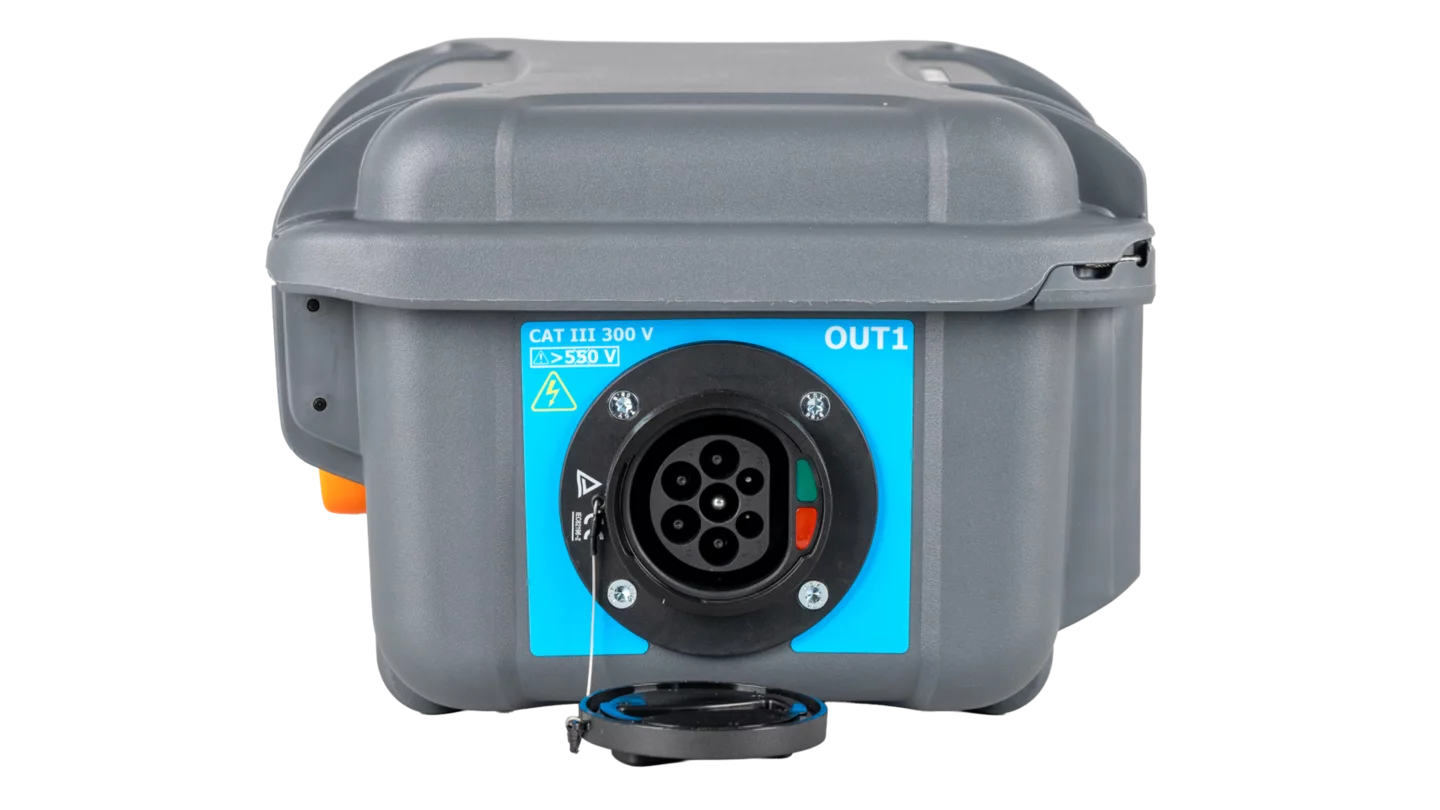

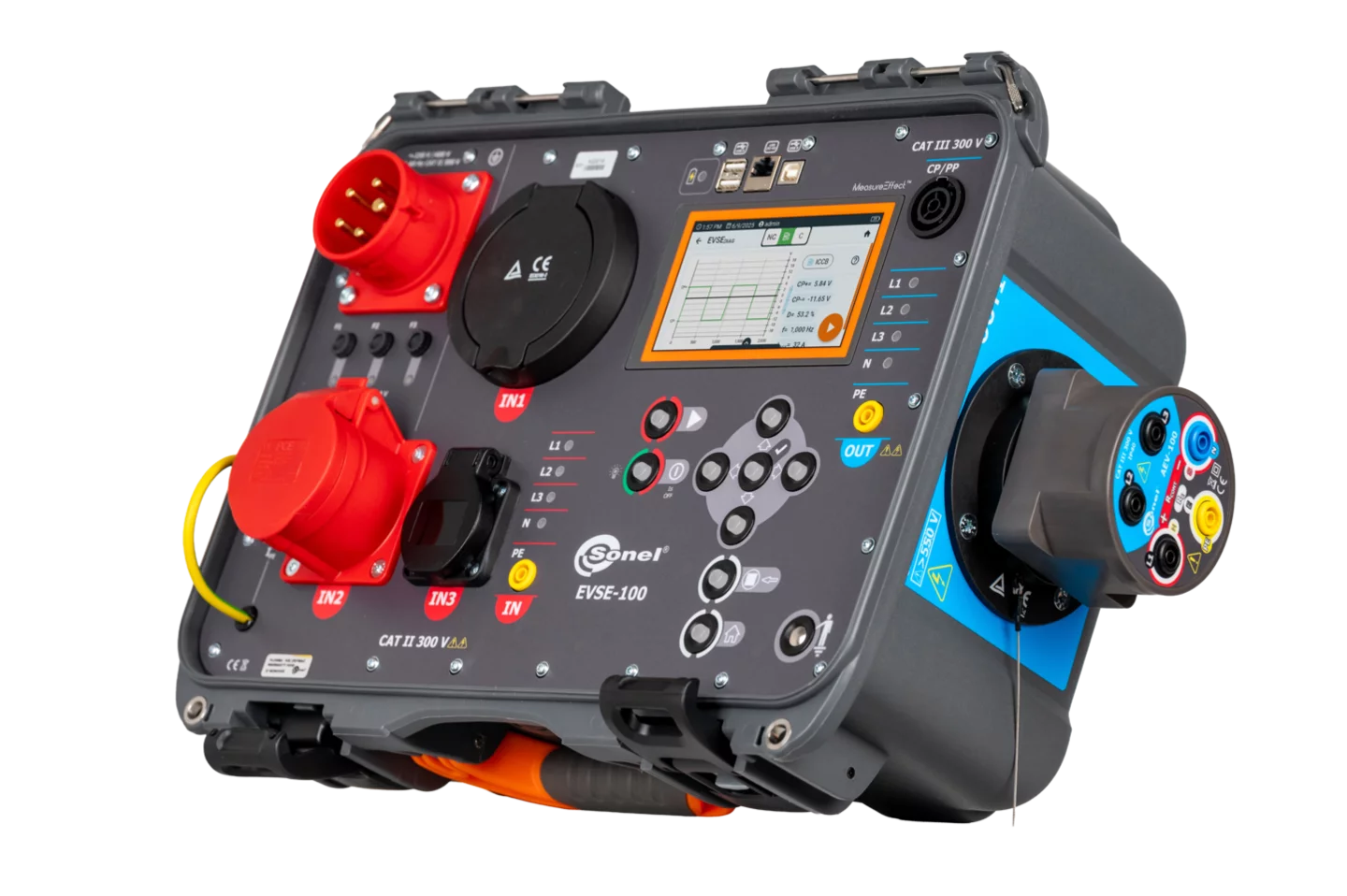

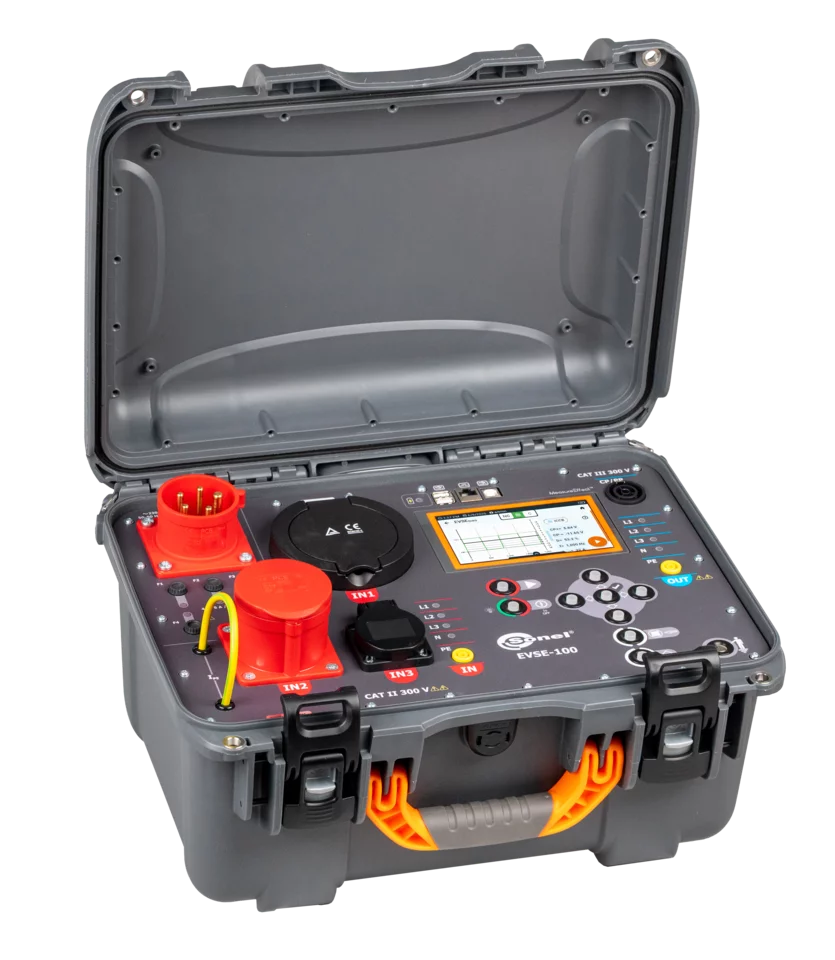

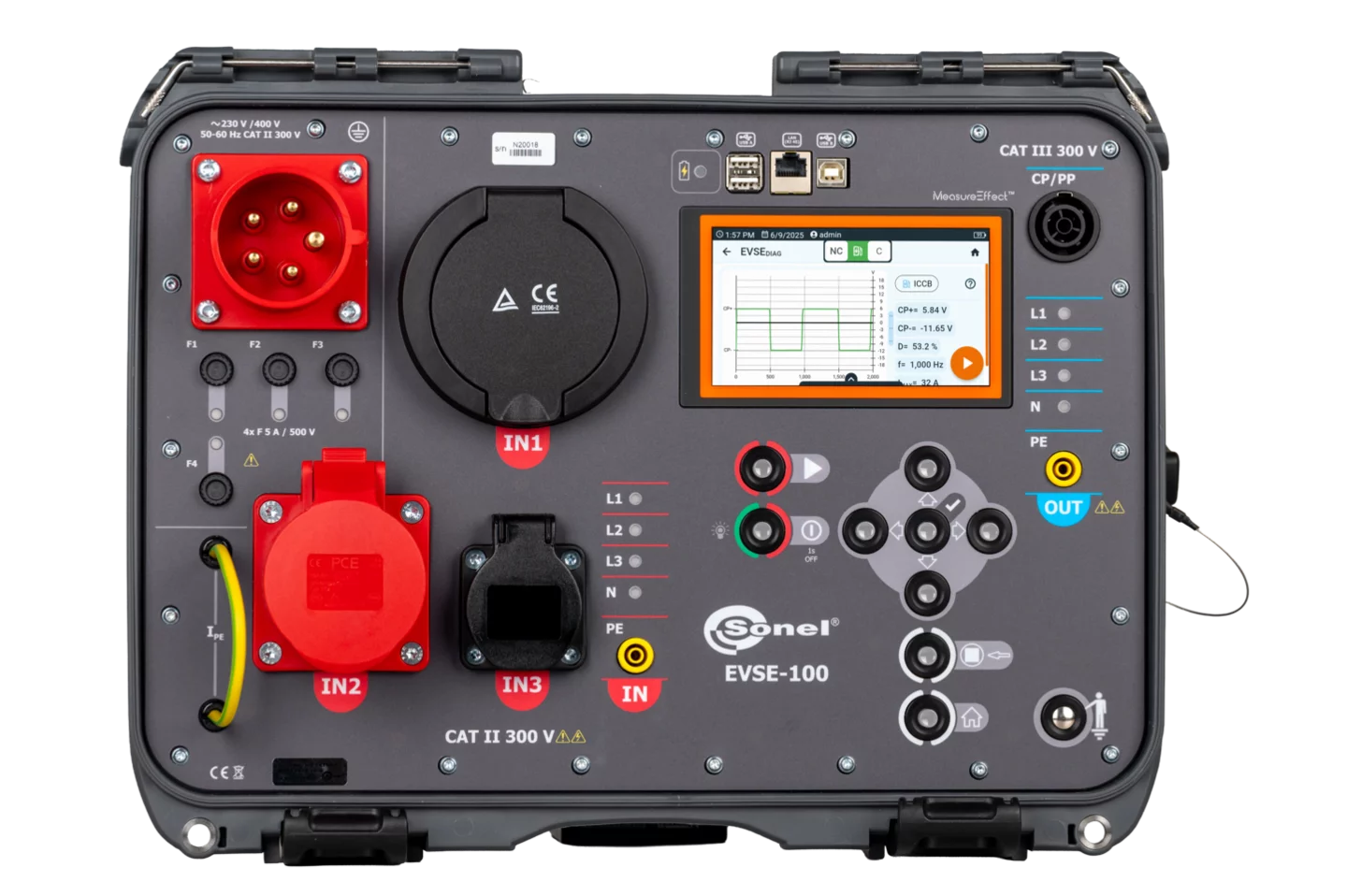

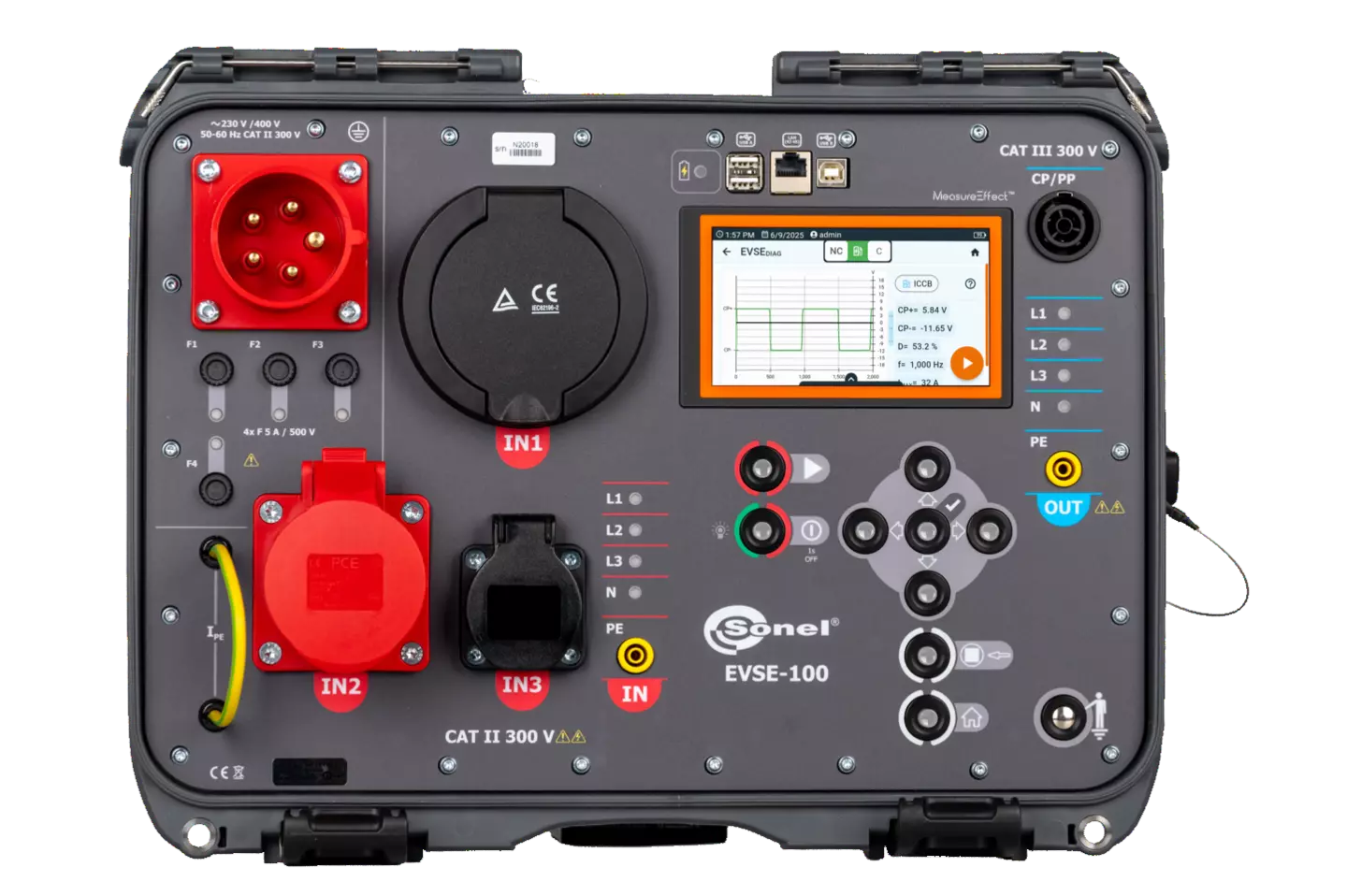

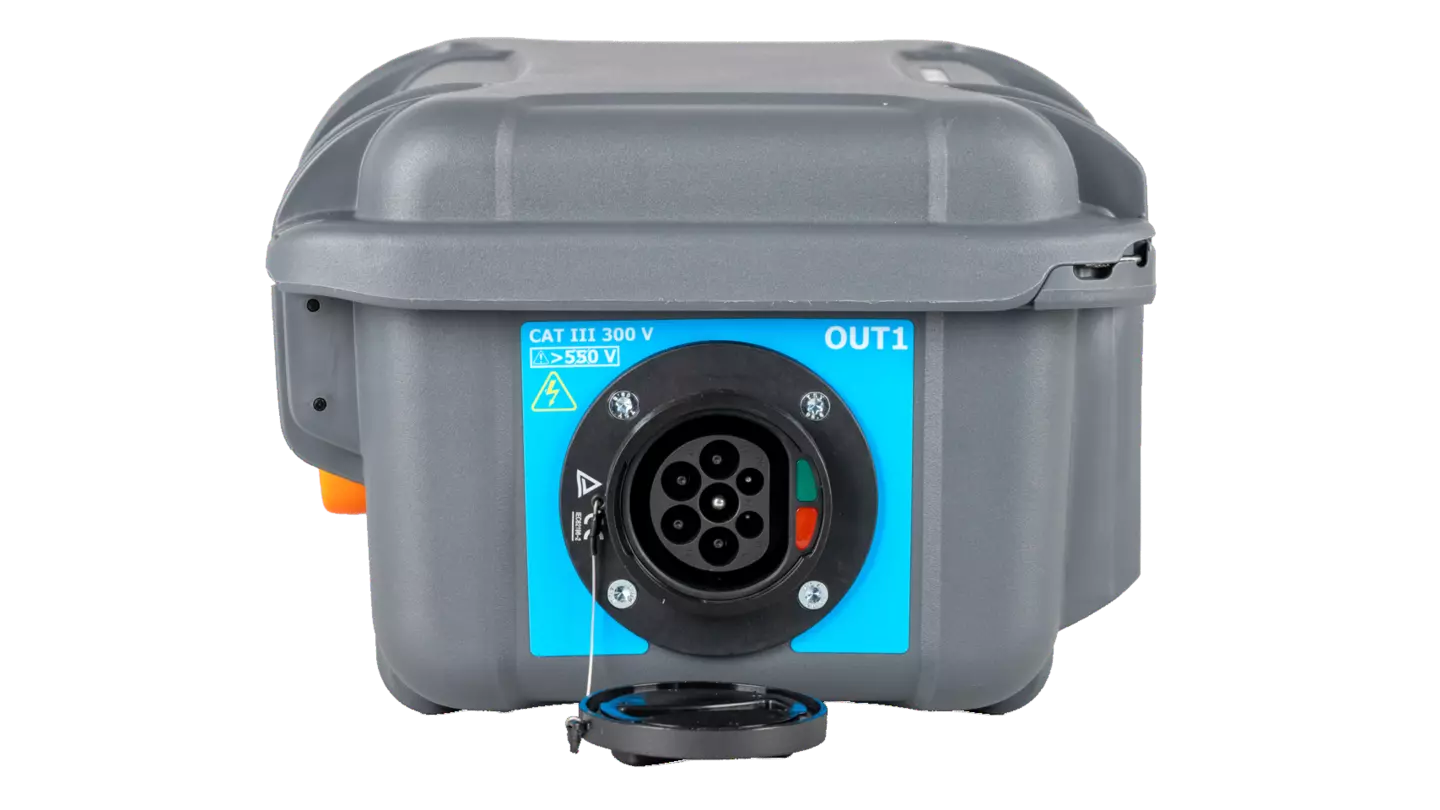

EVSE-100
Analizzatore multifunzionale per il test sulle colonnine di ricarica dei veicoli elettrici

Name: Analizzatore multifunzionale per il test sulle colonnine di ricarica dei veicoli elettrici
Brand: Sonel
SKU: S60-WMITEVSE100
Availability: OutOfStock

Indice cat. WMITEVSE100

ean 5907624033122

Frazy do wyszukiwarki: EVSE100

Grado di protezione IP: IP65

Categoria di misura: CAT II 300 V, CAT III 300 V

Comunicazione dei dati: USB, WI-FI, bluetooth

Display: LCD, a tatto, a colori, retroilluminato

Alimentazione: batteria, dalla rete elettrica

non disponibile

Chiedi un'offerta

K-01

Clip a coccodrillo nero 1 kV 20 A

12,00 €

14,64 € IVA inclusa

In magazzino

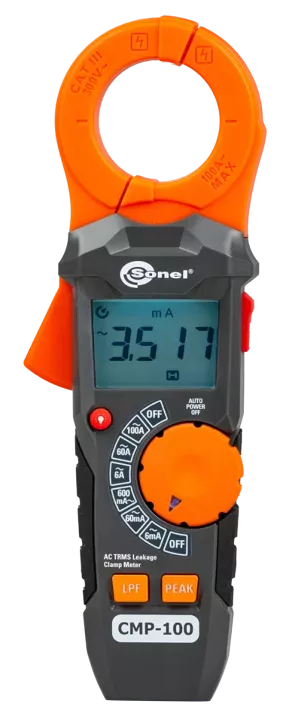

CMP-100

Pinza amperometrica digitale per correnti d...

283,00 €

345,26 € IVA inclusa

In magazzino

Cavo di alimentazione trifase (presa 16 A 5...

non disponibile

Chiedi

Sonda di terra 25 cm

15,00 €

18,30 € IVA inclusa

In magazzino

K-02

Clip a coccodrillo blu 1 kV 20 A

12,00 €

14,64 € IVA inclusa

In magazzino

Sonel Reports Plus

Sonel Reports Plus

125,00 €

152,50 € IVA inclusa

In magazzino

Cavo 30 m sull'avvolgitore per misure di te...

non disponibile

Chiedi

Descrizione

Dati tecnici

Accessori inclusi

Accessori aggiuntivi

Opinioni

File da scaricare

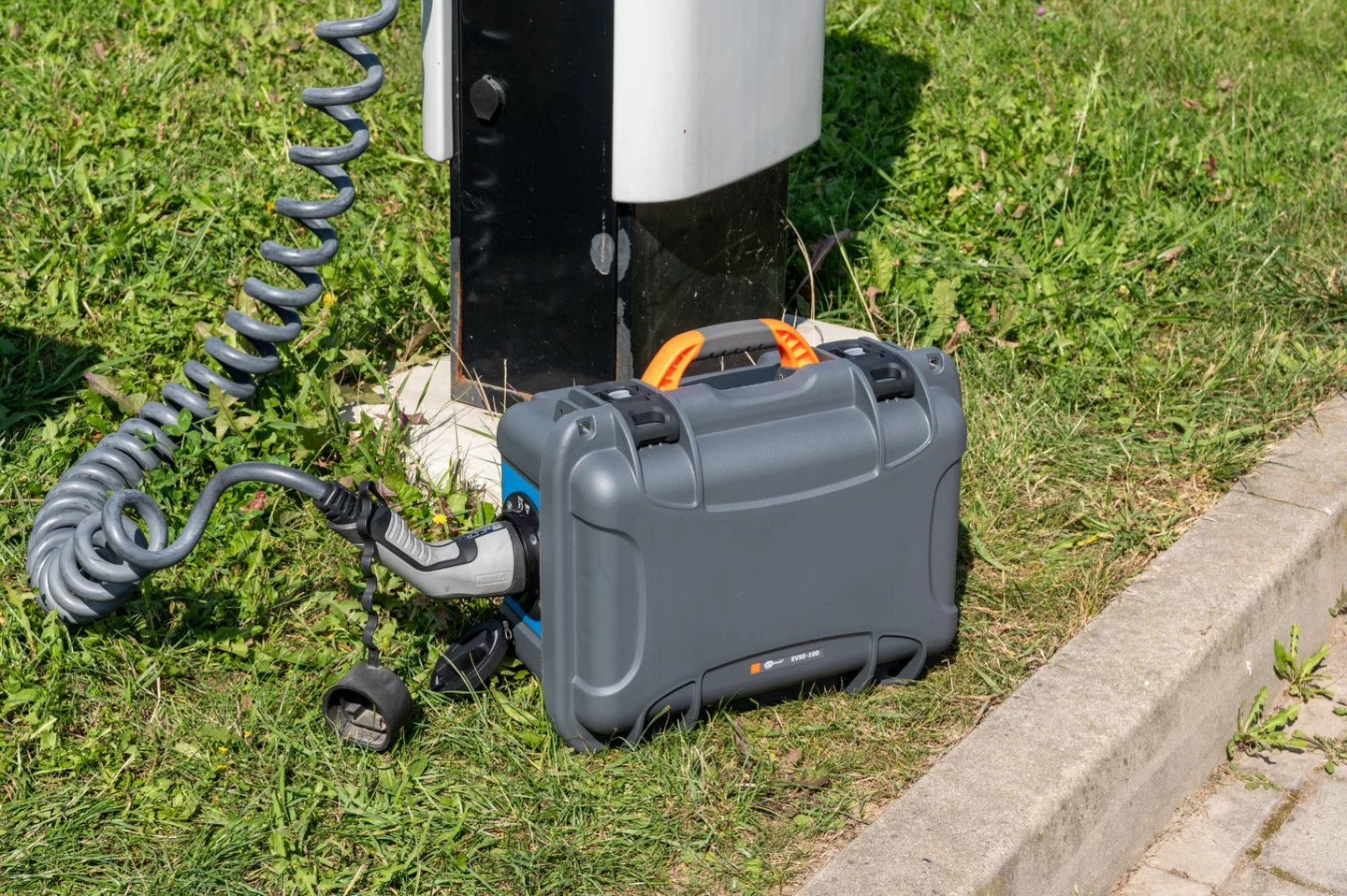

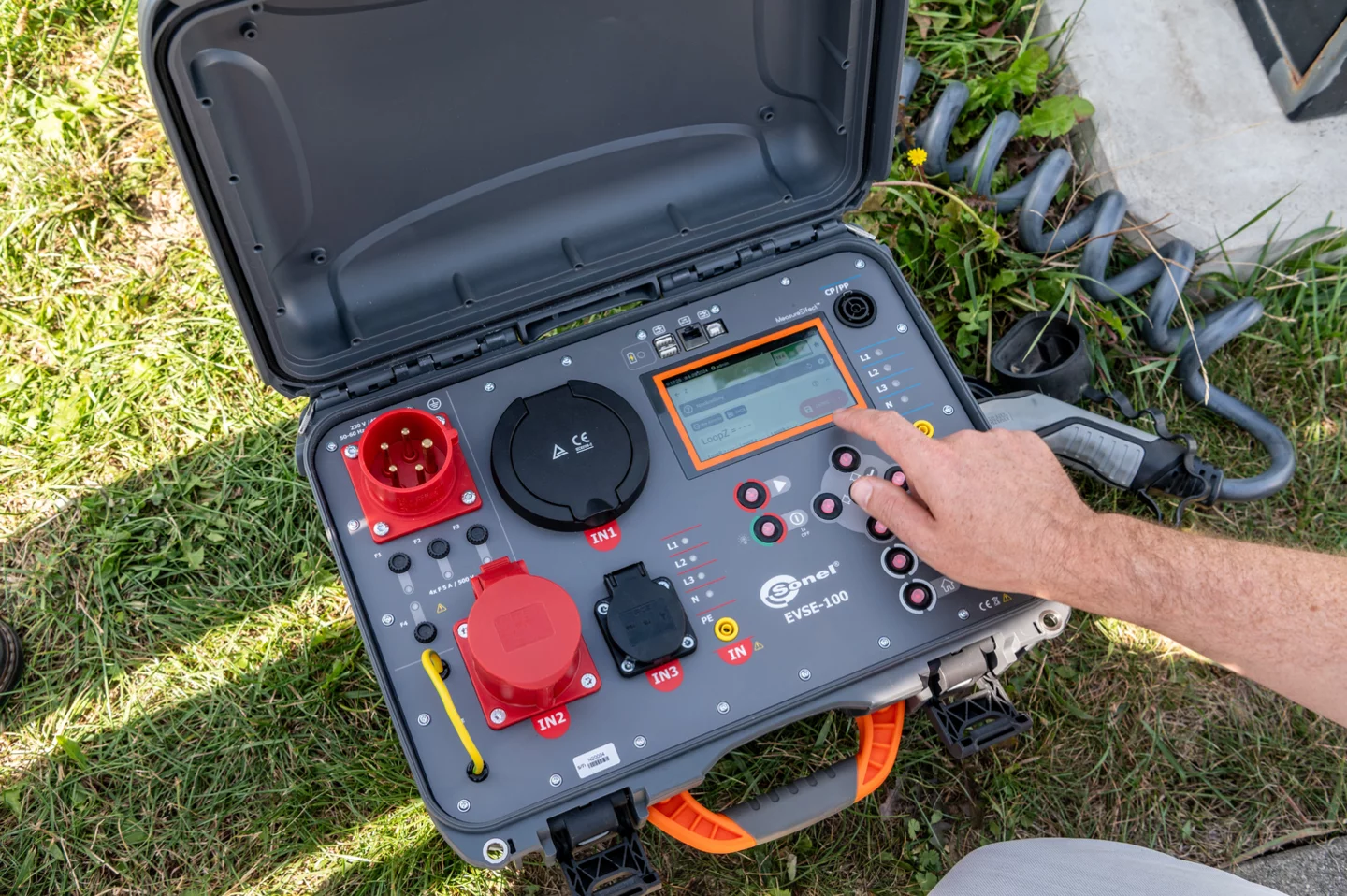

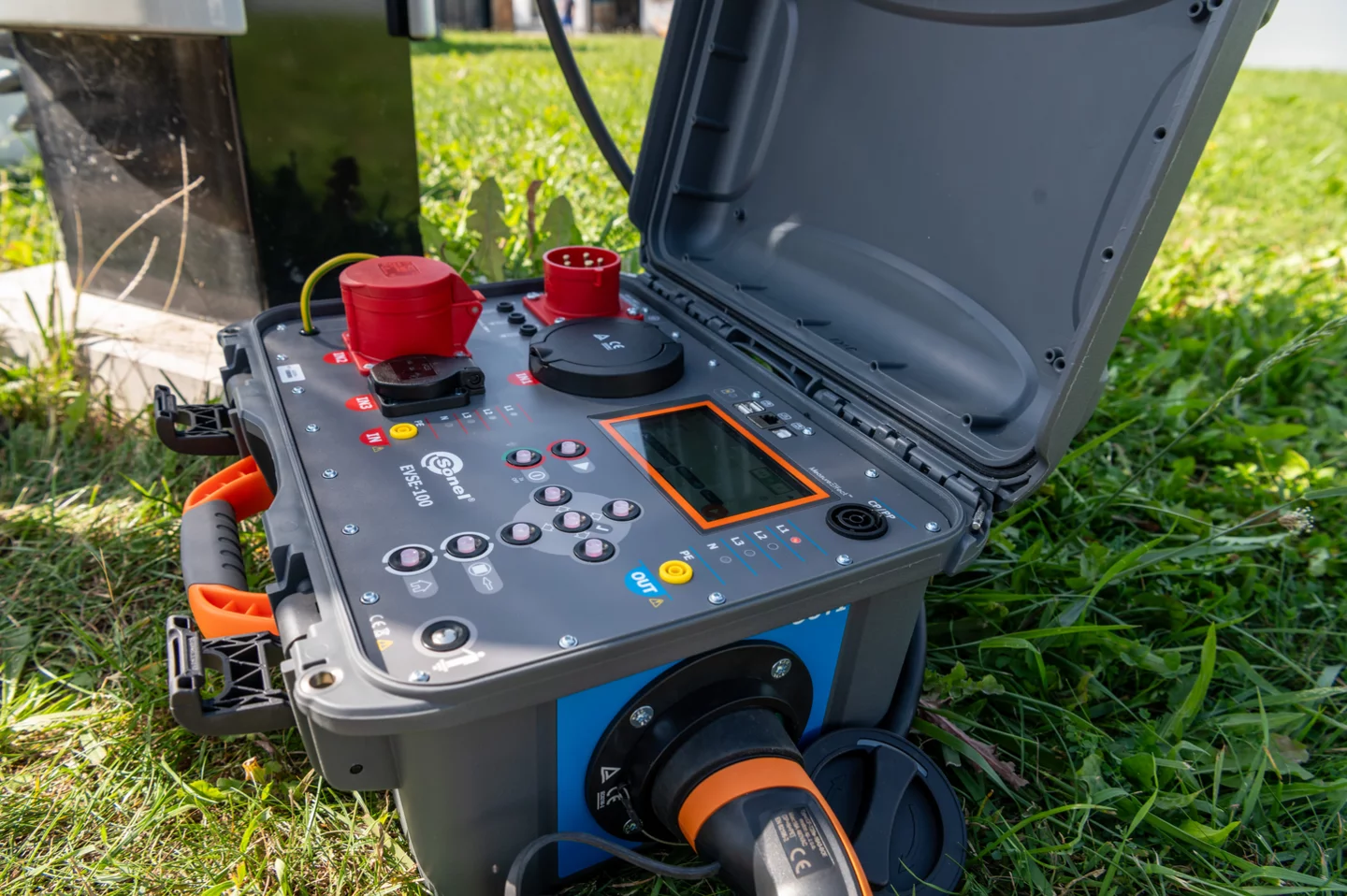

Diagnostica completa della stazione di ricarica con un unico strumento

L’analizzatore multifunzionale EVSE-100 è uno strumento dedicato alla diagnosi delle stazioni e dei cavi di ricarica per veicoli elettrici. Utilizzando un unico dispositivo, eseguiremo una serie di test su questi oggetti che terminano con la generazione di un rapporto professionale. Attraverso un’appropriata simulazione dei circuiti CP e PP, l’analizzatore può mettere la stazione in vari stati operativi. In questo modo, possiamo verificare la correttezza del sistema di controllo ed effettuare misure di protezione dalle scosse elettriche. I controlli di funzionalità e sicurezza possono essere completati simulando errori sul lato alimentazione, ovvero sulla stazione di ricarica (ICCB), e sul lato ricarica del veicolo (circuito CP).

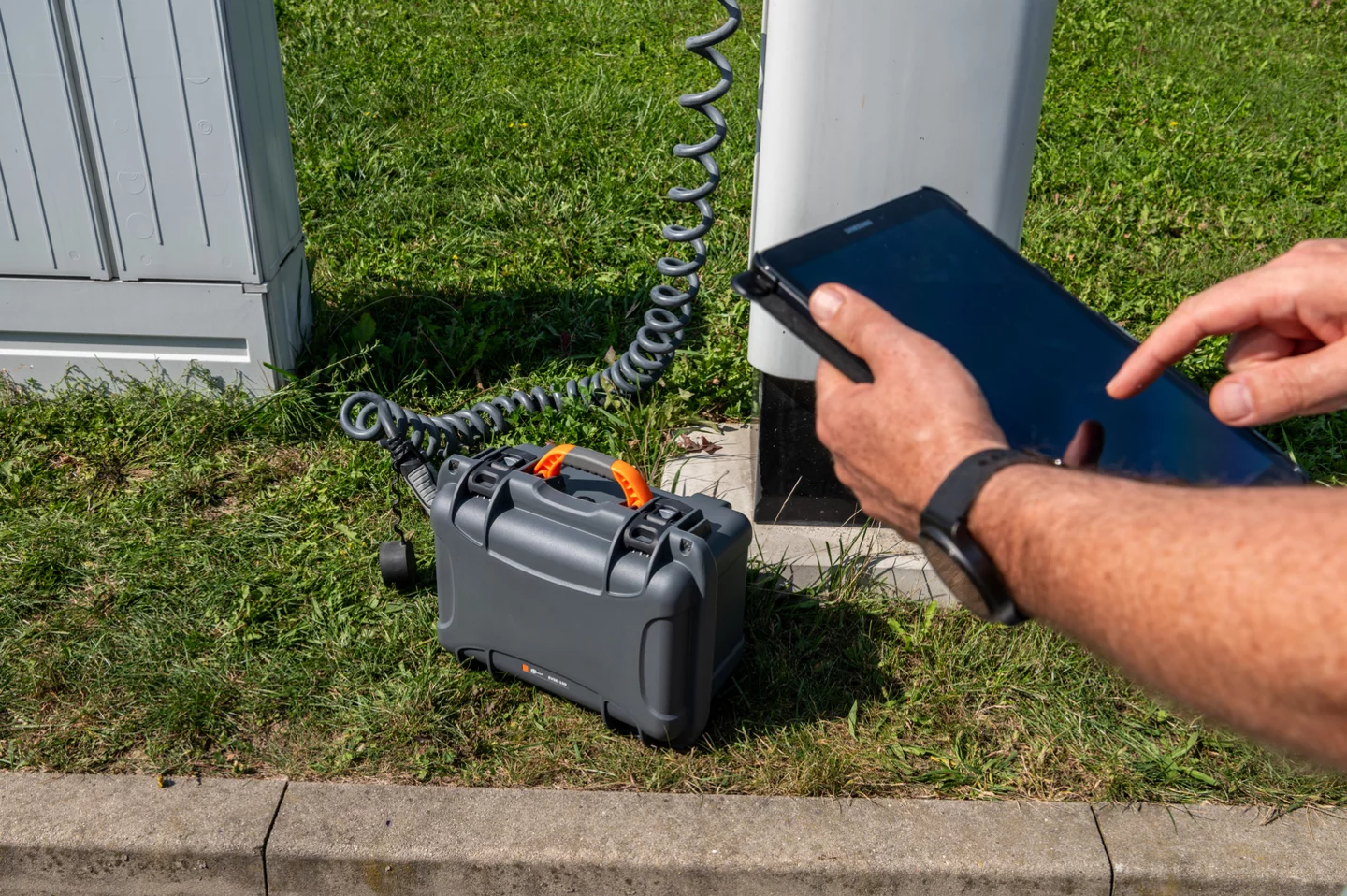

Sonel MeasureEffect™

Il misuratore fa parte della piattaforma Sonel MeasureEffect™. Si tratta di un sistema completo che consente di effettuare misure, memorizzare e gestire i dati e fornire un controllo multilivello degli strumenti.

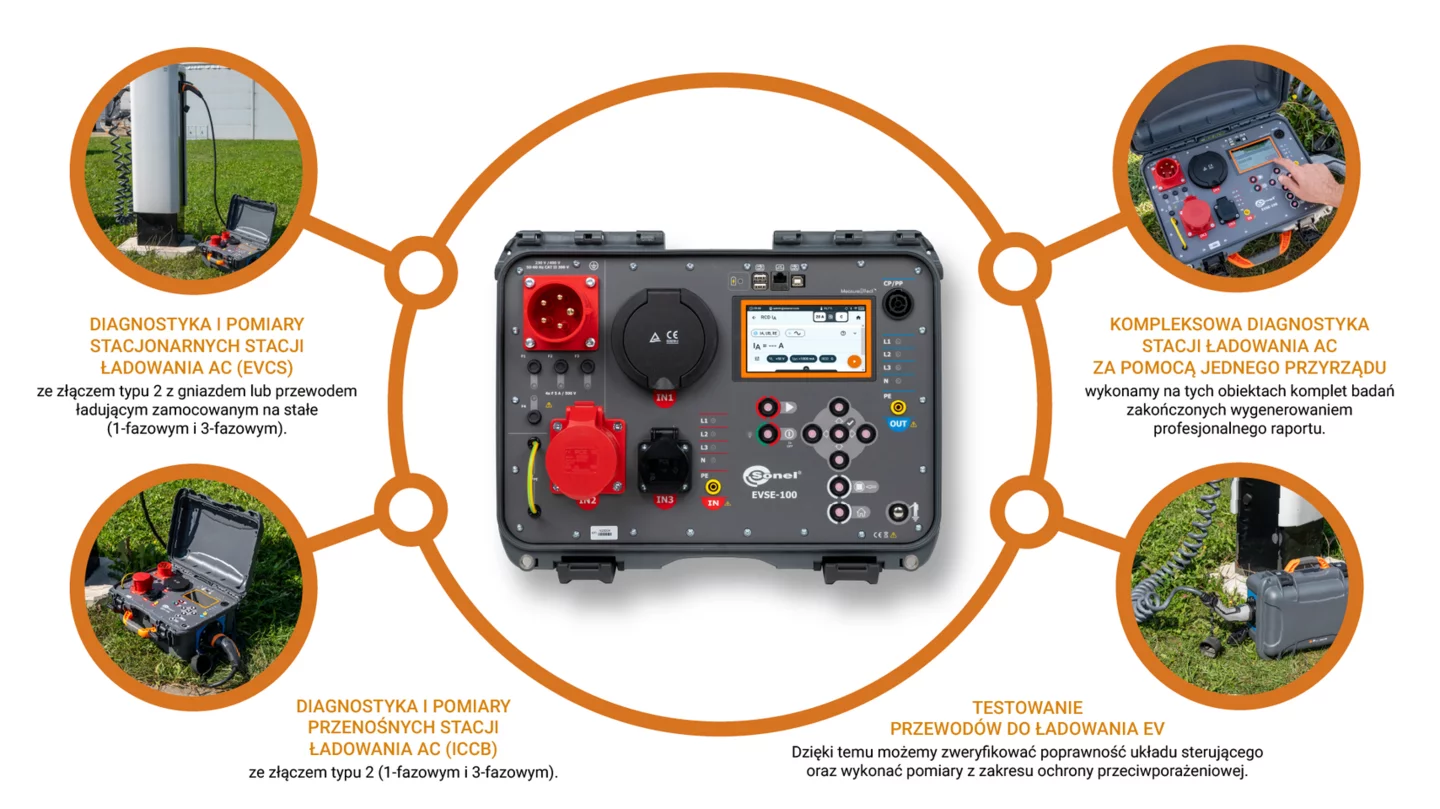

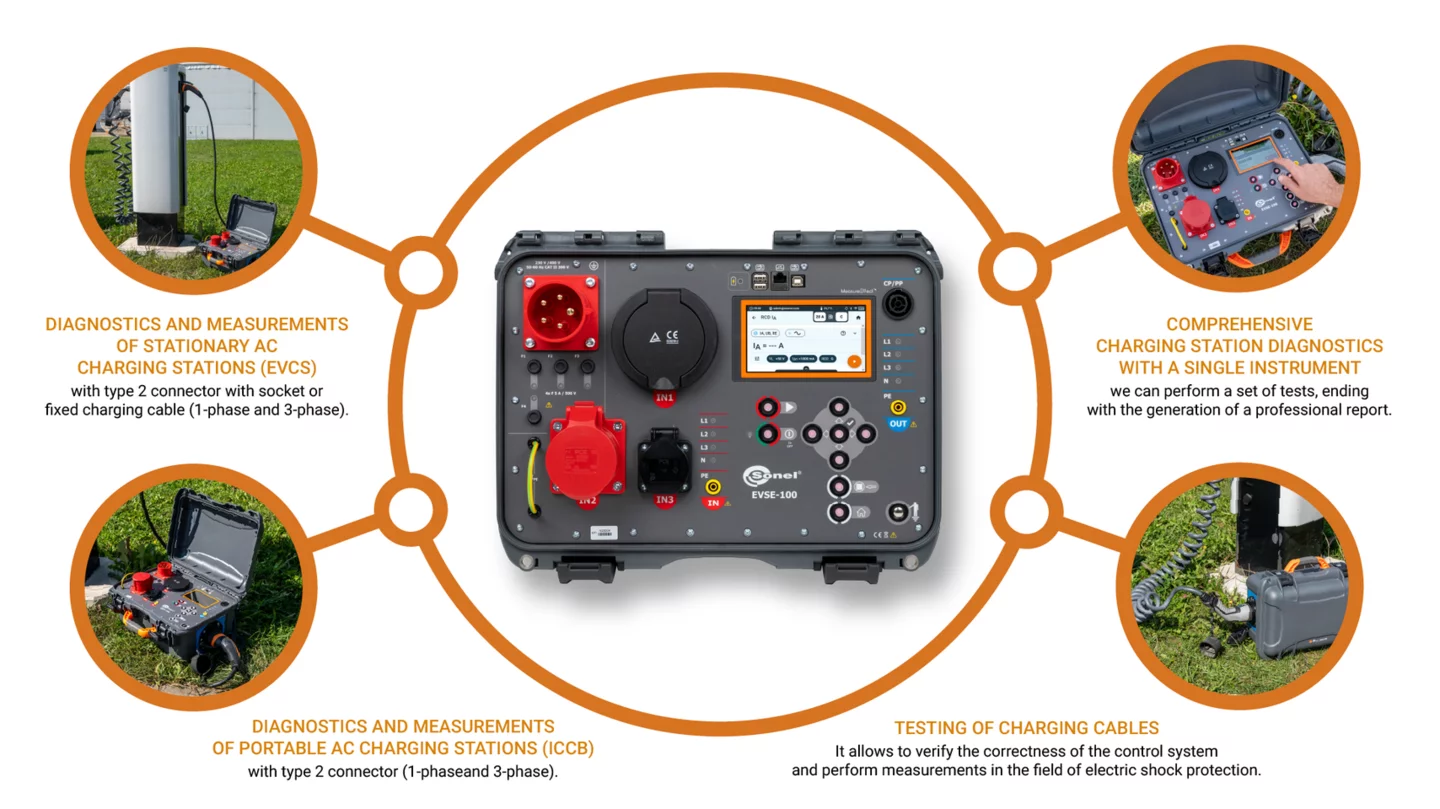

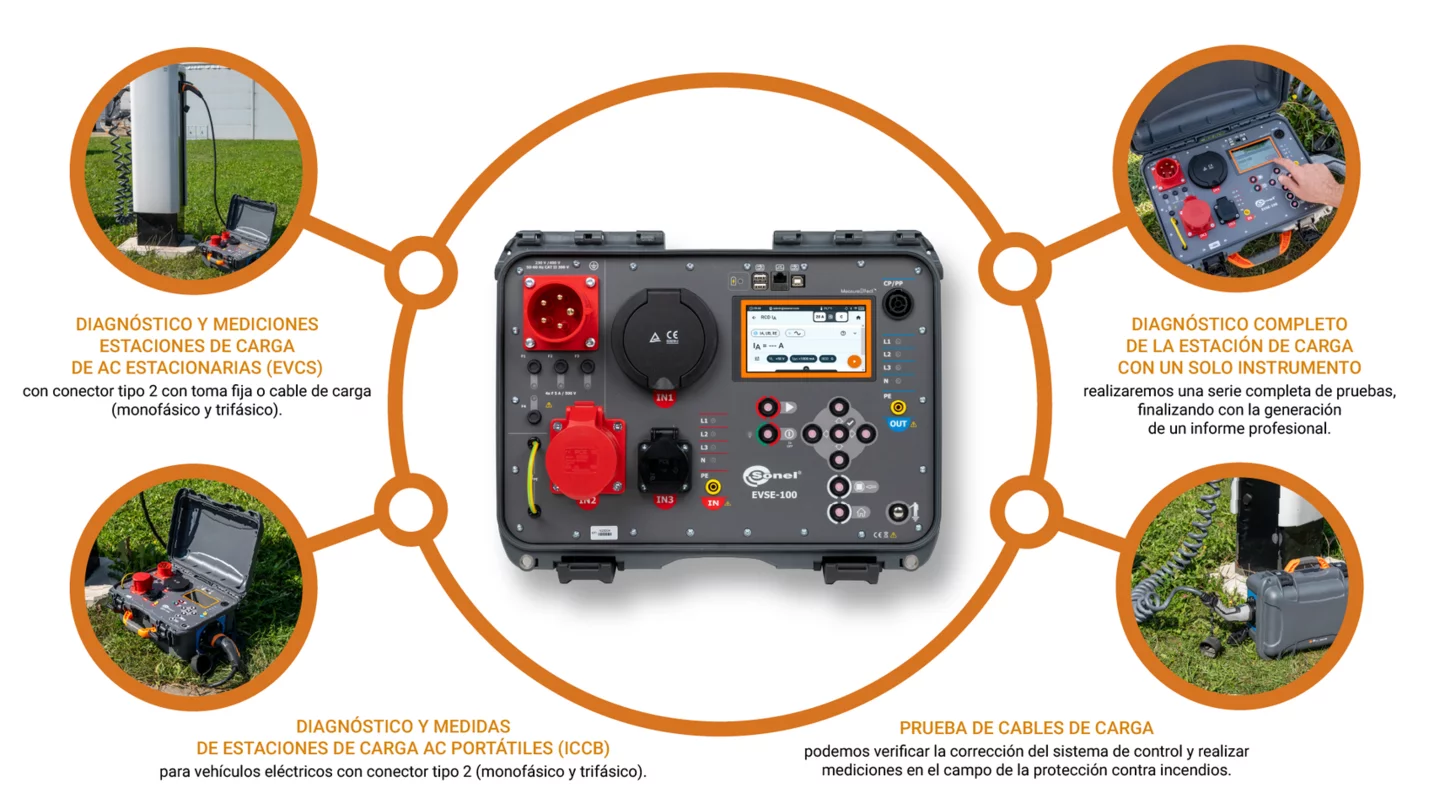

Applicazione

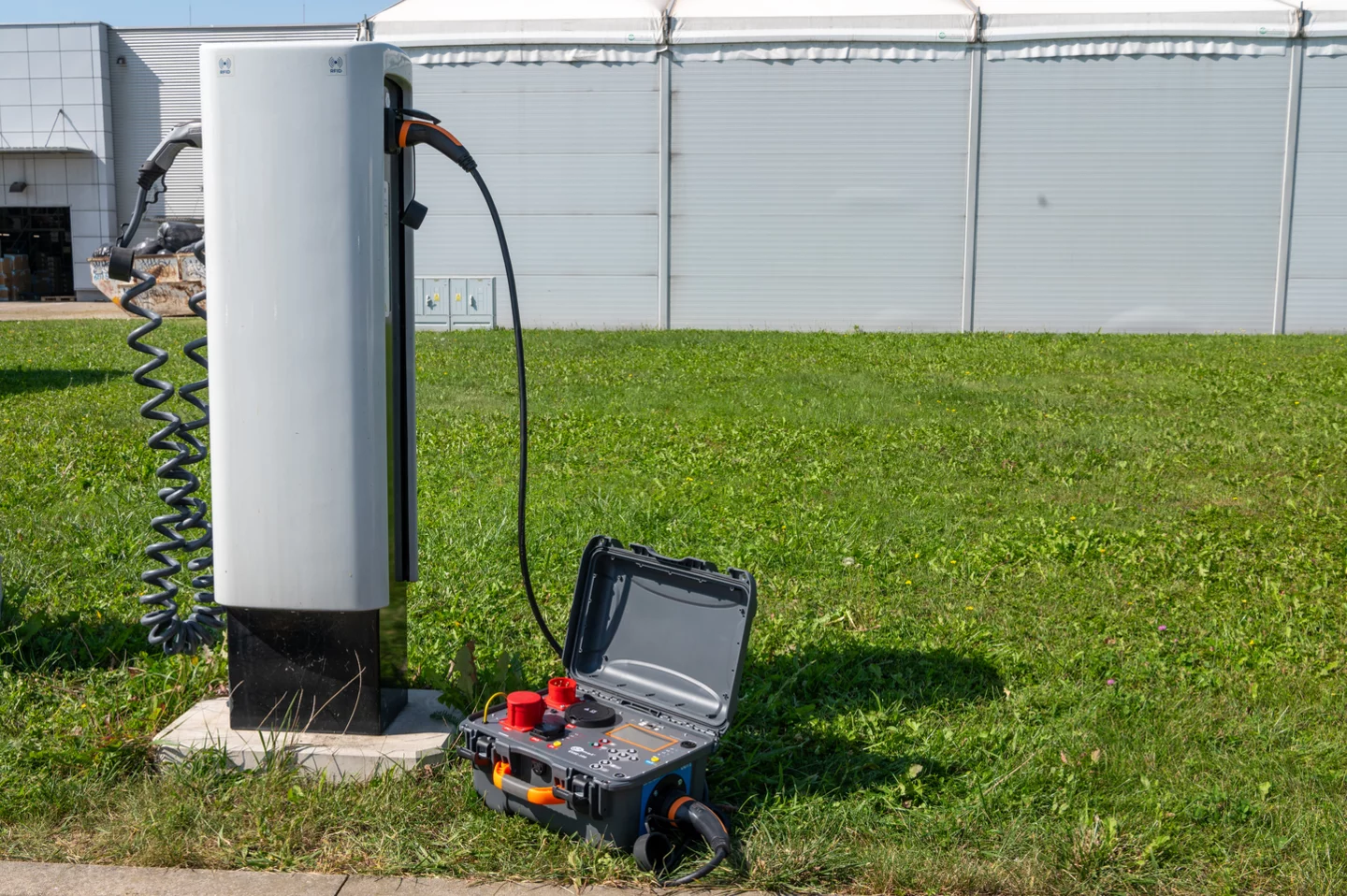

Lo strumento consente di effettuare la diagnostica di:

stazioni di ricarica per veicoli elettrici in AC con connettore di tipo 2 con presa o cavo di ricarica fisso (monofase e trifase),
stazioni di ricarica mobili per veicoli elettrici con connettore di tipo 2 (monofase e trifase),
cavi di ricarica.

Funzioni principali dello strumento

Simulazione dei parametri del cavo PP:
- circuito aperto,
- 13 A, 20 A, 32 A, 63 A, 80 A.
Simulazione della comunicazione:
- stato A – veicolo non connesso,
- stato B – veicolo connesso, non in carica,
- stato C – veicolo connesso, carica senza ventilazione,
- stato D – veicolo connesso, carica con ventilazione.
Misure protettive:
- misurazione dell’impedenza dell’anello di guasto Z,
- misurazione dei parametri degli interruttori differenziali RCD (AC, A, B, 6 mA DC),
- misurazione della resistenza di isolamento R_ISO,
- misurazione R_CONT,
- indicazione della sequenza delle fasi,
- resistenza del resistore di codifica R_C,
- misurazione della resistenza di terra R_E.
Analisi EVSE – diagnostica:
- tensioni CP+, CP-
- frequenza f (PWM)
- duty cycle del segnale D (PWM),
- corrente massima di carica I_MAX,
- grafico CP+, CP-, f, D, I_MAX,
- tempo di spegnimento t_off,
- tempo di accensione t_on.
Analisi EVSE – simulazione errori (ICCB, EVCS):
- CPsh – cortocircuito da CP a PE,
- Dsh – cortocircuito del diodo,
- PEop – interruzione del conduttore PE.
Analisi EVSE – simulazione errori (ICCB):
- L1op – interruzione del conduttore di fase L1,
- L2op – interruzione del conduttore di fase L2,
- L3op – interruzione del conduttore di fase L3,
- Nop – interruzione del conduttore N,
- PEop – interruzione del conduttore PE,
- L↔PE – inversione della fase L con PE,
- U_EXT(PE) – tensione sul cavo PE.
Analisi EVSE – tempo di transizione tra gli stati.

Specifiche

Parametro	Portata di misura	Portata	Risoluzione	Precisione
Misurazione dei parametri di rete
Tensione	0 V…500 V	0 V…500 V	da 0,1 V	da ±(2% v.m. + 2 cifre)
Frequenza	45,0…65,0 Hz	45,0…65,0 Hz	0,1 Hz	±(0,1% v.m. + 1 cyfra)
Impedenza dell’anello di guasto
Anello di guasto Z_L-N, Z_L-L, Z_L-PE	da 0,13 Ω…1999 Ω secondo EN IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	±(5% v.m. + 3 cifre)
Anello di guasto Z_L-PE in modalità RCD	da 0,5 Ω…1999 Ω secondo EN IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	±(6% v.m. + 5 cifre)
Misurazioni dei parametri degli interruttori differenziali				None
Test di spegnimento dei RCD e misurazione del tempo di intervento t_A corrente di misura 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn	None	None	None	None
• RCD di tipo generale e con breve ritardo	0 ms…300 ms	0 ms…300 ms	1 ms	da ±(2% v.m. + 2 cifre)
• RCD selettivo	0 ms…500 ms	0 ms…500 ms	1 ms	da ±(2% v.m. + 2 cifre)
• RCD EV 6 mA DC e RCM	0 ms…10,0 s	0 ms…10,0 s	da 1 ms	±(2% v.m. + 3 cifre)
Misura della corrente di intervento dell’interruttore RCD I_A corrente di misura 0,3 I_Δn…2,0 I_Δn	None	None	None	None
• per corrente differenziale sinusoidale (tipo AC)	3,0 mA…500 mA	3,0 mA…500 mA	da 0,1 mA	±5% I_Δn
• per corrente differenziale unidirezionale e unidirezionale sovrapposto alla corrente continua di 6 mA (tipo A)	3,5 mA…420 mA	3,5 mA…420 mA	da 0,1 mA	±10% I_Δn
• per corrente continua (tipo B)	1,0 mA…600 mA	1,0 mA…600 mA	da 0,1 mA	da ±6% I_Δn
Resistenza di terra
Metodo a 3 poli	0,85 Ω…1999 Ω secondo EN IEC 61557-5	0,00 Ω…1999 Ω	da 0,01 Ω	da ±(3% v.m. + 5 cifre)
Resistenza degli elettrodi ausiliari	0 Ω…1,99 kΩ	0 Ω…19,9 kΩ	da 1 Ω	±(5% (R_S+R_E+R_H) + 8 cifre)
Resistenza di isolamento
Tensione di misurazione 50 V	50 kΩ…49,9 MΩ secondo EN IEC 61557-2	0 kΩ…49,9 MΩ	da 1 kΩ	±(5% v.m. + 8 cifre)
Tensione di misurazione 100 V	100 kΩ…99,9 MΩ secondo EN IEC 61557-2	0 kΩ…99,9 MΩ	da 1 kΩ	±(5% v.m. + 8 cifre)
Tensione di misurazione 250 V	250 kΩ…199,9 MΩ secondo EN IEC 61557-2	0 kΩ…199,9 MΩ	da 1 kΩ	±(5% v.m. + 8 cifre)
Tensione di misurazione 500 V	500 kΩ…599,9 MΩ secondo EN IEC 61557-2	0 kΩ…599,9 MΩ	da 1 kΩ	±(5% v.m. + 8 cifre)
Tensione di misurazione 1000 V	1000 kΩ…599,9 MΩ secondo EN IEC 61557-2	0 kΩ…599,9 MΩ	da 1 kΩ	±(8% v.m. + 8 cifre)
Resistenza dei conduttori di protezione ed equipotenziali				None
Misurazione della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA	0,12 Ω…400 Ω secondo EN IEC 61557-4	0,00 Ω…400 Ω	da 0,01 Ω	±(2% v.m. + 3 cifre)
Continuità dei conduttori del cavo EV L1, L2, L3, N, PE, CP	0,20 Ω…400 Ω secondo EN IEC 61557-4	0,00 Ω…400 Ω	da 0,01 Ω	±(3% v.m. + 5 cifre)
Indicazione della sequenza della fase	compatibile (corretta), opposta (non corretta), tensione U_L-L: 100 V…440 V (45 Hz…65 Hz)	None	None	None
Resistore di codifica R_C
Resistenza del resistore (PP-PE) – presa IN PEop	0,32 Ω…6000 Ω secondo IEC 61557-4	0,00 Ω…6000 Ω	da 0,01 Ω	±(3% v.m. + 8 cifre)
Resistenza del resistore (PP-PE) – presa OUT PEpp	0,32 Ω…6000 Ω secondo IEC 61557-4	0,00 Ω…6000 Ω	da 0,01 Ω	±(3% v.m. + 8 cifre)
Simulazione dei parametri dei cavi PP
NC	Interruzione	Interruzione	-	-
13 A	1500 Ω	1500 Ω	-	±2%
20 A	680 Ω	680 Ω	-	±2%
32 A	220 Ω	220 Ω	-	±2%
63 A	100 Ω	100 Ω	-	±2%
80 A	56 Ω	56 Ω	-	±3%
Simulazione della comunicazione CP
Stato A – veicolo non collegato	Interruzione	Interruzione	-	-
Stato B – veicolo collegato, non in carica	2740 Ω	2740 Ω	-	±1%
Stato C – veicolo collegato, ricarica senza ventilazione	882 Ω	882 Ω	-	±1%
Stato D – veicolo collegato, ricarica con ventilazione	246 Ω	246 Ω	-	±1%
Diagnostica EVSE_DIAG
Tensione CP+, CP-	-19,99 V…19,99 V	-19,99 V…19,99 V	0,01 V	±(1% v.m. + 8 cifre)
Frequenza f (PWM)	950 Hz…1050 Hz	800 Hz…1200 Hz	1 Hz	±1 cifra
Duty cycle D (PWM)	3%…97%	1,0%…99,0%	0,1%	±3 cifre
Corrente massima di carica I_MAX	0 A…80 A	0 A…80 A	1 A	-
Simulazione di errori ERR OUT (ICCB, EVCS)
CPsh – cortocircuito CP su PE	0…3100 ms	0…3100 ms	1 ms	±(3% v.m. + 3 cifre)
Dsh – cortocircuito del diodo	0…3100 ms	0…3100 ms	1 ms	±(3% v.m. + 3 cifre)
PEop – interruzione del conduttore PE	0…1000 ms	0…1000 ms	1 ms	±(3% v.m. + 3 cifre)
Simulazione di errori ERR IN (ICCB)
L/L1op – interruzione del conduttore di fase L/L1	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
L/L2op – interruzione del conduttore di fase L/L2	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
L/L3op – interruzione del conduttore di fase L/L3	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
Nop – interruzione del conduttore N	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
PEop – interruzione del conduttore PE	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
L1↔PE – inversione della fase L1 con PE	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
L2↔PE – inversione della fase L2 con PE	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
L3↔PE – inversione della fase L3 con PE	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
U_EXT(PE) – tensione sul cavo PE	come in EVSE_DIAG	come in EVSE_DIAG	-	come in EVSE_DIAG
Tempo di transizione tra gli stati
A → C, B → C, A → D, B → D	0…3100 ms	0…3100 ms	1 ms	±(3% v.m. + 3 cifre)
C → A, C → B, D → A, D → B	0…1000 ms	0…1000 ms	1 ms	±(3% v.m. + 3 cifre)

Peso e dimensioni

Parametro	Valore
Peso netto (kg)	12.7
Peso del pacco (kg)	13.5
