Misuratore blindato di messa a terra e resistività del suolo

Il misuratore della resistenza di terra e resistività del suolo Sonel MRU-120HD è un dispositivo robusto e funzionale caratterizzato da una particolare resistenza alle condizioni di lavoro difficili. Non teme polvere o fango ed è perfetto anche in quelle zone dove c'è un maggior rischio di schizzi.

Utilizzando il misuratore Sonel MRU-120HD, è possibile eseguire misurazioni della resistenza di terra utilizzando il metodo a 3 poli e a 4 fili. Il dispositivo consente inoltre misurazioni con la pinza aggiuntiva (messa a terra multipla - senza necessità di scollegare i connettori di controllo) e misurazioni con il metodo a due pinze. In alcuni casi la misura può essere eseguita senza la necessità di utilizzare i picchetti ausiliari. Sonel MRU-120HD è uno strumento progettato appositamente per misurare la messa a terra nel settore energetico. Campo di misura (misure secondo la norma EN 61557) da 0,30 Ω.

Altre funzioni pratiche del dispositivo sono la capacità di misurare la resistività del suolo e la misura della continuità del collegamento protettivo ed equipotenziale.

Metodi di misura

Metodo a 3 poli e 4 fili – misura della messa a terra con sensori ausiliari
Metodo a 3 poli con la pinza – misura delle terre multiple
Metodo con due pinze – misura delle terre quando non è possibile l'utilizzo dei sensori ausiliari
Resistività del suolo - metodo Wenner
Resistenza dei conduttori di terra e dei collegamenti equipotenziali con la corrente ≥200 mA con funzione di azzeramento automatico – conforme agli standard EN 61557-4

Caratteristiche aggiuntive

Resistenza ineguagliabile alle condizioni ambientali severe - l'involucro a valigetta garantisce la protezione dalle polveri e dall'acqua e protegge dalle conseguenze delle cadute
Misura della resistenza dei sensori ausiliari R_S e R_H
Misura delle tensioni di interferenza
Misura con la presenza delle tensioni di interferenza derivanti dalle reti con la frequenza 50 Hz e 60 Hz
Scelta della tensione di prova (25 V e 50 V)
Calcolo automatico della resistività del suolo in Ohm metri (Ωm) e Ohm piedi (Ωft)
Memoria 990 misurazioni (10 banchi da 99 celle)
Funzione di calibrazione delle pinze
Orologio in tempo reale (RTC)
Trasmissione dati al computer
Indicazione della carica delle batterie

Campi di applicazione

ll misuratore MRU-120HD è stato creato per affrontare condizioni di lavoro più severe. Genera la corrente di prova superiore a 200 mA, il che permette di effettuare in modo efficace le misure di terra negli impianti elettrici come stazioni di trasformazione o sottostazioni.

Grazie ai metodi con l'utilizzo delle pinze non è necessario scollegare i raccordi di prova, un procedimento a volte molto noioso e scomodo. Ciò è particolarmente importante nei lavori sugli impianti esposti alle intemperie, dove gli elementi di collegamento spesso sono corrosi od ossidati.

L'interfaccia grafica dell'utente fornisce delle letture comprensibili e comunicazioni chiare. Ciò si traduce in un utilizzo veloce e senza problemi.

Trasporto e protezione

Non importa se effettui le misure camminando nel fango o se lavori sul terreno sabbioso in mezzo alle nuvole di polvere. Il misuratore MRU-120HD è pronto e non ti deluderà. Il grado di protezione IP67 con il coperchio chiuso garantisce la resistenza alla polvere e previene la penetrazione dell'acqua - anche in caso di un'immersione totale dell'involucro di breve durata! Durante lo svolgimento di misurazioni l'impermeabilità è sempre a un livello alto (IP54) garantendo la protezione dalla polvere e dagli schizzi d'acqua da ogni direzione.

Funzionalità

I metodi di misura disponibili nello strumento permettono un controllo completo di terre di servizio e di protezione. La funzione della calibrazione dei conduttori di misurazione elimina l'incidenza della loro resistenza sul risultato. Ma è solo l'inizio.

Il metodo a quattro fili significa una misurazione molto precisa dei valori attesi molto basi della resistenza - elimina la resistenza del conduttore che collega il misuratore alla messa a terra.
La misura della continuità dei collegamenti di protezione e compensativi con la corrente superiore a 200 mA soddisfa i requisiti della norma EN 61557-4.
Prima di procedere alla misurazione il misuratore controlla se nell'impianto analizzato non ci siano interferenze troppo elevate, che possono indicare ulteriori anomalie.

Memoria e risultati

I risultati possono essere salvati nella memoria dello strumento. Essa è divisa in 10 banchi da 99 celle, ciascuna delle quali corrisponde a una misurazione. Questi risultati possono essere trasferiti molto facilmente al programma Sonel Reader per l'archiviazione oppure ai fini degli studi o delle analisi successive.

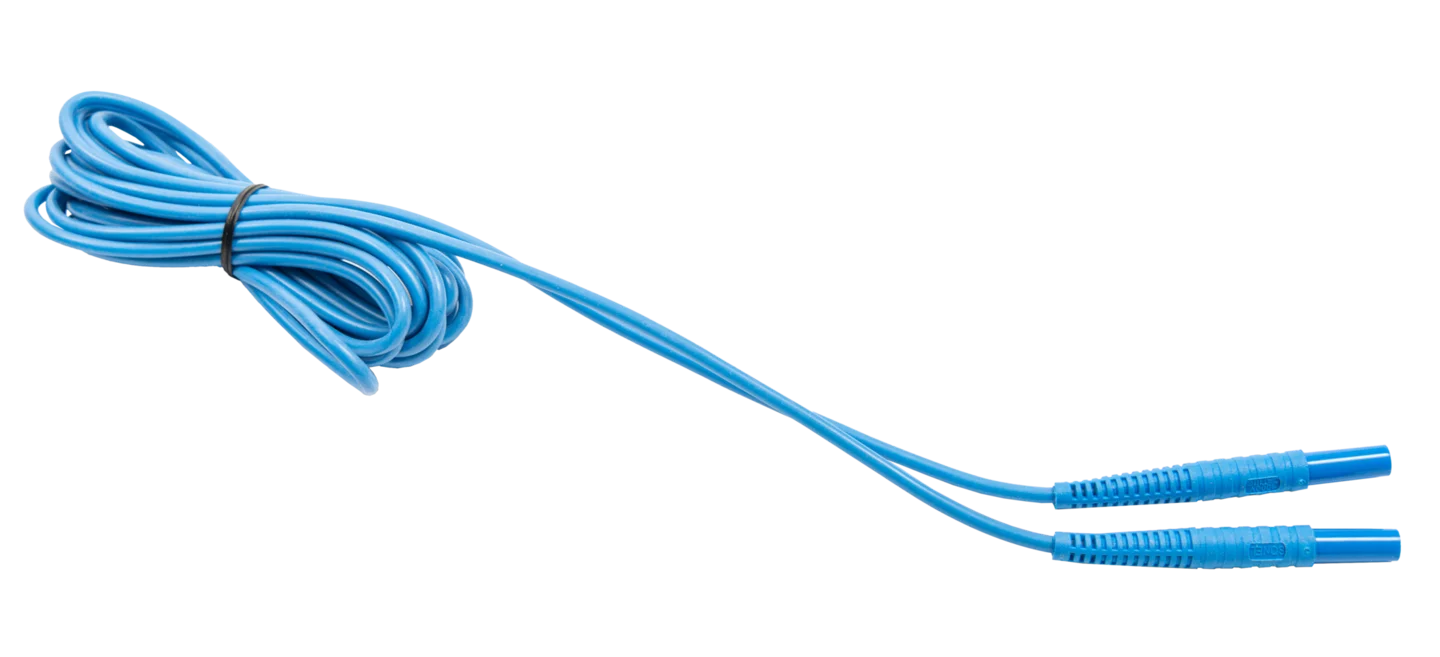

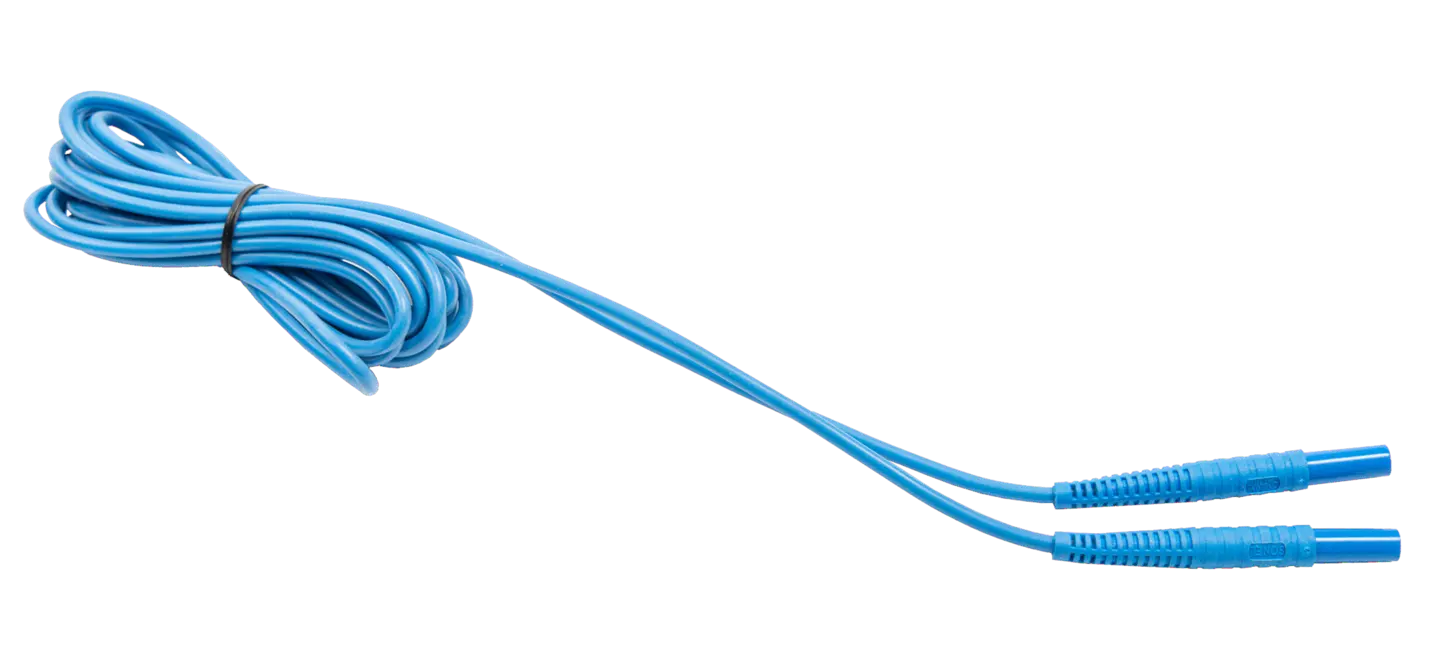

Test lead 4.0 m blue CAT III/1000V CAT IV/600 V (banana plugs)
