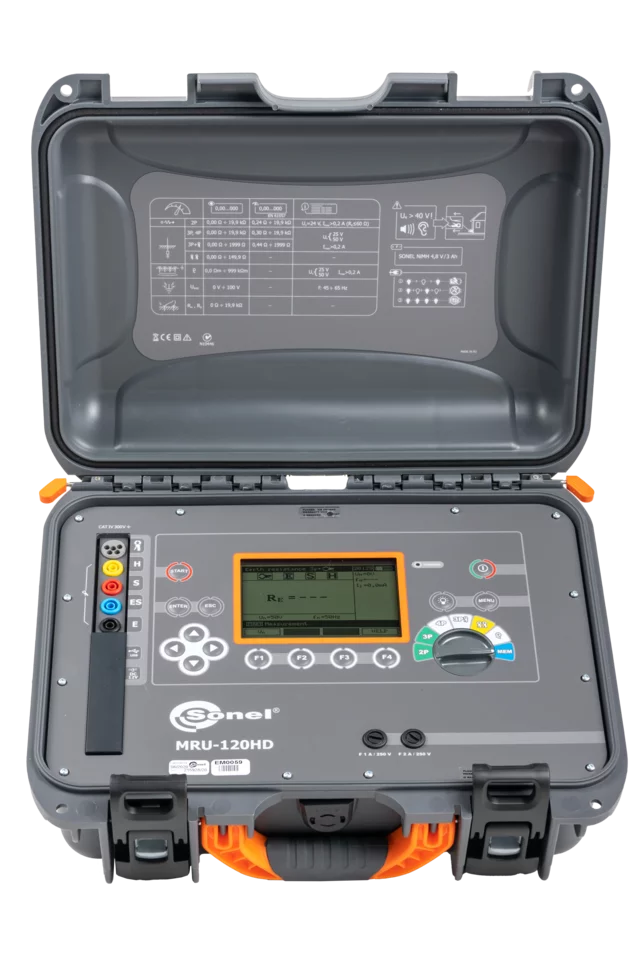

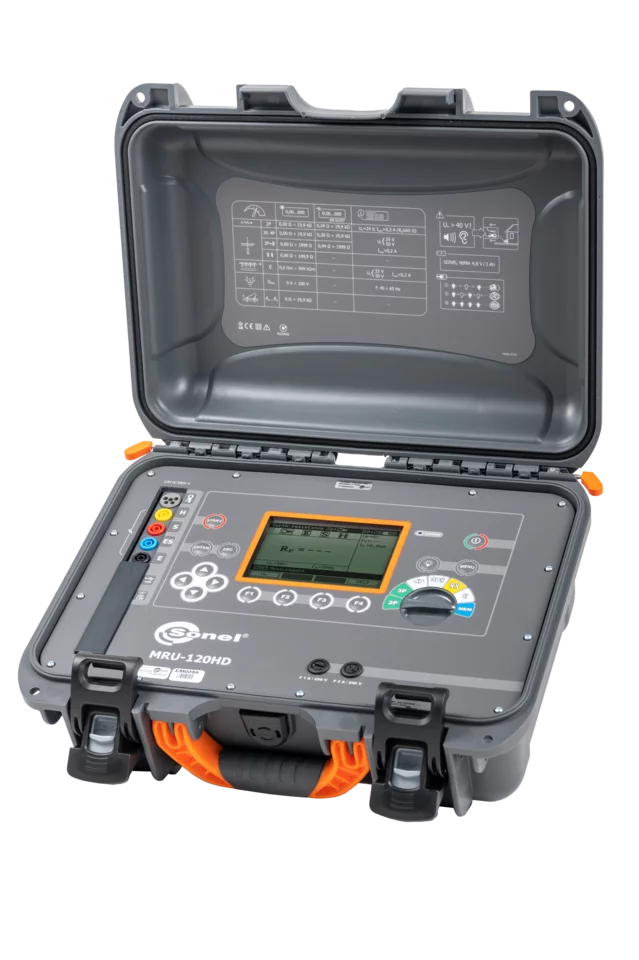

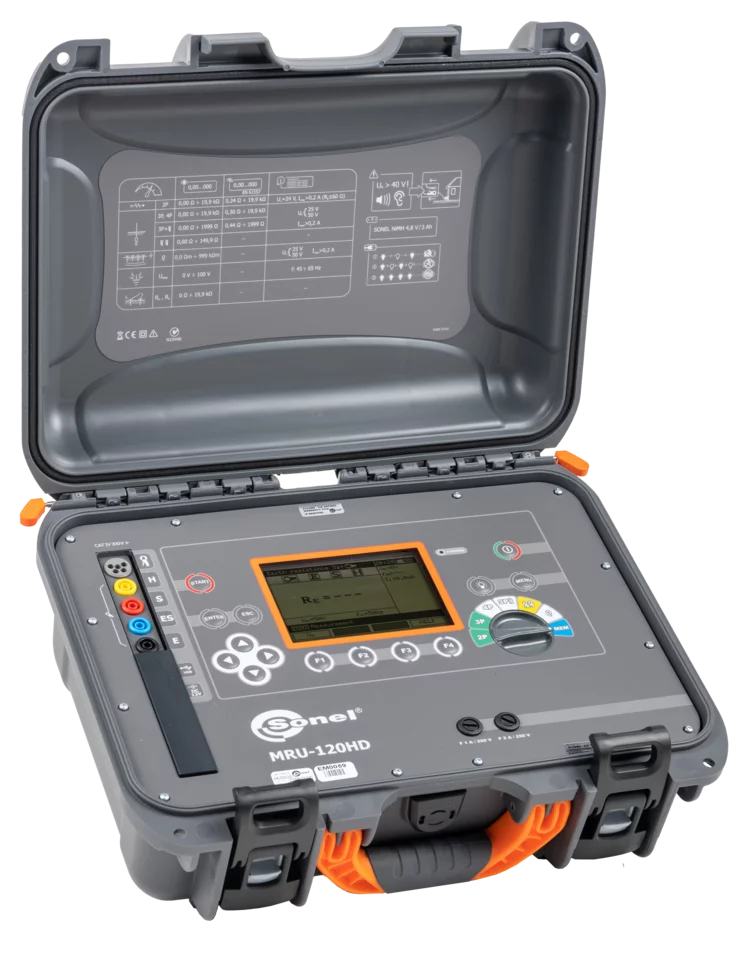

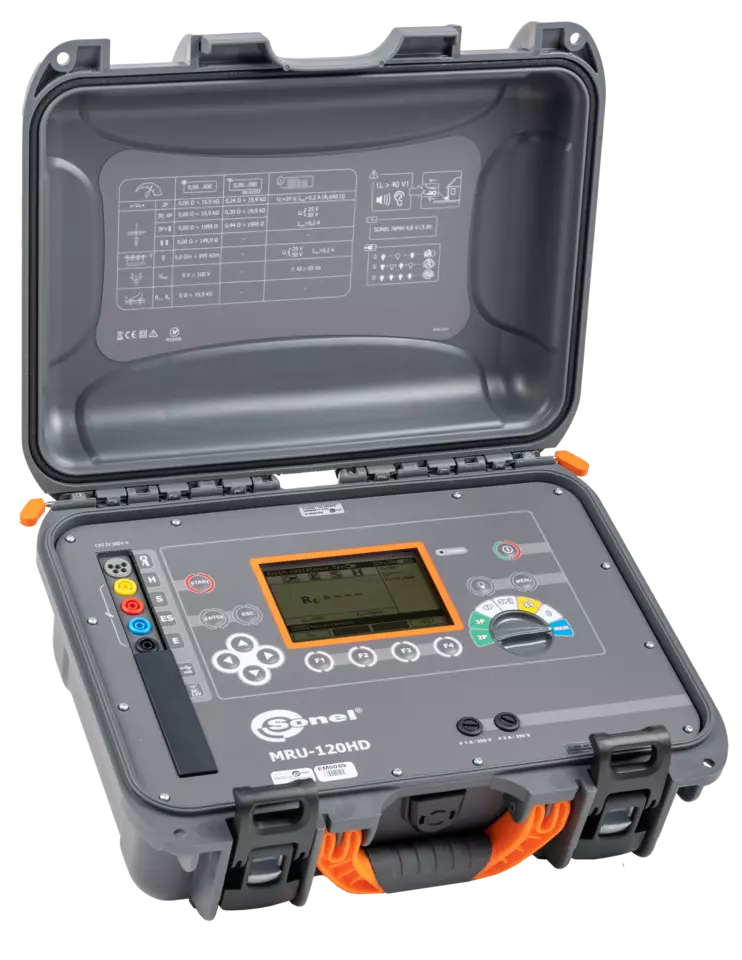

MRU-120HD

Misuratore della resistenza di terra della resistività del suolo

Metodi di misura

• Metodo a 3 poli e 4 fili – misura della messa a terra con sensori ausiliari
• Metodo a 3 poli con la pinza – misura delle terre multiple
• Metodo con due pinze – misura delle terre quando non è possibile l'utilizzo dei sensori ausiliari
• Resistività del suolo - metodo Wenner
• Resistenza dei conduttori di terra e dei collegamenti equipotenziali con la corrente ≥200 mA con funzione di azzeramento automatico – conforme agli standard EN 61557-4

Caratteristiche aggiuntive

• Resistenza ineguagliabile alle condizioni ambientali severe - l'involucro a valigetta garantisce la protezione dalle polveri e dall'acqua e protegge dalle conseguenze delle cadute
• Misura della resistenza dei sensori ausiliari R_S e R_H
• Misura delle tensioni di interferenza
• Misura con la presenza delle tensioni di interferenza derivanti dalle reti con la frequenza 50 Hz e 60 Hz
• Scelta della tensione di prova (25 V e 50 V)
• Calcolo automatico della resistività del suolo in Ohm metri (Ωm) e Ohm piedi (Ωft)
• Memoria 990 misurazioni (10 banchi da 99 celle)
• Funzione di calibrazione delle pinze
• Orologio in tempo reale (RTC)
• Trasmissione dati al computer
• Indicazione della carica delle batterie

Campi di applicazione

ll misuratore MRU-120HD è stato creato per affrontare condizioni di lavoro più severe. Genera la corrente di prova superiore a 200 mA, il che permette di effettuare in modo efficace le misure di terra negli impianti elettrici come stazioni di trasformazione o sottostazioni.

Grazie ai metodi con l'utilizzo delle pinze non è necessario scollegare i raccordi di prova, un procedimento a volte molto noioso e scomodo. Ciò è particolarmente importante nei lavori sugli impianti esposti alle intemperie, dove gli elementi di collegamento spesso sono corrosi od ossidati.

L'interfaccia grafica dell'utente fornisce delle letture comprensibili e comunicazioni chiare. Ciò si traduce in un utilizzo veloce e senza problemi.

Trasporto e protezione

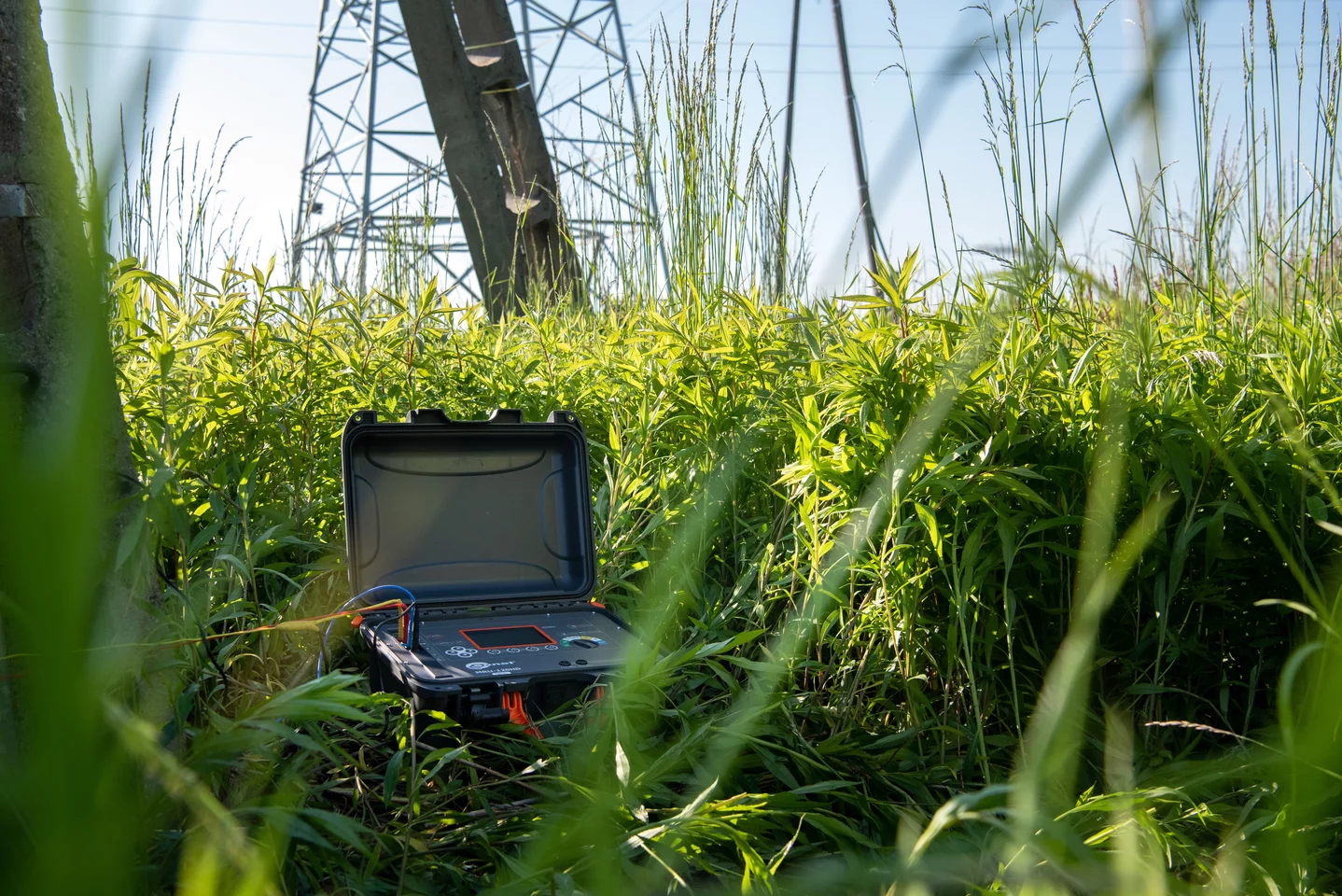

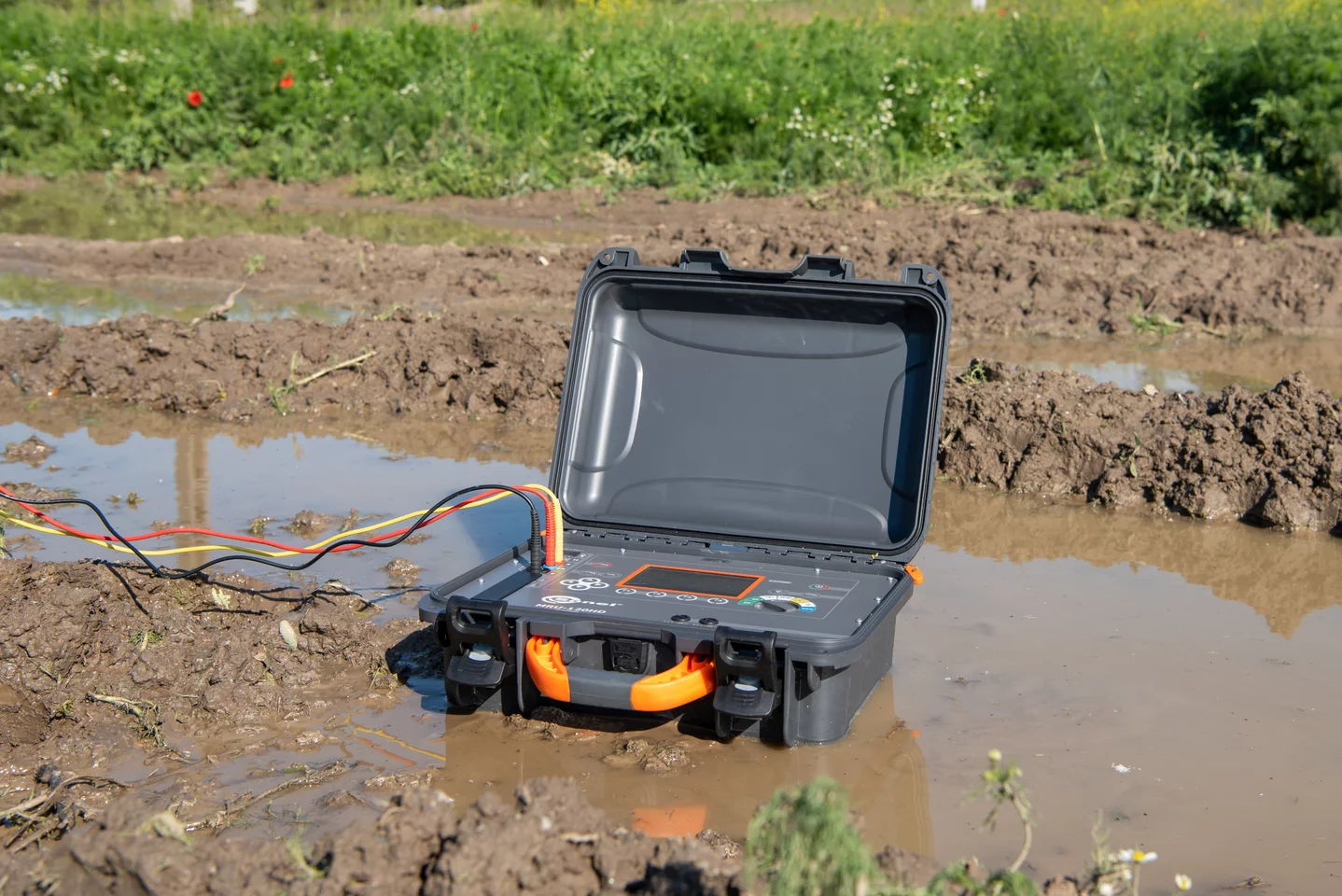

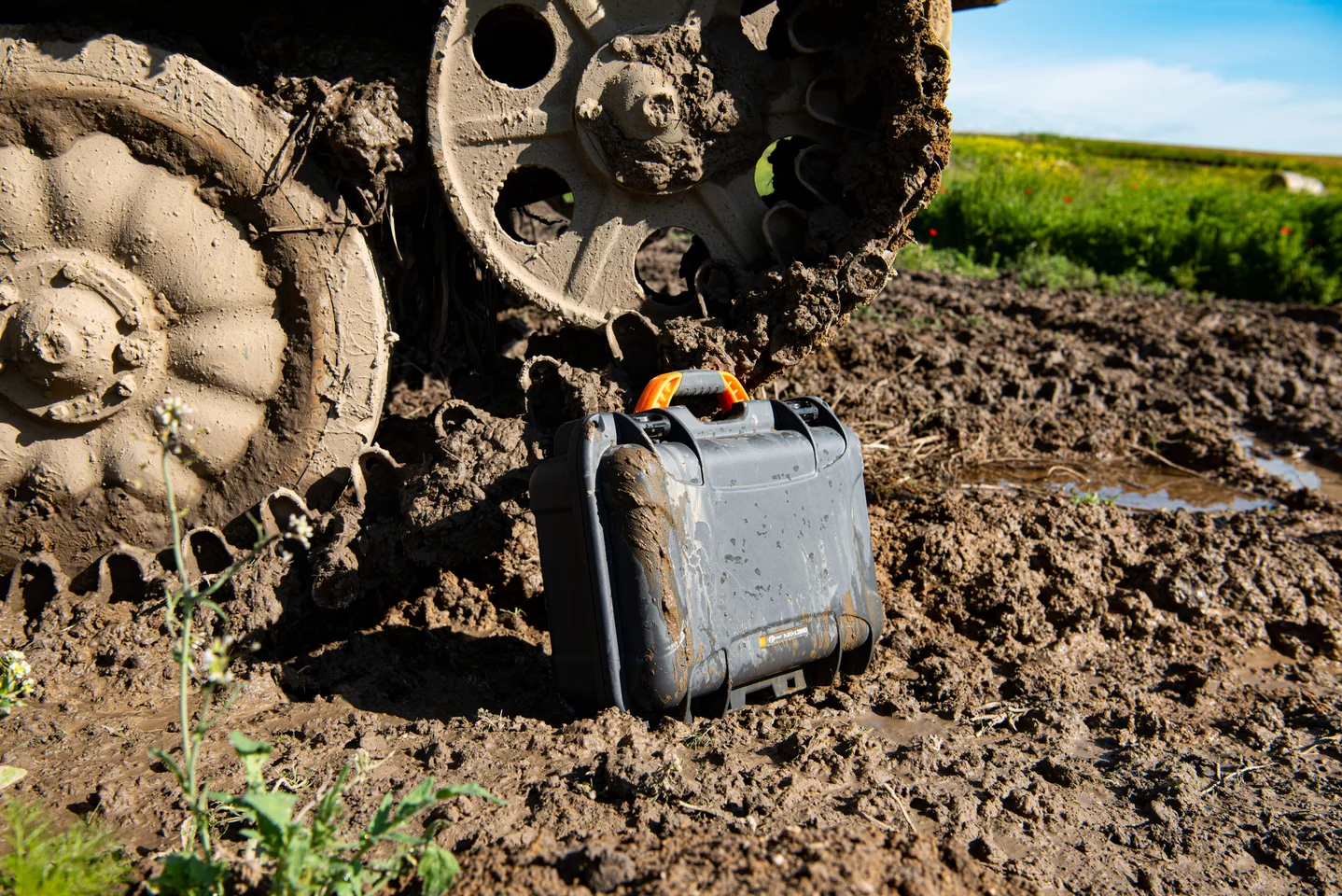

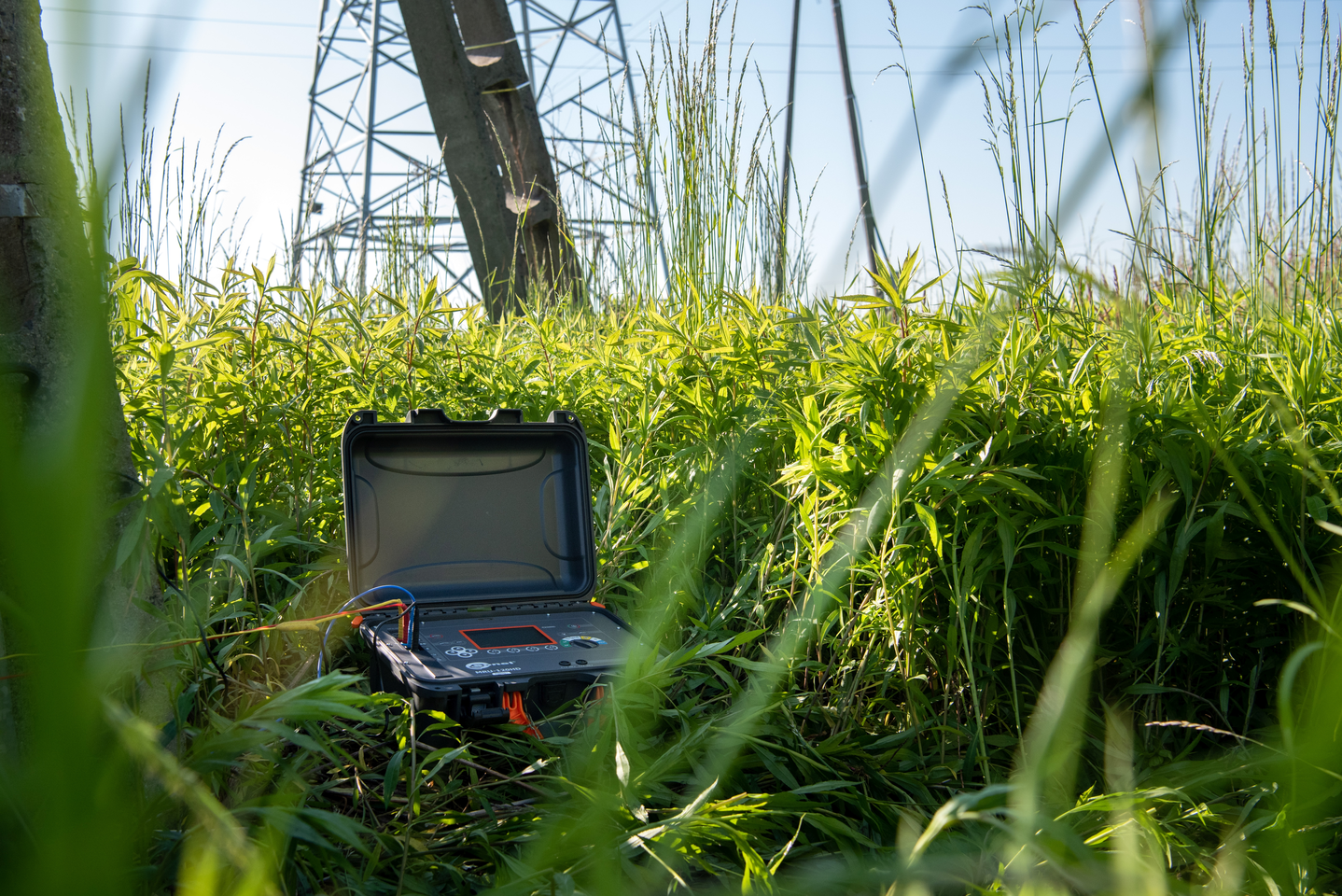

Non importa se effettui le misure camminando nel fango o se lavori sul terreno sabbioso in mezzo alle nuvole di polvere. Il misuratore MRU-120HD è pronto e non ti deluderà. Il grado di protezione IP67 con il coperchio chiuso garantisce la resistenza alla polvere e previene la penetrazione dell'acqua - anche in caso di un'immersione totale dell'involucro di breve durata! Durante lo svolgimento di misurazioni l'impermeabilità è sempre a un livello alto (IP54) garantendo la protezione dalla polvere e dagli schizzi d'acqua da ogni direzione.

Funzionalità

I metodi di misura disponibili nello strumento permettono un controllo completo di terre di servizio e di protezione. La funzione della calibrazione dei conduttori di misurazione elimina l'incidenza della loro resistenza sul risultato. Ma è solo l'inizio.

• Il metodo a quattro fili significa una misurazione molto precisa dei valori attesi molto basi della resistenza - elimina la resistenza del conduttore che collega il misuratore alla messa a terra.
• La misura della continuità dei collegamenti di protezione e compensativi con la corrente superiore a 200 mA soddisfa i requisiti della norma EN 61557-4.
• Prima di procedere alla misurazione il misuratore controlla se nell'impianto analizzato non ci siano interferenze troppo elevate, che possono indicare ulteriori anomalie.

Memoria e risultati

I risultati possono essere salvati nella memoria dello strumento. Essa è divisa in 10 banchi da 99 celle, ciascuna delle quali corrisponde a una misurazione. Questi risultati possono essere trasferiti molto facilmente al programma Sonel Reader per l'archiviazione oppure ai fini degli studi o delle analisi successive.
