Rilevatore cavi sotto traccia e localizzatore di cavi

Il localizzatore Sonel LKZ-720 è un dispositivo composto dal trasmettitore LKN-720 e dal ricevitore LKO-720. Questo strumento è dedicato alla ricerca di cavi e fili. Il set LKZ-720 permette di localizzare e identificare oggetti elettrici (cavi a coppie intrecciate, protezioni elettriche, ecc.) e conduttivi (tubi del riscaldamento centrale, sistema di alimentazione dell’acqua, ecc.) Il localizzatore è dedicato principalmente all’uso, tra l’altro, nell’industria dell’energia e dell’installazione.

Caratteristiche

Rilevazione di conduttori e cavi (in tensione o in assenza).
Localizzazione di cavi interrati.
Localizzazione e tracciatura di tubazioni di acqua e per riscaldamento.
Identificazione del flusso e localizzazione precisa dell’oggetto.
Modalità di rilevazione della fase di tensione.
Operatività su un’ampia gamma di tensioni nominali, fino a 500 V RMS.
Cinque modalità di funzionamento del rilevatore: tensione, corrente, corrente-tensione, potenza e tramite pinza.
Localizzazione ancor più dettagliata grazie agli accessori opzionali quali le sonde a contatto o senza contatto e la pinza di corrente.

Funzioni speciali

LKO-720

Utilizzo del ricevitore con max 4 trasmettitori in contemporanea per localizzare le interruzioni o identificare i cavi.
Ricezione di informazioni sul suo stato dal trasmettitore LKN-720.
Funzione 3D, per la rilevazione della direzione di corrente.
Torcia luminosa a LED integrata.
Terminale per cuffie.
Aggiornamento software tramite USB.
Display retroilluminati per visibilità in condizioni di buio.

LKN-720

4 codici del segnale trasmesso.
Trasmissione di informazioni sulle impostazioni del trasmettitore e sul livello di carica della batteria.
Indicazione livello batteria e configurazione del test tra trasmettitore e il ricevitore LKO-720.
Misura di tensione fino a 500 V RMS.
Tre livelli di amplificazione segnale.
Selezione automatica o manuale delle modalità di funzionamento.
Display retroilluminati per visibilità in condizioni di buio.

Applicazioni

Rilevazione e tracciatura dei cavi su soffitti, pareti e pavimenti

In risposta a specifiche esigenze, il ricevitore LKO-720 dispone di un’antenna 3D progettata appositamente per aumentare il livello di precisione nella tracciatura dei cavi. È in grado di determinare la direzione dei cavi nel calcestruzzo ad una profondità fino a 5 cm.

Funzionamento a più trasmettitori

Il sistema LKZ permette di lavorare con 4 trasmettitori contemporaneamente. Il funzionamento del sistema in modalità multi-trasmettitore consente la localizzazione precisa delle interruzioni nell’installazione e l’identificazione dei singoli fili nel cavo o dei cavi nella trincea.

Individuazione di punti di alimentazione e di presenza interruzioni nelle linee

Il segnale appositamente modulato e codificato generato da LKN-720 consente di localizzare e identificare eventuali prese e interruttori su circuiti con presenza o assenza di tensione.

Identificazione dei fusibili sul quadro di distribuzione

Grazie all’elevata precisione del sensore alloggiato su LKO-720 ed alle sonde di prova opzionali a contatto o senza contatto, l’identificazione di sezionatori e fusibili è molto rapida e semplice.

Possibilità di localizzare conduttori ove non è possibile identificarli o trovarli

LKO-720 insieme alla pinza amperometrica C-8, utilizzato in modalità corrente o altra modalità che forza il flusso di corrente, permette di identificare il cavo senza necessità di collegarsi fisicamente.

Individuazione senza contatto di presenza tensione sui cavi elettrici

Senza l’utilizzo di sonde aggiuntive, LKO-720 consente di rilevare con precisione i cavi in tensione posati in canaline o all’interno di muri in calcestruzzo.

Altri campi di utilizzo

rilevazione di interruzione di cavi e conduttori
localizzazione di cortocircuiti tra i cavi
tracciatura cavi schermati
tracciatura cavi in canaline metalliche
tracciamento cavi interrati
tracciatura condutture metalliche di acqua e per riscaldamento

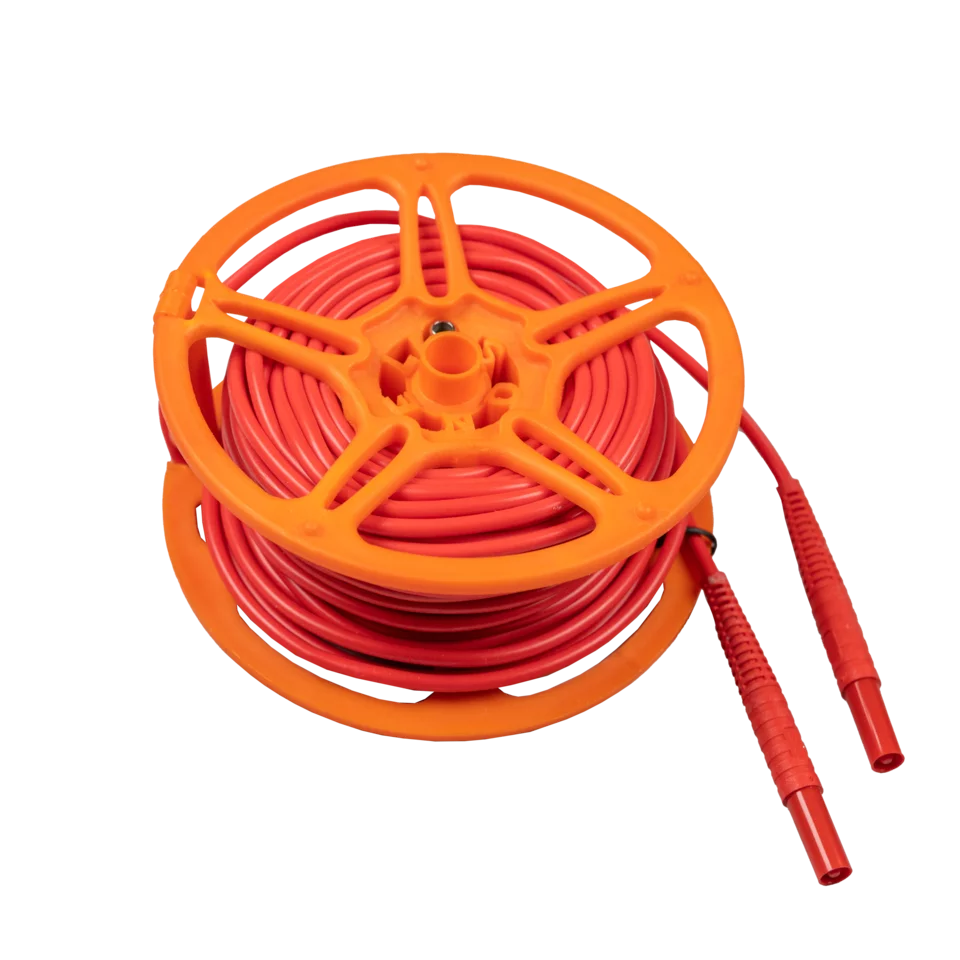

Cavo da 20 m rosso 1 kV su bobina (spine a banana)
