LKZ-720

Rilevatori di cavi

Indice cat. WMITLKZ720

ean 5907624043091




Grado di protezione IP: IP 40, IP 67

Categoria di misura: CAT III 600 V

Display: monocromatico, retroilluminato, a segmenti

901,00 €

1 099,22 € IVA inclusa

disponibile

Tempi di consegna: fino a 7 giorni

Accessori aggiuntivi

Cavo da 2 m di lunghezza a due fili per pin...

24,00 €

29,28 € IVA inclusa

disponibile

Cavo da 2 m nero CAT IV 1000 V (spine a ban...

33,00 €

40,26 € IVA inclusa

sono rimasti pochi pezzi

Cavo da 2 m rosso CAT IV 1000 V (spine a ba...

33,00 €

40,26 € IVA inclusa

disponibile

Cavo da 2 m blu CAT IV 1000 V (spine a bana...

33,00 €

40,26 € IVA inclusa

disponibile

Cavo da 2 m CAT verde IV 1000 V (spine a ba...

33,00 €

40,26 € IVA inclusa

disponibile

Cavo da 2 m giallo CAT IV 1000 V (spine a b...

33,00 €

40,26 € IVA inclusa

disponibile

C-3

Pinza amperometrica (fi 52 mm)

114,00 €

139,08 € IVA inclusa

disponibile

C-8

Pinza amperometrica (fi 52 mm)

128,00 €

156,16 € IVA inclusa

non disponibile

N-1

Pinza di trasmissione (fi 52 mm, contengono...

224,00 €

273,28 € IVA inclusa

disponibile

Adattatore magnetico di tensione - nero

15,00 €

18,30 € IVA inclusa

disponibile

Rilevatore cavi sotto traccia e localizzatore di cavi

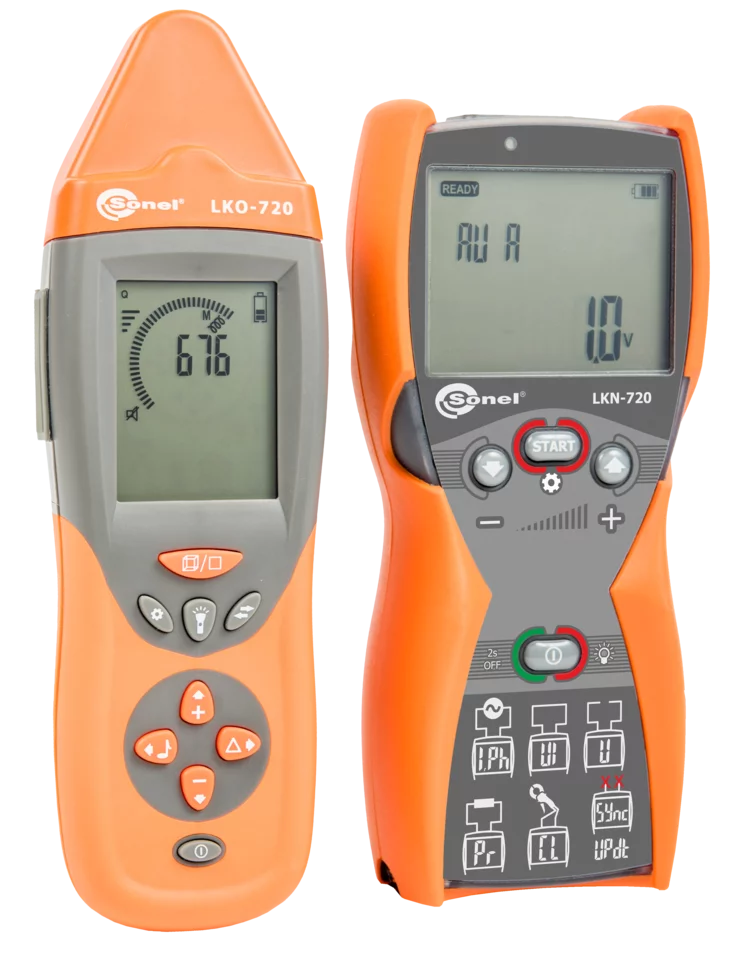

Il localizzatore Sonel LKZ-720 è un dispositivo composto dal trasmettitore LKN-720 e dal ricevitore LKO-720. Questo dispositivo è dedicato alla ricerca di cavi e altre infrastrutture sotterranee. Il set LKZ-720 permette di localizzare sia oggetti metallici (cavi) che oggetti non conduttivi (tubi in PVC, cemento, ecc.). Il localizzatore è dedicato principalmente all'uso, tra l'altro, nell'industria dell'energia e dell'installazione.

Caratteristiche

  • Rilevazione di conduttori e cavi (in tensione o in assenza).
  • Localizzazione di cavi interrati.
  • Localizzazione e tracciatura di tubazioni di acqua e per riscaldamento.
  • Identificazione del flusso e localizzazione precisa dell’oggetto.
  • Modalità di rilevazione della fase di tensione.
  • Operatività su un’ampia gamma di tensioni nominali, fino a 500 V RMS.
  • Cinque modalità di funzionamento del rilevatore: tensione, corrente, corrente-tensione, potenza e tramite pinza.
  • Localizzazione ancor più dettagliata grazie agli accessori opzionali quali le sonde a contatto o senza contatto e la pinza di corrente.

Funzioni speciali

LKO-720

  • Utilizzo del ricevitore con max 4 trasmettitori in contemporanea per localizzare le interruzioni o identificare i cavi.
  • Ricezione di informazioni sul suo stato dal trasmettitore LKN-720.
  • Funzione 3D, per la rilevazione della direzione di corrente.
  • Torcia luminosa a LED integrata.
  • Terminale per cuffie.
  • Aggiornamento software tramite USB.
  • Display retroilluminati per visibilità in condizioni di buio.

LKN-720

  • 4 codici del segnale trasmesso.
  • Trasmissione di informazioni sulle impostazioni del trasmettitore e sul livello di carica della batteria.
  • Indicazione livello batteria e configurazione del test tra trasmettitore e il ricevitore LKO-720.
  • Misura di tensione fino a 500 V RMS.
  • Tre livelli di amplificazione segnale.
  • Selezione automatica o manuale delle modalità di funzionamento.
  • Display retroilluminati per visibilità in condizioni di buio.

Applicazioni

Rilevazione e tracciatura dei cavi su soffitti, pareti e pavimenti

In risposta a specifiche esigenze, il ricevitore LKO-720 dispone di un’antenna 3D progettata appositamente per aumentare il livello di precisione nella tracciatura dei cavi. È in grado di determinare la direzione dei cavi nel calcestruzzo ad una profondità fino a 5 cm.

Funzionamento a più trasmettitori

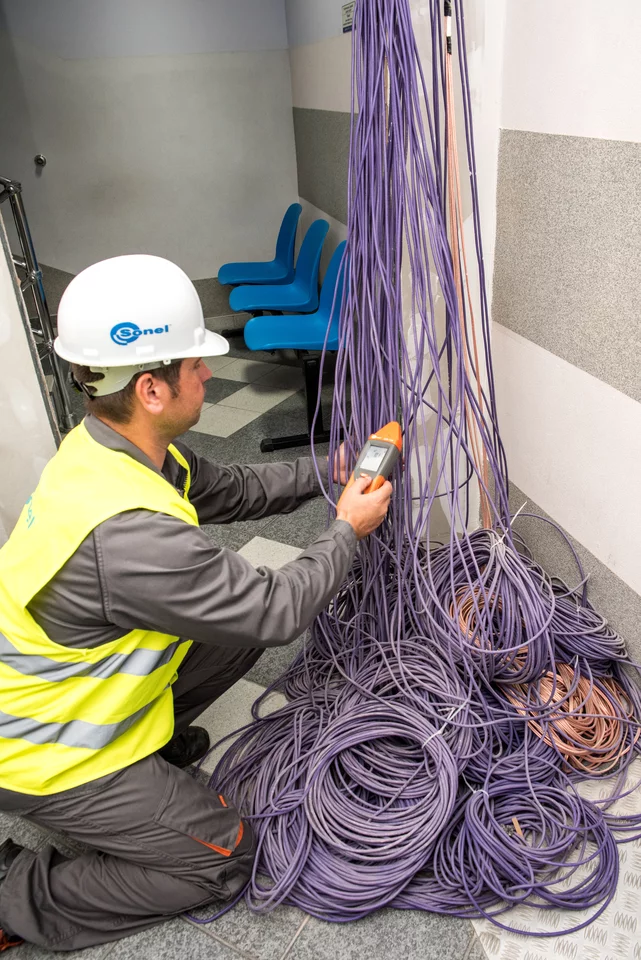

Il sistema LKZ permette di lavorare con 4 trasmettitori contemporaneamente. Il funzionamento del sistema in modalità multi-trasmettitore consente la localizzazione precisa delle interruzioni nell’installazione e l’identificazione dei singoli fili nel cavo o dei cavi nella trincea.

Individuazione di punti di alimentazione e di presenza interruzioni nelle linee

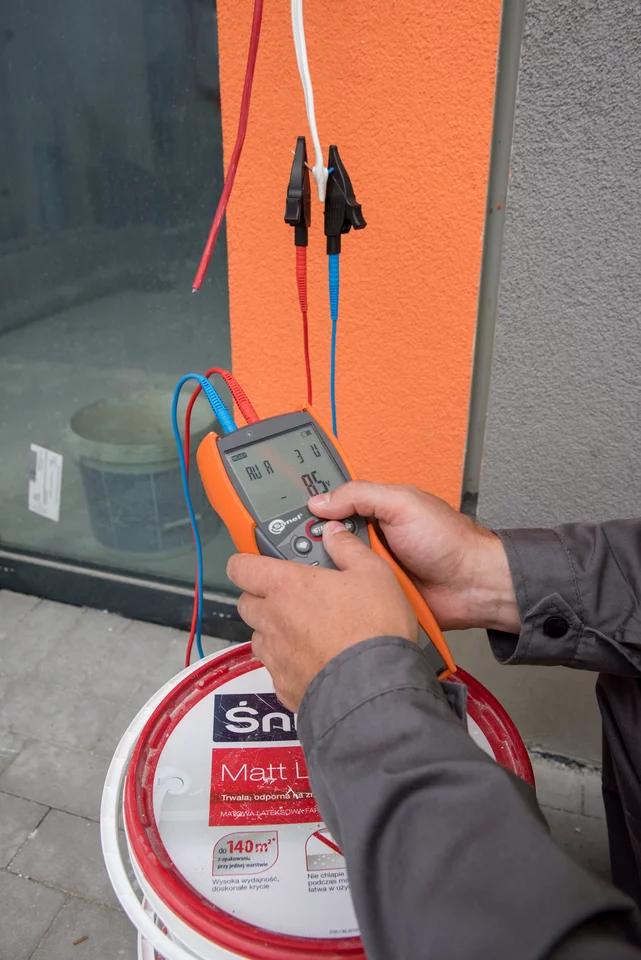

Il segnale appositamente modulato e codificato generato da LKN-720 consente di localizzare e identificare eventuali prese e interruttori su circuiti con presenza o assenza di tensione.

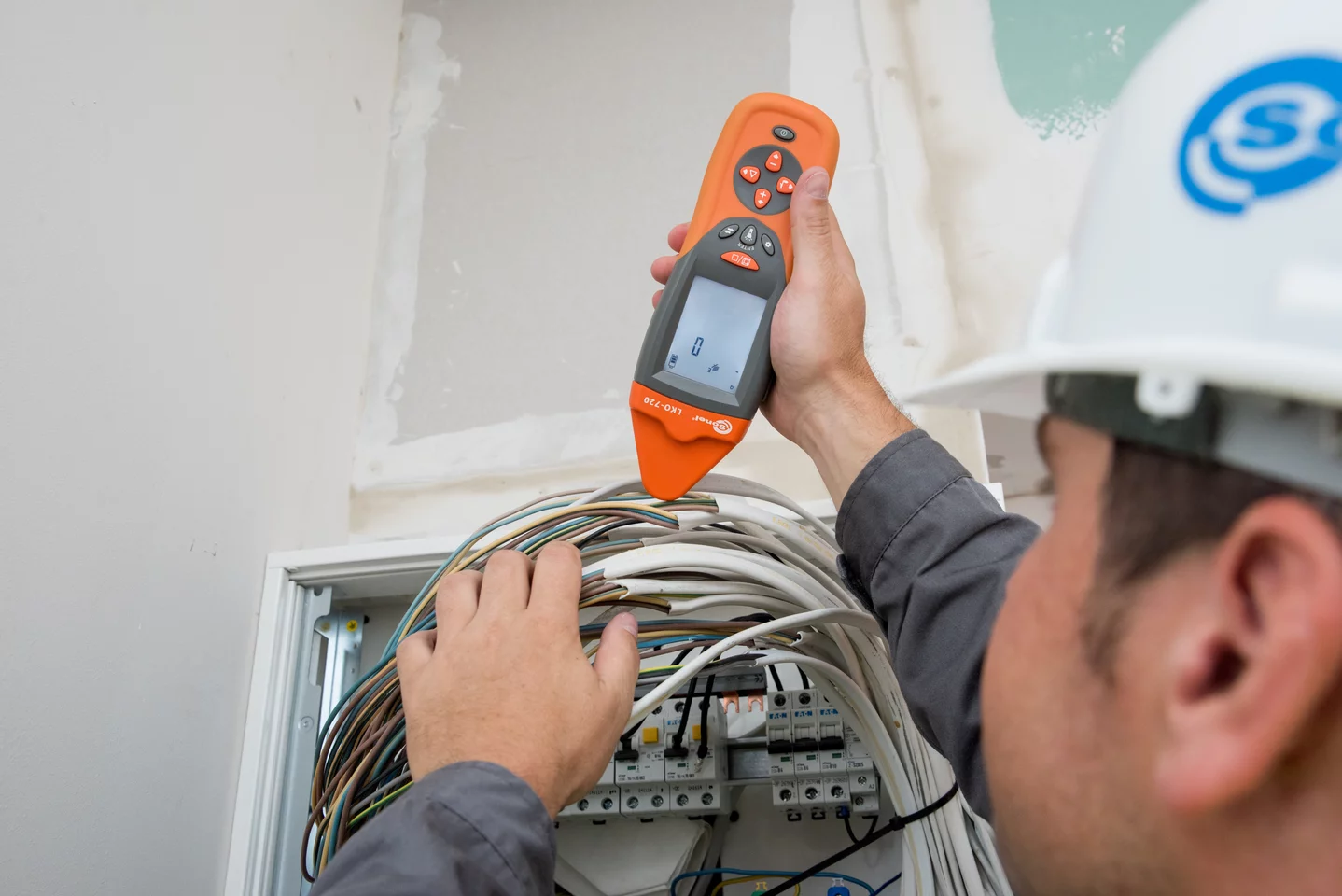

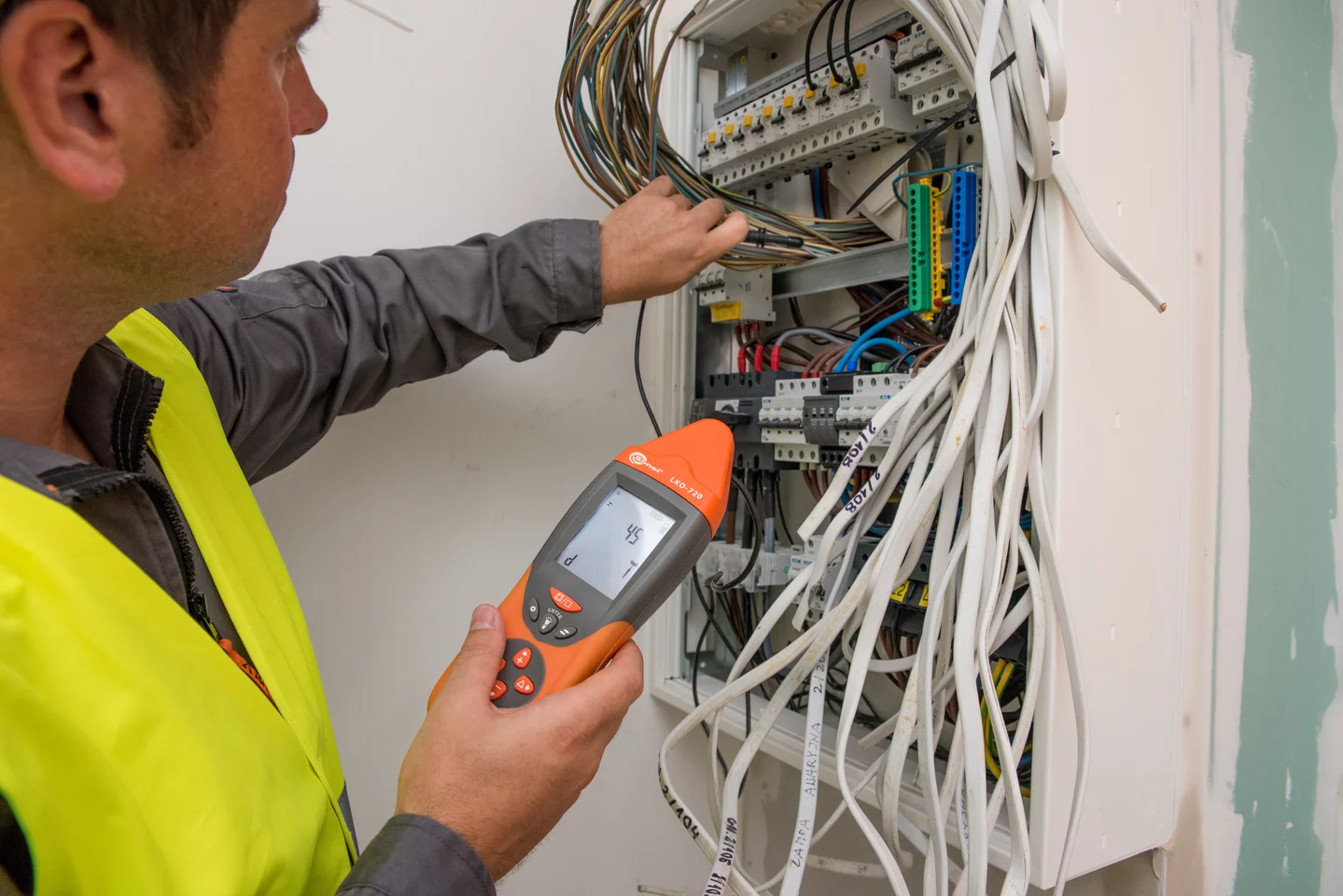

Identificazione dei fusibili sul quadro di distribuzione

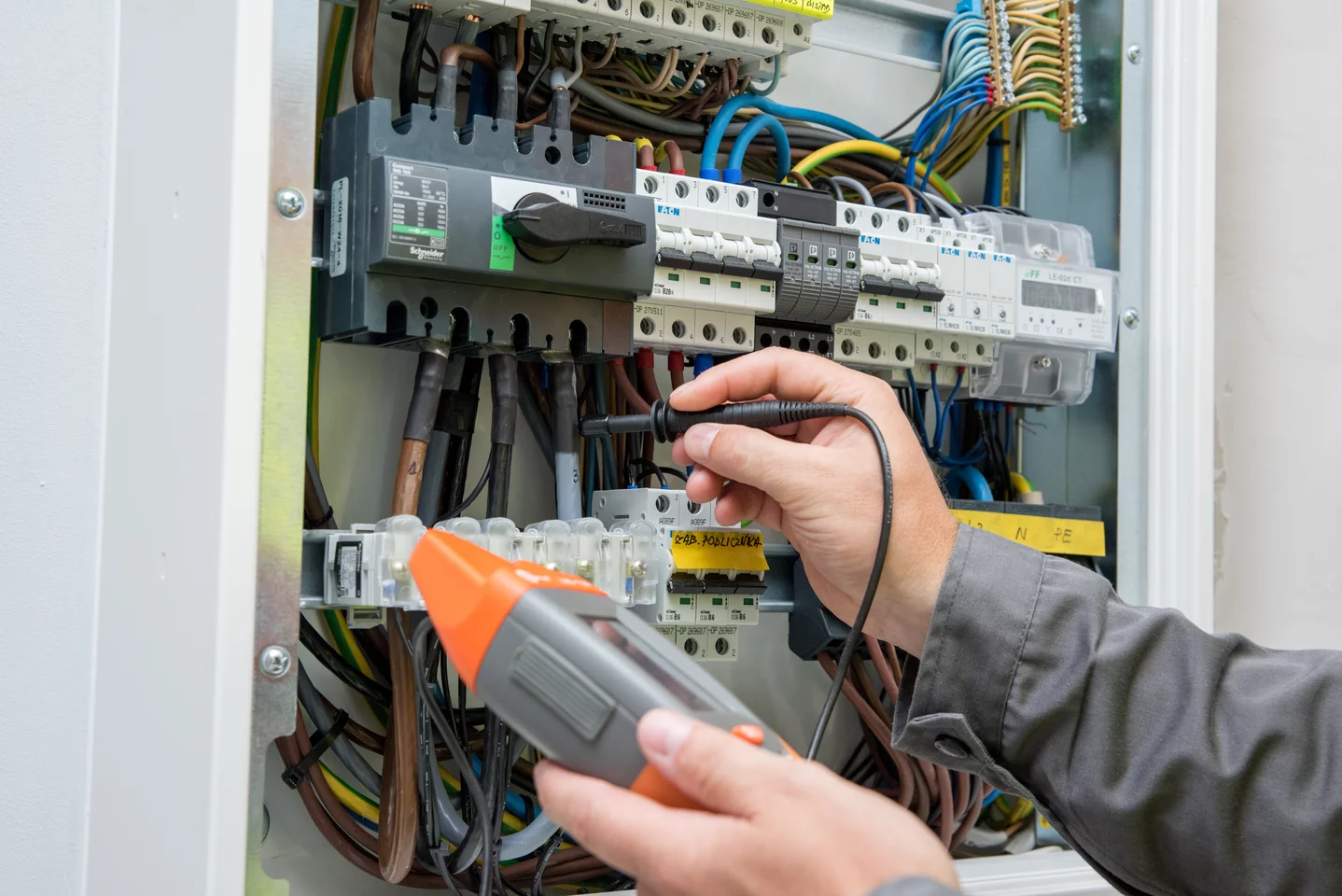

Grazie all’elevata precisione del sensore alloggiato su LKO-720 ed alle sonde di prova opzionali a contatto o senza contatto, l’identificazione di sezionatori e fusibili è molto rapida e semplice.

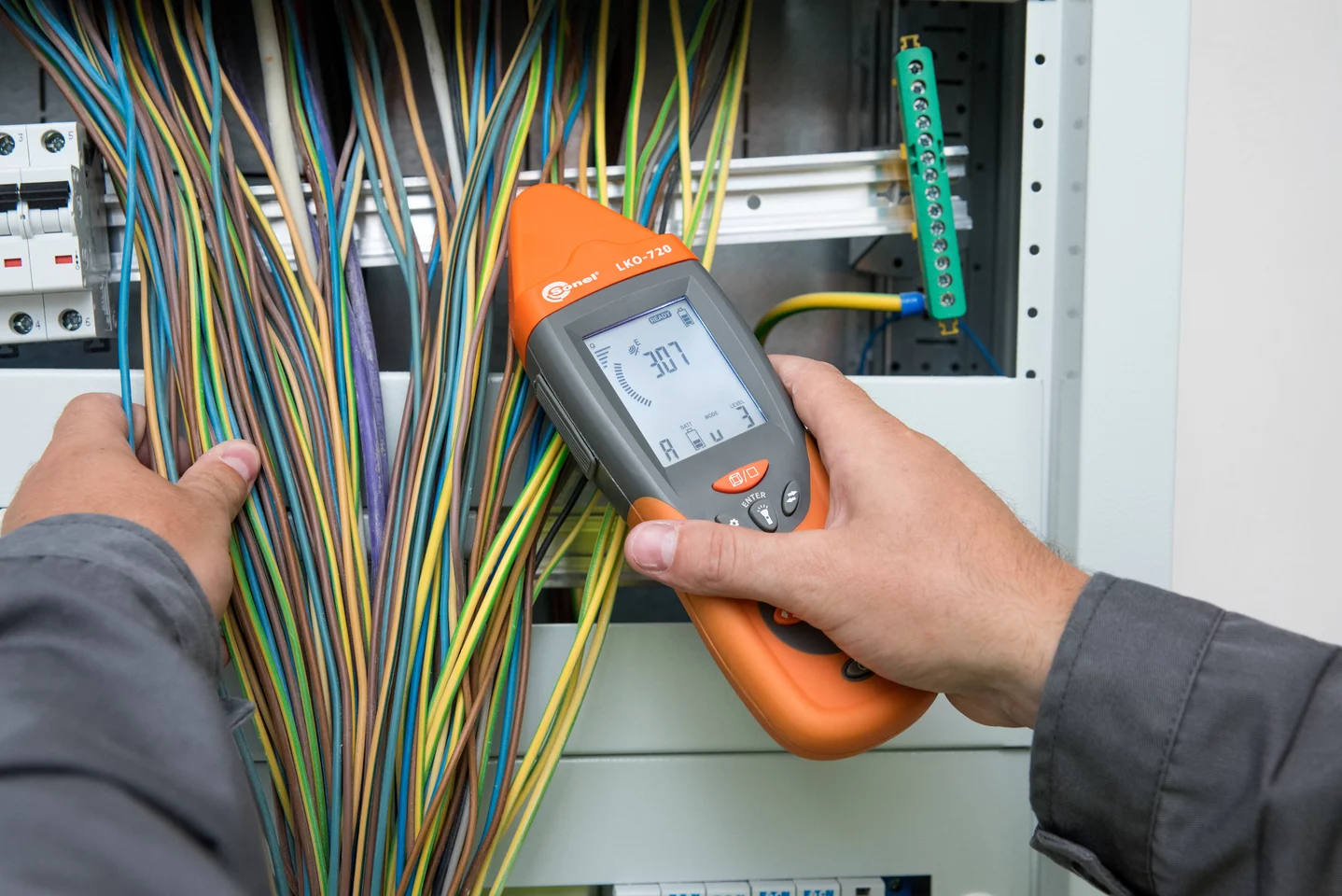

Possibilità di localizzare conduttori ove non è possibile identificarli o trovarli

LKO-720 insieme alla pinza amperometrica C-8, utilizzato in modalità corrente o altra modalità che forza il flusso di corrente, permette di identificare il cavo senza necessità di collegarsi fisicamente.

Individuazione senza contatto di presenza tensione sui cavi elettrici

Senza l’utilizzo di sonde aggiuntive, LKO-720 consente di rilevare con precisione i cavi in tensione posati in canaline o all’interno di muri in calcestruzzo.

Altri campi di utilizzo

  • rilevazione di interruzione di cavi e conduttori
  • localizzazione di cortocircuiti tra i cavi
  • tracciatura cavi schermati
  • tracciatura cavi in canaline metalliche
  • tracciamento cavi interrati
  • tracciatura condutture metalliche di acqua e per riscaldamento

Rilevatore cavi sotto traccia e localizzatore di cavi

Il localizzatore Sonel LKZ-720 è un dispositivo composto dal trasmettitore LKN-720 e dal ricevitore LKO-720. Questo dispositivo è dedicato alla ricerca di cavi e altre infrastrutture sotterranee. Il set LKZ-720 permette di localizzare sia oggetti metallici (cavi) che oggetti non conduttivi (tubi in PVC, cemento, ecc.). Il localizzatore è dedicato principalmente all'uso, tra l'altro, nell'industria dell'energia e dell'installazione.

Caratteristiche

  • Rilevazione di conduttori e cavi (in tensione o in assenza).
  • Localizzazione di cavi interrati.
  • Localizzazione e tracciatura di tubazioni di acqua e per riscaldamento.
  • Identificazione del flusso e localizzazione precisa dell’oggetto.
  • Modalità di rilevazione della fase di tensione.
  • Operatività su un’ampia gamma di tensioni nominali, fino a 500 V RMS.
  • Cinque modalità di funzionamento del rilevatore: tensione, corrente, corrente-tensione, potenza e tramite pinza.
  • Localizzazione ancor più dettagliata grazie agli accessori opzionali quali le sonde a contatto o senza contatto e la pinza di corrente.

Funzioni speciali

LKO-720

  • Utilizzo del ricevitore con max 4 trasmettitori in contemporanea per localizzare le interruzioni o identificare i cavi.
  • Ricezione di informazioni sul suo stato dal trasmettitore LKN-720.
  • Funzione 3D, per la rilevazione della direzione di corrente.
  • Torcia luminosa a LED integrata.
  • Terminale per cuffie.
  • Aggiornamento software tramite USB.
  • Display retroilluminati per visibilità in condizioni di buio.

LKN-720

  • 4 codici del segnale trasmesso.
  • Trasmissione di informazioni sulle impostazioni del trasmettitore e sul livello di carica della batteria.
  • Indicazione livello batteria e configurazione del test tra trasmettitore e il ricevitore LKO-720.
  • Misura di tensione fino a 500 V RMS.
  • Tre livelli di amplificazione segnale.
  • Selezione automatica o manuale delle modalità di funzionamento.
  • Display retroilluminati per visibilità in condizioni di buio.

Applicazioni

Rilevazione e tracciatura dei cavi su soffitti, pareti e pavimenti

In risposta a specifiche esigenze, il ricevitore LKO-720 dispone di un’antenna 3D progettata appositamente per aumentare il livello di precisione nella tracciatura dei cavi. È in grado di determinare la direzione dei cavi nel calcestruzzo ad una profondità fino a 5 cm.

Funzionamento a più trasmettitori

Il sistema LKZ permette di lavorare con 4 trasmettitori contemporaneamente. Il funzionamento del sistema in modalità multi-trasmettitore consente la localizzazione precisa delle interruzioni nell’installazione e l’identificazione dei singoli fili nel cavo o dei cavi nella trincea.

Individuazione di punti di alimentazione e di presenza interruzioni nelle linee

Il segnale appositamente modulato e codificato generato da LKN-720 consente di localizzare e identificare eventuali prese e interruttori su circuiti con presenza o assenza di tensione.

Identificazione dei fusibili sul quadro di distribuzione

Grazie all’elevata precisione del sensore alloggiato su LKO-720 ed alle sonde di prova opzionali a contatto o senza contatto, l’identificazione di sezionatori e fusibili è molto rapida e semplice.

Possibilità di localizzare conduttori ove non è possibile identificarli o trovarli

LKO-720 insieme alla pinza amperometrica C-8, utilizzato in modalità corrente o altra modalità che forza il flusso di corrente, permette di identificare il cavo senza necessità di collegarsi fisicamente.

Individuazione senza contatto di presenza tensione sui cavi elettrici

Senza l’utilizzo di sonde aggiuntive, LKO-720 consente di rilevare con precisione i cavi in tensione posati in canaline o all’interno di muri in calcestruzzo.

Altri campi di utilizzo

  • rilevazione di interruzione di cavi e conduttori
  • localizzazione di cortocircuiti tra i cavi
  • tracciatura cavi schermati
  • tracciatura cavi in canaline metalliche
  • tracciamento cavi interrati
  • tracciatura condutture metalliche di acqua e per riscaldamento
Accessori aggiuntivi

Cavo da 2 m di lunghezza a due fili per pinza N-1

Catalogo n. WAPRZ002DZBB

disponibile

Tempi di consegna: fino a 7 giorni

24,00 €

29,28 € IVA inclusa

Cavo da 2 m nero CAT IV 1000 V (spine a banana con fusibile 10 A)

Catalogo n. WAPRZ002BLBBF10

sono rimasti pochi pezzi

Tempi di consegna: 24h

33,00 €

40,26 € IVA inclusa

Cavo da 2 m rosso CAT IV 1000 V (spine a banana con fusibile 10 A)

Catalogo n. WAPRZ002REBBF10

disponibile

Tempi di consegna: fino a 7 giorni

33,00 €

40,26 € IVA inclusa

Cavo da 2 m blu CAT IV 1000 V (spine a banana con fusibile 10 A)

Catalogo n. WAPRZ002BUBBF10

disponibile

Tempi di consegna: fino a 7 giorni

33,00 €

40,26 € IVA inclusa

Cavo da 2 m CAT verde IV 1000 V (spine a banana con fusibile 10 A)

Catalogo n. WAPRZ002GRBBF10

disponibile

Tempi di consegna: 24h

33,00 €

40,26 € IVA inclusa

Cavo da 2 m giallo CAT IV 1000 V (spine a banana con fusibile 10 A)

Catalogo n. WAPRZ002YEBBF10

disponibile

Tempi di consegna: fino a 7 giorni

33,00 €

40,26 € IVA inclusa

C-3

Pinza amperometrica (fi 52 mm)

Catalogo n. WACEGC3OKR

disponibile

Tempi di consegna: fino a 60 giorni

114,00 €

139,08 € IVA inclusa

C-8

Pinza amperometrica (fi 52 mm)

Catalogo n. WASONCEGC8

non disponibile

128,00 €

156,16 € IVA inclusa

N-1

Pinza di trasmissione (fi 52 mm, contengono il cavo a 2 fili)

Catalogo n. WACEGN1BB

disponibile

Tempi di consegna: 24h

224,00 €

273,28 € IVA inclusa

Adattatore magnetico di tensione - nero

Catalogo n. WAADAUMAGKBL

disponibile

Tempi di consegna: 24h

15,00 €

18,30 € IVA inclusa

File da scaricare

  • PDF

    LKZ-720 insobs v1.09 ITA.pdf
    User manual LKZ-720 IT
  • PDF

    scheda_tec_LKZ-720_ITA_v2.01.pdf
    Scheda tecnica LKZ-720 IT
  • PDF

    DZ_LKZ-720.pdf
    Dichiarazione di conformità LKZ-720
