Il set di localizzazione LKZ è composto dal trasmettitore LKN e il rivelatore LKD. Permette di localizzare, identificare e tracciare il percorso di oggetti sotterrati nel terreno. L’utente sarà in grado di instradare:

conduttori e cavi energetici, di comando, teleinformatici, di telecomunicazione,
elementi interrati dell’impianto parafulmine, impianti di protezione catodica,
impianti idraulici e sistemi fognari,
impianti di distribuzione di carburanti (gasdotti, oleodotti),
impianti di riscaldamento e tubi preisolati.

I set della seriei LKZ sono un prezioso supporto nei lavori di sterro nei settori dell’energia, dell’installazione di impianti, edile, ferroviario, delle telecomunicazioni, idrico e sanitario, del riscaldamento, della geodetica e di molti altri.

Il trasmettitore LKN-2500 sviene utilizzato per immettere un segnale di localizzazione nell’oggetto da tracciare. Il rilevatore LKD-2500 posizionato lungo l’oggetto da testare, rileva il segnale e informa l’utente tramite l’applicazione Sonel LKZ Mobile. È possibile tracciare il percorso di un oggetto in base all’osservazione delle letture della bussola e al livello del segnale rilevato.

Il sistema ha la capacità di tracciare cavi e registrare percorsi utilizzando un’applicazione mobile. Tali file possono essere esportati e condivisi con altri utenti, anche con coloro che non dispongono del dispositivo LKN-2500 / LKD-2500.

Il sistema è in grado di funzionare in modalità passiva (senza la partecipazione del trasmettitore LKN-2500) e in modalità attiva (con la partecipazione del trasmettitore LKN-2500). La modalità attiva consente di immettere un segnale in tre modi diversi:

galvanico – comporta l’introduzione di un segnale nell’oggetto galvanicamente, utilizzando fili,
con pinza – comporta l’introduzione di un segnale nell’oggetto in modo induttivo, utilizzando la pinza,
induttivo – comporta l’introduzione di un segnale nell’oggetto in modo induttivo, utilizzando l’antenna esterna dello strumento.

Trasmettitore

Funzionamento in modalità di connessione diretta galvanica o induttiva - con antenna trasmittente interna
Compatibilità con pinza di trasmissione
Alloggiamento a valigetta

Rivelatore

Modalità attiva
- lavoro con il trasmettitore LKN-2500 sulle frequenze di 8 kHz, 32 kHz (modalità Signal)
Modalità passiva – funzionamento sulle frequenze di:
- 50 Hz, 60 Hz (modalità Power)
- 2...65 kHz (modalità Radio)

Sonel LKZ Mobile

L’applicazione è compatibile con il rivelatore di conduttori e cavi Sonel LKO-1500. Permette di tracciare oggetti, salvare percorsi nella memoria di un dispositivo mobile insieme al rilevamento GPS dei punti del percorso e letture aggiuntive.

In più, l’applicazione consente:

anteprima di posizionamento in tempo reale,
misura della distanza a un punto specifico del percorso,
esporta percorsi su altri dispositivi mobili,
legge percorsi dalla memoria di un dispositivo,
anteprima dei valori di lettura salvati di tutti i parametri,
unisce percorsi,
aggiunte note ai percorsi e ai punti di misurazione.

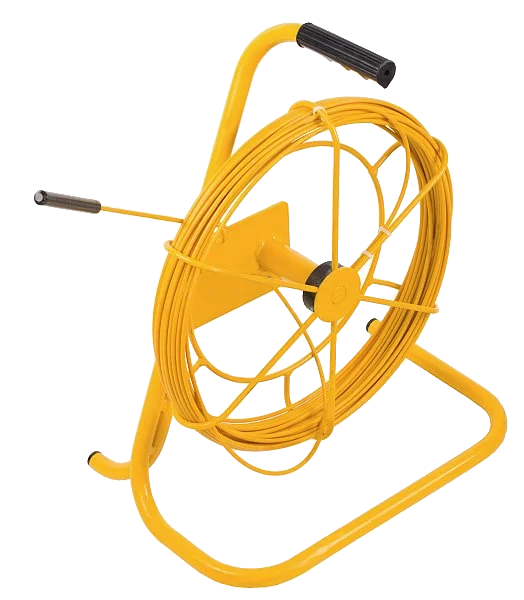

PN-80 Cavo di trasmissione su bobina da 80 m

Opis

Dane techniczne

Opinie

Pasuje do

PN-80
Cavo di trasmissione su bobina da 80 m
