LKZ-2500 Pro

Localizzatore per cavi e infrastrutture sotterranee

Detective sotterranei

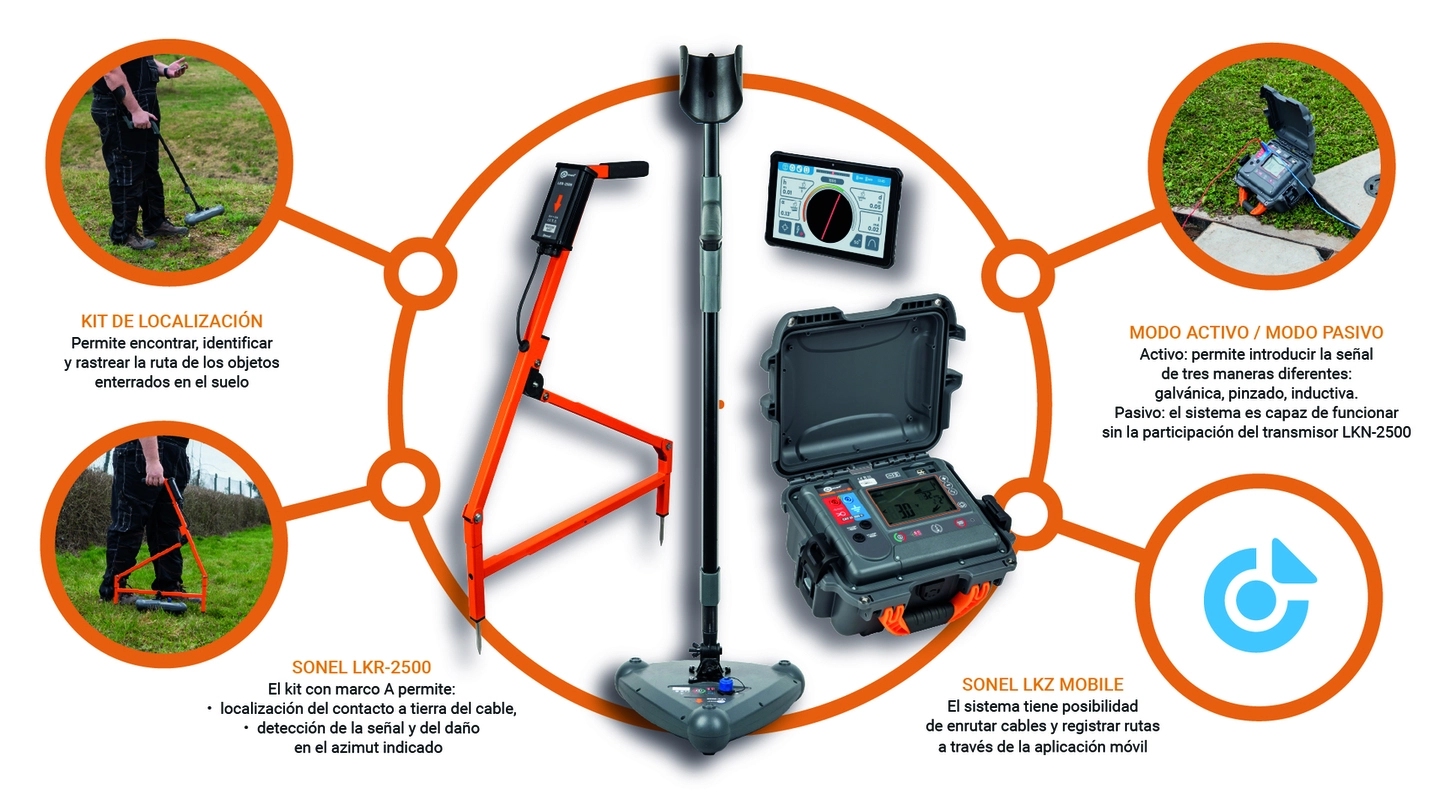

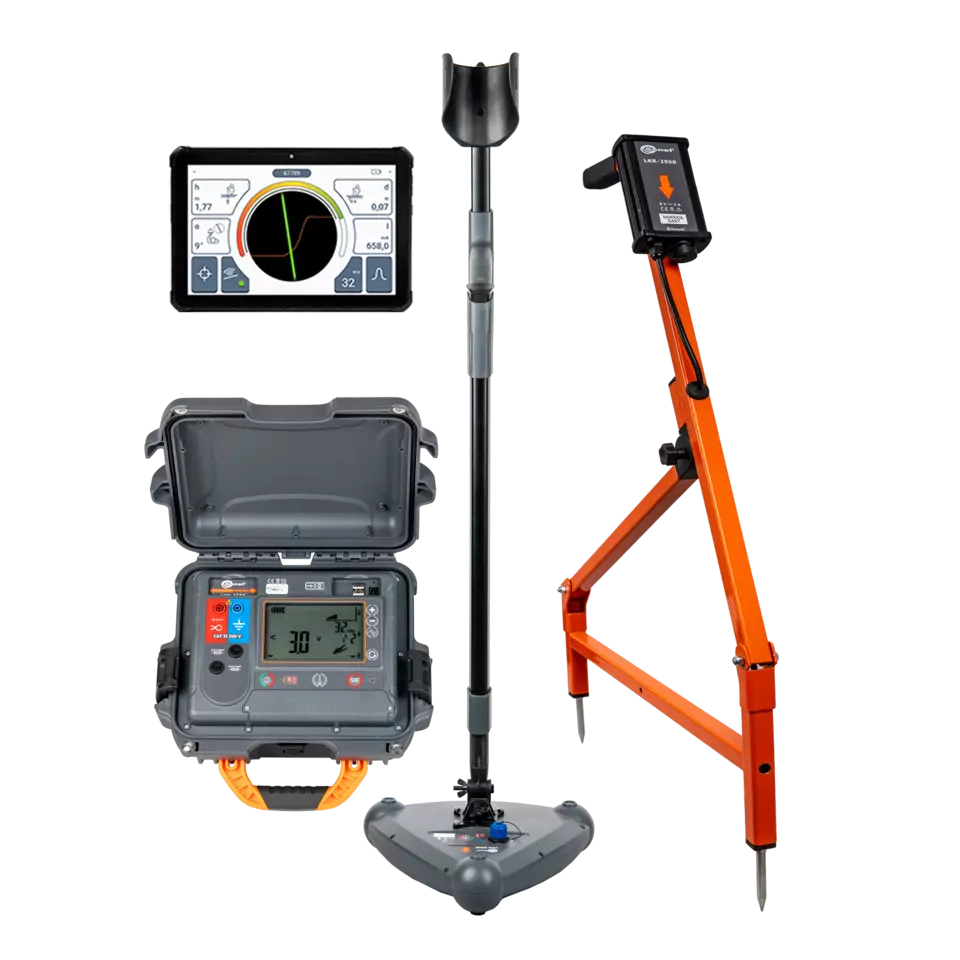

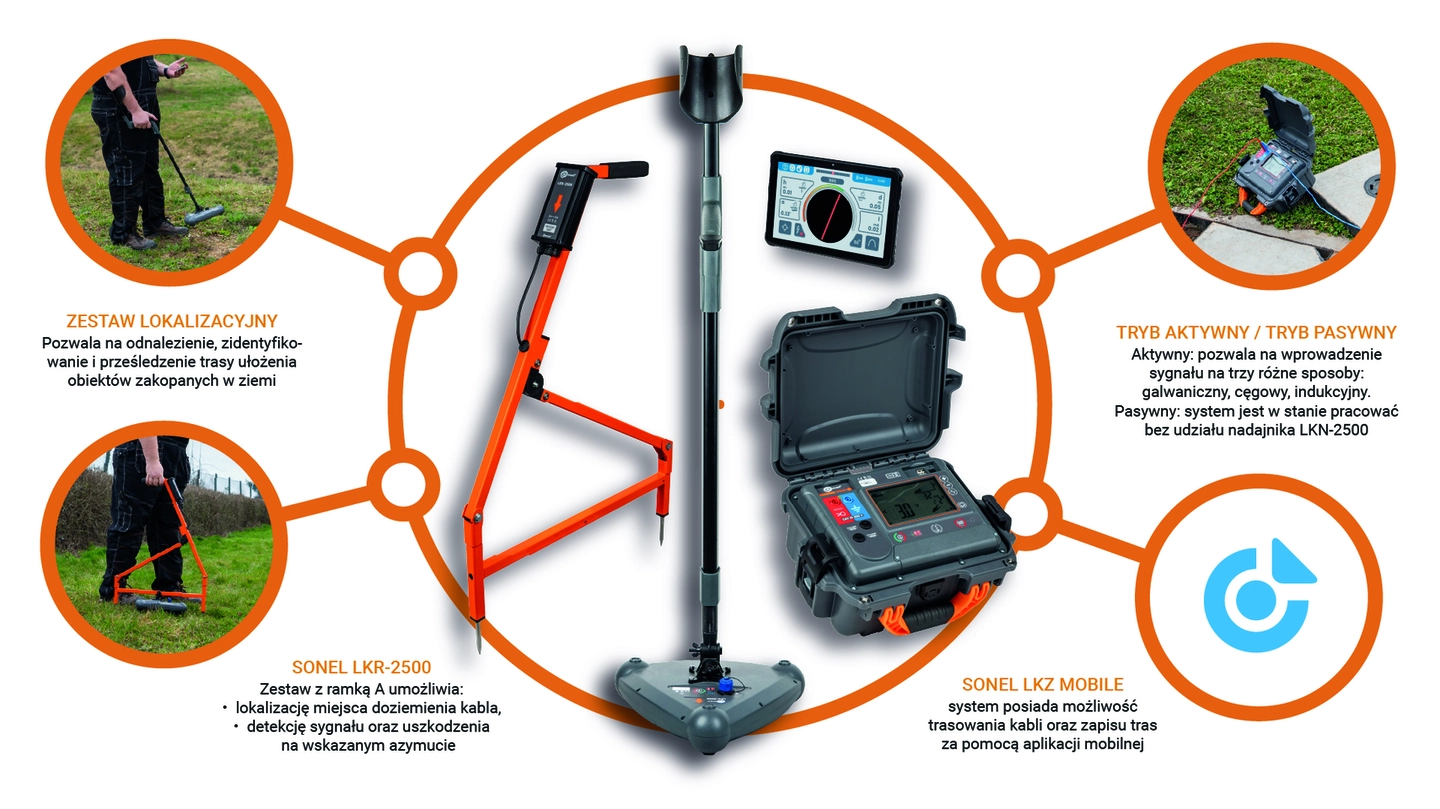

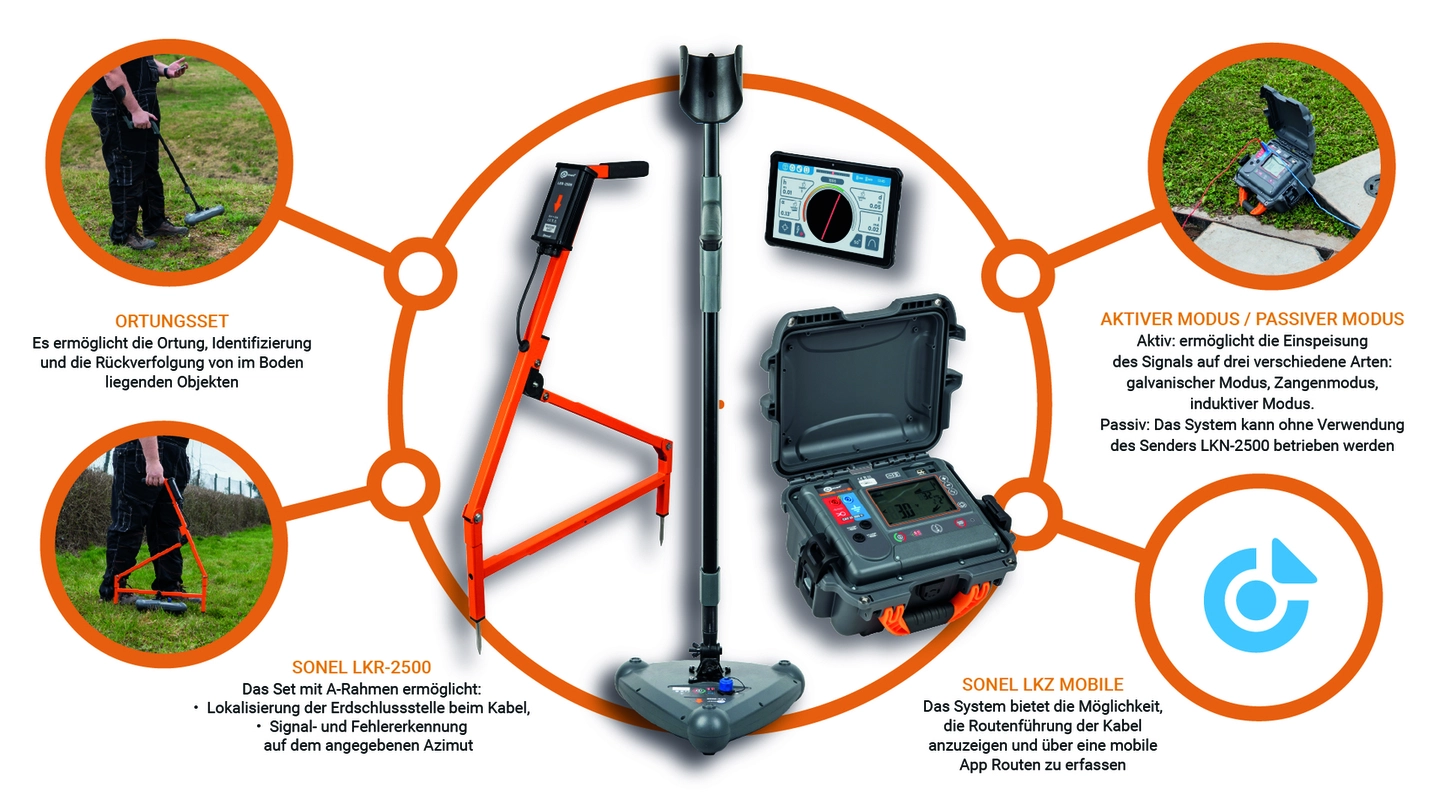

Il set di localizzazione LKZ è composto dal trasmettitore LKN e il rivelatore LKD. Permette di localizzare, identificare e tracciare il percorso di oggetti sotterrati nel terreno. L’utente sarà in grado di instradare:

• conduttori e cavi energetici, di comando, teleinformatici, di telecomunicazione,
• elementi interrati dell’impianto parafulmine, impianti di protezione catodica,
• impianti idraulici e sistemi fognari,
• impianti di distribuzione di carburanti (gasdotti, oleodotti),
• impianti di riscaldamento e tubi preisolati.

In combinazione con il rilevatore LKR (A-Frame) è inoltre possibile::

• posizione del punto di guasto a terra del cavo,
• rilevamento del segnale e del guasto all’azimut indicato.

I set della serie LKZ sono un prezioso supporto nei lavori di sterro nei settori dell’energia, dell’installazione di impianti, edile, ferroviario, delle telecomunicazioni, idrico e sanitario, del riscaldamento, della geodetica e di molti altri.

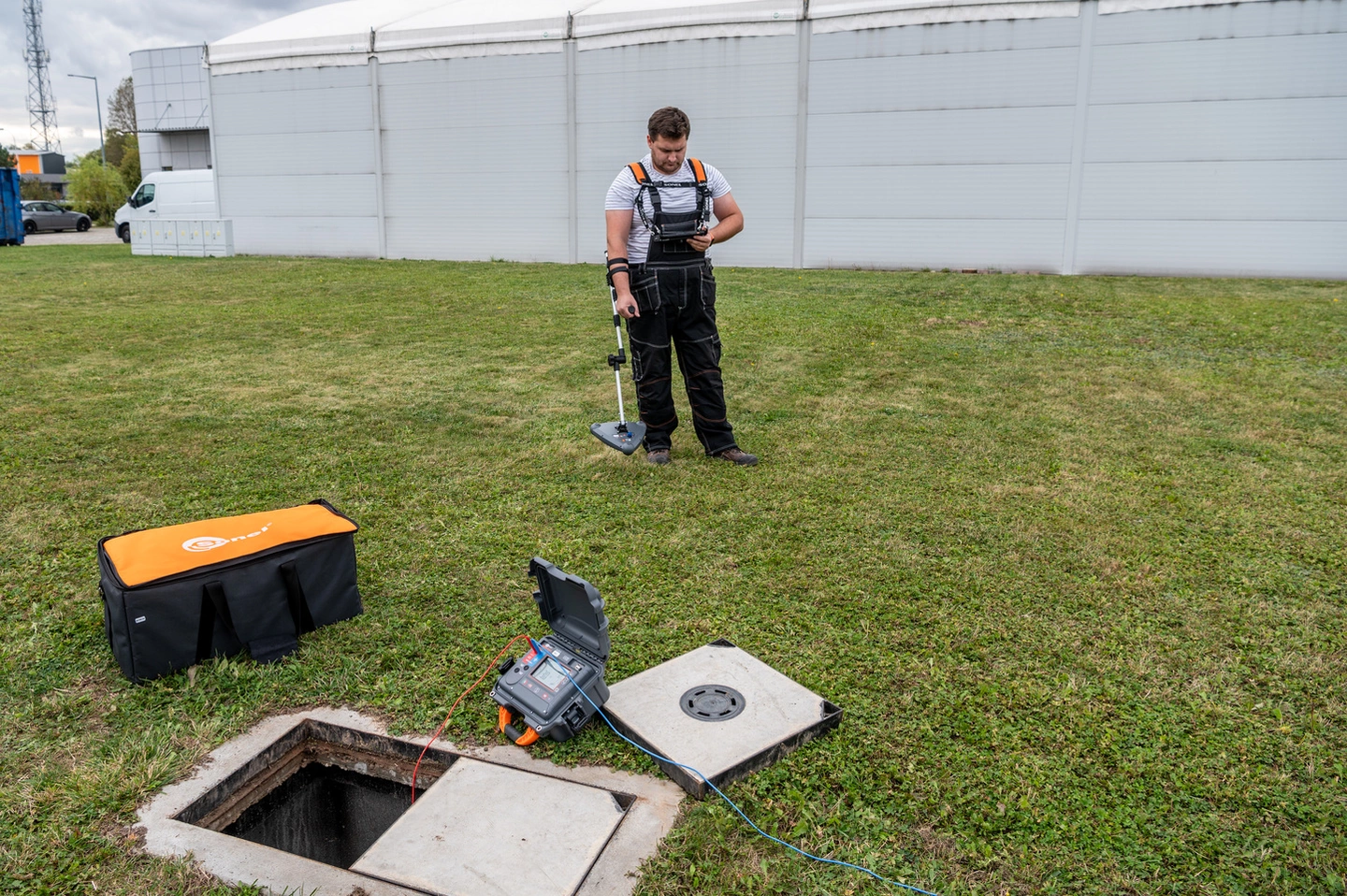

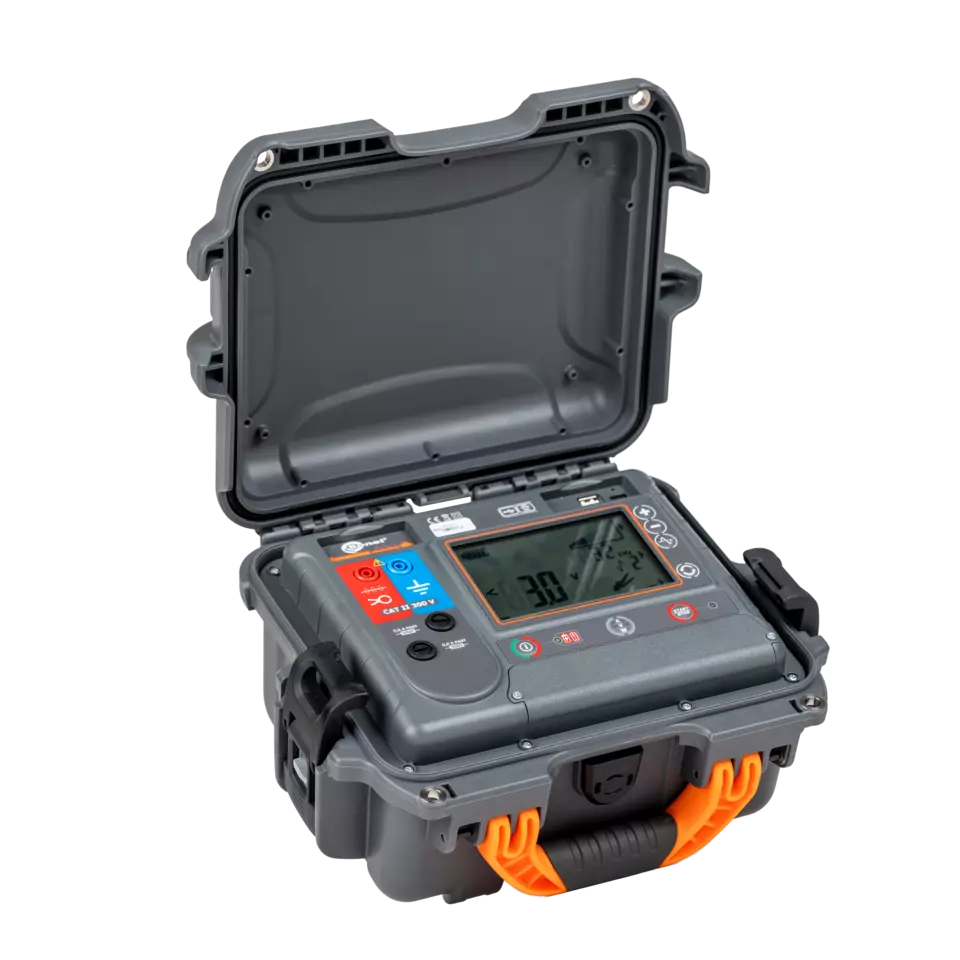

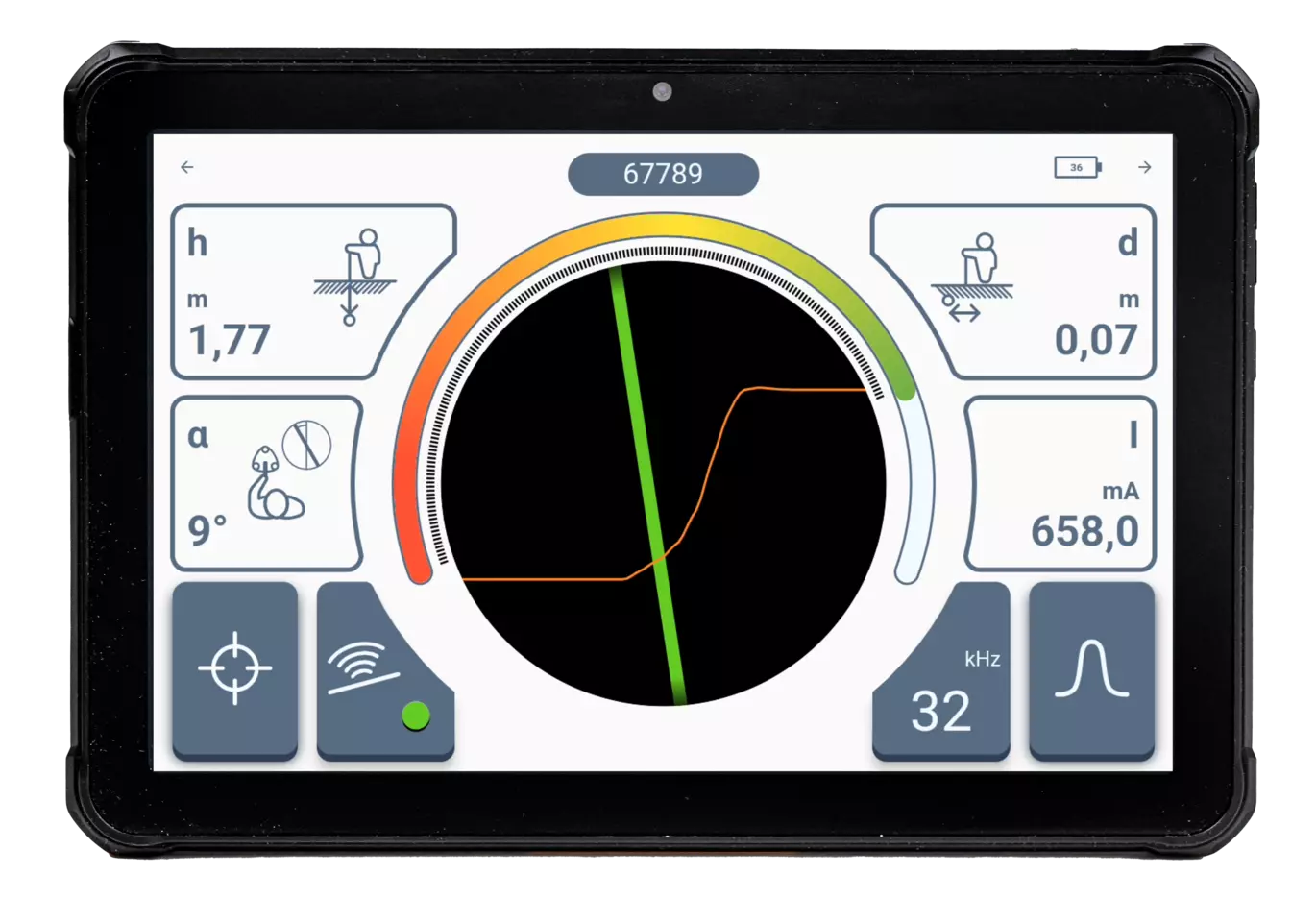

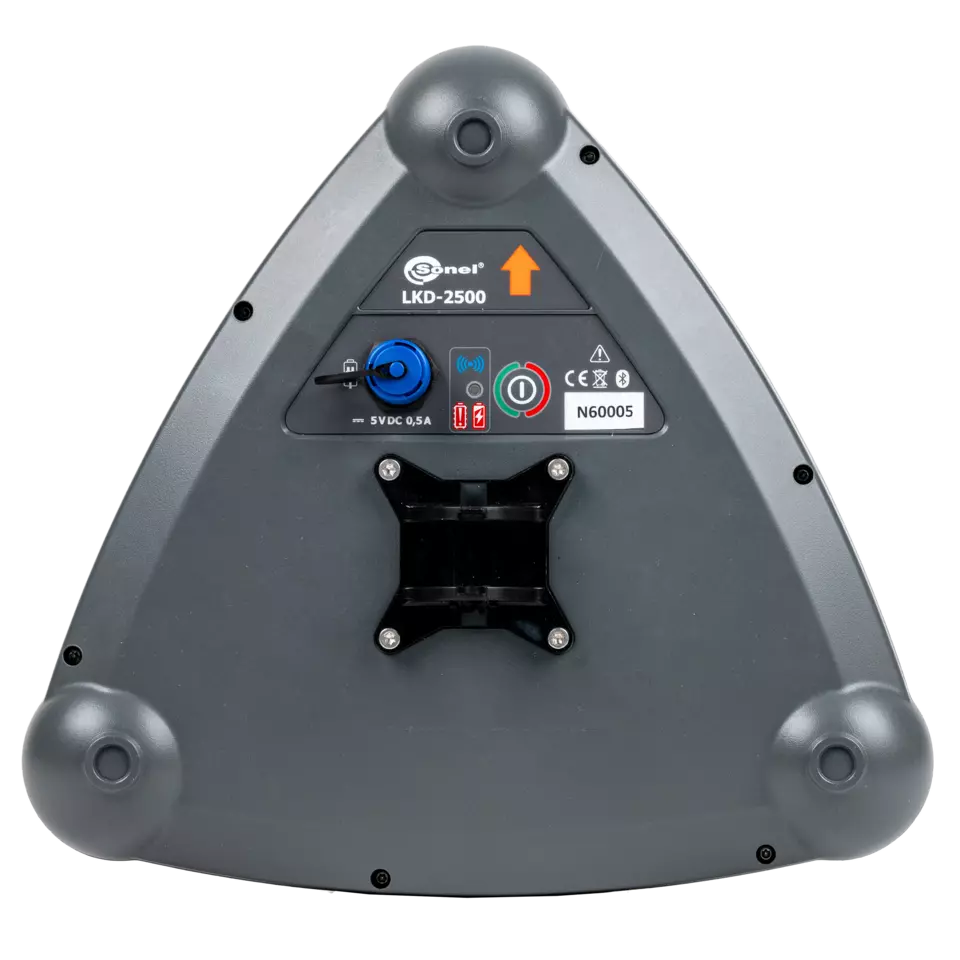

Il trasmettitore LKN-2500 viene utilizzato per immettere un segnale di localizzazione nell’oggetto da tracciare. Il rilevatore LKD-2500 posizionato lungo l’oggetto da testare e il rilevatore LKR-2500 (A-Frame) consente di rilevare guasti a terra che si verificano nel sottosuolo. Entrambi i dispositivi ne informano l’utente utilizzando l’applicazione Sonel LKZ Mobile. È possibile tracciare il percorso di un oggetto e/o del punto di guasto in base all’osservazione delle letture della bussola e al livello del segnale rilevato.

Il sistema ha la capacità di tracciare cavi e registrare percorsi e dei punti di guasto utilizzando l’applicazione mobile. Tali file possono essere esportati e condivisi con altri utenti, anche con coloro che non dispongono del dispositivo LKN-2500 / LKD-2500 / LKR-2500.

Il sistema è in grado di funzionare in modalità passiva (senza la partecipazione del trasmettitore LKN-2500) e in modalità attiva (con la partecipazione del trasmettitore LKN-2500). La modalità attiva consente di immettere un segnale in tre modi diversi:

• galvanico – comporta l’introduzione di un segnale nell’oggetto galvanicamente, utilizzando fili,
• con pinza – comporta l’introduzione di un segnale nell’oggetto in modo induttivo, utilizzando la pinza,
• induttivo – comporta l’introduzione di un segnale nell’oggetto in modo induttivo, utilizzando l’antenna esterna dello strumento.
