Misura la resistenza d’isolamento fino a 2 TΩ

Il multimetro funzionale di resistenza d'isolamento Sonel MIC-2511 permette di misurare la resistenza di isolamento con una tensione di prova fino a 2500 V. Sorprende con numerose funzioni nascoste in una forma ordinata e pratica. Grazie ai suoi parametri, al suo involucro robusto con livello di protezione IP65, al basso consumo della batteria e alla possibilità di ricaricarla durante le misurazioni, il misuratore è uno strumento affidabile che può essere utilizzato in molti settori. È perfetto per il controllo di impianti industriali e reti di trazione, viene utilizzato con successo anche nell'edilizia residenziale. I vantaggi di questo strumento sono particolarmente apprezzati dagli elettricisti che lavorano nella manutenzione, testando motori, cavi e illuminazione stradale. Il misuratore Sonel MIC-2511 è utile anche per misurazioni nella costruzione e manutenzione di impianti fotovoltaici. È una soluzione affidabile creata per le esigenze degli installatori di reti di telecomunicazione e dei gestori di reti di riscaldamento, facilitando il controllo del sistema di allarme delle tubazioni preisolate.

Il prodotto è progettato per soddisfare in tutto o in parte gli standard:

IEC 61340-2-3 Electrostatics - Part 2-3: Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation
IEC 61340-4-1 Electrostatics - Part 4-1: Standard test methods for specific applications - Electrical resistance of floor coverings and installed floors
IEC 61340-4-3 Electrostatics - Part 4-3: Standard test methods for specific applications - Footwear
IEC 61340-4-5 Electrostatics - Part 4-5: Standard test methods for specific applications - Methods for characterizing the electrostatic protection of footwear and flooring in combination with a person
IEC 61340-4-6 Electrostatics - Part 4-6: Standard test methods for specific applications - Wrist straps
IEC 61340-4-7 Electrostatics - Part 4-7: Standard test methods for specific applications - Ionization
IEC 61340-4-9 Electrostatics - Part 4-9: Standard test methods for specific applications - Garments
IEC 61340-5-1 Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements
IEC TR 61340-5-2 Electrostatics - Part 5-2: Protection of electronic devices from electrostatic phenomena - User guide
IEC 61340-5-3 Electrostatics - Part 5-3: Protection of electronic devices from electrostatic phenomena - Properties and requirements classification for packaging intended for electrostatic discharge sensitive devices
IEC 62631-3-1 Dielectric and resistive properties of solid insulating materials - Part 3-1: Determination of resistive properties (DC methods) - Volume resistance and volume resistivity - General method
HD 60364-6 Low-voltage electrical installations - Part 6: Verification
IEC 1081 Pneumatic instruments driven by associated process gas - Safe installation and operating procedures - Guidelines

Sonel MeasureEffect™

Il misuratore fa parte della piattaforma Sonel MeasureEffect™. Si tratta di un sistema completo che consente di effettuare misure, memorizzare e gestire i dati e fornire un controllo multilivello degli strumenti.

Caratteristiche

Tensione di prova scelta dalla gamma 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V o 10...2500 V ogni 10 V
Misura della resistenza di isolamento con 10 V sull’anello antincendio dei sistemi di rivelazione antincendio
Prove di scaricatori di sovratensione (SPD)
Tracciamento di grafici sul display durante le misurazioni
Misure in aree elettrostatiche protette (EPA)
Correzione del risultato della resistenza di isolamento alla temperatura di riferimento
Visualizzazione continua della resistenza dell’isolamento e della corrente di dispersione misurata
Azzeramento automatico della capacità dell’impianto misurato dopo la conclusione della misura della resistenza dell’isolamento
Segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali
Tempi di misura suddivisi T₁, T₂ e T₃ per la misura di uno o due coefficienti di assorbimento (Ab1, Ab2 o DAR, PI) dalla gamma 1...600 s
Misurazione automatica di tutte le combinazioni di resistenza di cavi a 3, 4, 5 conduttori e cavi di alimentazione utilizzando l’adattatore aggiuntivo AutoISO-2511
Indicazione della tensione di prova reale durante la misura
Corrente di prova ≤2 mA
Protezione della misura dell’impianto sotto tensione
Misura della resistenza dell’isolamento con il metodo a due e tre fili

Caratteristiche aggiuntive

Misura della corrente di dispersione durante la misurazione R_ISO
Misura della capacità durante la misurazione R_ISO
Misura a bassa tensione della continuità del circuito e della resistenza
Misura della temperatura (per mezzo di un sensore opzionale ST-1)
Misura delle tensioni continue ed alternate nella gamma 0...1500 V
Memoria per 9999 voci, trasmissione dati al PC tramite cavo USB
Alimentazione a batteria
Tastiera retroilluminata
Lo strumento rispetta i requisiti della norma EN IEC 61557

Applicazione

Misuratore della resistenza dell’isolamento da un’ampia gamma di applicazioni. Perfetto sia per l’edilizia residenziale, che per la verifica degli impianti industriali o linee di trasmissione o di trazione. Considerando le sue caratteristiche - parametri eccellenti, basso consumo di energia dalle batterie e possibilità della loro ricarica durante le misure, praticità e un altro grado di protezione dell’involucro - viene utilizzato volentieri dagli elettricisti che svolgono i servizi di manutenzione, testando i motori, i cavi, l’illuminazione stradale oppure durante la costruzione e la manutenzione degli impianti fotovoltaici. Soddisfa perfettamente le necessità degli installatori delle reti di telecomunicazione e degli operatori delle reti di teleriscaldamento, dove viene richiesto il monitoraggio del sistema di allarme dei tubi preisolati.

Caratteristiche distintive

Il misuratore permette di misurare la resistenza dell’isolamento con la tensione di prova fino a 2500 V. In caso di prove sui cavi, procede automaticamente all’azzeramento della loro capacità al momento della conclusione della misura. Insieme al PRZ-2 (un kit per la misurazione della resistenza nelle aree protette da ESD) è uno strumento completo per i coordinatori coinvolti nella protezione degli impianti dall’elettricità statica.

MIC-2511 consente di verificare la sicurezza delle installazioni elettriche residenziali, commerciali e industriali. Le misure possono essere automatizzate in modo molto semplice con adattatore opzionale AutoISO-2511 per il test automatico della resistenza di isolamento di cavi multipolari a 3, 4 e 5 conduttori, senza commutazione.

MIC-2511 permetterà all’utente di misurare la continuità dei collegamenti protettivi e compensativi con la corrente superiore a 200 mA, in entrambe le direzioni. Il misuratore è munito di voltometro delle tensioni continue ed alternate nella gamma fino a 1500 V.

L’ampia memoria dello strumento permette di salvare e inviare al computer circa 10 mila risultati di misurazioni.

Guida in linea di aiuto

Il display presenta finestre di aiuto che integrano schemi e connessioni di misura. Grazie a queste caratteristiche l’operatore può facilmente e velocemente controllare e accertare la correttezza delle connessione realizzate, a seconda del tipo di misura da eseguire e del circuito del sistema in esame.

Comunicazione e software

È possibile trasferire i dati di misura al computer tramite connessione diretta USB. Per la creazione del report contenente le misure e le verifiche per la protezione contro le scosse elettriche, è disponibile il software Sonel Reports PLUS. Il download ed il salvataggio dei dati nei formati più comuni, stampa compresa, sono realizzabili con il software gratuito Sonel Reader.

Parametro	Valore
Peso netto (kg)	0.3
Peso del pacco (kg)	0.3
Larghezza del pacco (cm)	20
Altezza del pacco (cm)	30
Lunghezza del pacco (cm)	5

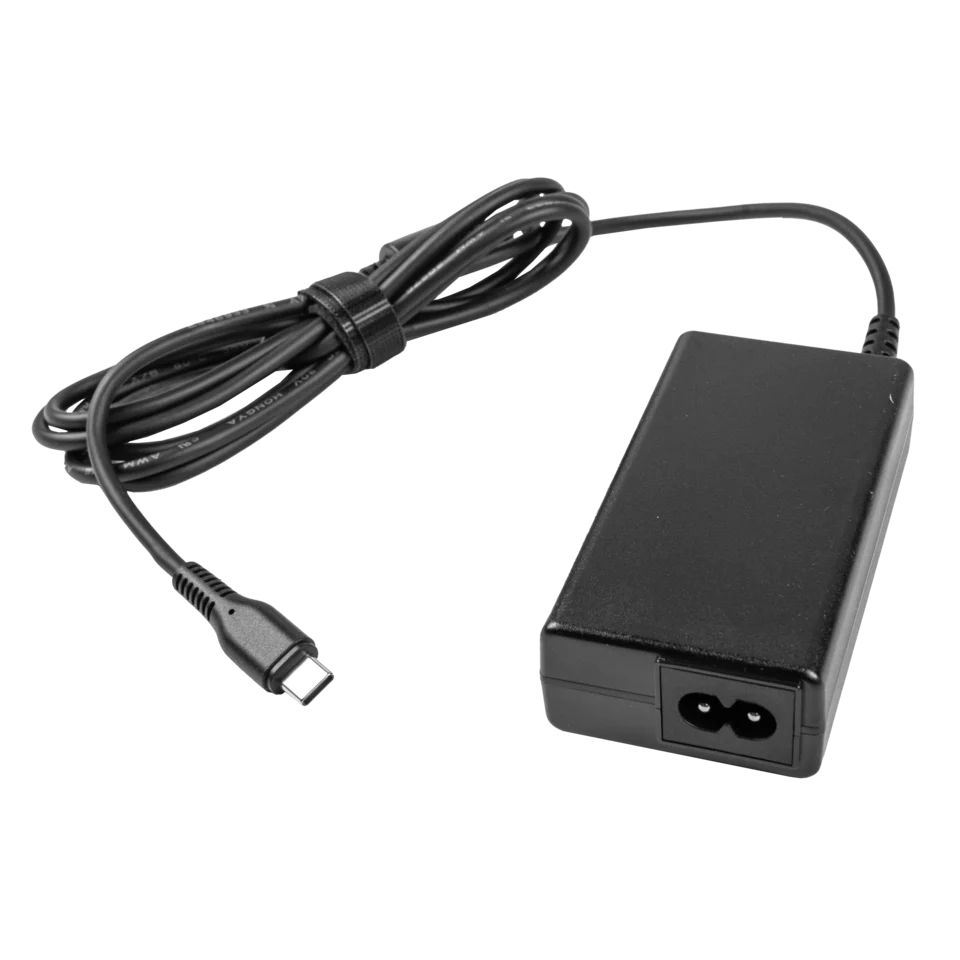

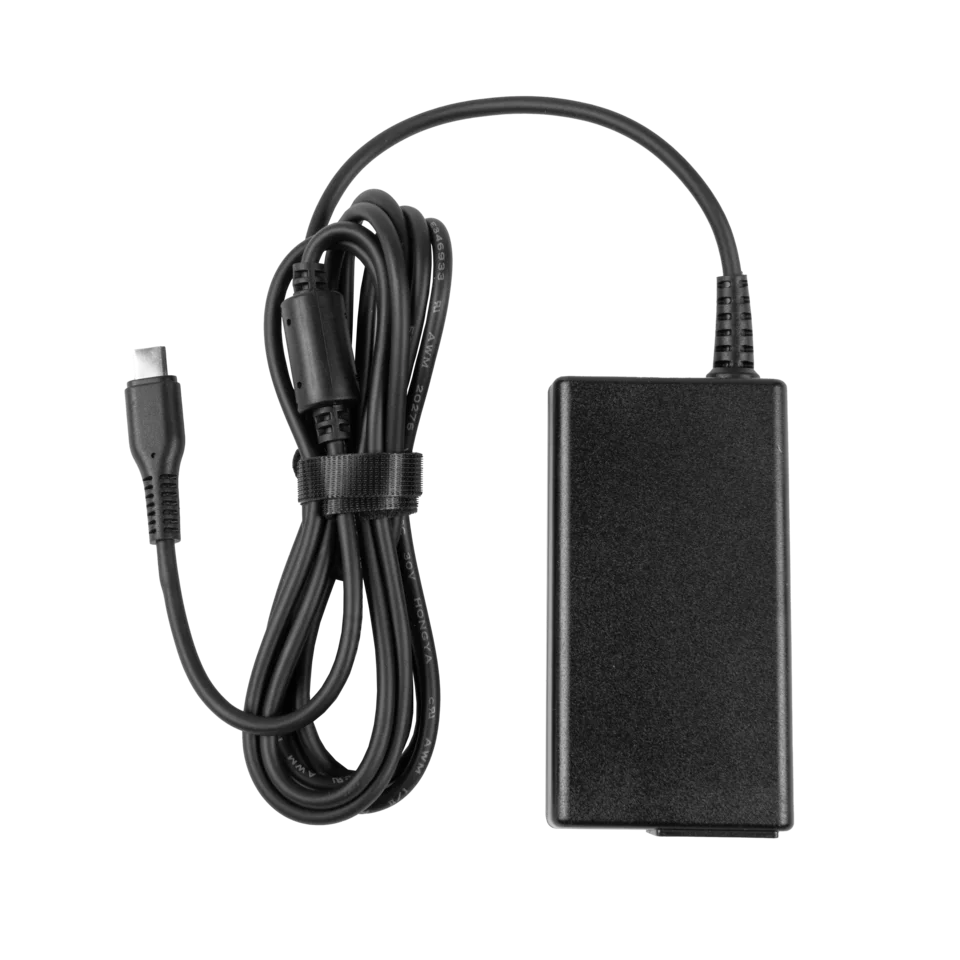

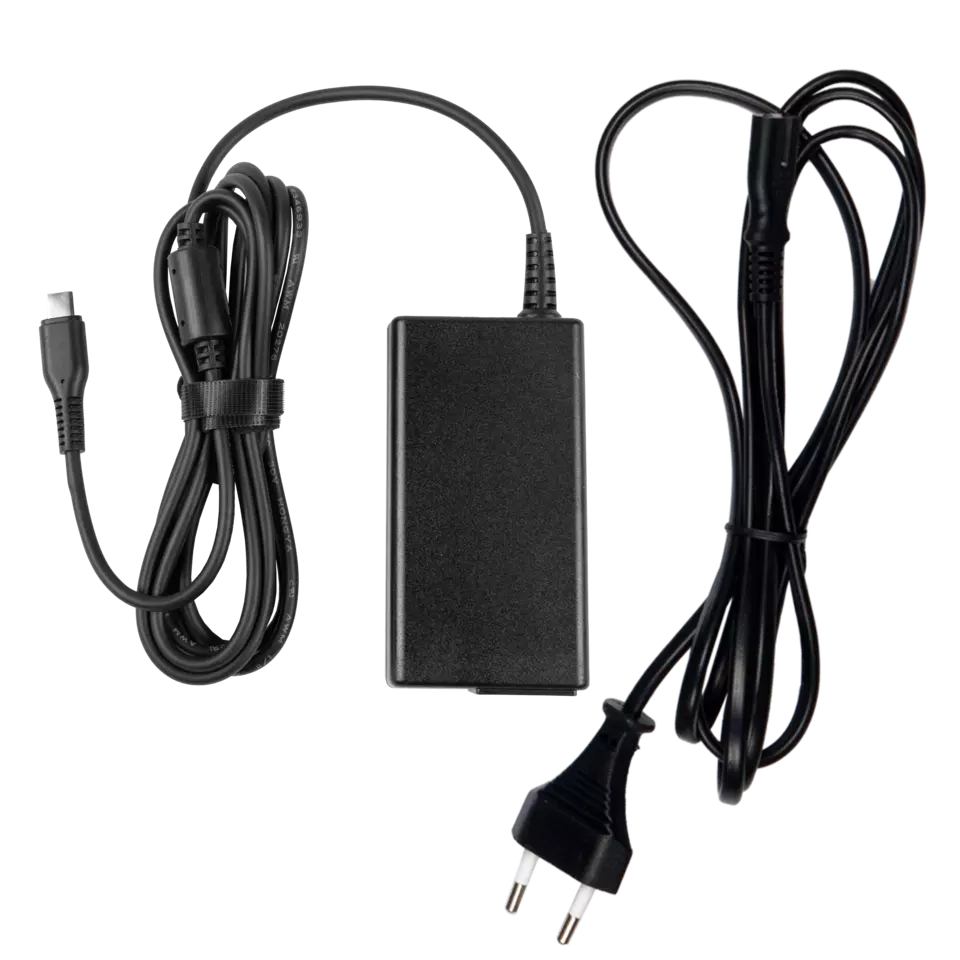

Z-32 Alimentatore
