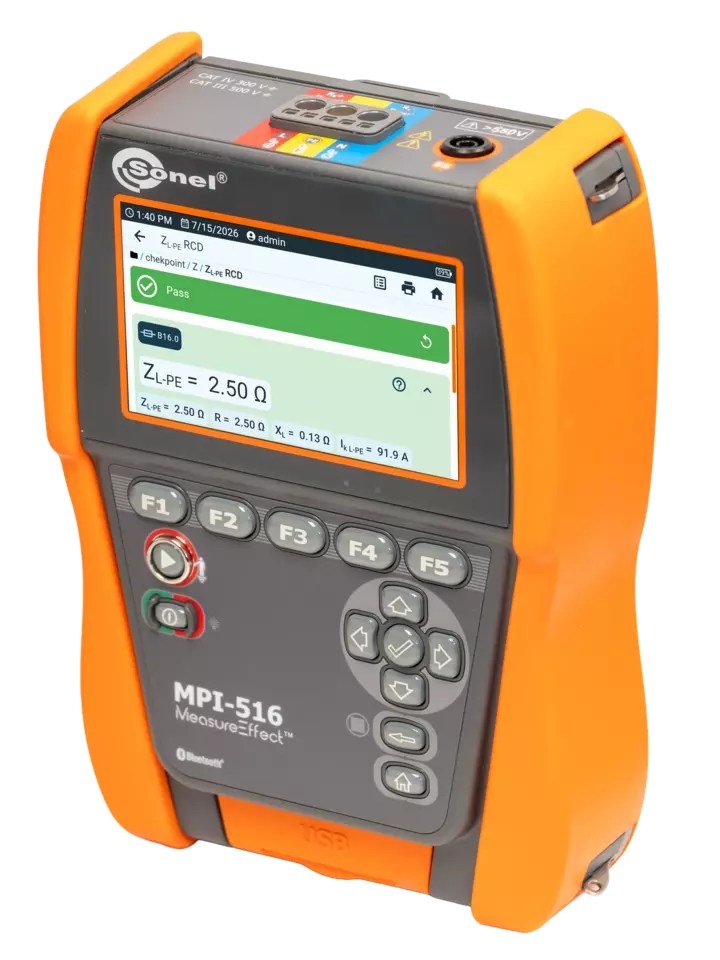

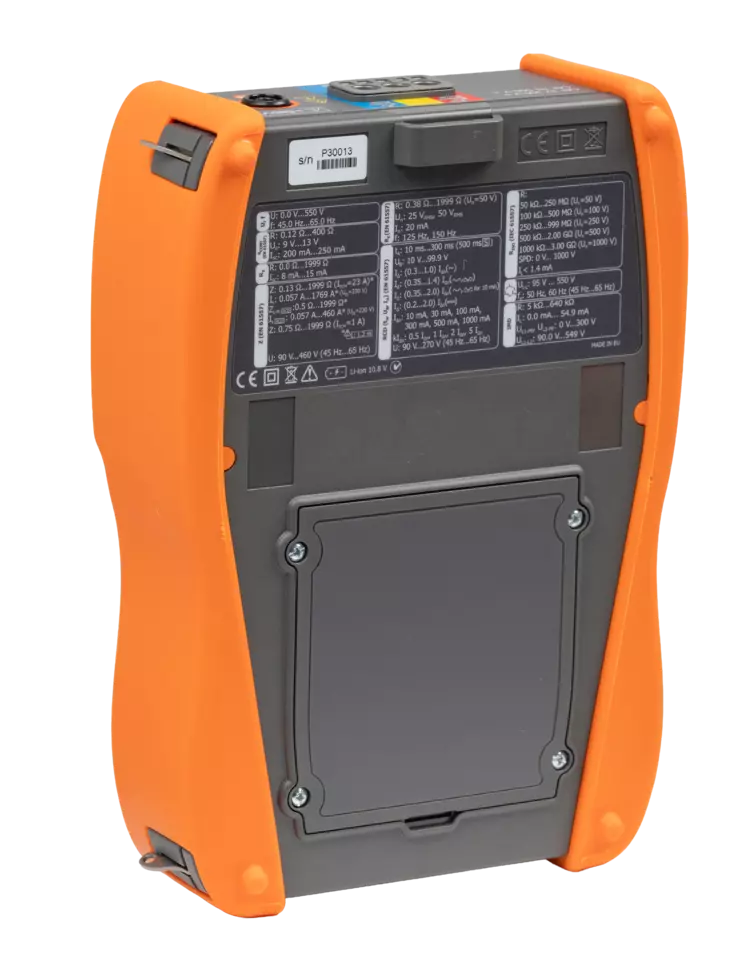

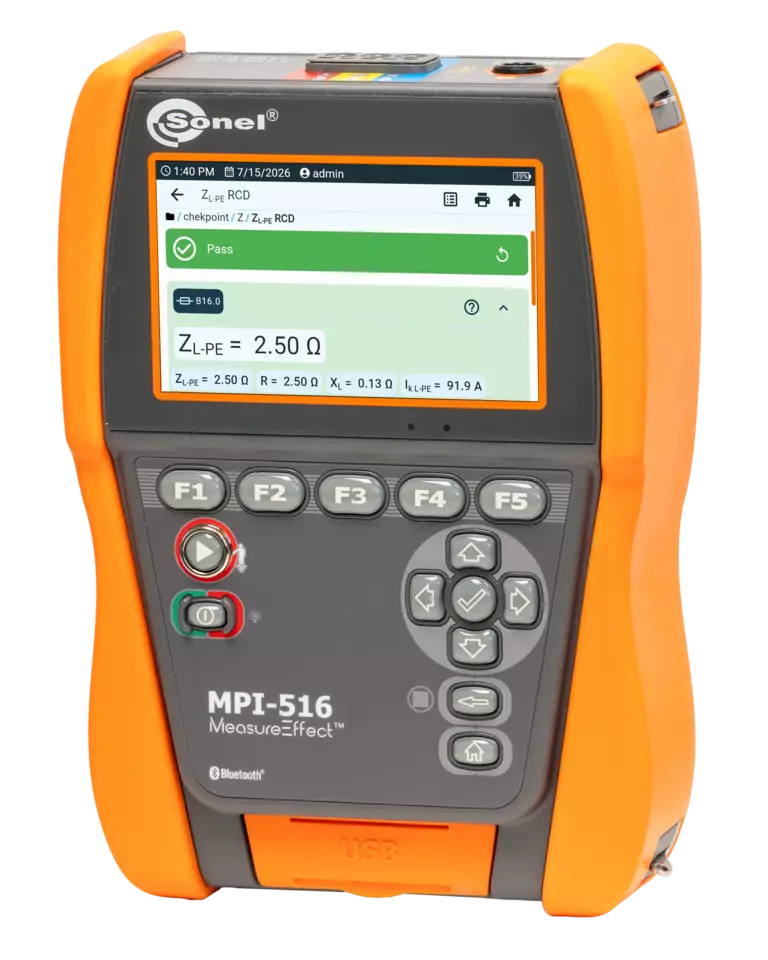

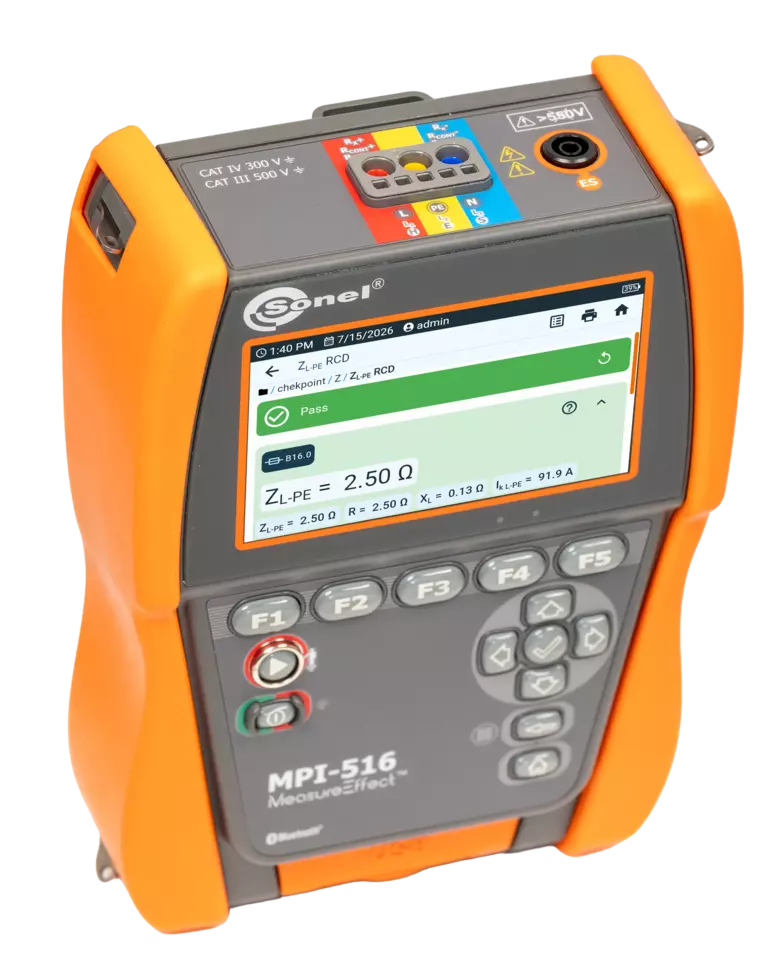

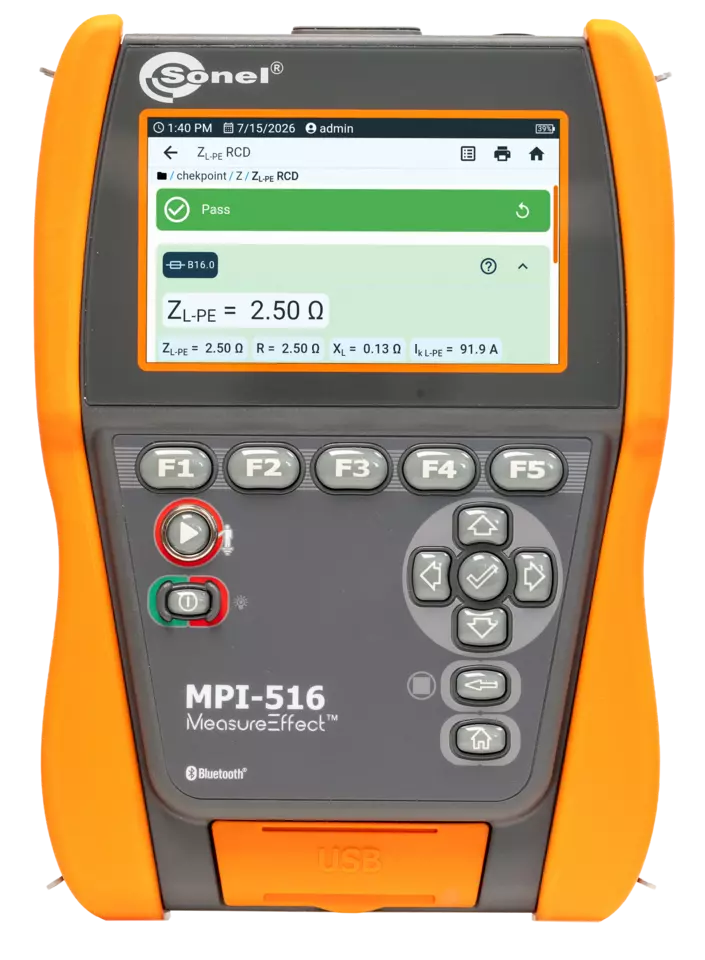

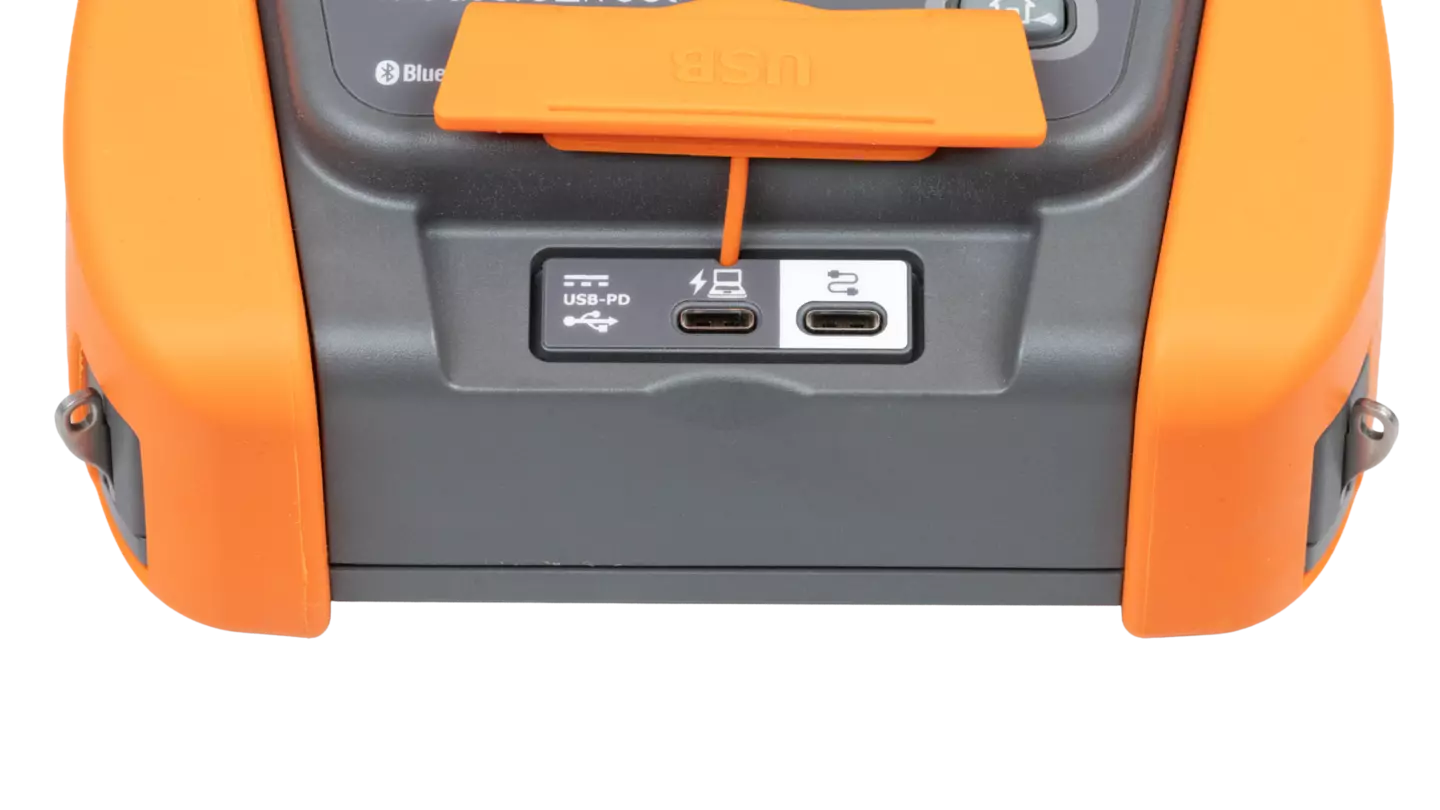

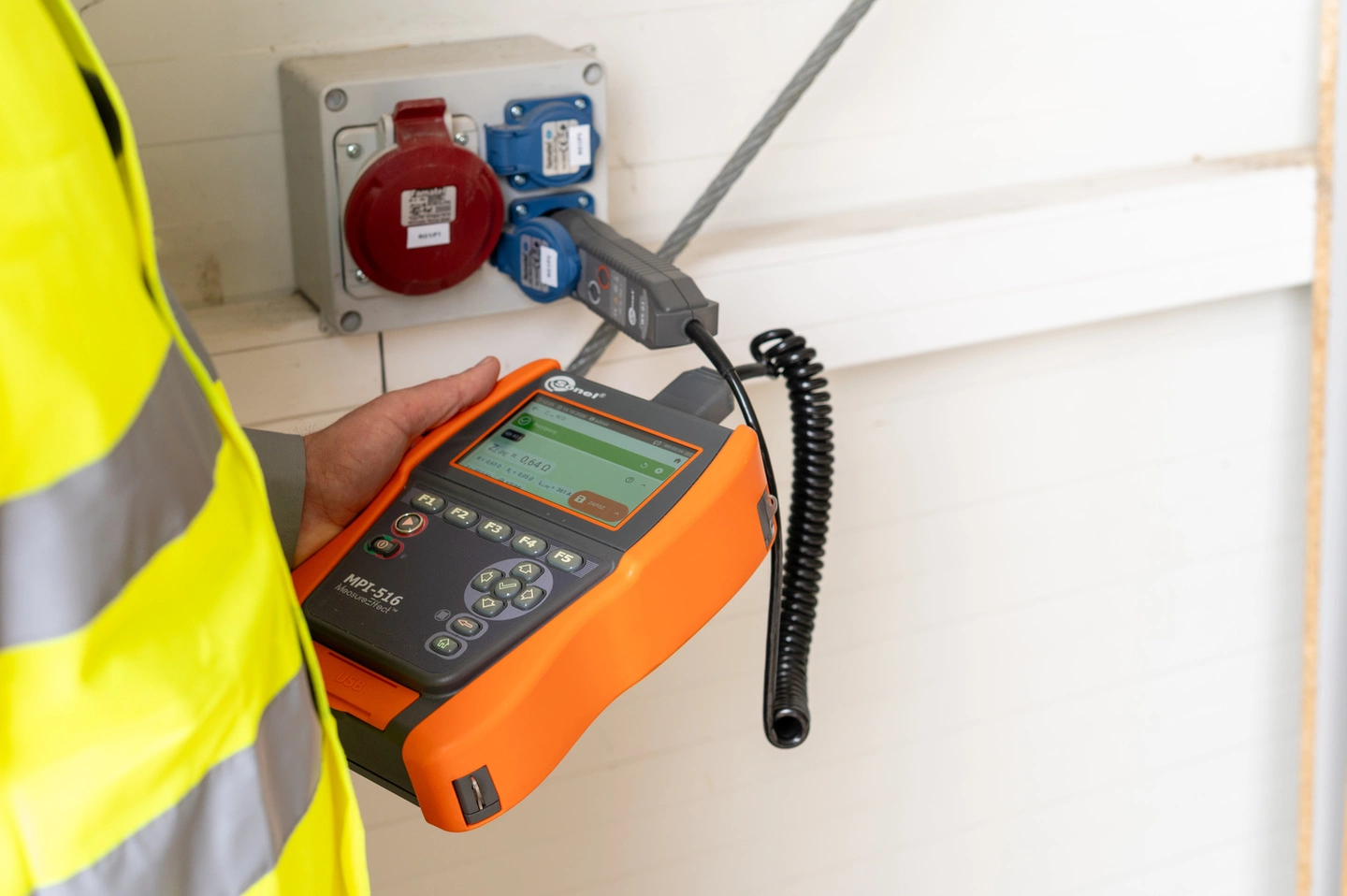

MPI-516

Tester multifunzione dei parametri delle installazioni elettriche

Funzionalità di misura	Portata di misura	Portata	Risoluzione	Precisione
Misurazione dei parametri di rete
Tensione	0 V…550 V	0 V…550 V	da 0,1 V	da ±(2% v.m. + 2 cifre)
Frequenza	45,0…65,0 Hz	45,0…65,0 Hz	0,1 Hz	±(0,1% v.m. + 1 cifra)
Impedenza dell'anello di guasto
Anello di guasto ZL-PE, ZL-N, ZL-L
• per tutti gli interruttori di sovracorrente	da 0,13 Ω…1999 Ω secondo EN IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	±(5% v.m. + 3 cifre)
• per interruttori di sovracorrente di tipo B1, B2, B3	0,75 Ω…1999 Ω secondo EN IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	da ±(5% v.m. + 3 cifre)
Anello di guasto ZL-PE in modalità RCD	da 0,5 Ω…1999 Ω secondo EN IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	da ±(6% v.m. + 5 cifre)
Misurazioni dei parametri degli interruttori differenziali				None
Test di spegnimento dei RCD e misurazione del tempo di intervento tA corrente di misura 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn	None	None	None	None
• RCD di tipo generale e con breve ritardo	10 ms…400 ms	0 ms…400 ms	1 ms	da ±(2% v.m. + 2 cifre)
• RCD selettivo	10 ms…500 ms	0 ms…500 ms	1 ms	da ±(2% v.m. + 2 cifre)

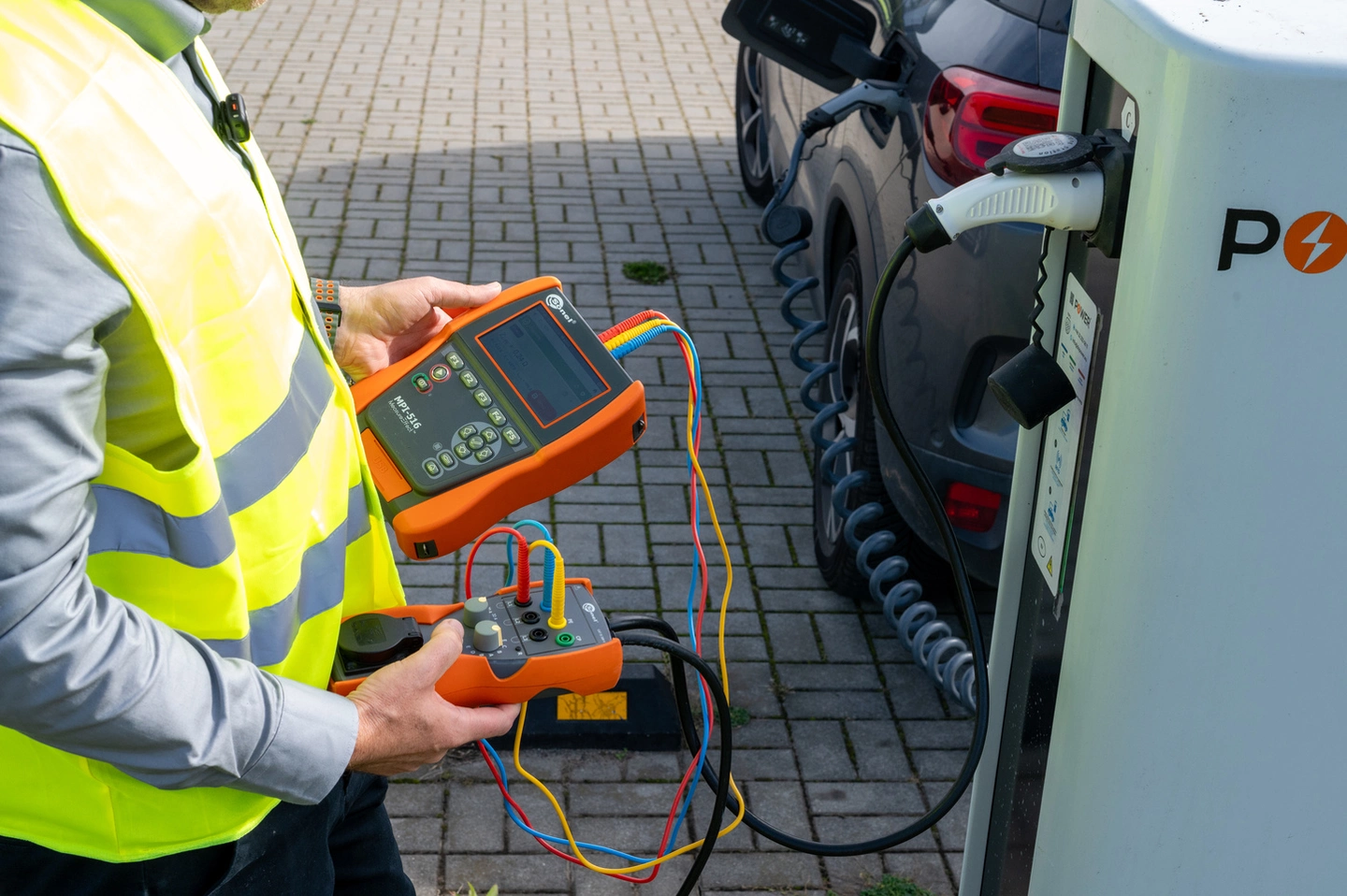

• RCD EV 6 mA DC e RCM	10 ms…10,0 s	0 ms…10,0 s	da 1 ms	±(2% v.m. + 3 cifre)
Misura della corrente di intervento dell'interruttore RCD IA corrente di misura 0,2 IΔn…2,0 IΔn	None	None	None	None
• per corrente differenziale sinusoidale (tipo AC)	3,0 mA…1000 mA	3,0 mA…1000 mA	da 0,1 mA	±5% IΔn
• per corrente differenziale unidirezionale e unidirezionale sovrapposto alla corrente continua di 6 mA (tipo A)	3,5 mA…700 mA	3,5 mA…700 mA	da 0,1 mA	±10% IΔn
• per corrente continua (tipo B)	1,0 mA…1000 mA	1,0 mA…1000 mA	da 0,1 mA	da ±6% IΔn

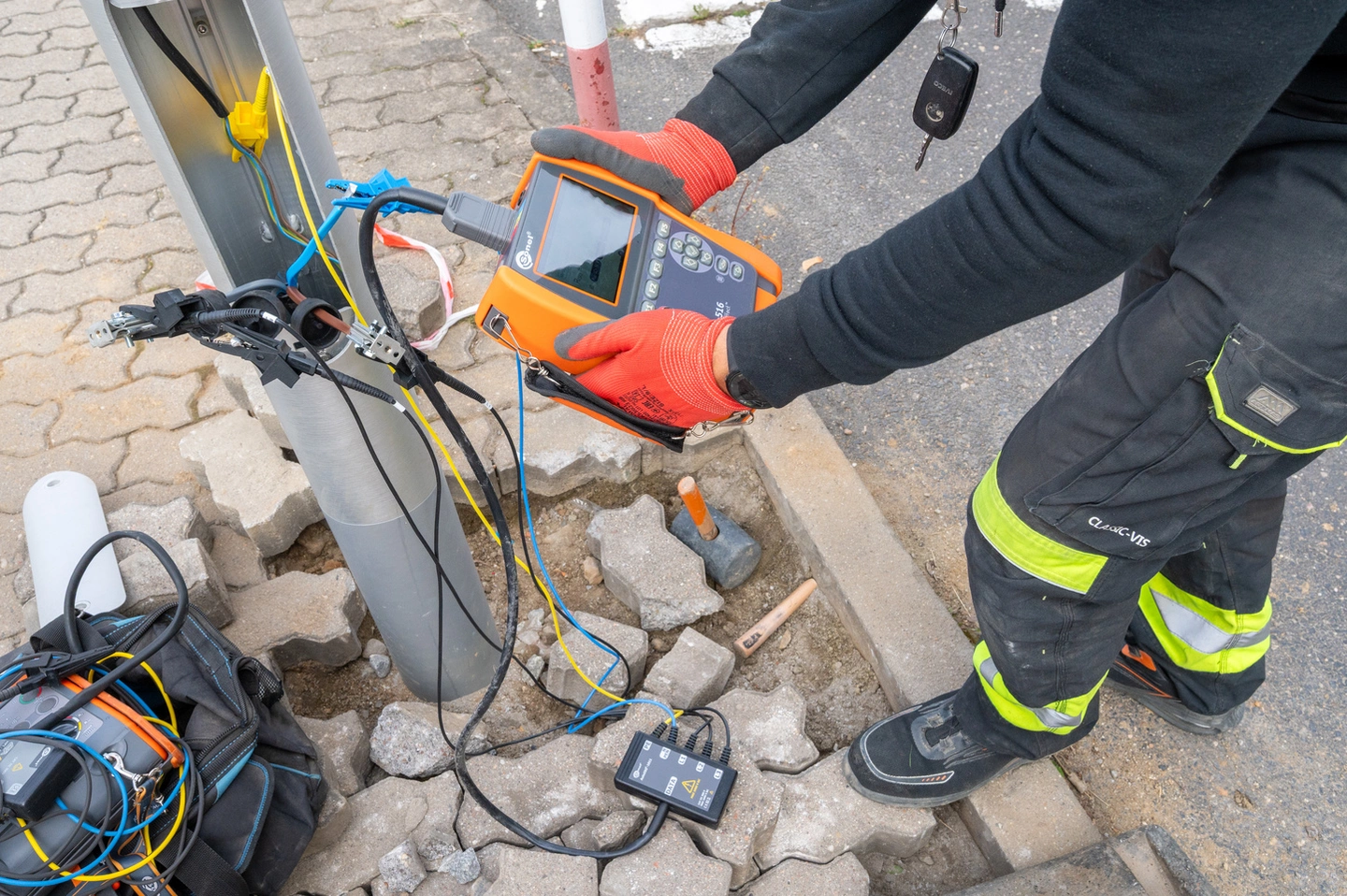

Resistenza di terra
Metodo a 3 poli	da 0,38 Ω…1999 Ω secondo EN IEC 61557-5	0,00 Ω…1999 Ω	da 0,01 Ω	da ±(3% v.m. + 5 cifre)
Metodo a 4 fili	da 0,38 Ω…1999 Ω secondo EN IEC 61557-5	0,00 Ω…1999 Ω	da 0,01 Ω	da ±(3% v.m. + 5 cifre)
Resistenza dei sensori ausiliari	0 Ω…1,99 kΩ	0 Ω…1,99 kΩ	da 1 Ω	±(5% (RS+RE+RH) + 8 cifre)
Resistenza di isolamento
Tensione di misurazione 50 V	50 kΩ…250 MΩ secondo EN IEC 61557-2	0 kΩ…250 MΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre)
Tensione di misurazione 100 V	100 kΩ…500 MΩ secondo EN IEC 61557-2	0 kΩ…500 MΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre)
Tensione di misurazione 250 V	250 kΩ…999 MΩ secondo EN IEC 61557-2	0 kΩ…999 MΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre)
Tensione di misurazione 500 V	500 kΩ…2,00 GΩ secondo EN IEC 61557-2	0 kΩ…2,00 GΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre)
Tensione di misurazione 1000 V	1000 kΩ…3,00 GΩ secondo EN IEC 61557-2	0 kΩ…3,00 GΩ	da 1 kΩ	da ±(3% v.m. + 8 cifre)
Resistenza dei conduttori di protezione ed equipotenziali				None
Misurazione della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA	0,12 Ω…400 Ω secondo EN IEC 61557-4	0,00 Ω…400 Ω	da 0,01 Ω	±(2% v.m. + 3 cifre)
Misurazione della resistenza con bassa corrente	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	da 0,1 Ω	±(3% v.m. + 3 cifre)
Indicazione della sequenza della fase	compatibile (corretta), opposta (non corretta), tensione UL-L: 95 V…550 V (45 Hz…65 Hz)	None	None	None
Test dei dispositivi di protezione contro le sovratensioni (SPD)		None	None	None
Protezione a varistore	funzionante, non funzionante, tensione UC: 0…1000 V DC, 0…615 V AC	None	None	None
Protezione a spinterometro	funzionante, non funzionante, tensione UC: 0…1000 V DC	None	None	None

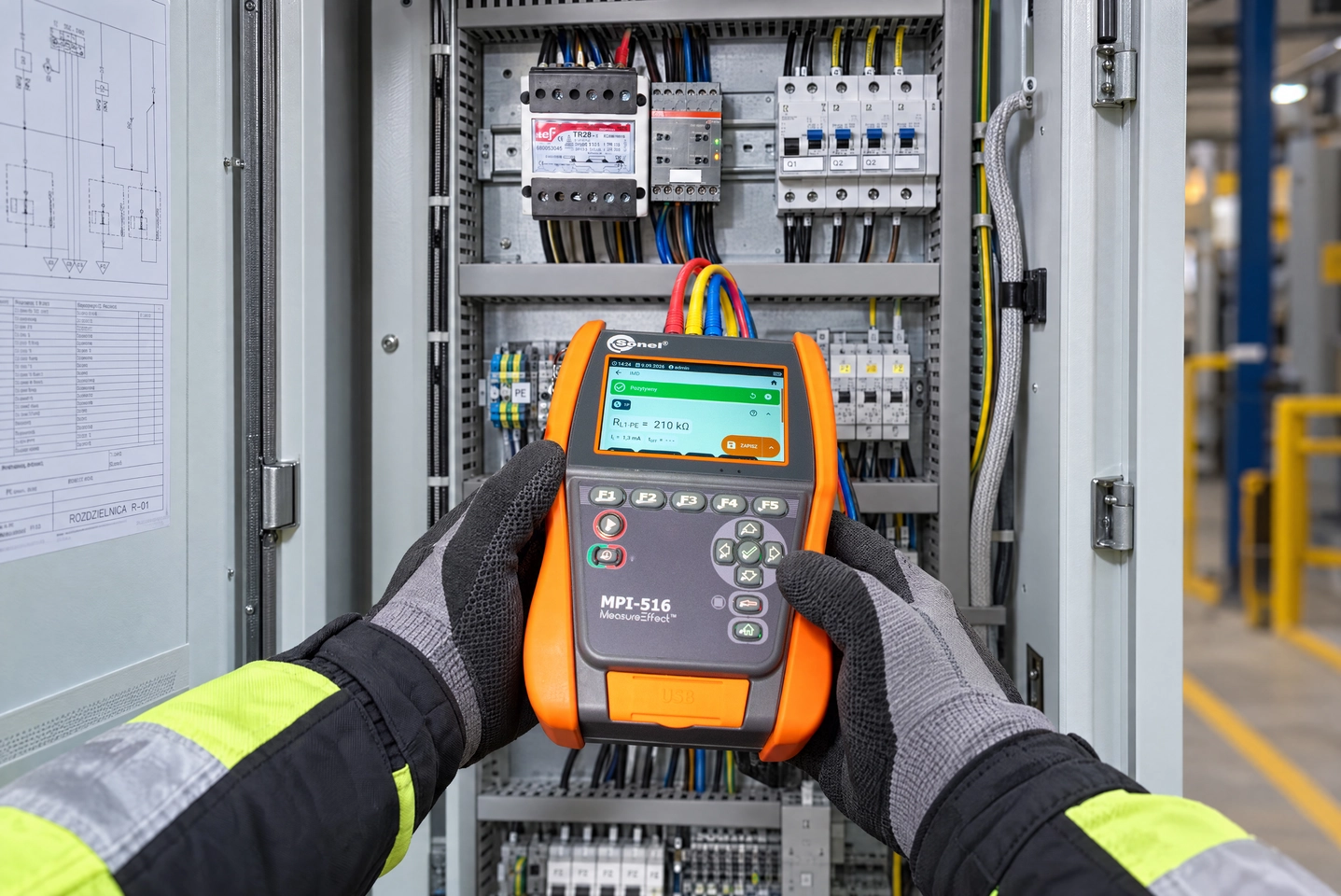

Verifica del funzionamento del dispositivo di controllo dell’isolamento (IMD)	campo di simulazione della resistenza di isolamento : 5…640 kΩ, incremento di resistenza: 5 kΩ, impostazione della durata del passo di misura: 1…99 s	None	None	None
