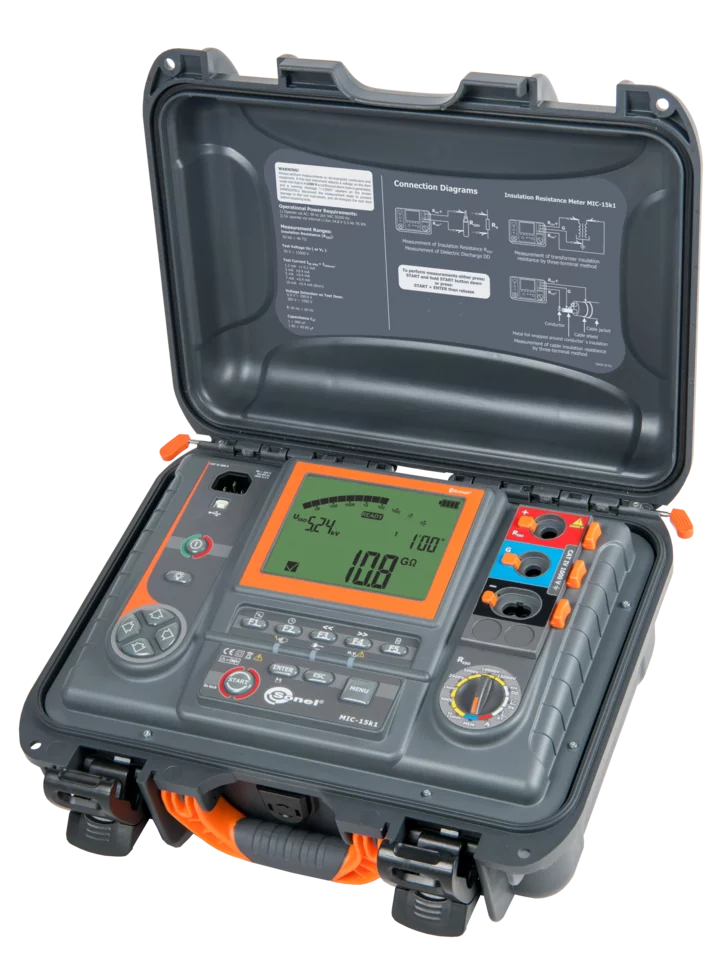

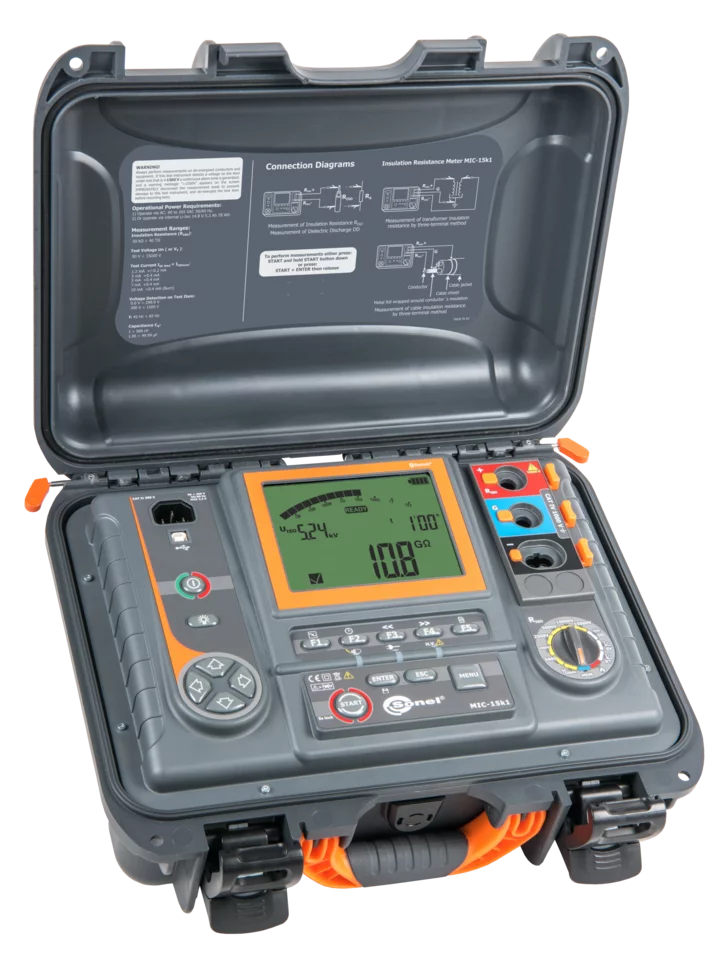

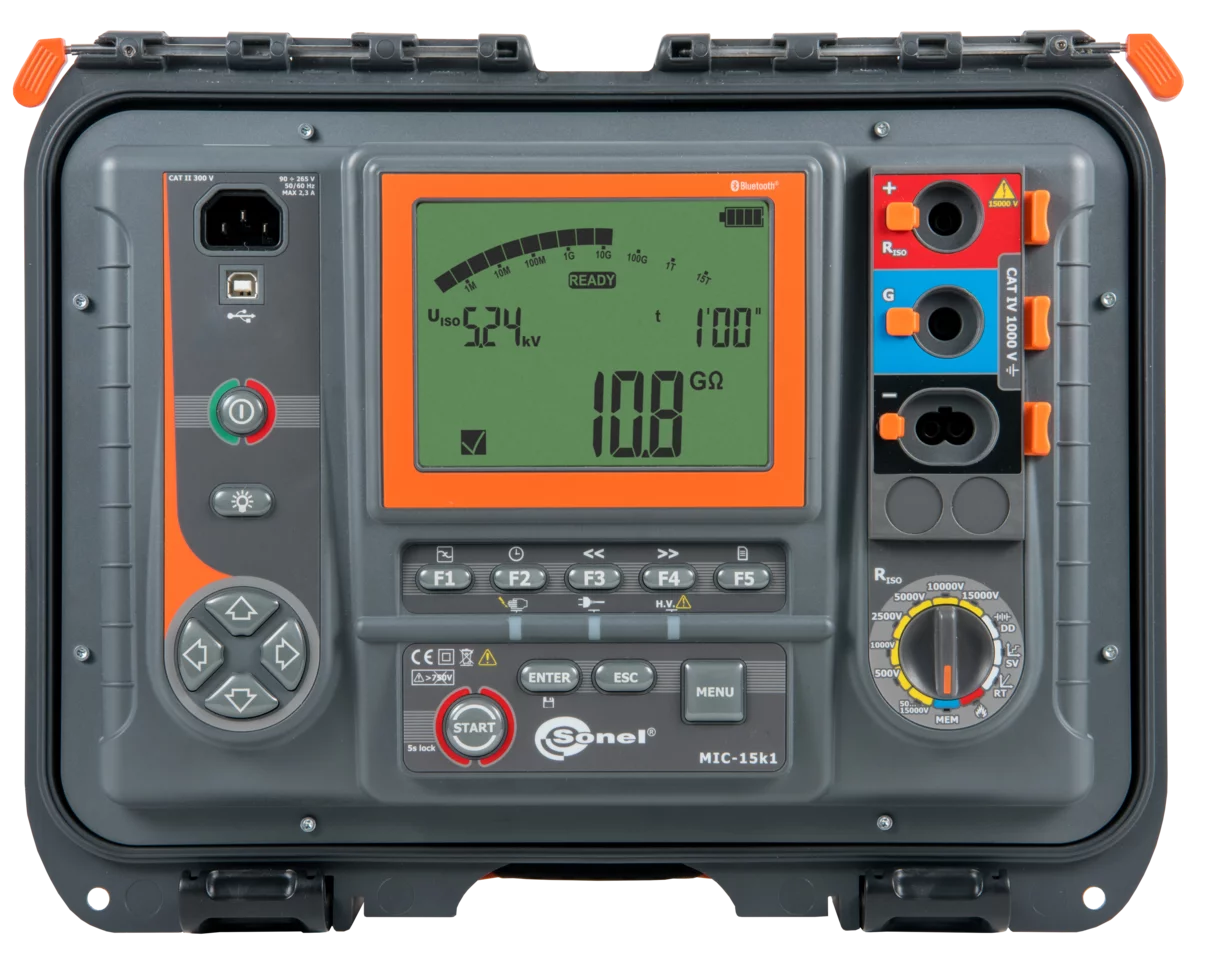

MIC-15K1

Misuratore della resistenza dell'isolamento

Caratteristiche

• Indicatore di scarica parziale PDI
• Diagnosi dei sistemi di isolamento in base alle misurazioni standard IR, DAR, PI, SV, RT, DD.
• Analisi della resistenza elettrica dell'impianto analizzato - determinazione della resistenza dell'isolamento.
• Un'alta resistenza ai disturbi elettromagnetici garantisce un funzionamento ininterrotto alle stazioni e in prossimità delle linee di trasmissione ad altissima tensione (fino a 1200 kV AC e 800 kV DC).
• La funzione dell'aumento regolare della tensione nel tempo (RT) permetterà di rilevare la presenza nell'impianto delle scariche parziali e di intercettare la localizzazione a tratto della loro comparsa.
• Un convertitore potente (circa 150 W) permette di carbonizzare l'isolamento del cavo, facilitando l'individuazione del punto del corto-circuito dei cavi e dei fili:
  • visivamente (se i cavi energetici sono visibili su tutta la loro lunghezza),
  • con l'utilizzo dei metodi riflettometrici, rilevatore di onde sismiche-acustiche oppure metodi di misura della caduta di tensione - cornice A (quando i cavi sono interrati).
• Collaborazione con il software esterno.

Applicazione

Il misuratore MIC-15k1 è destinato per la misura della resistenza dell'isolamento degli impianti elettroenergetici, ovvero:

• cavi mono e multipolari,
• trasformatori,
• motori e generatori,
• condensatori, interruttori ed altri dispositivi delle stazioni energetiche.

È consigliato in particolare per misurazioni nelle aree con disturbi elettromagnetici molto elevati, per esempio nelle stazioni elettromagnetiche con la tensione 1200 kV AC o 800 kV DC. Grazie alla tensione di prova 15 kV (conformemente alle disposizioni delle norme ANSI/NETA ATS-2009 TABLE 100.1) il misuratore può essere utilizzato per verifiche degli impianti dalla tensione nominale che supera 34,5 kV.

Funzionalità del dispositivo

Un convertitore HV ad alta efficienza, con la tensione di prova pari a 15 kV e corrente fino a 10 mA permette la misura della resistenza dell'isolamento fino al valore 40 TΩ. L'ottenimento di questo risultato rende il nostro misuratore impareggiabile. La misura a tre fili con l'utilizzo del cavo GUARD elimina le correnti di dispersione superficiale, dovute alla contaminazione dell'isolamento, aumentando la precisione dei risultati ottenuti.

Il misuratore indicherà il coefficiente di assorbimento DAR e l'indice di polarizzazione PI. Indicherà anche il valore della scarica dielettrica DD (tempo di misura 60...5999 s).

Il dispositivo permetterà di valutare le condizioni dell'isolamento tramite l'applicazione della tensione di prova a gradini (SV) oppure a rampa (RT).

• Il metodo SV fa sì che il dielettrico in buono stato fornirà gli stessi risultati indipendentemente dalla tensione applicata.
• Con il metodo RT è possibile determinare le caratteristiche dell'isolamento del materiale. Il misuratore aumenta la tensione di prova in modo regolare senza esporre l'impianto al cosiddetto stress elettrico. Il dispositivo registrerà l'ora e il valore della tensione con cui si è verificata la rottura dielettrica dell'isolamento.

I filtri digitali integrati con il tempo di ponderazione di 10, 30, 60, 100 e 200 secondi garantiscono l'ottenimento di risultati stabili delle misurazioni nelle aree di forti disturbi elettromagnetici.

Bruciatura

La funzione che permette la bruciatura dell'impianto danneggiato è una soluzione particolarmente utile. In caso di cavi scoperti facilita l'individuazione visiva del punto di guasto. In caso di cavi coperti il metodo consiste nel rilevamento delle onde sismiche-acustiche.

Nelle condizioni particolari si verificheranno scariche energetiche a cadenza ciclica. Grazie all'utilizzo del geofono sarà possibile individuare in maniera molto precisa il punto in cui si verifichi una scarica di questo genere.

La bruciatura facilita anche l'identificazione di corto-circuiti transitori (che si verificano per esempio durante la pioggia) con l'aiuto delle tecniche riflettometriche e in caso di corto-circuito del rivestimento/filo di ritorno alla terra (messa a terra) - applicazione del metodo che consiste nella misura della caduta di tensione (cornice A).

Autoregistrazione dei dati di misura

Lo strumento registra automaticamente i risultati delle misurazioni. Il numero dei punti di autoregistrazione dipende da quanti dati sono già presenti nella memoria principale.

Analisi dati

L'app per dispositivi mobili Sonel MIC Mobile permette di monitorare i risultati durante la misura. L'app può generare in tempo reale i grafici in diverse configurazioni. Ciò permette la valutazione dello stato dell'impianto già durante le prove.

L'avvio e la conclusione della misura da remoto è un'opzione particolarmente utile. Permette di svolgere le prove da remoto, per esempio da un'altra stanza o dall'interno della macchina in caso di condizioni climatiche avverse per l'operatore. È possibile stabilire con precisione il punto della misura grazie al GPS del telefonino.

L'app mobile e il programma Sonel Reader permettono all'utente di raccogliere dati storici e paragonarli con risultati attuali, trasferiti dall'ampia memoria del misuratore. Questa soluzione permette di preparare un protocollo delle misurazioni, monitorare il processo del deterioramento dell'isolamento e pianificare lavori di manutenzione.
