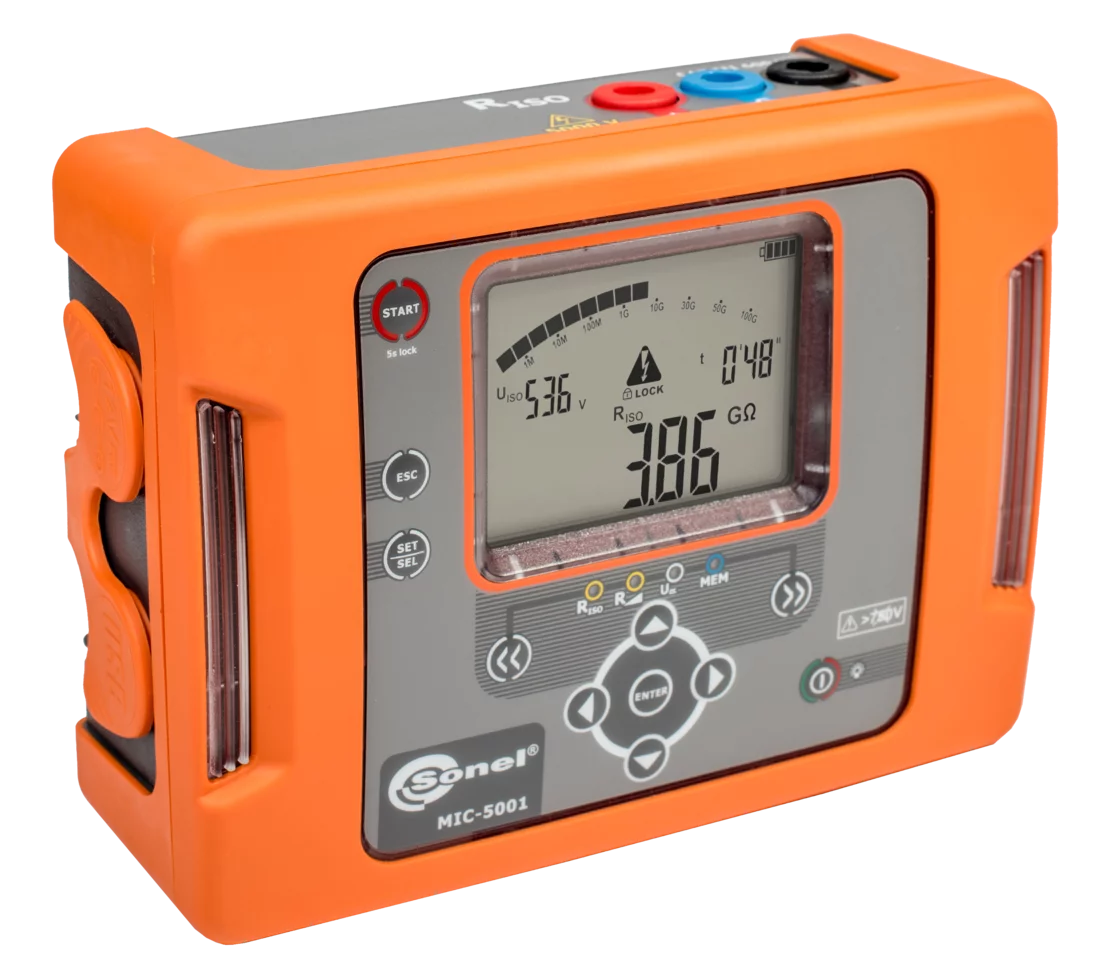

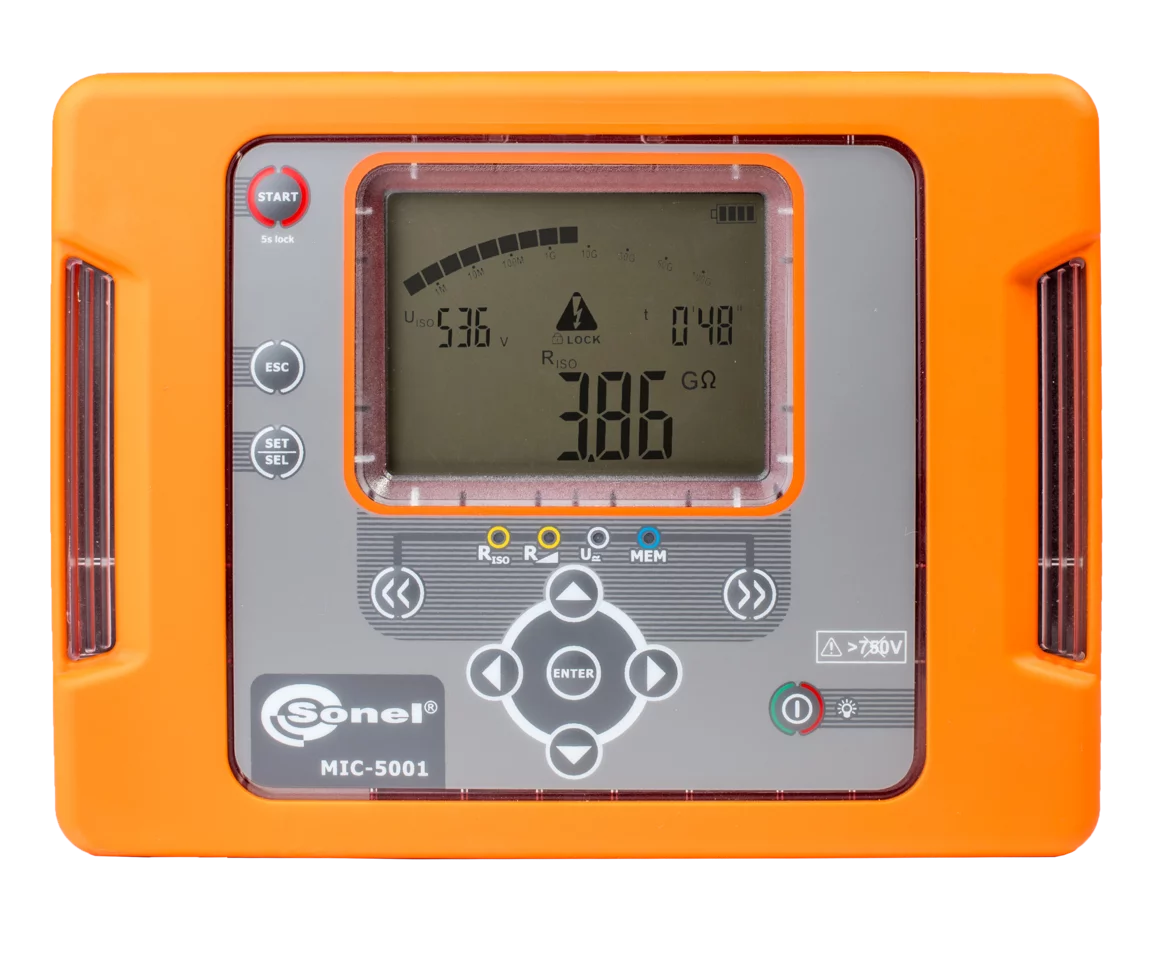

MIC-5001

Misuratore della resistenza dell'isolamento

Indice cat. WMITMIC5001

ean 5907624042469

Sconto del 5% per gli utenti registrati
Cert. di calibrazione nel carrello
Consegna gratuita

Grado di protezione IP: IP 66

Categoria di misura: CAT III 600 V, CAT IV 300 V

Comunicazione dei dati: USB

Display: monocromatico, retroilluminato, a segmenti

881,00 €

1 074,82 € IVA inclusa

In magazzino

Tempi di consegna: 24h

Accessori aggiuntivi

CS-1

Simulatore del cavo

52,00 €

63,44 € IVA inclusa

sono rimasti pochi pezzi

CS-5kV

Scatola di calibrazione

227,00 €

276,94 € IVA inclusa

Disponibile

Sonel Reports Plus

Sonel Reports Plus

114,00 €

139,08 € IVA inclusa

In magazzino

Cavo 10 m nero 5 kV (spine a banana, scherm...

50,00 €

61,00 € IVA inclusa

In magazzino

Cavo da 10 m rosso 5 kV (spine a banana)

41,00 €

50,02 € IVA inclusa

Disponibile

Cavo da 10 m blu 5 kV (spine a banana)

41,00 €

50,02 € IVA inclusa

In magazzino

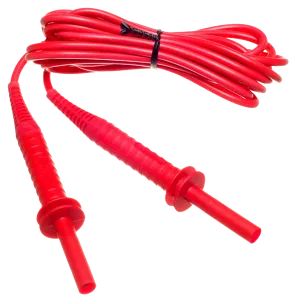

Cavo da 3 m rosso 5 kV (spine a banana)

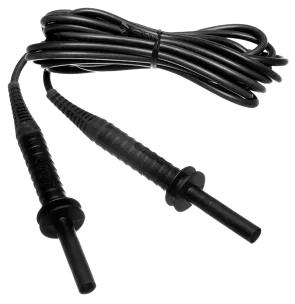

Cavo da 3 m nero 5 kV (spine a banana, sche...

Cavo da 5 m nero 5 kV (spine a banana, sche...

39,00 €

47,58 € IVA inclusa

In magazzino

Cavo da 5 m rosso 5 kV (spine a banana)

28,00 €

34,16 € IVA inclusa

In magazzino

Misura la resistenza di isolamento fino a 5 TΩ

Il funzionale misuratore di resistenza d'isolamento Sonel MIC-5001 è uno strumento collaudato per misurare la resistenza d'isolamento fino a 5 TΩ. Grazie alle sue eccellenti prestazioni, viene utilizzato in numerose applicazioni, tra cui l'industria, le ferrovie e le abitazioni. Il dispositivo combina una serie di vantaggi - è maneggevole, ha una forma ergonomica e un involucro robusto con un alto livello di protezione. Inoltre, è caratterizzato da un basso consumo di batteria, e in caso di basso livello di energia è possibile ricaricare le batterie anche durante le misurazioni.

Caratteristiche

  • tensione di prova scelta dalla gamma 50... 500 V, a gradini da 50 V, dalla gamma 500... 5000 V, a gradini da 100 V
  • visualizzazione continua della resistenza o della corrente di dispersione misurata
  • azzeramento automatico della capacità dell'impianto misurato dopo la conclusione della misura della resistenza dell'isolamento
  • segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali
  • tempi di misura suddivisi T1, T2 e T3 per la misura del coefficiente di assorbimento (DAR) e dell'indice di polarizzazione (PI)
  • indicazioni della tensione di prova reale durante la misura
  • protezione dalla misura degli impianti sotto tensione
  • misura della resistenza dell'isolamento con il metodo a due e tre fili
  • misura della resistenza dell'isolamento con il metodo RampTest e misura della tensione della rottura dielettrica con la velocità di aumento fino a ~1 kV/s
  • misura delle tensioni continue ed alternate nella gamma 0... 750 V
  • memoria 990 celle (11880 record), invio dei dati al computer tramite un cavo USB
  • alimentazione a batteria
  • lo strumento rispetta i requisiti della norma EN 61557
  • possibilità di alimentazione e ricarica del misuratore da un alimentatore esterno oppure dall'accendisigari della macchina

Applicazione

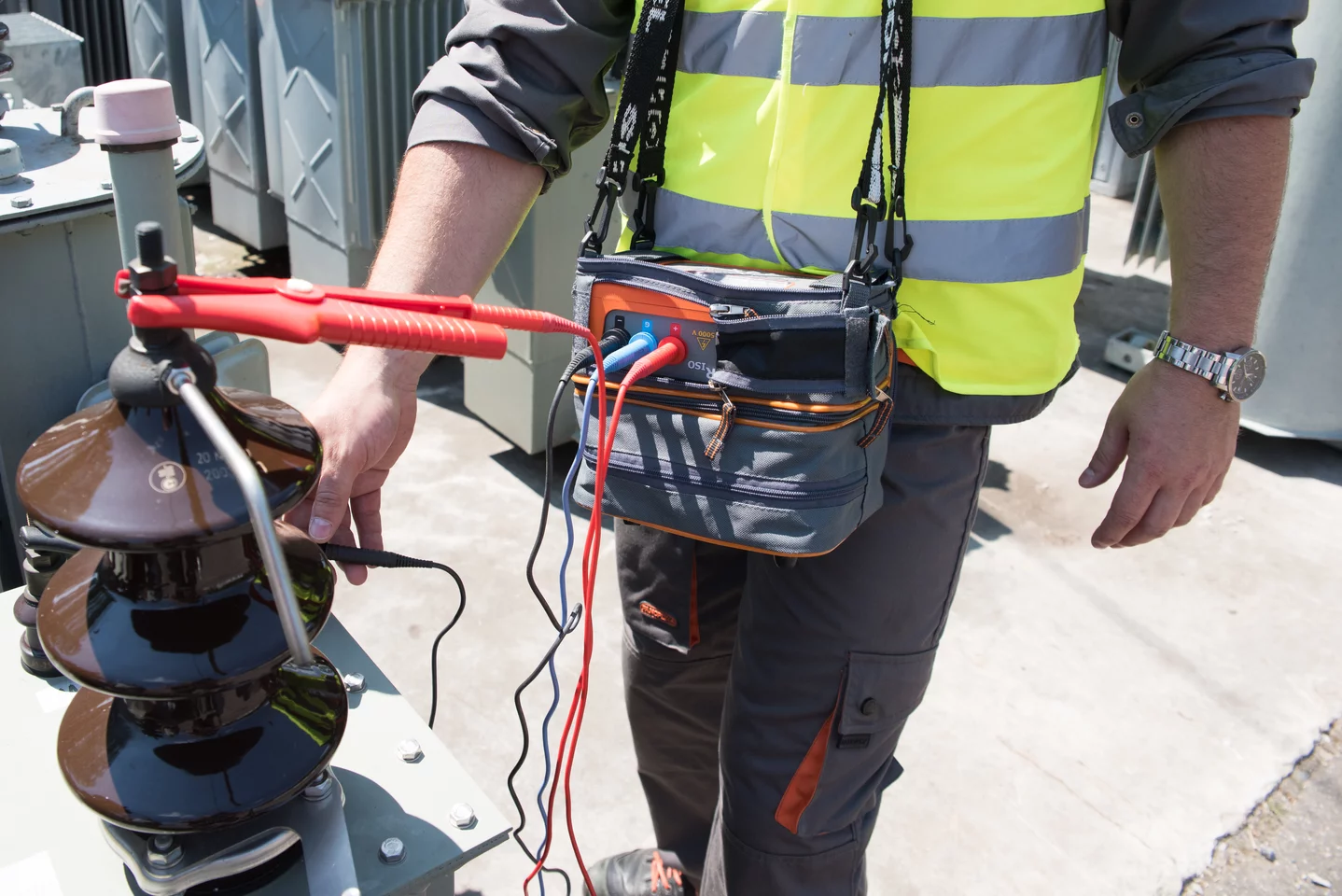

Misuratore della resistenza dell'isolamento con possibilità di regolazione della tensione di prova - fino a 5 kV. È uno strumento perfetto per effettuare valutazioni dello stato dell'isolamento elettrico in edilizia residenziale, industria, settore ferroviario e altri impianti di uso generale. Considerando i suoi parametri, basso consumo di energia delle batterie e possibilità della loro ricarica durante le misure, praticità e un altro grado di protezione dell'involucro - soddisfa perfettamente le necessità dei servizi di manutenzione che testano i motori, i cavi, l'illuminazione stradale oppure durante la costruzione e la manutenzione degli impianti fotovoltaici. Il misuratore viene consigliato agli installatori delle reti di telecomunicazione ed elettroenergetiche, dove è richiesta la verifica della resistenza della copertura/rivestimento isolante dei cavi (UN ≤ 30 kV) alla tensione 5 kV nell'istante di 5 minuti.

Caratteristiche distintive

Lo strumento permette di misurare la resistenza dell'isolamento con la tensione di prova regolabile fino a 5000 V. In caso di prove sui cavi, procede automaticamente all'azzeramento della loro capacità al momento della conclusione della misura.

Il misuratore MIC-5001 permette all'utente di determinare la resistenza dell'isolamento con la tensione aumentata in maniera lineare, dalla ripidità di circa 1 kV/s, conformemente allo standard EEE Std 95TM-2002. Questa funzionalità viene chiamata RampTest.

A differenza dell'applicazione della massima tensione di prova, la sua applicazione lenta e l'aumento graduale non espone l'isolamento a un improvviso "stress elettrico". Nel corso di questo processo possono manifestarsi difetti impossibili da osservare nella classica misura della resistenza RISO. Se l'isolamento analizzato è debole o difettoso, RampTest permette di determinare la tensione massima che esso supporterà. Inoltre, questa funzionalità è particolarmente utile per testare le macchine rotanti o gli scaricatori di sovratensione.

Il misuratore è munito di un voltometro delle tensioni continue e alternate nella gamma fino a 750 V. L'ampia memoria dello strumento permette di salvare e inviare al computer circa 12 mila risultati di misurazioni. Grazie al software Sonel Reader, disponibile sul sito del Produttore, è possibile analizzare i risultati raccolti delle misurazioni e rappresentarli con un grafico - per esempio valori della resistenza oppure della corrente in funzione del tempo.

Funzionalità dello strumento

L'indubbio vantaggio dell'apparecchio è la resistenza dell'unica carica delle batterie che permette un suo funzionamento abbastanza prolungato. Gli elettricisti che effettuano le analisi sugli impianti ripetibili a distanza di poco tempo non devono preoccuparsi che il misuratore si scarichi prima della conclusione del lavoro. Inoltre, durante i lavori di misura l'utente può ricaricarlo da una fonte di alimentazione esterna, per esempio un powerbank 12 V/2 Ah.
