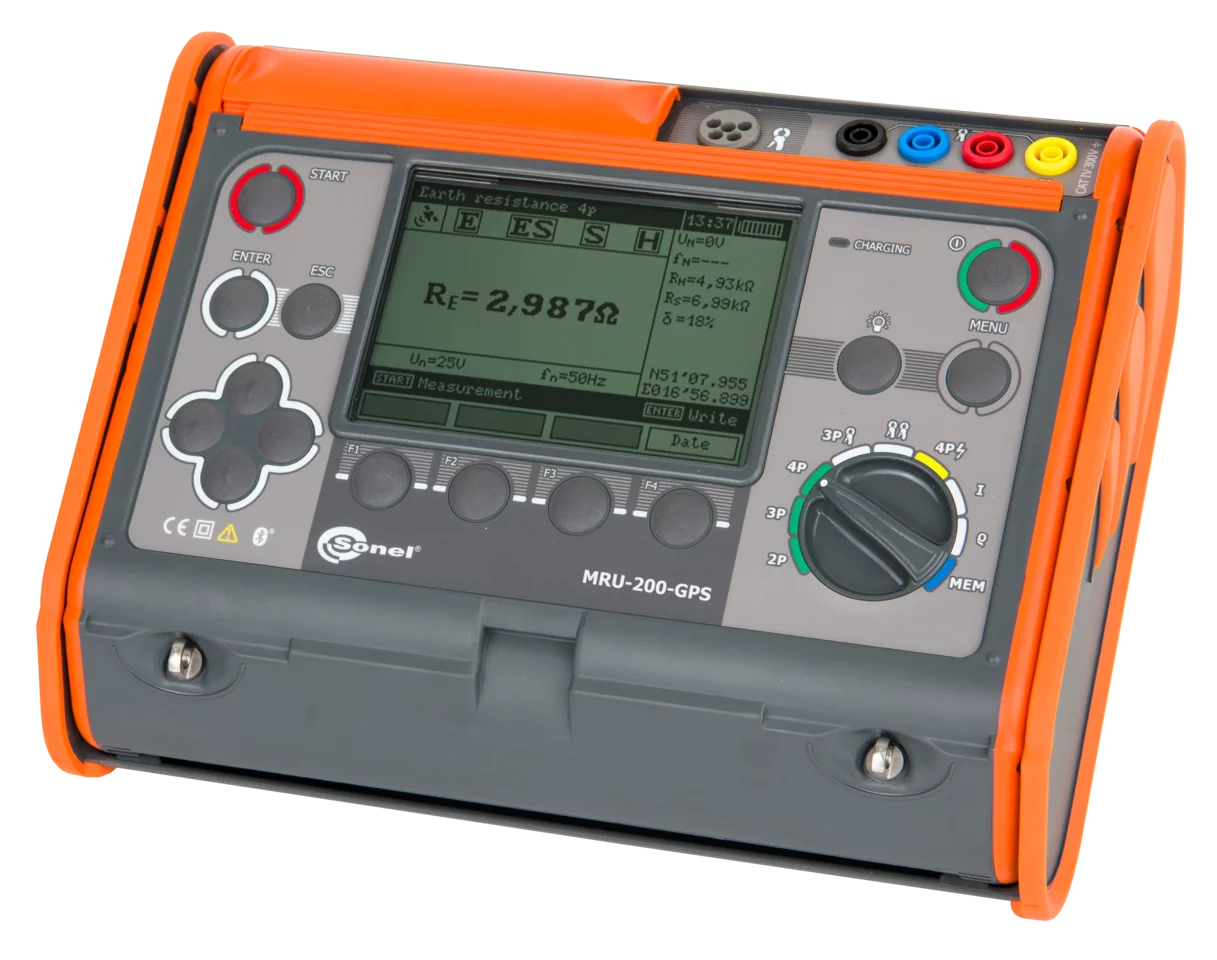

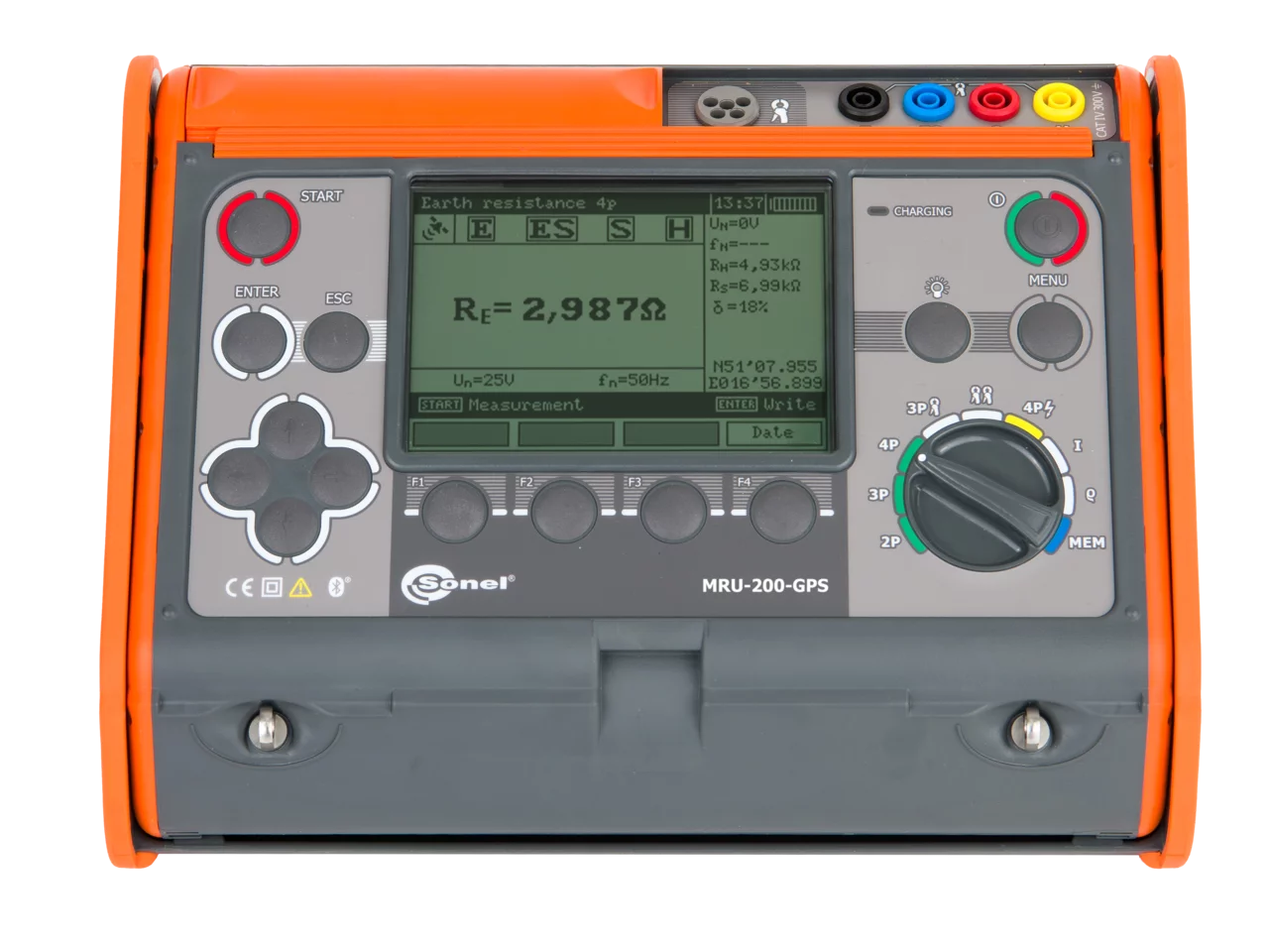

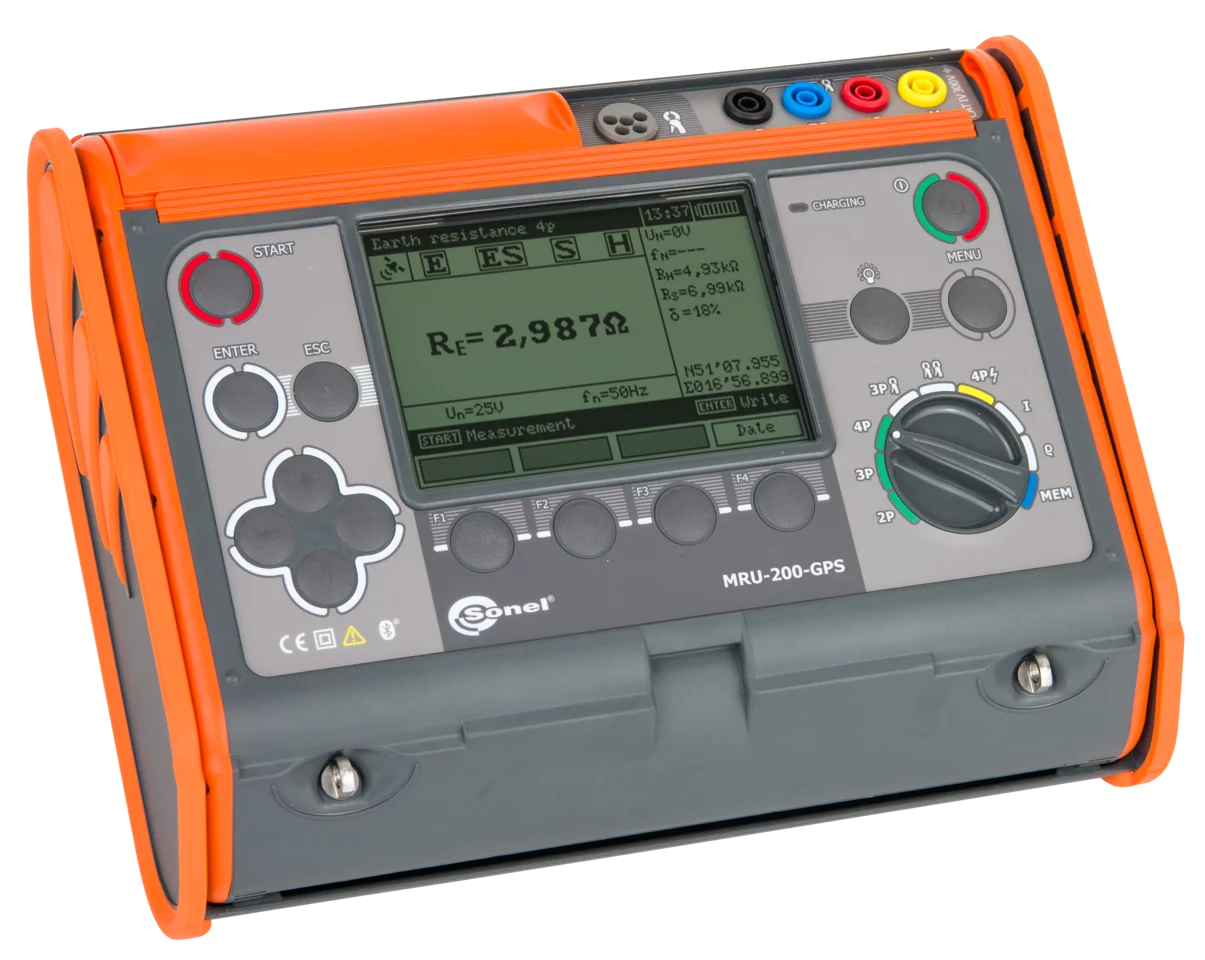

MRU-200-GPS

Misuratore della resistenza di terra e della resistività del suolo

Metodi di misura

• Metodo ad impulsi - misura di sistemi parafulmine con l'impulso di prova dalla ripidezza 4/10 μs, 8/20 μs, 10/350 μs
• Metodo a 3 poli e 4 fili – misura di terra con sensori ausiliari
• Metodo a 3 poli con la pinza – misura delle terre multiple
• Metodo con due pinze – misura delle terre quando non è possibile l’utilizzo dei sensori ausiliari
• Resistività del suolo – metodo Wenner
• Resistenza dei conduttori di terra e compensativi con la corrente ≥200 mA con funzione di azzeramento automatico – conforme agli standard EN 61557-4
• Misura della corrente di dispersione

Caratteristiche aggiuntive

• Ricevitore GPS integrato - registrazione del risultato insieme alle coordinate della posizione
• Misura della resistenza dei sensori ausiliari R_S e R_H
• Misura delle tensioni di interferenza
• Misura della frequenza di segnali di interferenza
• Misura con la presenza delle tensioni di interferenza derivanti dalle reti con la frequenza 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz
• Scelta della tensione di prova (25 V e 50 V)
• Calcolo automatico della resistività del suolo in Ohm metri (Ωm) e Ohm piedi (Ωft)
• Memoria 990 misurazioni (10 banchi da 99 celle)
• Funzione di calibrazione delle pinze
• Orologio in tempo reale (RTC)
• Trasmissione dati al computer strumenti virtuali
• Indicazione della carica delle batterie

Campi di applicazione

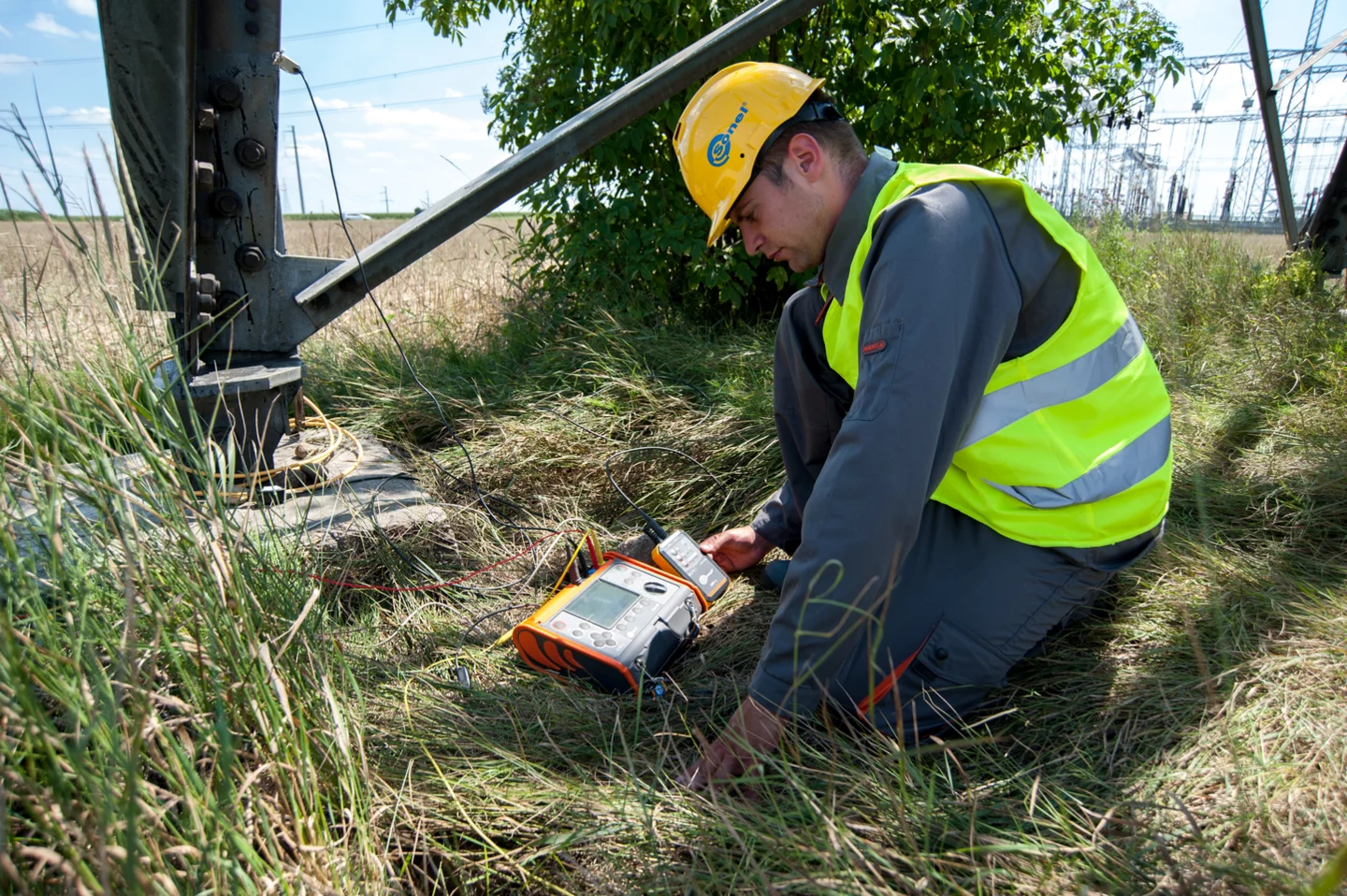

Il misuratore MRU-200-GPS è stato pensati per le condizioni di lavoro severe. Genera la corrente di prova superiore a 200 mA, permettendo un'esecuzione efficace di misure della resistenza di terra degli impianti energetici come sottostazioni del trasformatore o stazioni elettroenergetiche.
Grazie ai metodi con l'utilizzo delle pinze non è necessario scollegare i raccordi di prova, un procedimento a volte molto noioso e scomodo. Ciò è particolarmente importante nei lavori sugli impianti esposti alle intemperie, dove gli elementi di collegamento spesso sono corrosi od ossidati.
L'interfaccia grafica dell'utente fornisce delle letture comprensibili e comunicazioni chiare. Ciò si traduce in un utilizzo veloce e senza problemi.

Metodo flashover

Grazie a MRU-200-GPS è possoble analizzare i sistemi parafulmine, in quanto i misuratore è in grado di simulare le condizioni che si verificano con un fulmine - genera la corrente che è caratterizzano per la ripidezza fronte di salita dell'impulso e tempo al semi-picco. Sono disponibili le forme degli impulsi dalla ripidezza 4/10 μs, 8/20 μs, 10/350 μs.

Compatibile con l'adattatore ERP-1

L'adattatore ERP-1 permette l'esecuzione delle analisi di terra con le pinze elastiche. Ciò è particolarmente utile in caso di tralicci reticolari - non è necessario disattivare la linea né staccare i giunti di controllo. Un algoritmo d'autore permette di verificare la direzione della corrente per le singole misure e facilita la localizzazione del danno, per esempio su bandelle corrose.

Funzionalità

I metodi di misura disponibili nello strumento permettono un controllo completo di terre di servizio e di protezione. La funzione della calibrazione dei conduttori di misurazione elimina l'incidenza della loro resistenza sul risultato. Ma è solo l'inizio.

• Il metodo a quattro fili significa una misurazione molto precisa dei valori attesi molto basi della resistenza - elimina la resistenza del conduttore che collega il misuratore alla messa a terra.
• La misura della resistenza dei conduttori di terra e compensativi con la corrente superiore a 200 mA soddisfa i requisiti della norma EN 61557-4.
• Prima di procedere alla misurazione il misuratore controlla se nell'impianto analizzato non ci siano interferenze troppo elevate, che possono indicare ulteriori anomalie.

Memoria e risultati

I risultati possono essere salvati nella memoria dello strumento. Essa è divisa in 10 banchi da 99 celle, ciascuna delle quali corrisponde a una misurazione. Questi risultati possono essere trasferiti molto facilmente al programma Sonel Reader per l'archiviazione oppure ai fini degli studi o delle analisi successive. L'interfaccia della comunicazione wireless Bluetooth permette il trasferimento dei dati dei risultati al software del PC e al telefono cellulare con l'app mobile Sonel MRU Mobile. Ciò significa non solo la possibilità di archiviazione dati, ma anche il loro successivo invio - direttamente dal punto di misurazione sotto forma di un messaggio elettronico.
