| Parametro | Specificazione |
|---|---|
| Dati tecnici di base | |
| Tipo di interruttore RCD | 30 mA tipo AC |
| Carica | di rete 230 V |
| Consumo energetico | ca. 15 mW |
| Protezione | 2 x T3 14 A 250 V o 2 x F 4 A 250 V |
| Sicurezza e condizioni operative | None |
| Categoria di misura secondo EN 61010 | II 300 V |
| Grado di protezione | IP40 |
| Tipo di isolamento secondo EN 61010-1 e IEC 61557 | singolo |
| Temperatura operativa | 10…+40°C |
| Temperatura di conservazione | -20…+60°C |
| Umidità | 20…80% |
negozio ufficiale del produttore
30 giorni per il reso gratuito
5% di sconto per gli utenti registrati
E-mail: negozio@sonel.it
Telefono: 02 701 22 460
0
Accedi
Formazione nell'ambito di impianti elettrici

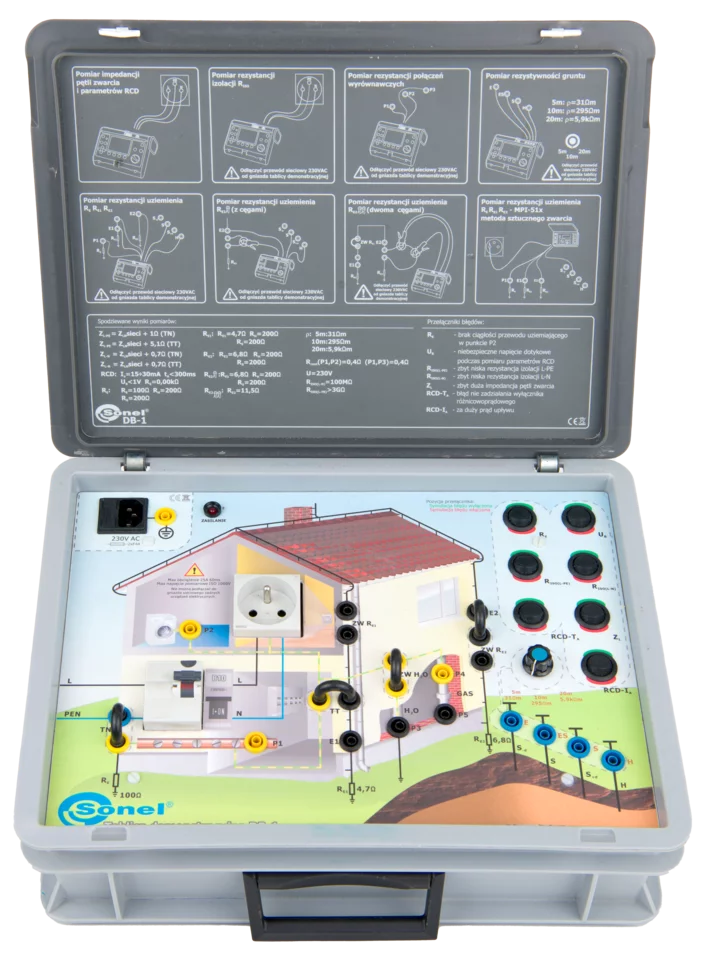

La scheda Sonel DB-1 permette la simulazione di misure elettriche e di guasti e irregolarità nei circuiti. Permette di presentare misure dell'impedenza dell'anello di guasto, parametri RCD, resistenza di isolamento, continuità dei collegamenti di protezione ed equipotenziali. Una caratteristica unica è la capacità di presentare misurazioni di messa a terra utilizzando metodi tecnici (3p, 4p), il metodo tecnico con pinza amperometrica, il metodo con due pinze, nonché utilizzando lo strumento per misurare l'anello di guasto.
Per ogni misurazione è possibile simulare diverse condizioni operative e mostrare errori e irregolarità tipici nelle installazioni reali dei consumatori. La struttura della scheda Sonel DB-1 permette il suo utilizzo in qualsiasi luogo, purché sia alimentata a 230V. Tutte le misure effettuate con DB-1 non interferiscono in alcun modo con l'impianto a cui sarà collegata la scheda.
Caratteristiche
Il pannello DB-1 permette la dimostrazione della modalità di esecuzione delle seguenti prove:
- impedenza dell'anello di guasto per la valutazione della condizione dello spegnimento automatico dell'alimentazione,
- parametri di protezioni RCD,
- resistenze dell'isolamento,
- resistività del suolo,
- continuità di collegamenti di compensazione,
- resistenza dell'isolamento,
- tensione di rete di alimentazione.
È possibile simulare i tipici guasti e anomalie nella rete di consumo.
Misure
Parametri tecnici del pannello DB-1 e proprietà delle singole funzionalità:
- Impedenza dell'anello di guasto:
- misura dell'anello di guasto L-N con correnti impulsive fino a 25 A e 60 ms,
- misura dell'anello di guasto L-PE con correnti fino a 20 mA.
- Parametri di protezioni RCD (interruttore 30 mA):
- misura del tempo di attivazione dell'interruttore RCD,
- misura della corrente di attivazione di RCD,
- misura della resistenza di terra,
- misura della tensione di contatto.
- Resistività del suolo:
- misura della resistività per tre tipi di suolo (31 Ωm, 295 Ωm e 5,9 kΩm).
- Resistenza di terra. Misura con il metodo:
- a 2 poli,
- a 3 poli,
- a 4 fili,
- a 3 poli con la pinza,
- con due pinze,
- con l'utilizzo del misuratore per la misura dell'anello di guasto.
- Continuità di collegamenti:
- misura di collegamenti di compensazione e collegamenti di parti conduttrici accessibili.
- Resistenza dell'isolamento:
- misura dell'isolamento L-N,
- misura dell'isolamento L-PE,
- misura dell'isolamento N-PE.
- Misura della tensione:
- misura di tensioni nella presa di corrente.
- Simulazione delle anomalie:
- discontinuità del conduttore di terra (RE),
- superamento della tensione sicura durante la misura di RCD (UB),
- superata la corrente di intervento dell’RCD consentita (IA),
- superato il tempo di intervento dell’RCD consentito (tA),
- resistenza dell'isolamento L-N troppo bassa (RISO(L-N)),
- resistenza dell'isolamento L-PE troppo bassa (RISO(L-PE)),
- impedenza dell'anello di guasto troppo elevata (ZL).
- Presa di corrente 230 V.
| Parametro | Valore |
|---|---|
| Peso netto (kg) | 3.8 |
| Peso del pacco (kg) | 4.4 |
| Larghezza del pacco (cm) | 14.5 |
| Altezza del pacco (cm) | 34.7 |
| Lunghezza del pacco (cm) | 42.5 |
Accessori inclusi con lo strumento
