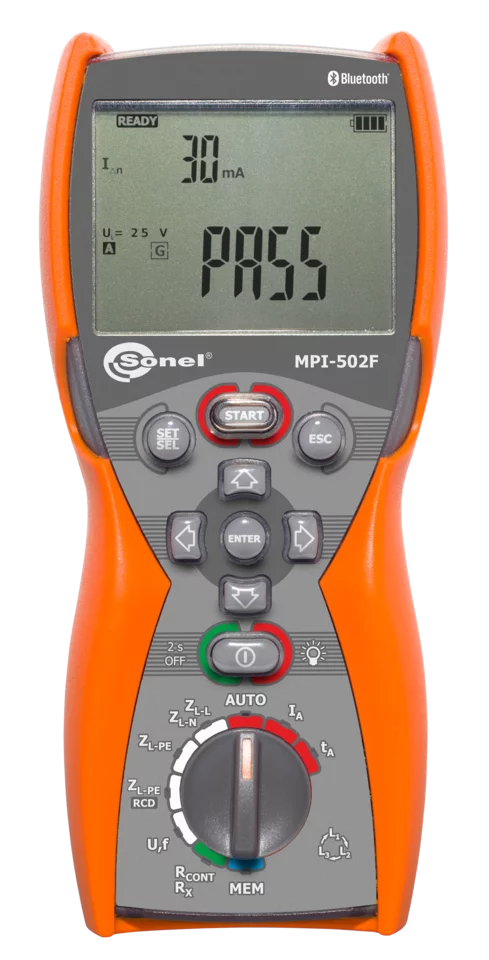

MPI-502F

Tester multifunzione dei parametri delle installazioni elettriche

Caratteristiche

• Misura dei parametri dell’anello di corto-circuito LOOP
  • Misura dell’impedenza LOOP di corto-circuito su reti elettriche con tensione nominale: 220/380 V, 230 V/400 V, 240 V/415 V e frequenza 45…65 Hz, campo operativo di tensione: 180…460 V
  • Indicazione della resistenza R dell’anello di corto-circuito e della reattanza X dell’anello di corto-circuito
  • Misura dell’impedenza LOOP di corto-circuito con corrente di prova 15 mA, senza intervento dell’interruttore di protezione RCD
  • Massima corrente di prova: 7,6 A (a 230 V), 13,3 A (a 400 V)
• Test sugli interruttori RCD di tipo AC e A
  • Test su interruttori differenziali di tipo Generale, Ritardati e Selettivi con corrente di prova nominale di 10, 15, 30, 100, 300, 500 mA
  • Misura della corrente di intervento IA e del tempo di intervento t_A per correnti 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
  • Misura della resistenza di terra R_E e della tensione di contatto UB senza intervento del dispositivo RCD
  • Funzione estesa AUTO per la misura su RCD, con la possibilità di misurare il parametro Z_L-PE con bassa corrente di prova
  • Misura contemporanea di I_A e t_A durante un singolo intervento RCD
• Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA
  • Misura della continuità delle connessioni di protezione con corrente di prova ±200 mA secondo EN 61557-4
  • Auto-calibrazione della resistenza dei cavi di prova - può utilizzare cavi di qualsiasi tipo
  • Misura di resistenza a bassa corrente, con segnalazione acustica

Funzioni addizionali

• Controllo della correttezza della connessione PE tramite elettrodo di contatto
• Misura della tensione (0 … 500 V) e della frequenza della linea elettrica
• Memoria di 990 risultati di misura
• Trasmissione wireless dei dati al computer
• Tastiera e display retroilluminati

Controllo di sicurezza degli impianti

Il dispositivo permette di controllare la sicurezza degli impianti elettrici e domestici. Il suo punto di forza è la misura veloce (pochi secondi!) dell'impedenza dell'anello di guasto del cortocircuito nei circuiti con interruttori differenziali.

I test possono essere facilmente automatizzati tramite:

• prova degli interruttori differenziali in modalità automatica,

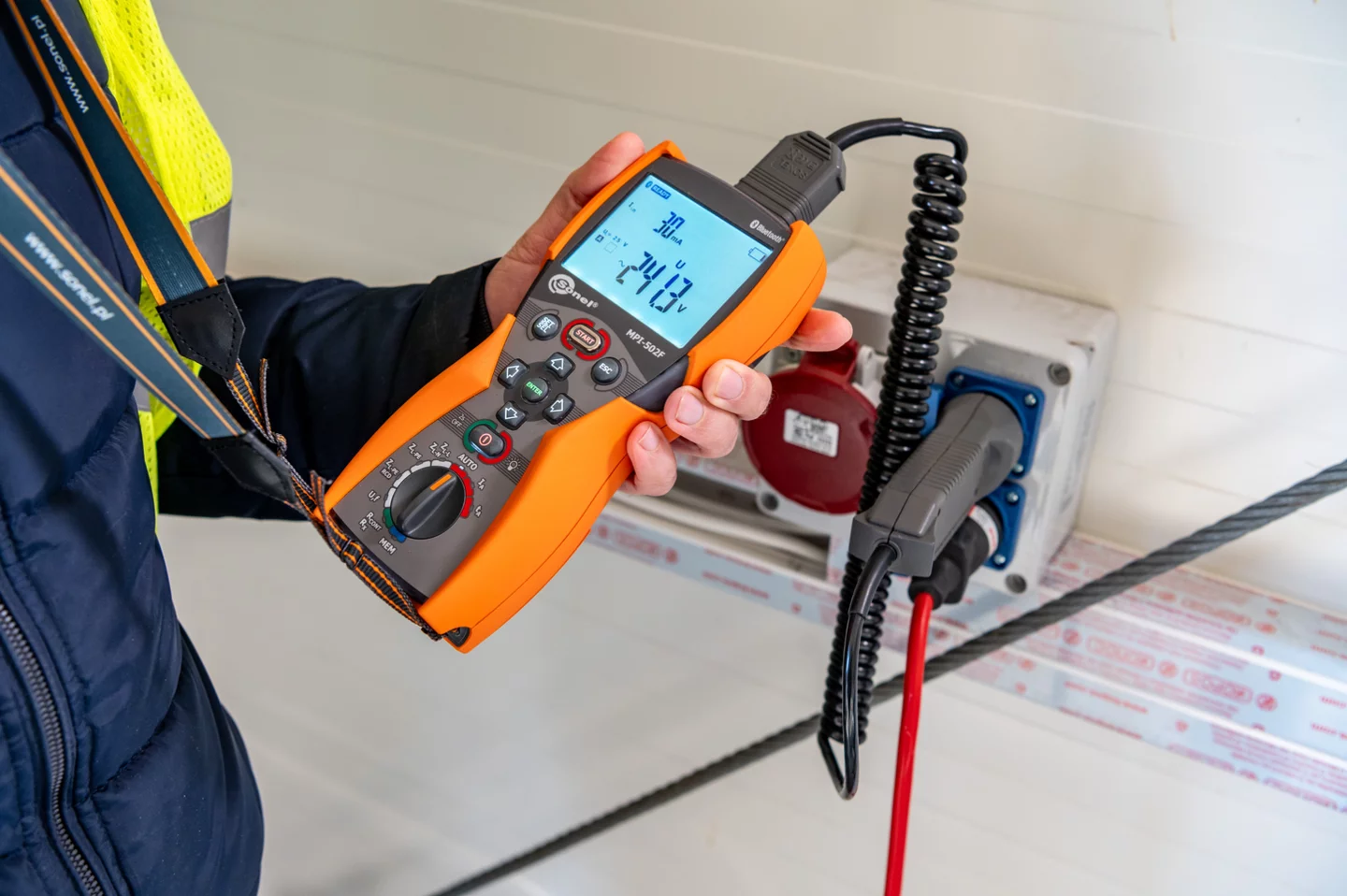

• utilizzando un adattatore tipo WS per testare l'impianto attraverso una presa standard da 230 V.

Resistenza migliore alle condizioni ambientali

Il misuratore supererà brillantemente l'esame in condizioni ambientali difficili. La protezione contro la penetrazione del polvere e dell'acqua è garantita dall'alloggiamento a tenuta stagna con grado di protezione IP67.

Comunicazione e software

I dati di misurazione possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Per generare un rapporto di prove di protezione contro le scosse elettriche si deve utilizzare il software Sonel Reports PLUS. Il salvataggio delle risorse scaricate nei formati più semplici e la stampa viene fornito da Sonel Reader.
