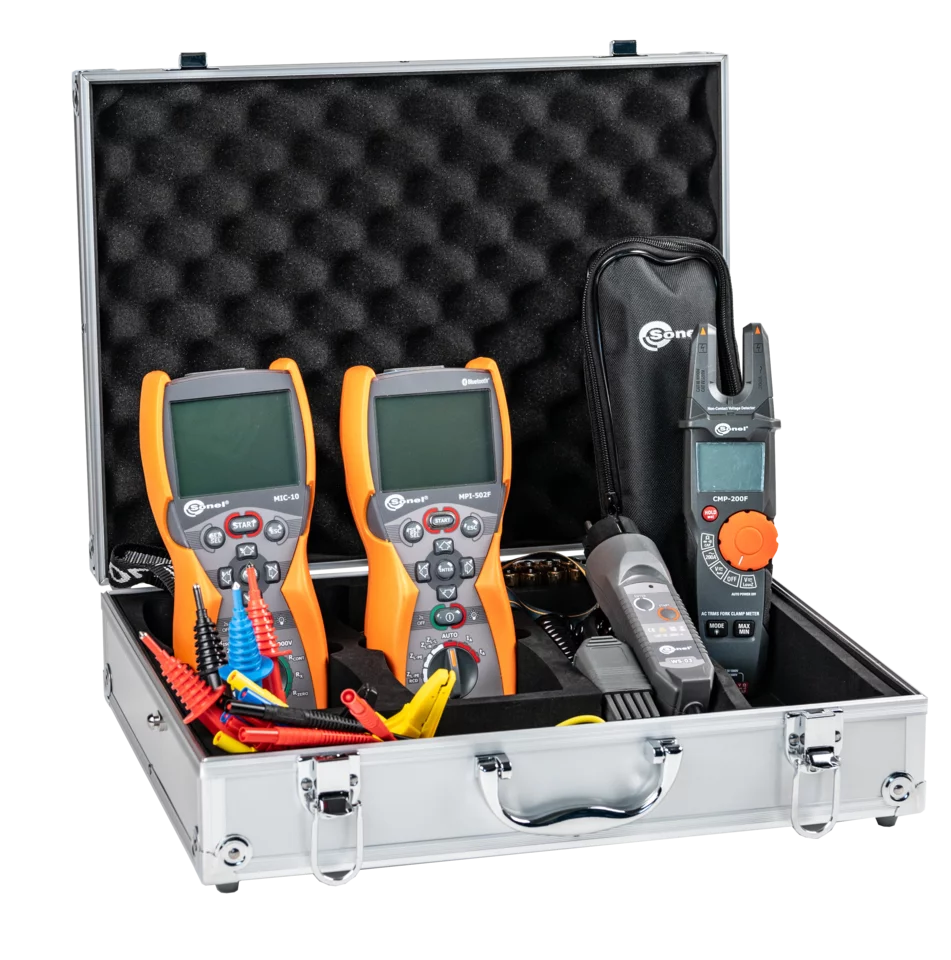

WME-9

Set di misurazioni elettriche

Le capacità

• MPI-502F | Misura dei parametri dell’anello di corto-circuito LOOP.
• MPI-502F | Test sugli interruttori RCD di tipo AC e A.
• MPI-502F • MIC-10 | Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA.
• MIC-10 | Misura della resistenza di isolamento con tensioni fino a 1000 V.
• CMP-200F | Misura di tensione, corrente, resistenza, capacità.

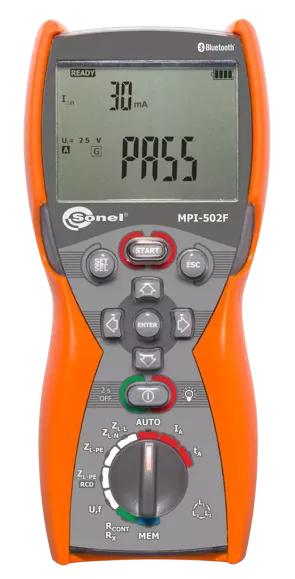

MPI-502F

Tester multifunzione dei parametri delle installazioni elettriche

Misura dei parametri dell’anello di corto-circuito LOOP

• Misura dell’impedenza LOOP di corto-circuito su reti elettriche con tensione nominale: 220/380 V, 230 V/400 V, 240 V/415 V e frequenza 45…65 Hz, campo operativo di tensione: 180…460 V
• Indicazione della resistenza R dell’anello di corto-circuito e della reattanza X dell’anello di corto-circuito
• Misura dell’impedenza LOOP di corto-circuito con corrente di prova 15 mA, senza intervento dell’interruttore di protezione RCD
• Massima corrente di prova: 7,6 A (a 230 V), 13,3 A (a 400 V)

Test sugli interruttori RCD di tipo AC e A

• Test su interruttori differenziali di tipo Generale, Ritardati e Selettivi con corrente di prova nominale di 10, 15, 30, 100, 300, 500 mA
• Misura della corrente di intervento IA e del tempo di intervento t_A per correnti 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
• Misura della resistenza di terra R_E e della tensione di contatto UB senza intervento del dispositivo RCD
• Funzione estesa AUTO per la misura su RCD, con la possibilità di misurare il parametro Z_L-PE con bassa corrente di prova
• Misura contemporanea di I_A e t_A durante un singolo intervento RCD

Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA

• Misura della continuità delle connessioni di protezione con corrente di prova ±200 mA secondo EN 61557-4
• Auto-calibrazione della resistenza dei cavi di prova - può utilizzare cavi di qualsiasi tipo
• Misura di resistenza a bassa corrente, con segnalazione acustica

MIC-10

Misuratore della resistenza di isolamento

Misura della resistenza dell’isolamento

• Tensioni di prova scelte dalla gamma 50...1000 V: 50, 100, 250, 500, 1000 V.
• Visualizzazione continua della resistenza dell’isolamento e della corrente di dispersione misurata.
• Azzeramento automatico della capacità dell’impianto misurato dopo la conclusione della misura della resistenza dell’isolamento.
• Segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali.
• Corrente di prova 1 mA.
• Protezione della misura dell’impianto sotto tensione.

Funzioni di misura

• Misura della resistenza dell’isolamento:
  • con il metodo a due e tre fili,
  • misura della capacità durante la misurazione R_ISO.
• Misura della continuità del circuito a bassa tensione con ≥200 mA (R_CONT).
• Misura della resistenza a bassa tensione (R_X).

Funzioni aggiuntive del misuratore

• Misura delle tensioni continue ed alternate nella gamma 0...600 V.
• Tastiera e display retroilluminati.
• Lo strumento rispetta i requisiti della norma EN 61557.

CMP-200F

Misuratore a forcella per la corrente AC

Caratteristiche

• Pinze di misura aperte.
• Misura di corrente e tensione AC.
• Misura della tensione DC.
• Misura a bassa impedenza della tensione (Low Z).
• Misura di correnti fino a 200 A AC.
• Selezione automatica delle portate di misura.
• Mantenimento del risultato della misura - funzione HOLD.
• Visualizzazione dei valori estremi MAX/MIN.
• Spegnimento automatico del dispositivo - funzione Auto-OFF.
