Peso massimo nelle misurazioni di alta corrente

Punta sul misuratore dell'impedenza dell'anello di guasto ad alta Sonel MZC-330S con un efficiente sistema di ventilazione per un funzionamento più efficiente ed efficace senza tempi di fermo.

In caso di misurazioni ripetute dell'impedenza dell'anello di guasto, alcuni dispositivi di misurazione potrebbero bloccarsi. Questo problema non riguarda il misuratore Sonel MZC-330S. Per prevenire i blocchi, il dispositivo è dotato di uno speciale sistema di ventilazione ad alte prestazioni che riduce significativamente il tempo necessario per raffreddare il resistore di cortocircuito. Il misuratore avanzato di alta corrente Sonel MZC-330S è la scelta giusta per i professionisti del settore energetico, elettrico, così come degli impianti e delle misure. Il dispositivo combina ampie capacità di misurazione con un'elevata durata e resistenza a condizioni di lavoro difficili. Un sistema di ventilazione appositamente sviluppato si traduce in una maggiore efficienza e consente di accorciare notevolmente i tempi di lavoro.

Funzionalità

Misure di valori molto piccoli di impedenze dell’anello di guasto (risoluzione 0,1 mΩ) con la corrente da 130 A per 230 V; massimo 300 A per 690 V.
Misure con la corrente da 24 A per 230 V, massimo 37 A per 690 V con la risoluzione da 0,01 Ω.
Misure nelle reti con la tensione nominale: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V e 400/690 V (solo MZC-330S) con le frequenze 45...65 Hz.
Misura nell’anello di corto-circuito: fase-fase, fase-PE, fase-N.
Differenziazione automatica tra la tensione di fase e di linea con i calcoli della corrente di corto-circuito.
Possibilità di regolazione della lunghezza di cavi di prova (misurazione con il metodo 2p).
Metodo 4p (a 4 cavi), senza bisogno di calibrare i cavi (misurazione con la corrente massima fino a 300 A).
Misura e visualizzazione di componenti dell’impedenza dell’anello di guasto: resistenza R_Se reattanza X_S

Caratteristiche aggiuntive

Misura di tensione di contatto attesa o tensione di contatto ammissibile (con resistore 1 kΩ).
Misura di tensioni alternate 0...750 V.
Misura di frequenza 45,0...65,0 Hz.
Memoria 990 risultati, connessione con il PC tramite USB e Bluetooth.
Alimentazione a batteria.

Dove gli altri nemmeno ci provano

Nell'immediata vicinanza del trasformatore oppure stazioni di trasformazione, dove nei circuiti vengono impiegate le protezioni ad alta corrente (inserti fusibili per centinaia di ampere, interruttori per motori), possono verificarsi correnti di corto-circuito da centinaia di chiloampere. La realizzazione di misure dell'impedenza dell'anello di guasto in questo tipo di rete richiede un misuratore per correnti elevate, che permette la misura del valore Z_Sal livello dei singoli milliohm. Grazie alla soluzione tecnologica d'autore, con l'utilizzo di componenti non disponibili nell'offerta commerciale (esclusivo resistore di corto circuito), Sonel offre il misuratore che soddisfa perfettamente le esigenze delle condizioni così severe.

Misure senza compromessi

I misuratori di impedenza dell'anello di guasto disponibili sul mercato effettuano la misura con la corrente a mezza onda, quindi in maniera asimmetrica. Questa soluzione introduce una costante transitoria e una costante DC, il che non sempre ha come effetto un comportamento lineare del trasformatore durante l'analisi. Questo invece influisce sulla precisione dei risultati ottenuti.
Dispositivio per correnti elevate MZC-330S misura con la corrente simmetrica, ovvero basandosi sull'onda intera - tutto grazie alla struttura avanzata dell'impianto di misurazione, nonché dell'anello di corto-circuito.

Applicazione

Il dispositivo viene utilizzato nelle misure di rete dalla tensione nominale:

fino a 750 V dove la corrente di corto-circuito attesa può arrivare a 95,8 kA secondo la norma EN 61557.

Questi parametri rendono i misuratori perfetti per le analisi di controllo e misurazione nei parchi eolici, nella ferrovia ad alta velocità o negli impianti controllati o appartenenti alle centrali energetiche.

Il lavoro a distanza è sempre di moda

Lo strumento può essere controllato a distanza: è sufficiente che il misuratore sia connesso alla stessa rete Wi-Fi del dispositivo di controllo, cioè qualsiasi dispositivo con un browser web. Dopo aver richiamato il pannello operatore virtuale nel browser, l'utente potrà avviare la misurazione da una distanza comoda per lui e leggere i risultati.

Accederà anche ai risultati di misurazione memorizzati nello stesso modo. È importante notare che sarà anche in grado di scaricarli nel modo classico, cioè tramite una connessione USB.

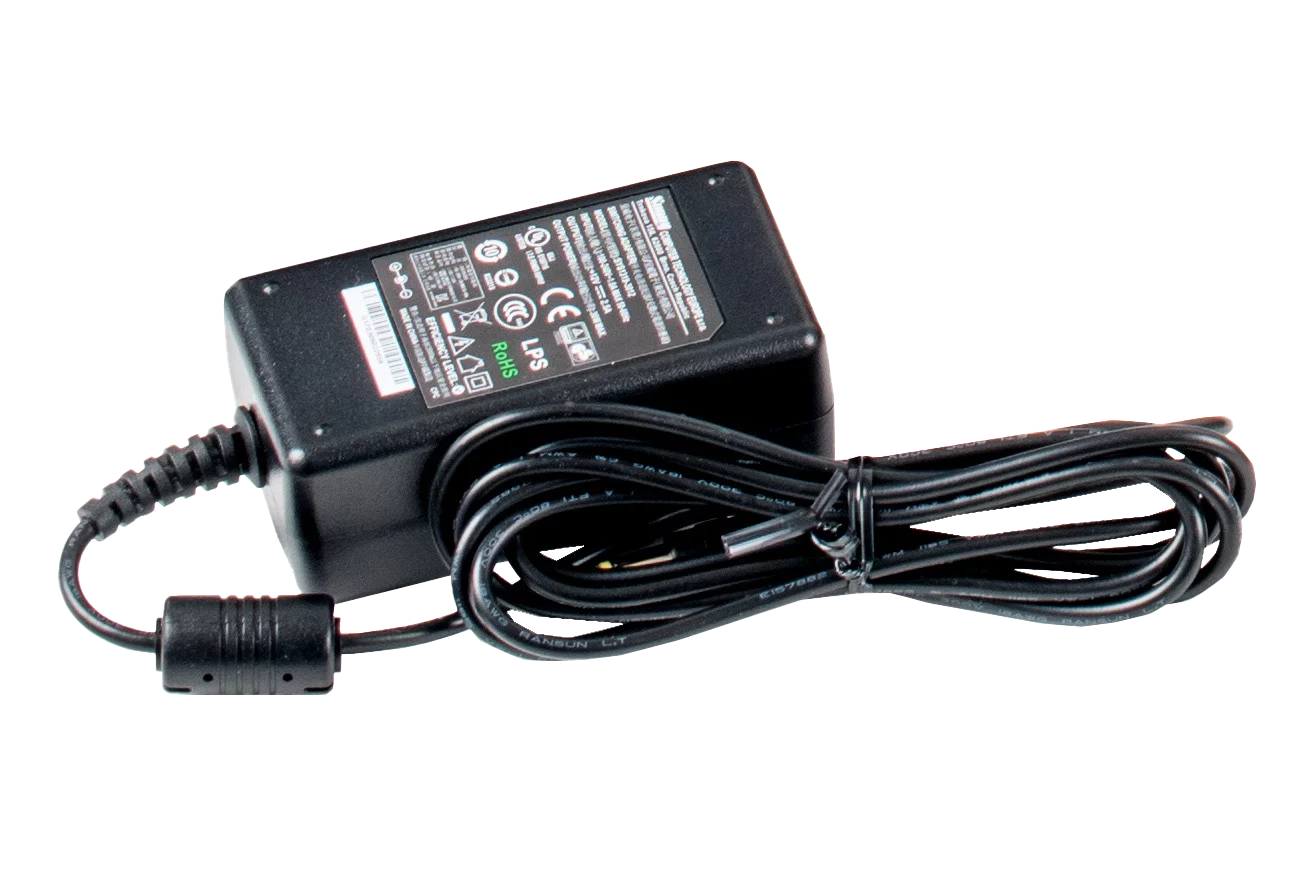

Z-19 Alimentatore elettrico per la ricarica della batteria
