PQM-707

Analizzatore della qualità della tensione

Caratteristiche

• Display touchscreen da 7“ – interfaccia utente grafica, ergonomica ed intuitiva.
• Oltre 10 anni di registrazione dati.
• Categoria di misura CAT IV 600 V – sicurezza elevata.
• Tutti i parametri conformemente alla classe S – elevata precisione delle misurazioni.
• Accumulatore agli ioni di litio – maggiore mobilità.
• Alimentazione della rete analizzata – certezza delle misurazioni.
• Scheda di memoria sostituibile – memorizzazione dei dati senza limiti.
• Configurazione e reporting rapido – facilità d’utilizzo.
• Compatibile con il software Sonel Analysis – analisi dei dati estesa.

Parametri misurati

• Corrente di avviamento.
• Efficacia dell’inverter.
• Tensioni L1, L2, L3, N, PE (cinque ingressi di misura) – valori medi, minimi e massimi fino a 760 V, possibilità di collaborazione con i trasformatori di tensione.
• Correnti L1, L2, L3, N, PE (quattro ingressi di misura) – valori medi, minimi e massimi, misurazione della corrente fino a 6 kA (a seconda delle pinze amperometriche utilizzate*), possibilità di collaborazione con i trasformatori di corrente.
• Coefficienti di picco per la corrente (CFI) e la tensione (CFU).
• Frequenza nella gamma 40...70 Hz.
• Potenza attiva (P), reattiva (Q), di distorsione (D), apparente (S) insieme alla determinazione del tipo di potenza reattiva (capacitiva o induttiva).
• Energia attiva (EP), reattiva (EQ), apparente (ES).
• Fattore di potenza (Power Factor), cosφ, tgφ.
• Armoniche fino alla 50esima nella tensione e nella corrente, tasso di distorsioni armoniche THD per la corrente e la tensione.
• Registrazione degli eventi per la corrente e la tensione insieme agli oscillografi e diagrammi RMS1/2 del periodo.
• Calcolatore delle tariffe per l’energia.
• ... e tanto altro.
• Tutti i parametri sono registrati conformemente alla classe S della norma IEC 61000-4-30.

*Le pinze di corrente sono accessori opzionali e devono essere acquistate separatamente.

Tipi di rete gestiti

• Con frequenza nominale 50/60 Hz.
• Con tensioni nominali: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
• Della corrente continua
• Con il sistema:
  • monofase
  • bifase con il conduttore neutro
  • trifase – stella con e senza conduttore neutro
  • trifase – triangolo
  • trifase – stella senza il conduttore neutro secondo il metodo Aron
  • trifase – triangolo secondo il metodo Aron
  • con trasformatori di tensione e di corrente

Funzionalità

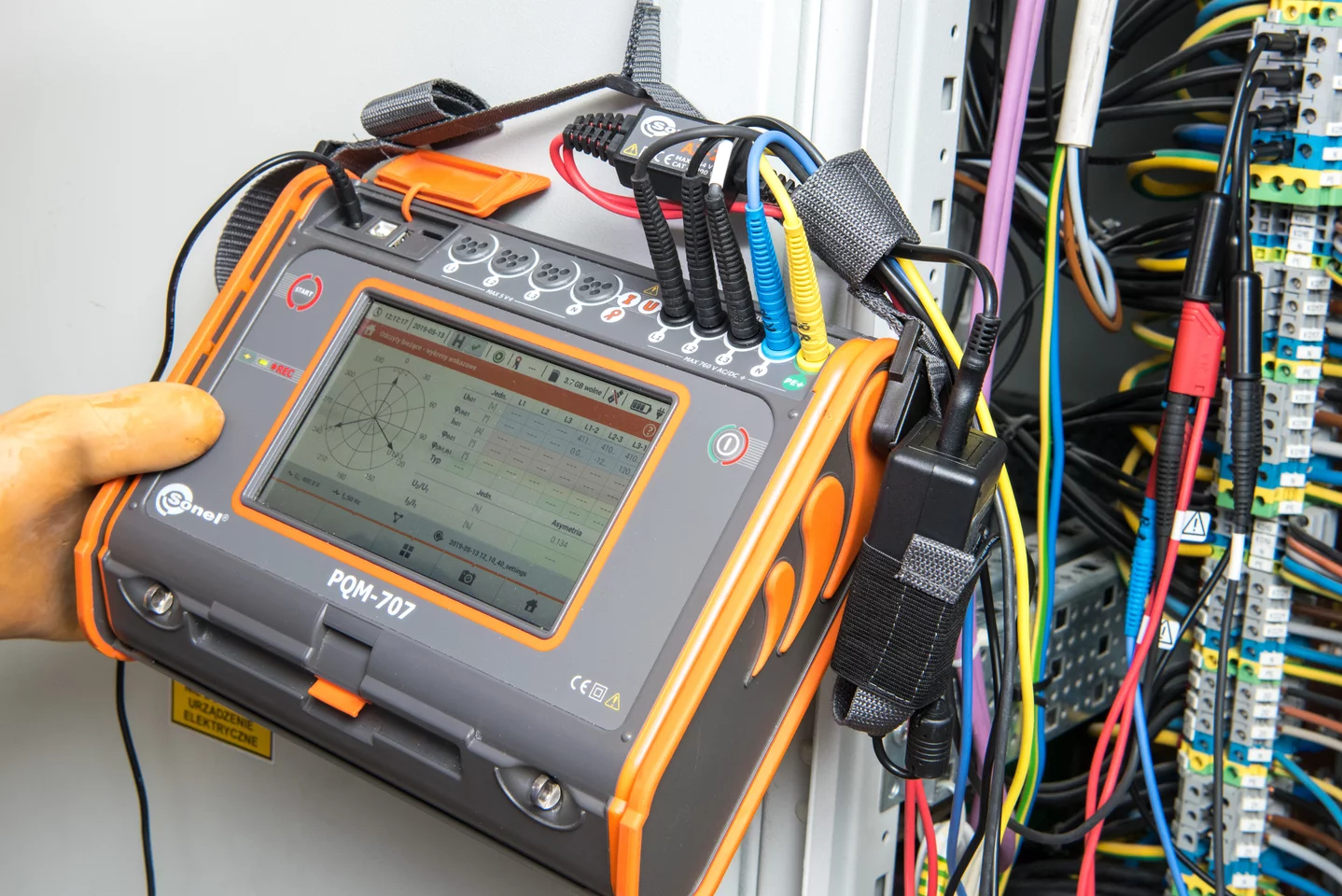

PQM-707 è un misuratore autonomo che permette la misurazione, l’analisi universale e la registrazione dei parametri nelle reti elettriche ed energetiche (DC e 50/60 Hz). Tutti i parametri sono realizzati nella classe S conformemente alla norma IEC 61000-4-30, assicurando un’elevata precisione. Display touch screen a colori da 7 pollici – il più grande della sua classe di analizzatori! – assicura la gestione intuitiva ed ergonomica. Grazie alla batteria agli ioni di litio integrata, lo strumento permette un lavoro efficace senza la necessità di collegarlo ad un alimentatore di rete esterno.

Presentazione dati

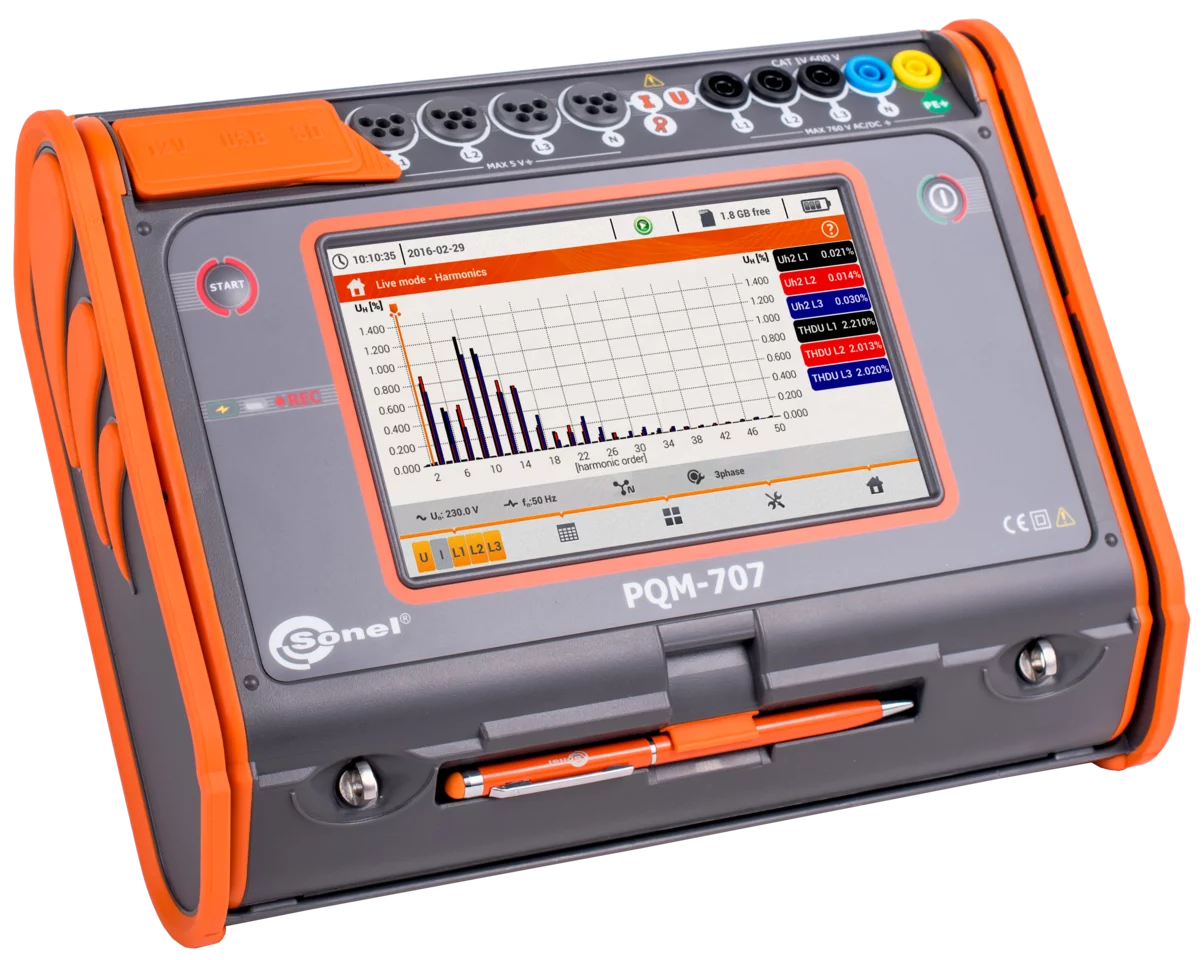

L’analizzatore è dotato di display touch screen a colori. La risoluzione 800 x 480 pixel assicura sia un elevato comfort di interazione con l’interfaccia che la leggibilità dei risultati di misurazione. La penna in dotazione permette di utilizzarlo indossando i guanti dielettrici.

Campi di applicazione

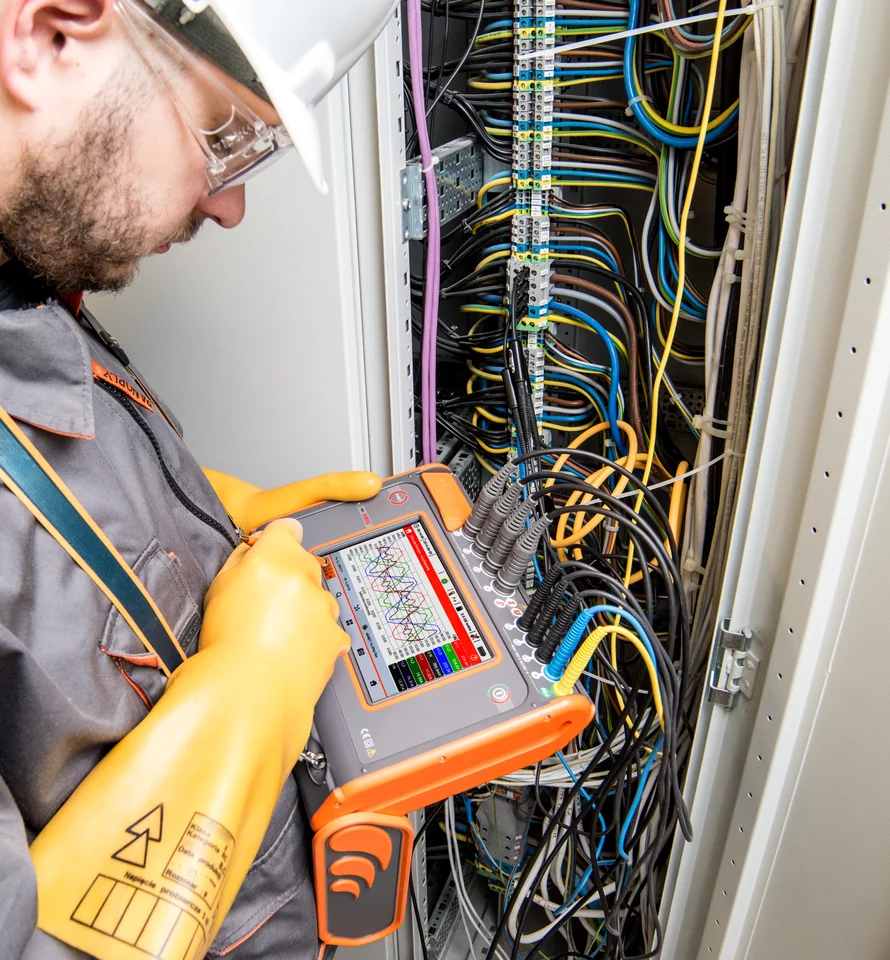

L’analizzatore è dedicato ad un gruppo di utenti molto ampio, in particolare ai servizi di manutenzione. Grazie alla portabilità e l’autonomia, permette di diagnosticare problemi relativi all’alimentazione. Può essere utilizzato praticamente in tutti i tipi di reti con tensione nominale da 54 V a 760 V – sia direttamente che indirettamente dietro i trasformatori. PQM-707 può essere utilizzato in energetica aziendale e nelle fabbriche industriali, ma anche nelle aziende e nelle istituzioni che forniscono servizi concentrati sull’analisi delle reti.

Involucro resistente e pratico

L’involucro è stato progettato in modo tale da assicurare un accesso facile al display touch screen e a tutte le sedi di misurazione e comunicazione. La copertura scorrevole protegge il display dai danneggiamenti meccanici. Grazie al grado di protezione IP51, lo strumento può essere utilizzato in condizioni difficili – non teme polvere né schizzi d’acqua.

SONEL ANALYSIS

Il programma Sonel Analysis è un'app indispensabile per lavorare con gli analizzatori PQM. A seconda dello strumento di accoppiamento utilizzato, il software permette:

• la configurazione dell'analizzatore,
• la lettura dei dati dal registratore,
• la visualizzazione dei parametri della rete in tempo reale (con possibilità di lettura tramite un modem GSM),
• l'eliminazione dei dati nell'analizzatore,
• la presentazione dei dati sotto forma di tabelle,
• la presentazione dei dati sotto forma di diagrammi,

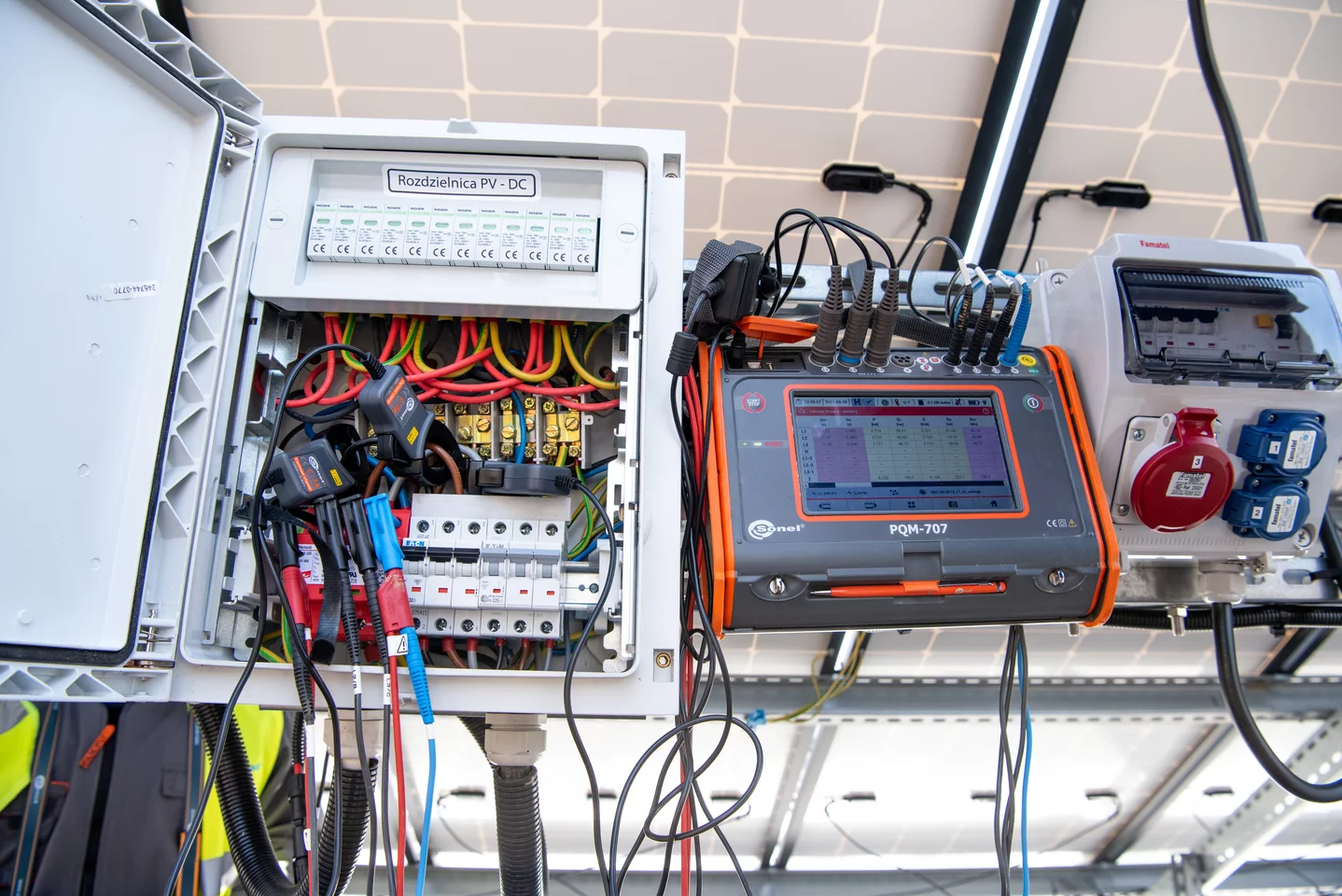

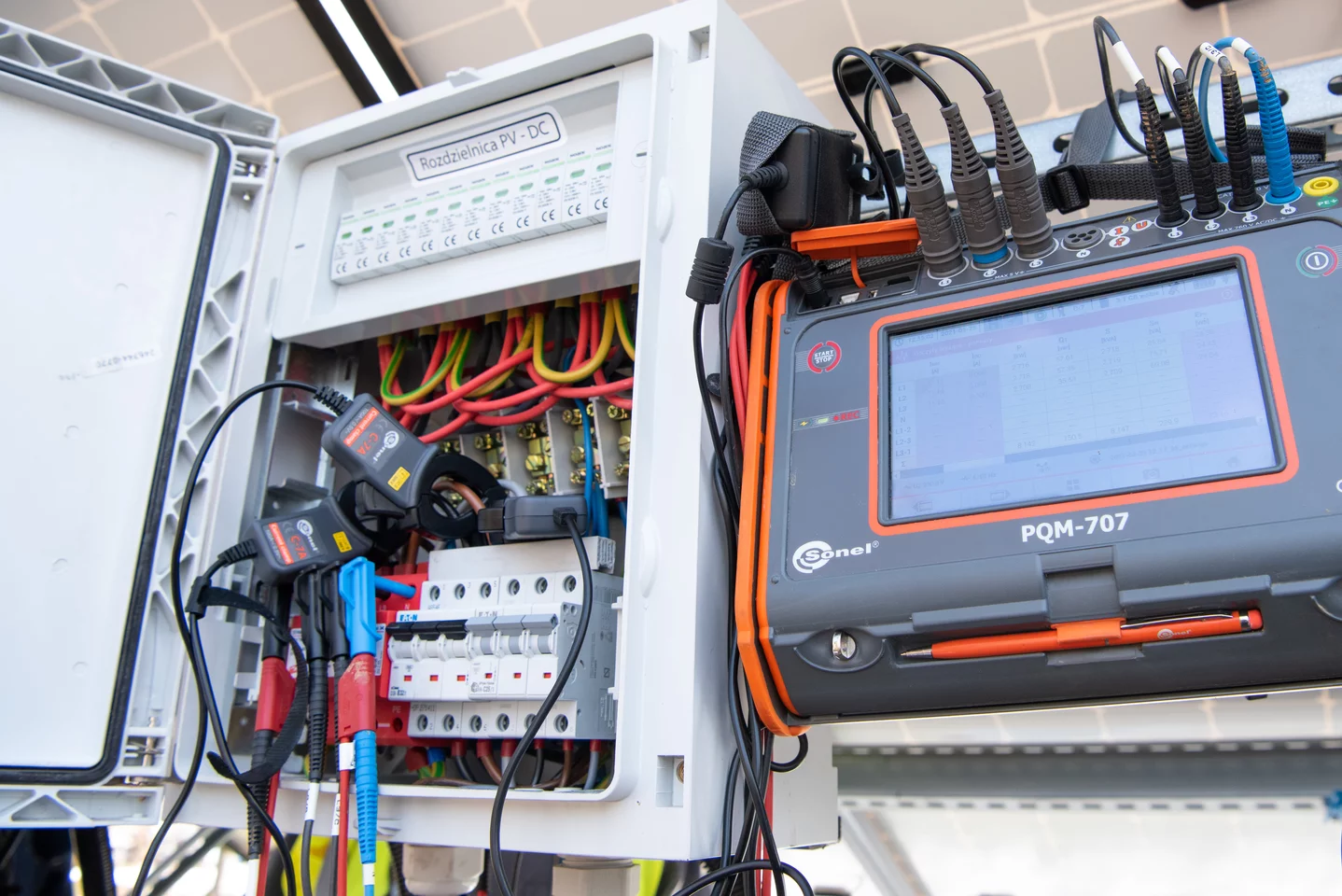

• l’analisi dei dati e la generazione di rapporti tenendo conto della norma EN 50160, i regolamenti e altre condizioni di riferimento definite dall’utente - anche per micro impianti fotovoltaici fino a 50 kW, con suddivisione in stati di potenza attiva P>0, P<0 e P=0 e tenendo conto dei grafici Q₁ =f(U₁/U_n) e cosφ=f(P/P_n),
• l'utilizzo indipendente di più analizzatori,
• l'aggiornamento con le nuove versioni tramite il sito web.

Il programma permette la lettura dei parametri scelti e la loro presentazione grafica in tempo reale. Questi parametri vengono misurati indipendentemente dalla registrazione salvata nella memoria. L'utente può vedere:

• diagrammi dell'andamento dei valori della tensione e della corrente (oscilloscopio),
• diagrammi di tensione e corrente nel tempo,
• diagramma dei fasori,
• misure di più parametri,
• armoniche e potenze delle armoniche (stima della direzione delle armoniche),
• interarmoniche.
