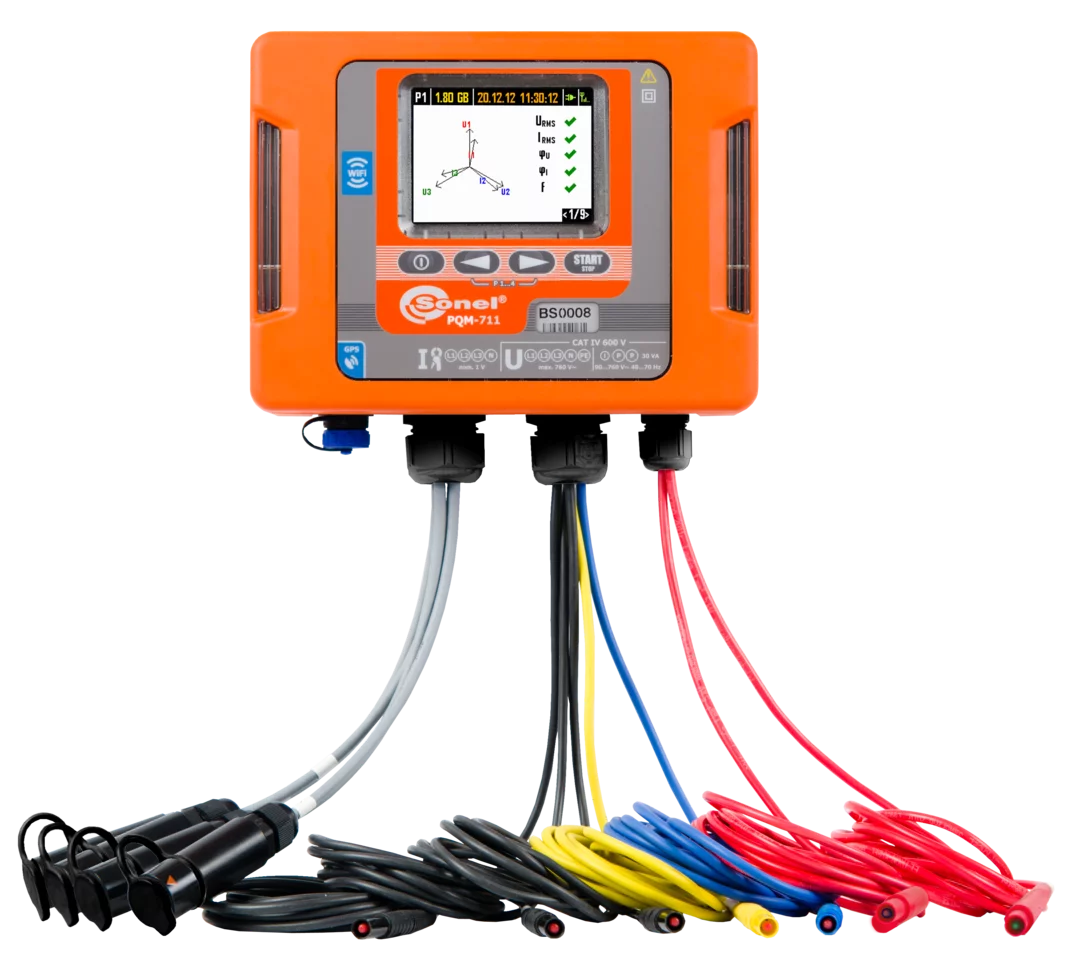

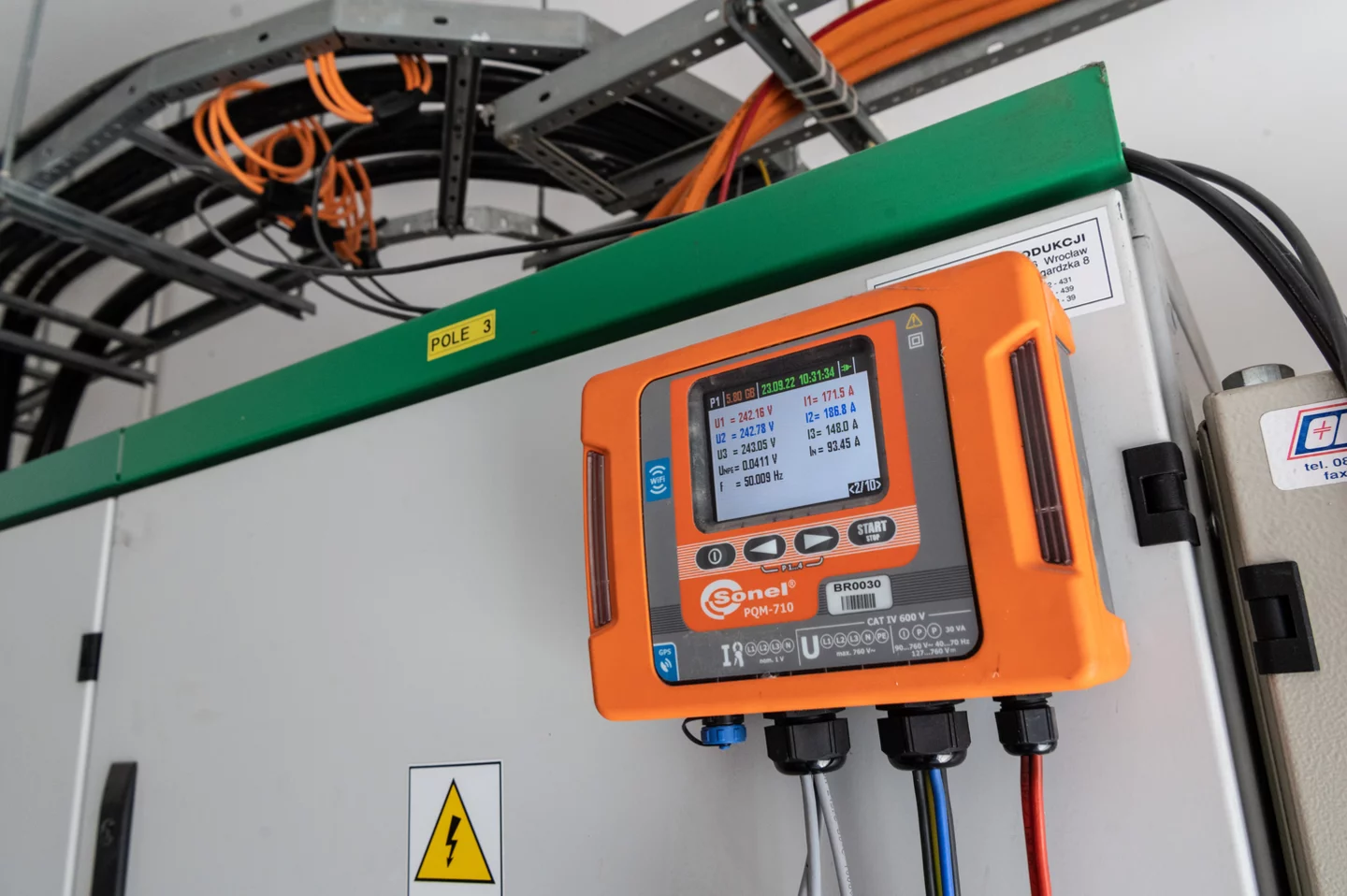

PQM-711

Analizzatore della qualità della tensione

Caratteristiche

• Configurazione a remoto e transfer dati in tempo reale tramite un model GSM integrato.
• Funzione antifurto – notifica via SMS in caso di cambio della posizione (ricevitore GPS integrato).
• Orologio in tempo reale sincronizzato con il protocollo GPS.
• Comando da remoto dell'analizzatore tramite programma: Sonel Analysis (Wi-Fi e GSM per Windows) o Sonel Analysis Mobile (Wi-Fi per Android

Parametri misurati

• Misura di transienti fino a ±8000 V con frequenza massima di campionamento 10 MHz. Il tempo minimo del transiente possibile da registrare è pari a 650 ns
• Tensioni L1, L2, L3, N, PE (cinque ingressi di misura) - valori medi, minimi e massimi, valori nella gamma fino a 1000 V, possibilità di collaborazione con trasformatori di tensione.
• Correnti L1, L2, L3, N (quattro ingressi di misura) - valori medi, minimi e massimi, istantanei, misura della corrente nella gamma fino a 6 kA (dipendentemente dalla pinza amperometrica utilizzata*), possibilità di collaborazione con trasformatori di tensione.
• Misura di segnali di comando fino a 3000 Hz.
• Coefficienti di picco per la corrente (CFI) e la tensione (CFU).
• Frequenza nella gamma 40 Hz - 70 Hz.
• Potenza attiva (P), reattiva (Q), di distorsione (D), apparente (S) insieme alla determinazione del tipo di potenza reattiva (capacitiva o induttiva).
• Calcolo della potenza reattiva con il metodo Bundeanu e IEEE 1459.
• Energia attiva (E_P), reattiva (E_Q), apparente (E_S).
• Fattore di potenza (Power Factor), cosφ, tgφ.
• Coefficiente K (sovraccarico del trasformatore causato dalle armoniche).
• Armoniche fino alla 50-esima nella tensione e nella corrente.
• Interarmoniche misurate come gruppi.
• Tasso di distorsione armonica totale THS per la corrente e per la tensione.
• Severità del flicker a breve termine (P_ST) e a lungo termine (P_LT).
• Asimmetria delle tensioni (soddisfatti i requisiti IEC 61000-4-30 classe A) e delle correnti.
• Rilevamento degli eventi, compresa la registrazione di oscillogrammi.
• Registrazione degli eventi per la corrente e la tensione insieme agli oscillogrammi (fino a 1 s) e all'andamento dei valori RMS a mezza onda (RMS_1/2) con il tempo regolato da 1 s a 30 s.
• Registrazione di oscillogrammi della corrente e della tensione dopo ogni periodo di calcolo della media.

*Le pinze di corrente sono accessori opzionali e devono essere acquistate separatamente.

Tipi di rete serviti

• Dalla frequenza nominale 50/60 Hz
• Dalle tensioni nominali: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (per le reti con il conduttore N)
• Corrente continua
• Sistema:
  • monofase
  • bifase con il conduttore neutro
  • trifase – stella con e senza conduttore neutro
  • trifase – triangolo
  • trifase – stella senza il conduttore neutro secondo il metodo Aron
  • trifase – triangolo secondo il metodo Aron
  • con trasformatori di tensione e di corrente

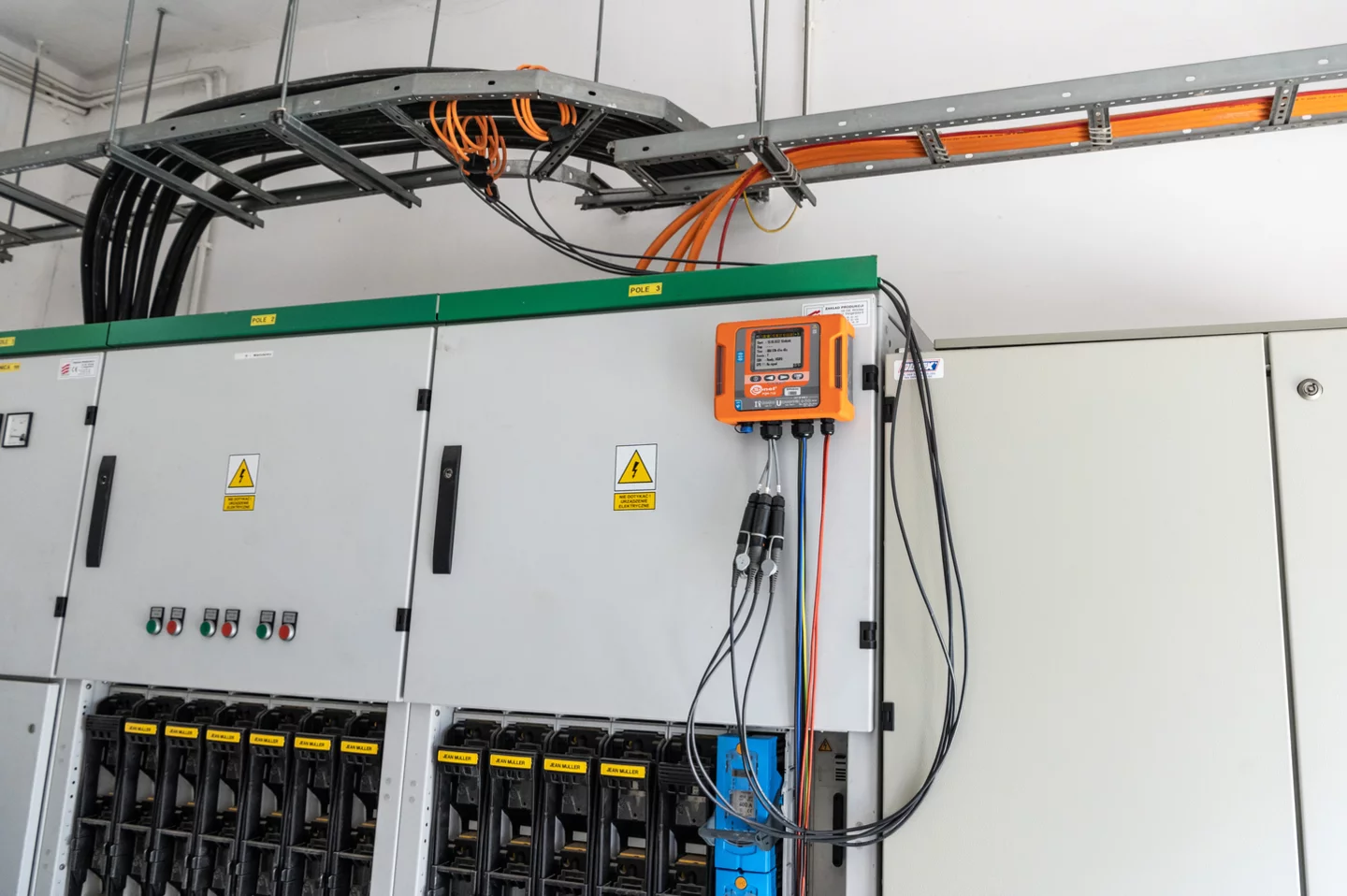

Funzionalità

Il dispositivo Sonel PQM-711 ha il ricevitore GPS integrato che garantisce un'elevata precisione dell'orario e il modem GSM 4G LTE che facilita l'esecuzione delle misure da remoto. Il Sonel PQM-711 è munito di un registratore di transienti (frequenza di campionamento 10 MHz, portata delle tensioni fino a ±8000 V).

Un ulteriore vantaggio degli analizzatori è il modulo integrato di connettività Wi-Fi, che garantisce una serie di benefici: niente limitazioni nel trasferimento dei file, nessun costo del transfer dei dati, sfruttamento dell'infrastruttura wireless locale... Tutto ciò fa sì che l'utente acquisisca la possibilità di adattamento alle condizioni di lavoro sull'impianto. Può monitorare le misure da un luogo per lui comodo – per esempio da un'area dove non sono presenti disturbi elettromagnetici – utilizzando un laptop, smartphone o tablet.

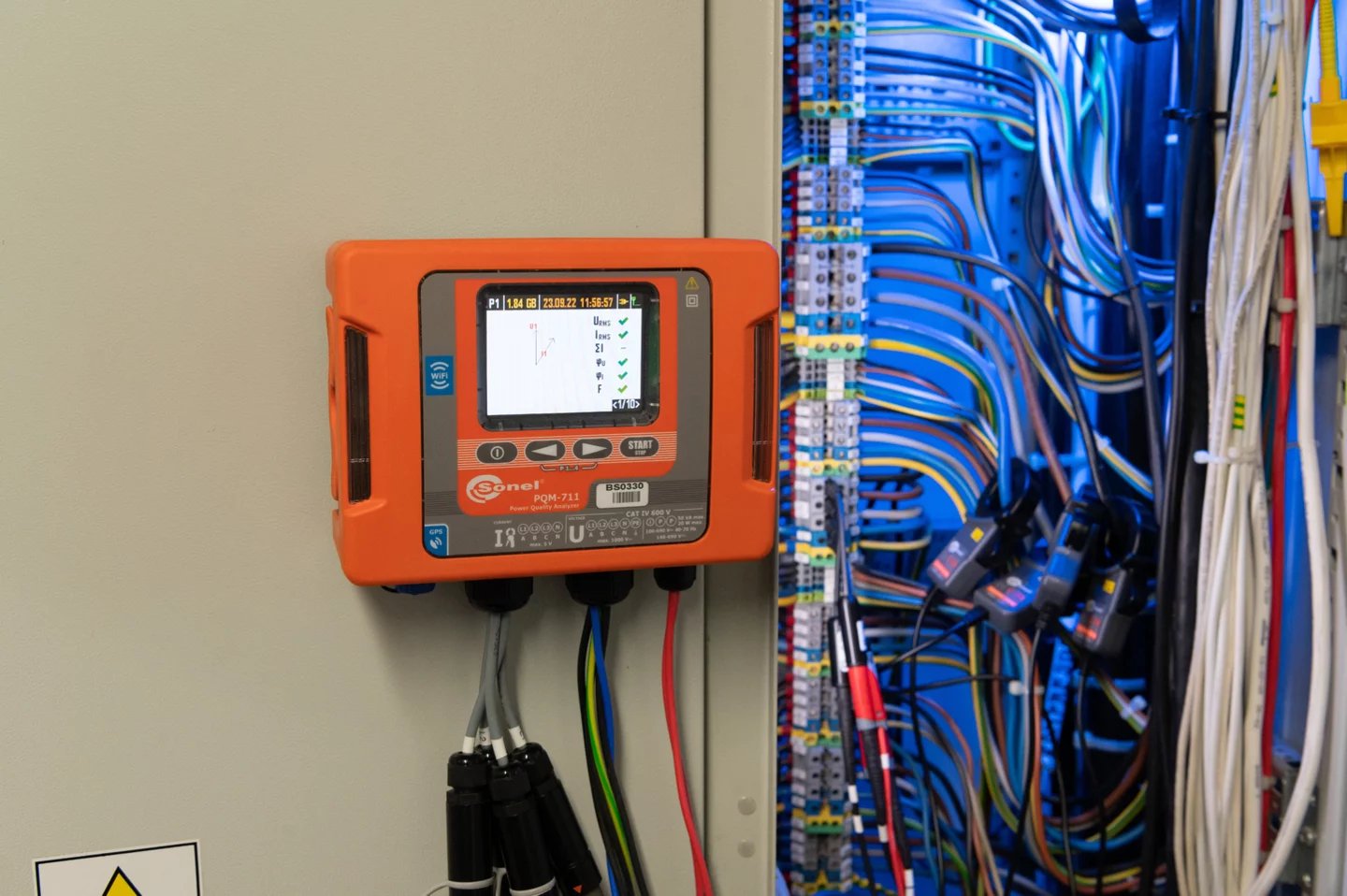

Presentazione dati

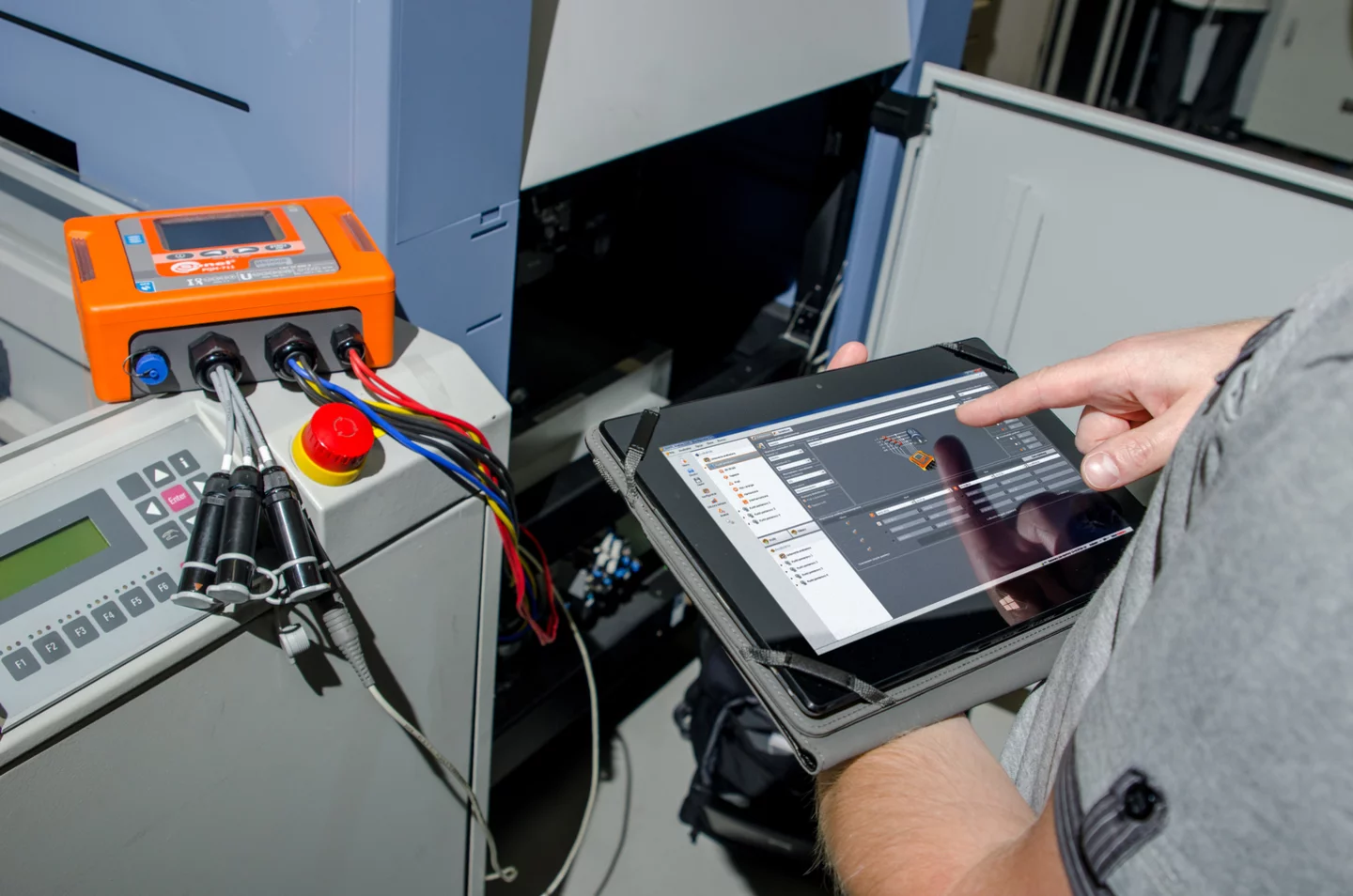

Il dispositivo Sonel PQM-711 può essere comandati con l’utilizzo un dispositivo informatico touch screen dotato di software Sonel Analysis (Windows) o app Sonel Analysis Mobile (Android). L'utente può supervisionare direttamente le misure e eseguire la diagnostica mantenendo al contempo la mobilità - non è nemmeno costretto a sostare in prossimità dell'analizzatore. Nelle applicazioni tipiche il tablet svolge la funzione di un magazzino intermedio dei dati delle misure dalle stesse funzionalità di un router. Per questo è possibile collegarsi anche tramite una rete wireless - per esempio per trasferire le registrazioni raccolte ad un PC..

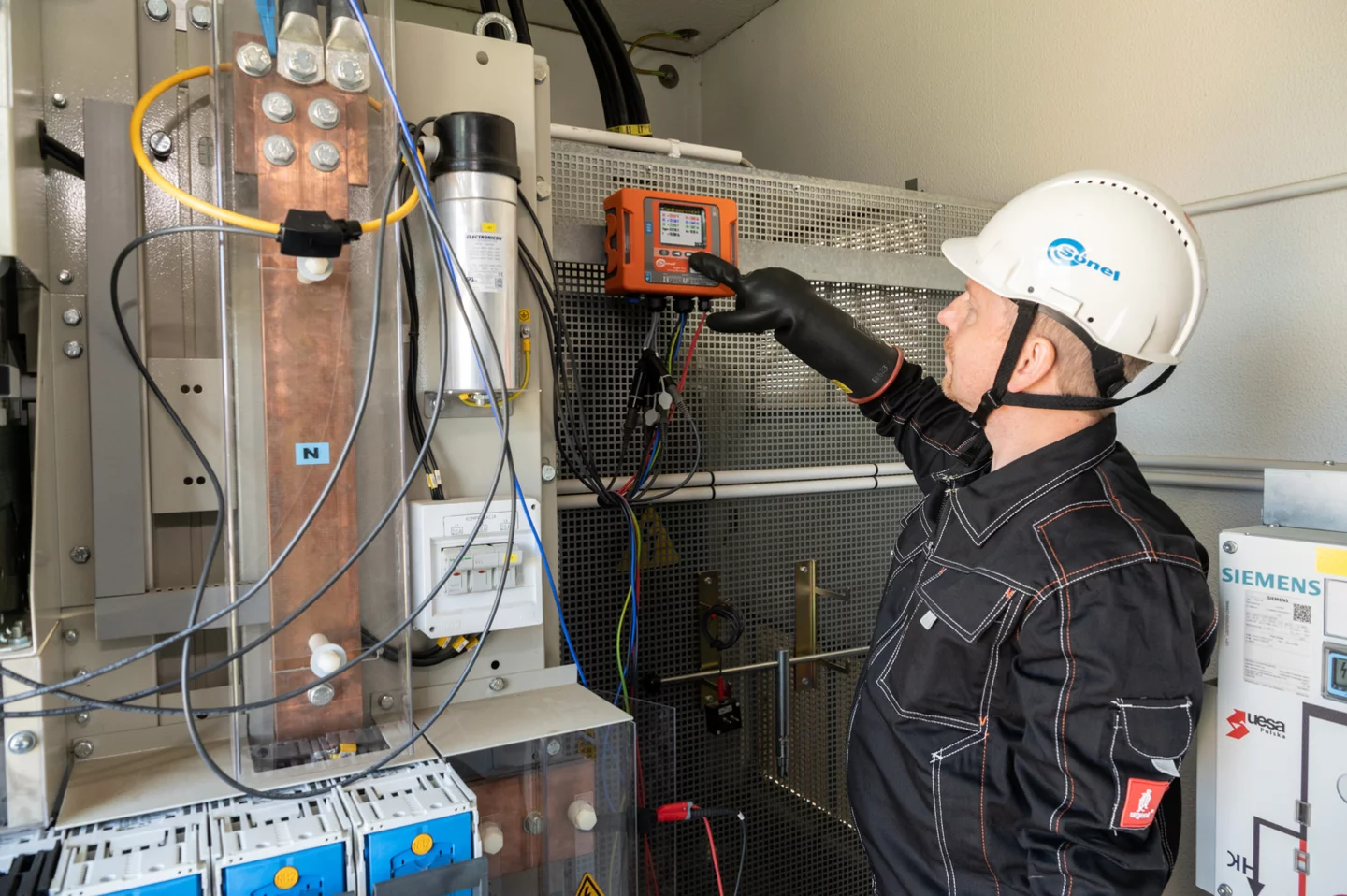

Campi di applicazione

L'analizzatore Sonel PQM-711 è utilizzati nell'industria energetica professionale. Garantiscono un'ampia analisi a quattro quadranti, soddisfacendo le esigenze dei clienti e dei produttori di energia dalle fonti rinnovabili, come per esempio aziende del settore fotovoltaico ed eolico. Permettono la previsione dei guasti nelle reti di distribuzione. Rendono possibile l'esecuzione di analisi della capacità di carico della rete e dei trasformatori, come anche la registrazione dei loro stati attuali. Inoltre, sono uno strumento potente nel settore degli investimenti. Grazie il dispositivo Sonel PQM-710 l'utente otterrà i dati indispensabili per l'ampliamento dell'infrastruttura elettroenergetica, potrà prevedere potenziali problemi a riguardo e infine - verificherà la correttezza e la qualità dell'esecuzione.

SONEL ANALYSIS

Il programma Sonel Analysis è un'app indispensabile per lavorare con gli analizzatori della serie PQM. A seconda dello strumento di accoppiamento utilizzato, il software permette:

• la configurazione dell'analizzatore,
• la lettura dei dati dal registratore,
• la visualizzazione dei parametri della rete in tempo reale (con possibilità di lettura tramite un modem GSM 4G LTE),
• l'eliminazione dei dati nell'analizzatore,
• la presentazione dei dati sotto forma di tabelle,
• la presentazione dei dati sotto forma di diagrammi,
• l’analisi dei dati e la generazione di rapporti tenendo conto della norma EN 50160, i regolamenti e altre condizioni di riferimento definite dall’utente - anche per micro impianti fotovoltaici fino a 50 kW, con suddivisione in stati di potenza attiva P>0, P<0 e P=0 e tenendo conto dei grafici Q₁ =f(U₁/U_n) e cosφ=f(P/P_n),
• l'utilizzo indipendente di più analizzatori,
• l'aggiornamento con le nuove versioni tramite il sito web.

Il programma permette la lettura dei parametri scelti e la loro presentazione grafica in tempo reale. Questi parametri vengono misurati indipendentemente dalla registrazione salvata nella memoria. L'utente può vedere:

• diagrammi dell'andamento dei valori della tensione e della corrente (oscilloscopio),
• diagrammi di tensione e corrente nel tempo,
• diagramma dei fasori,
• misure di più parametri,
• armoniche e potenze delle armoniche (stima della direzione delle armoniche),
• interarmoniche.
