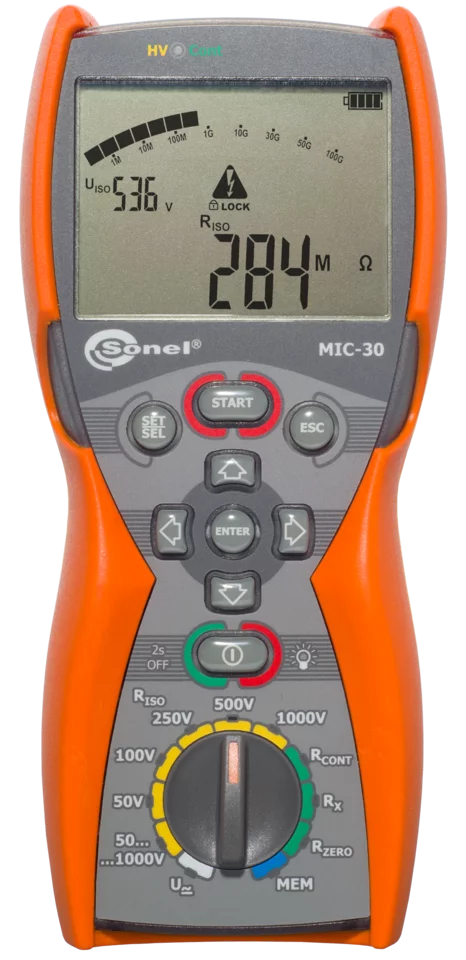

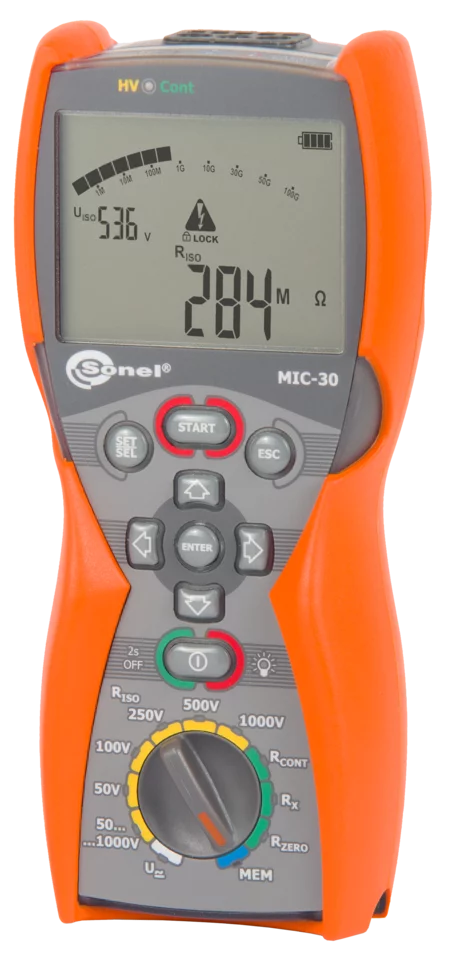

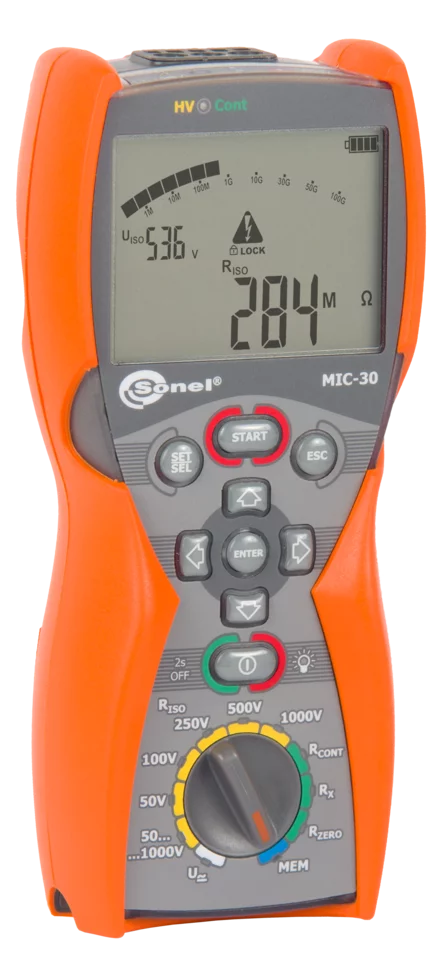

MIC-30

Misuratore della resistenza dell'isolamento

Caratteristiche

• misura della resistenza dell'isolamento fino a 100 GΩ grazie alla tensione di prova fino a 1000 V
• progettato per condizioni ambientali severe - grado di protezione IP67
• perfetto per misure ripetibili - memoria di 12 000 record e adattatore UNI-Schuko per prese di corrente fisse
• permette la verifica della continuità elettrica - funzione R_CONT 200 mA
• analisi di condensatori per avviamento motori grazie alla funzione di misura della capacità

... e tanto altro

• scelta della tensione di prova: 50, 100, 250, 500, 1000 V o qualsiasi regolazione dalla gamma 50... 1000 V a gradini da 10 V
• visualizzazione continua della resistenza o della corrente di dispersione misurata
• azzeramento automatico della capacità dell'impianto misurato dopo la conclusione della misura della resistenza dell'isolamento
• segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali
• tempi di misura suddivisi T₁, T₂ e T₃ per la misura di uno o due coefficienti di assorbimento dalla gamma 1... 600 s
• indicazioni della tensione di prova reale durante la misura
• protezione dalla misura degli impianti sotto tensione
• misura a tre fili - filo aggiuntivo GUARD
• misura della capacità durante la misurazione R_ISO
• misura a bassa tensione della continuità del circuito e della resistenza
• test della continuità dei cavi di protezione e dei collegamenti compensativi con la corrente bidirezionale IISO≥200 mA conformemente alla norma EN 61557-4
• misura delle tensioni continue ed alternate nella gamma 0... 600 V

Applicazione

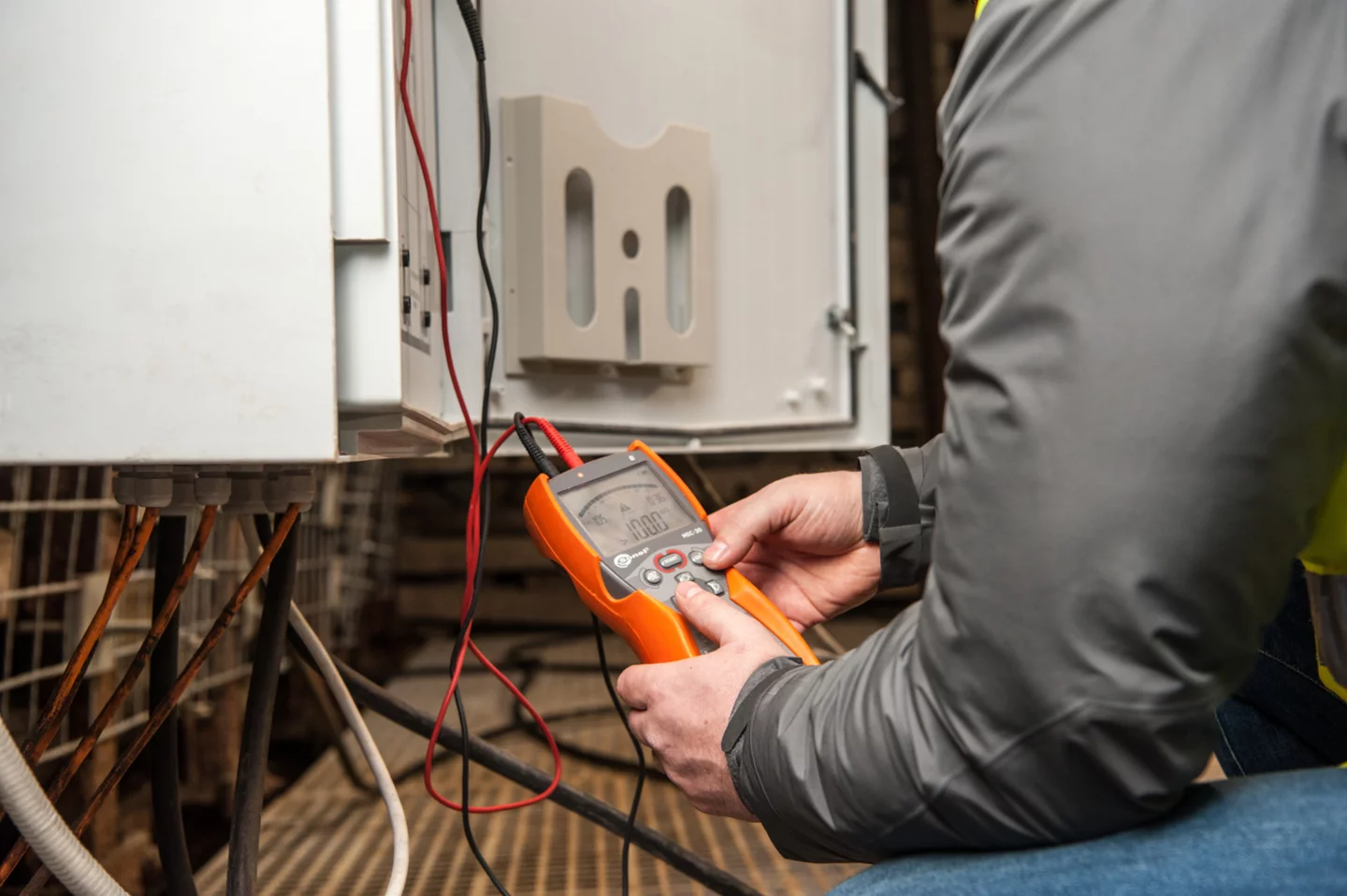

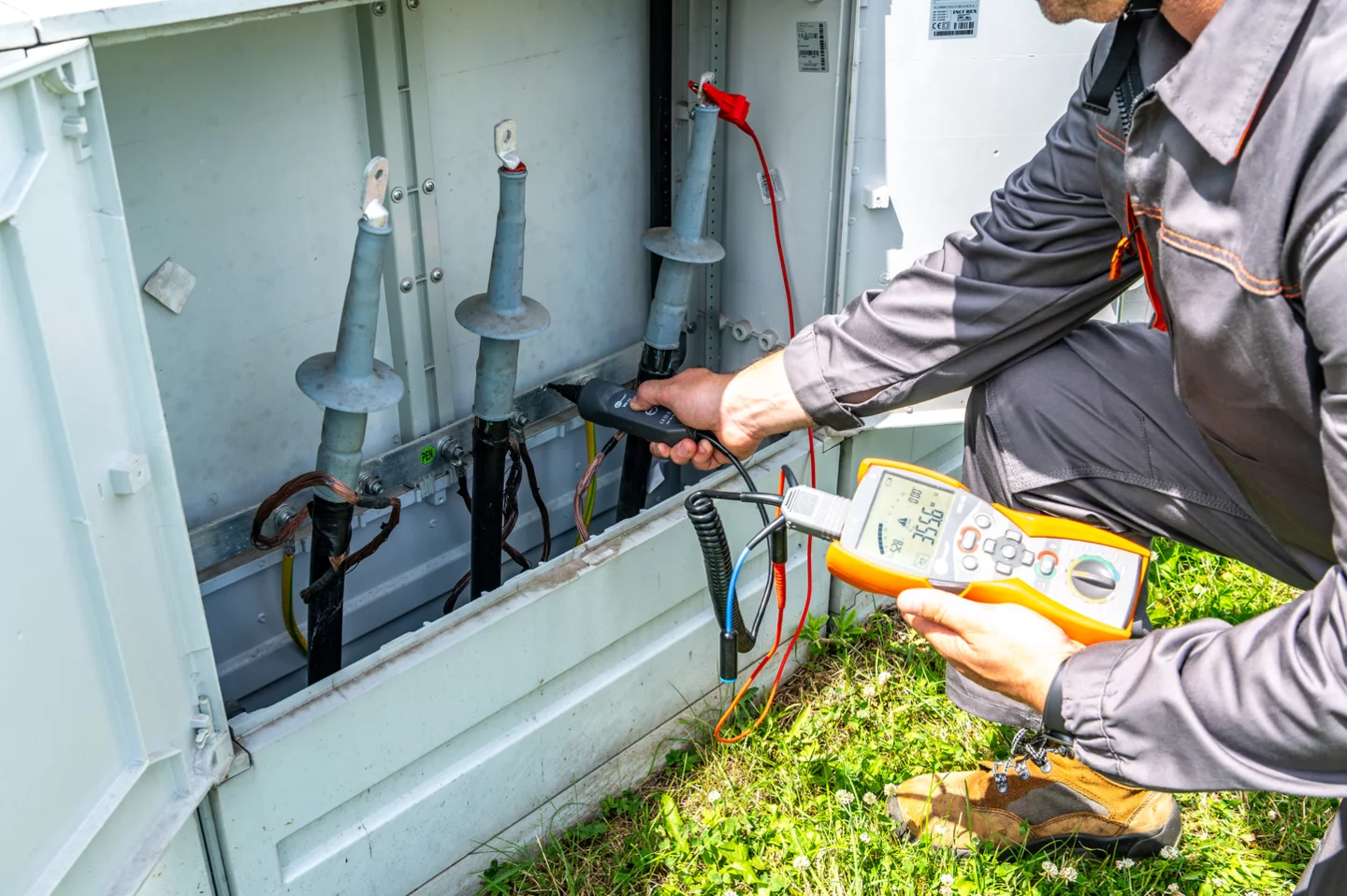

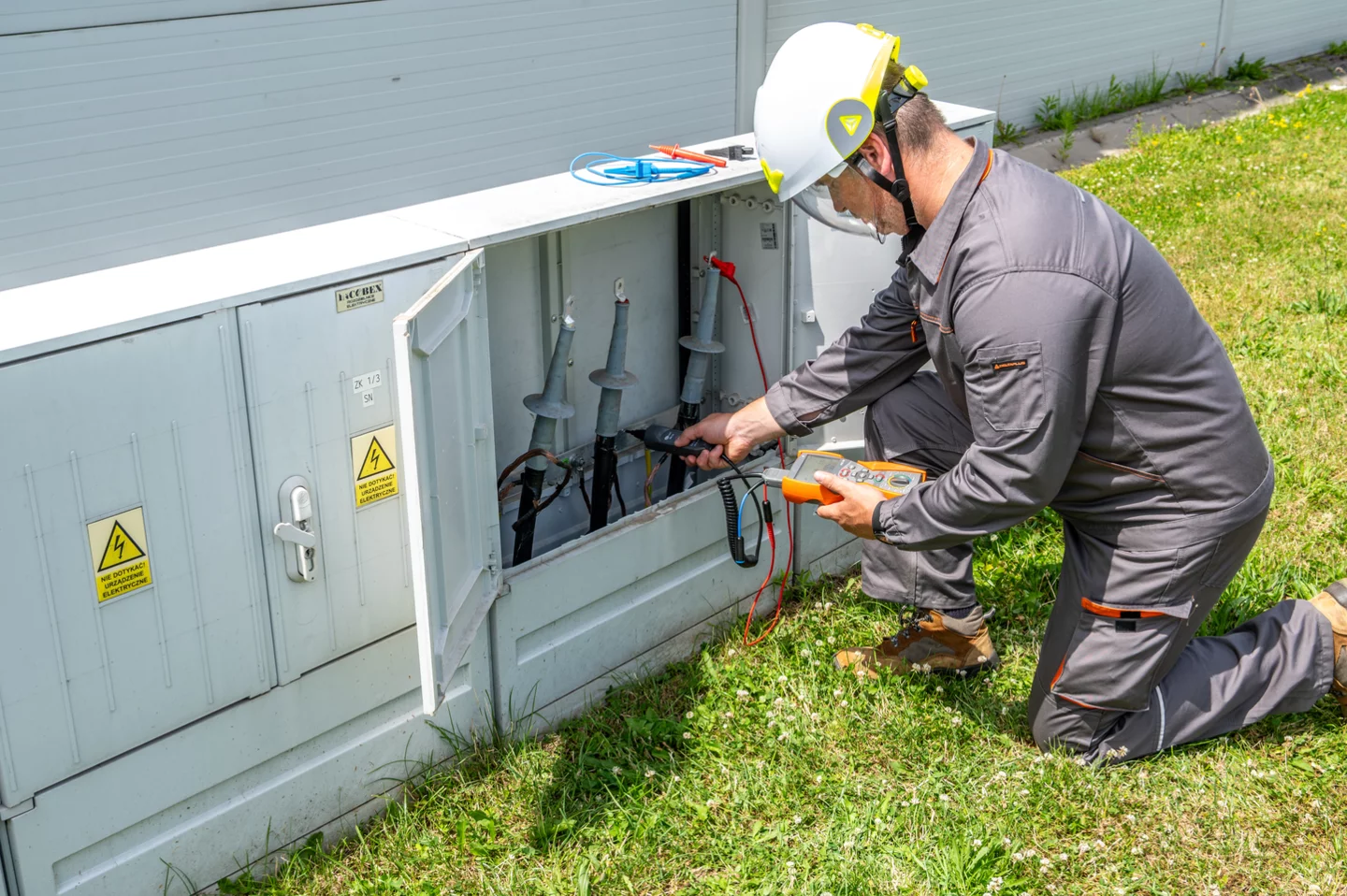

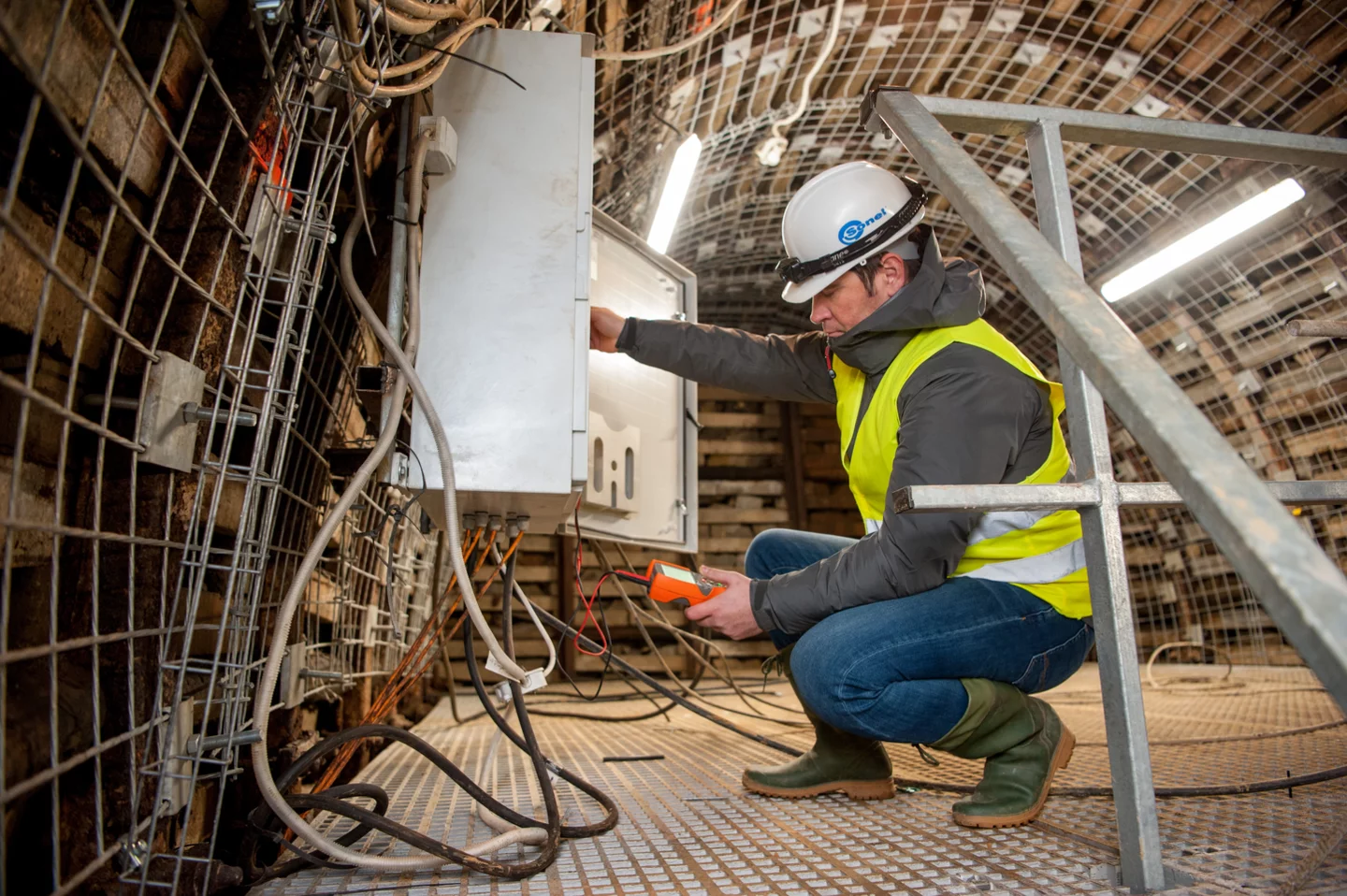

Il misuratore della resistenza dell'isolamento MIC-30 si adatta perfettamente ai bisogni di tutti quegli utenti che analizzano lo stato dell'isolamento degli impianti elettrici in maniera ripetibile nelle abitazioni uni e plurifamiliari, negli edifici pubblici oppure nelle piccole officine e stabilimenti. Grazie all'impostazione della tensione di prova nella gamma da 50 V a 1000 V (a gradini da 10 V) è perfetto per la diagnosi degli impianti elettrici, di controllo, di telecomunicazione e teleinformatici.

Funzionalità

Le impostazioni della tensione di prova 500 V oppure 1000 V si adattano perfettamente alle disposizioni sulla valutazione dell'efficacia della protezione dei cavi di alimentazione, ma anche dei pavimenti e delle pareti nei luoghi, dove nei termini del sistema antincendio viene utilizzato l'isolamento della postazione - in questo caso viene utilizzato l'accessorio aggiuntivo, il sensore PRS-1.

Nell'adattatore dedicato UNI-Schuko si possono configurare le coppie dei cavi misurati - ciò permette una verifica veloce ed efficace della resistenza dell'isolamento dalla parte delle prese di corrente fisse.

Il misuratore MIC-30 ti permetterà di verificare se l'impianto è sotto tensione (intervallo di misura fino a 600 V), anche in caso di catenarie o reti di cablaggio (categoria di misura dello strumento CAT IV 600 V). Controllerai la continuità dei cavi, per esempio dei collegamenti di protezione e compensativi - con la corrente non inferiore a 200 mA, conformemente alla norma EN 61557-4. Controllerai la capacità dei condensatori per avviamento negli elettrodomestici e nelle propulsioni di vario genere (gamma di misura fino a 10 µF). Grazie al terzo innesto (GUARD) verificherai il valore della corrente di dispersione, che potrebbe "perdersi" a causa dell'isolamento difettoso o contaminato.

La memoria integrata e la trasmissione wireless permettono di raccogliere e trasmettere i dati al programma che rende possibile la loro archiviazione e l'analisi (Sonel Reader). Tutto ciò rende il misuratore MIC-30 uno strumento indispensabile che dovrebbe trovarsi nella borsa porta attrezzi di ciascun tecnico.

Involucro resistente

Un involucro pratico ed ergonomico dal grado di protezione IP67 garantisce l'affidabilità del misuratore nelle condizioni ambientali più severe (umidità, polvere, temperature alte, etc.).
