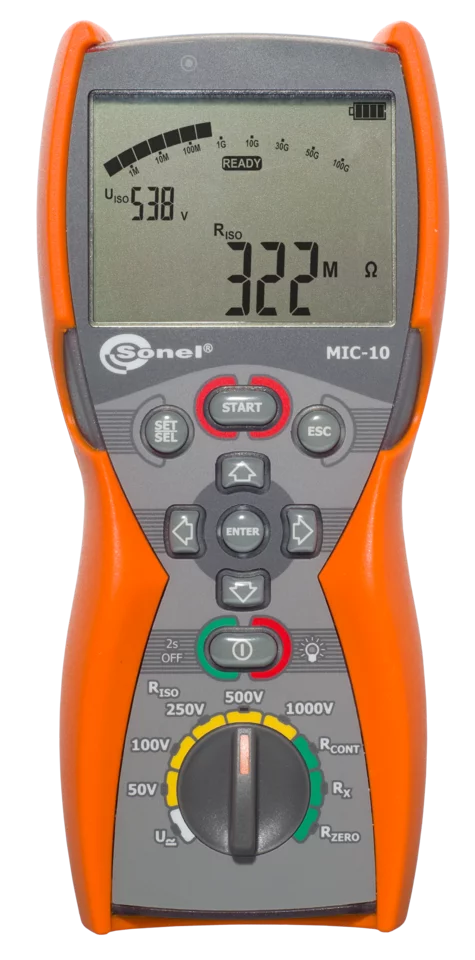

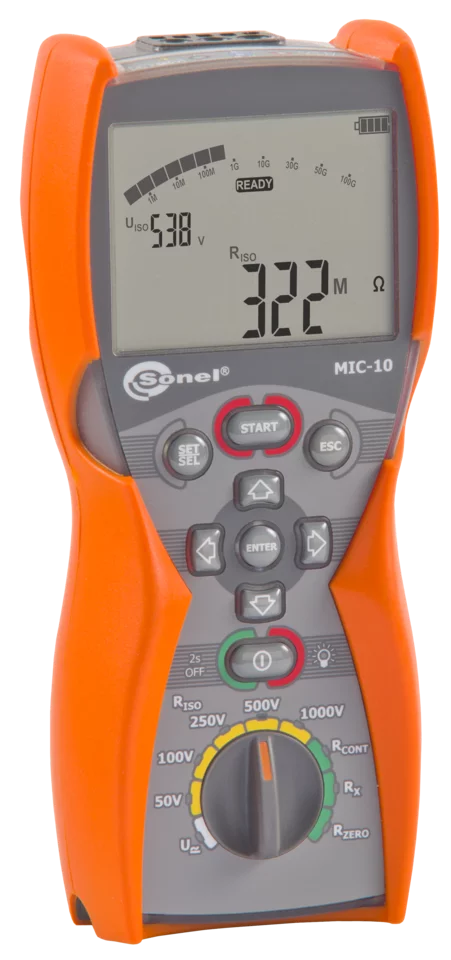

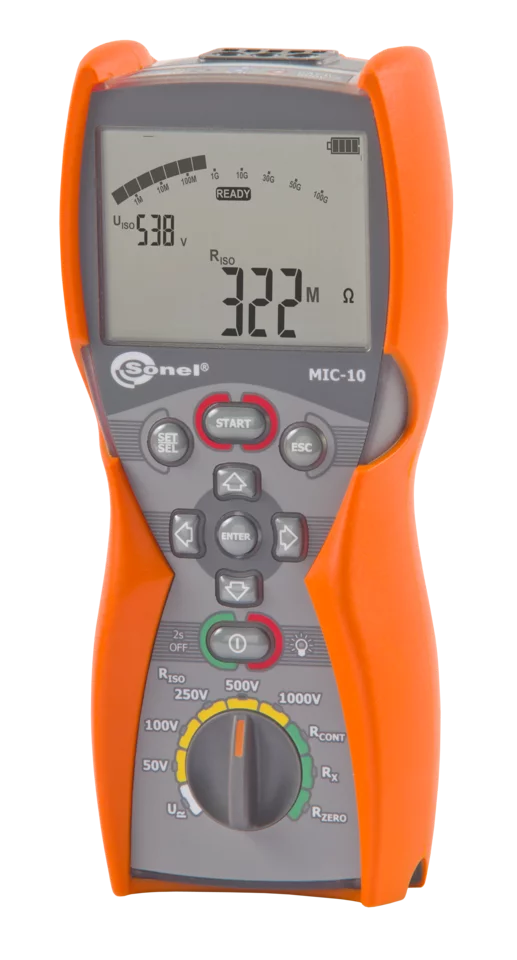

MIC-10

Misuratore della resistenza di isolamento

Caratteristiche principali

• Misura della resistenza di isolamento fino a 10 GΩ con tensione di prova max 1000 V
• Progettato per condizioni ambientali difficili – grado di protezione IP67
• Consente di testare la continuità elettrica dei conduttori - funzione R_CONT a 200 mA
• Misura di capacità per testare i condensatori di avviamento presenti sui motori elettric

…e molto altro

• Tensione di prova selezionabile tra: 50 V, 100 V, 250 V, 500 V, 1000 V
• Misura continuativa della resistenza di isolamento rilevata
• Scarica automatica della capacità residua sull’oggetto testato al termine della misura della resistenza di isolamento
• Segnalazione acustica di prova ad intervalli di cinque secondi, per facilitare l’acquisizione nel tempo dei valori di resistenza
• Letture della tensione effettiva di misura durante la prova
• Protetto contro la misura di oggetti su cui è presente una tensione
• Misura a tre terminali
• Misura della capacità parassita durante la prova di isolamento R_ISO
• Test con bassa corrente di prova della continuità dei circuiti elettrici e dei conduttori
• Prova di continuità dei conduttori di protezione ed equipotenziali con corrente di prova ≥200 mA (con segnale positivo e negativo) in accordo con la norma EN 61557-4

Applicazioni

MIC-10 è un misuratore della resistenza di isolamento, fondamentale per le verifiche di sicurezza elettrica su apparecchiature ed impianti con alimentazione in Bassa Tensione, tra cui: impianti elettrici in ambienti domestici, in edifici pubblici, nel settore terziario e in ambito industrial. Tramite le varie impostazioni della tensione di prova a 50 V, 100 V o 250 V, lo strumento è perfetto per il controllo in rapidità delle condizioni di isolamento nei sistemi di telecomunicazione e nei cavi di controllo.

Prestazioni

Le due tensioni di prova a 500 V o 1000 V permettono di valutare adeguatamente la protezione delle linee di alimentazione elettrica così come di testare l’isolamento di pavimenti e pareti isolanti grazie alla pedana di prova PRS-1 (opzionale) molto utile per queste ultime applicazioni. Tramite MIC-10 è possibile verificare se un oggetto si trova “sotto tensione” (campo di misura fino a 600 V), sia in ambiente libero sia all’interno di quadri elettrici o reti cablate (categoria di misura: CAT IV 600 V). MIC-10 permette inoltre di accertare la continuità delle connessioni e dei cavi elettrici, quali ad esempio i conduttori di protezione ed equipotenziali PE utilizzando una corrente di prova di almeno 200 mA, come previsto dalla norma EN 61557-4. Infine, lo strumento permette di verificare la capacità dei condensatori di avviamento di motori elettrici su elettrodomestici e azionamenti di qualsiasi tipo (campo di misura fino a 10 µF). MIC-10 è uno strumento essenziale per ogni manutentore-elettricista.

Compatto e robusto

Il contenitore palmare ed ergonomico dispone di grado di protezione IP67, garantendo una affidabilità di utilizzo anche nelle condizioni ambientali più difficili (umidità, polvere, alta temperatura, ecc.).
