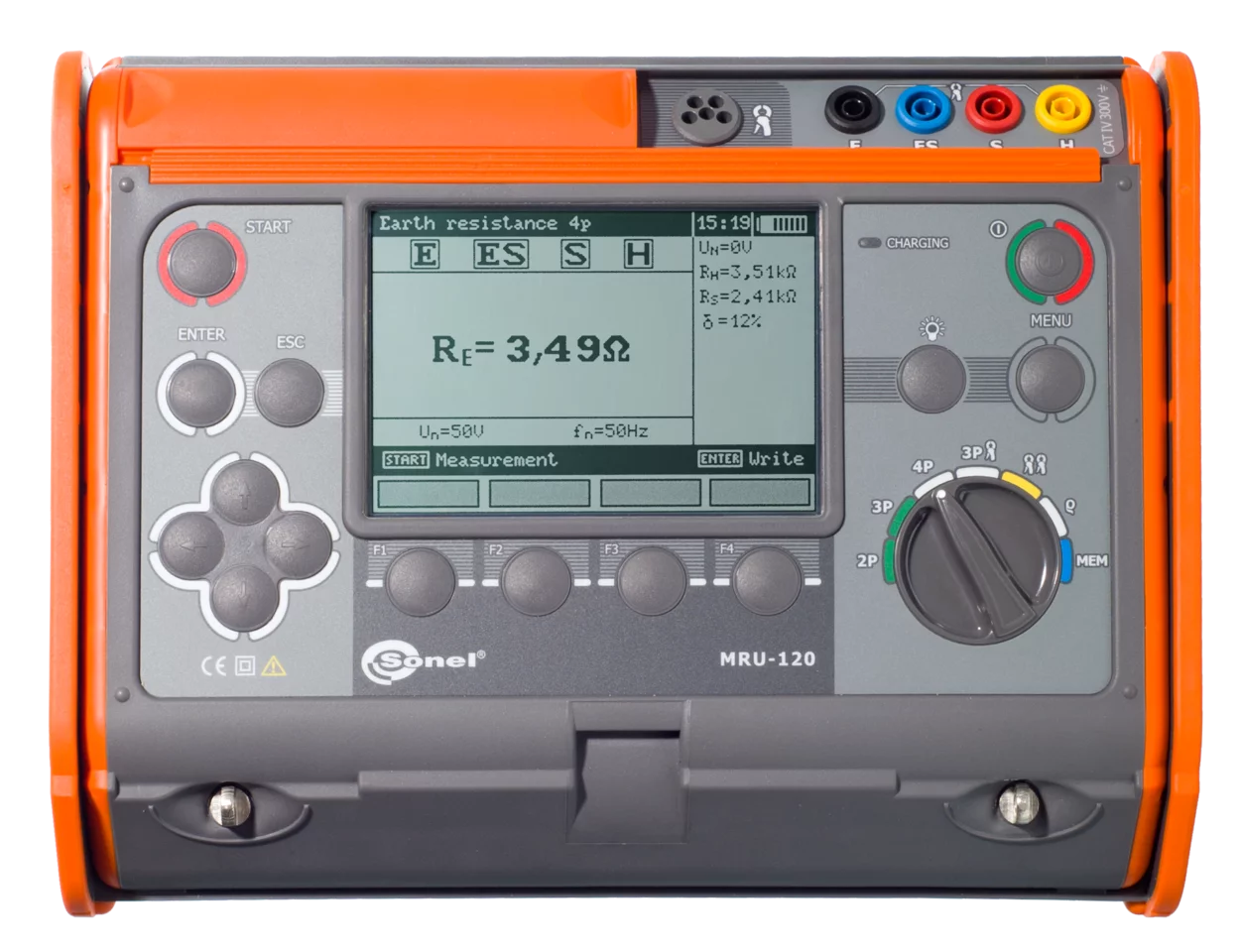

MRU-120

Misuratore della resistenza di terra della resistività del suolo

Metodi di misura

• Metodo a 3 poli e 4 fili - misura di terra con sensori ausiliari
• Metodo a 3 poli con la pinza - misura delle terre multiple
• Metodo con due pinze - misura delle terre quando non è possibile l'utilizzo dei sensori ausiliari
• Resistività del suolo - metodo Wenner
• Resistenza dei conduttori di terra e dei collegamenti equipotenziali con la corrente ≥200 mA con funzione di azzeramento automatico – conforme agli standard EN 61557-4

Caratteristiche aggiuntive

• La corrente di prova di 200 mA - facilita le misure della resistenza di terra su terreni difficili (sabbie, suoli sassosi)
• Misura della resistenza dei sensori ausiliari R_S e R_H
• Misura delle tensioni di interferenza
• Misura con la presenza delle tensioni di interferenza derivanti dalle reti con la frequenza 50 Hz e 60 Hz
• Scelta della tensione di prova (25 V e 50 V)
• Calcolo automatico della resistività del suolo in Ohm metri (Ωm) e Ohm piedi (Ωft)
• Memoria 990 misurazioni (10 banchi da 99 celle)
• Funzione di calibrazione delle pinze
• Orologio in tempo reale (RTC)
• Trasmissione dati al computer
• Indicazione della carica delle batterie

Campi di applicazione

Il misuratore MRU-120 è stato creato per affrontare condizioni di lavoro più severe. Genera la corrente di prova superiore a 200 mA, il che permette di effettuare in modo efficace le misure di terra negli impianti elettrici come stazioni di trasformazione o sottostazioni.

Grazie ai metodi con l'utilizzo delle pinze non è necessario scollegare i raccordi di prova, un procedimento a volte molto noioso e scomodo. Ciò è particolarmente importante nei lavori sugli impianti esposti alle intemperie, dove gli elementi di collegamento spesso sono corrosi od ossidati. L'interfaccia grafica dell'utente fornisce delle letture comprensibili e comunicazioni chiare. Ciò si traduce in un utilizzo veloce e senza problemi.

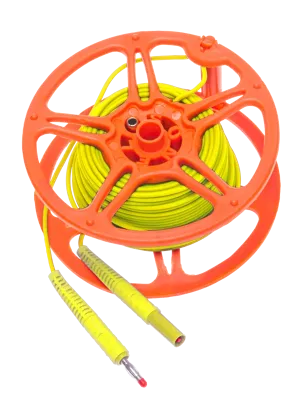

Protezione e apparecchiatura

L'involucro del misuratore MRU-120 garantisce la sicurezza di lavoro sia all'aperto che all'interno degli impianti. Il grado di protezione IP54 protegge l'apparecchio dall'acqua e dai solidi in caso di schizzi o ambienti polverosi. Inoltre, la sua struttura assicura una protezione ottima durante il trasporto e lo spostamento. La sua riccha dotazione di serie permette lo svolgimento della gran parte delle misure - senza necessità dell'acquisto di accessori aggiuntivi. Il misuratore MRU-120 è una soluzione universale che offre un controllo completo di messe a terra.

Funzionalità

I metodi di misura disponibili nello strumento permettono un controllo completo di terre di servizio e di protezione. La funzione della calibrazione dei conduttori di misurazione elimina l'incidenza della loro resistenza sul risultato. Ma è solo l'inizio.

• Il metodo a quattro fili significa una misurazione molto precisa dei valori attesi molto basi della resistenza - elimina la resistenza del conduttore che collega il misuratore alla messa a terra.
• La misura della resistenza dei conduttori di terra e compensativi con la corrente superiore a 200 mA soddisfa i requisiti della norma EN 61557-4.
• Prima di procedere alla misurazione il misuratore controlla se nell'impianto analizzato non ci siano interferenze troppo elevate, che possono indicare ulteriori anomalie.

Memoria e risultati

I risultati possono essere salvati nella memoria dello strumento. Essa è divisa in 10 banchi da 99 celle, ciascuna delle quali corrisponde a una misurazione. Questi risultati possono essere trasferiti molto facilmente al programma Sonel Reader per l'archiviazione oppure ai fini degli studi o delle analisi successive

Altre funzionalità d'esercizio

Assistenza integrata - le illustrazioni ausiliari rappresentano la modalità adeguata di misurazione per ogni metodo.

Correttezza dei collegamenti se il misuratore rileva un errore che rende impossibile una misurazione corretta, ciò viene segnalato nella parte superiore dello schermo con il relativo simbolo della presa di misurazione.

Dati completi di misura - oltre alla misura della resistenza di terra vengono effettuate misurazioni aggiuntive delle interferenze e delle resistenze dei sensori ausiliari. I risultati contengono l'informazione sulla data e sull'ora dello svolgimento della misura, il che facilita la redazione della documentazione di misurazione.
