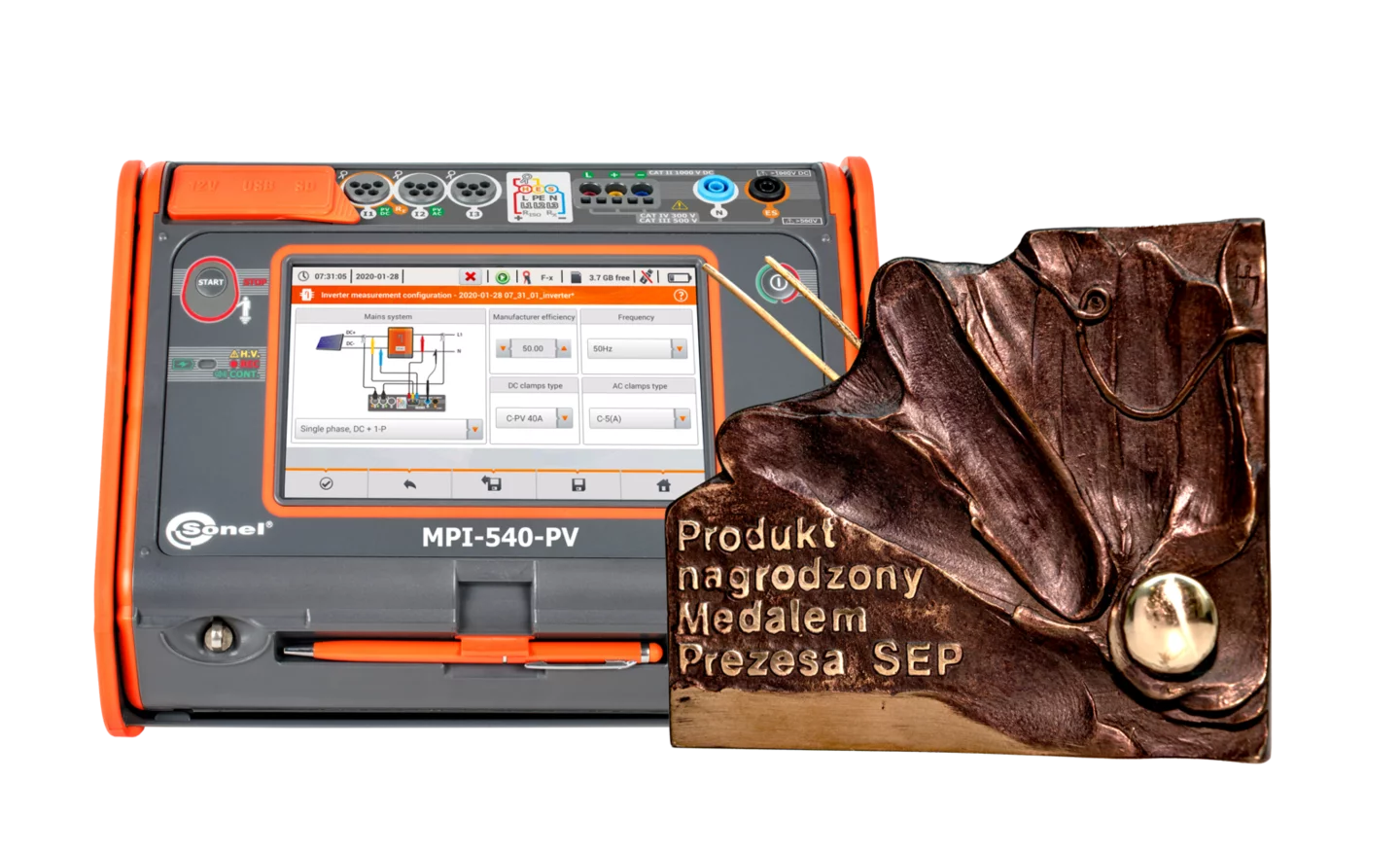

MPI-540-PV

Tester multifunzione dei parametri delle installazioni elettriche

Molto più di uno strumento multifunzione

• Il più grande display touch screen sul mercato (7”) – notevole ergonomia e facilità d’uso
• Memorizzazione su microSD card rimovibile: elevatissima capacità di memoria, ampliabile
• Batteria agli ioni di litio per una operatività prolungata e duratura
• Misure su impianti fotovoltaici in accordo con la norma EN 62446
• Funzionamento con misuratore di energia solare e temperatura
• Realizzazione del rapporto di prova dell’impianto fotovoltaico tramite software Sonel Reports PLUS
• Registratore di rete trifase: diagnostica avanzata dei parametri e della qualità delle linee elettriche
• Visualizzazione in tempo reale dei parametri di rete - valutazione immediata delle condizioni del circuito in esame
• Analisi dei parametri della qualità di rete in accordo con la Classe S della norma EN 61000-4-30
• Funzione Calcolatore delle perdite e dei costi energetici: rapida valutazione delle potenzialità di risparmio
• Verifica di tutti i requisiti per la messa a terra e la protezione contro le scosse elettriche – tutto in uno
• Rapida misura rapida dell’impedenza dell’anello di guasto nelle reti protette da RCD, senza intervento del dispositivo (anche per diversi secondi) – elevato risparmio di tempo nell’esecuzione delle prove
• Configurazione di sequenze automatiche di prova, per ottimizzare ancor di più la durata delle verifiche
• Trasferimento molto rapido delle misure verso il report di prova

Caratteristiche

Lo strumento ha una funzionalità superiore. Combina le capacità di misura di diversi dispositivi, assicurando al contempo una precisione altrettanto buona.

• MPI-540-PV esegue misure su impianti fotovoltaici in accordo con la norma EN 62446:
  • continuità del conduttore di protezione ed equipotenziale,
  • resistenza di terra,
  • resistenza di isolamento sul lato DC,
  • tensione a circuito aperto U_OC,
  • corrente di corto-circuito I_SC,
  • corrente e potenza prodotte sia sul lato DC sia sul lato AC,
  • efficienza di conversione dell’inverter.

• MPI-540-PV può registrare parametri di Power Quality su sistemi a 50/60 Hz in conformità alla Classe S della EN 61000-4-30:
  • tensioni L1, L2, L3 – valori medi nel campo di misura fino a 500 V,

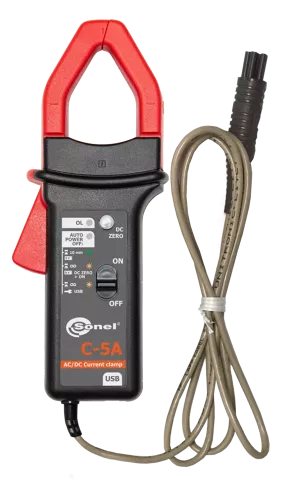

  • correnti L1, L2, L3 –valori medi, misura di corrente fino ad un valore di 3 kA (a seconda dei sensori di corrente utilizzati),
  • frequenza nell’intervallo 40 Hz -70 Hz,
  • potenza attiva(P), reattiva(Q) e apparente(S),
  • fattore di potenza (PF), cosφ, tgφ,
  • armoniche (fino al 40° ordine di tensione e corrente),
  • distorsione armonica totale (THD) di tensione e corrente,
  • registrazione degli eventi per corrente e tensione,
  • flusso energetico – 4 quadranti.
• MPI-540-PV può essere utilizzato per tutte le misure prescritte per la messa in servizio di impianti elettrici in conformità alle normative vigenti:
  • impedenza dell’anello di guasto (anche su circuiti protetti da dispositivi RCD),
  • test dei dispositivi di protezione RCD,
  • resistenza di isolamento,
  • resistenza di terra (metodo di misura a 3 e 4 poli + resistività del terreno),
  • continuità del conduttore di protezione ed equipotenziale,
  • misura di illuminamento,
  • sequenza delle fasi 1-2-3,
  • direzione della rotazione del motore U-V-W

Test automatico di sicurezza

MPI-540-PV consente di verificare la sicurezza delle installazioni elettriche residenziali, commerciali e industriali. Le misure possono essere automatizzate in modo molto semplice con:

• test in modalità automatica dei dispositivi di protezione differenziale RCD
• sequenze automatiche di misura liberamente configurabili dall’operatore
• adattatore opzionale AutoISO-1000C per il test automatico della resistenza di isolamento di cavi multipolari a 3, 4 e 5 conduttori, senza commutazione.

Impianto fotovoltaico sotto controllo

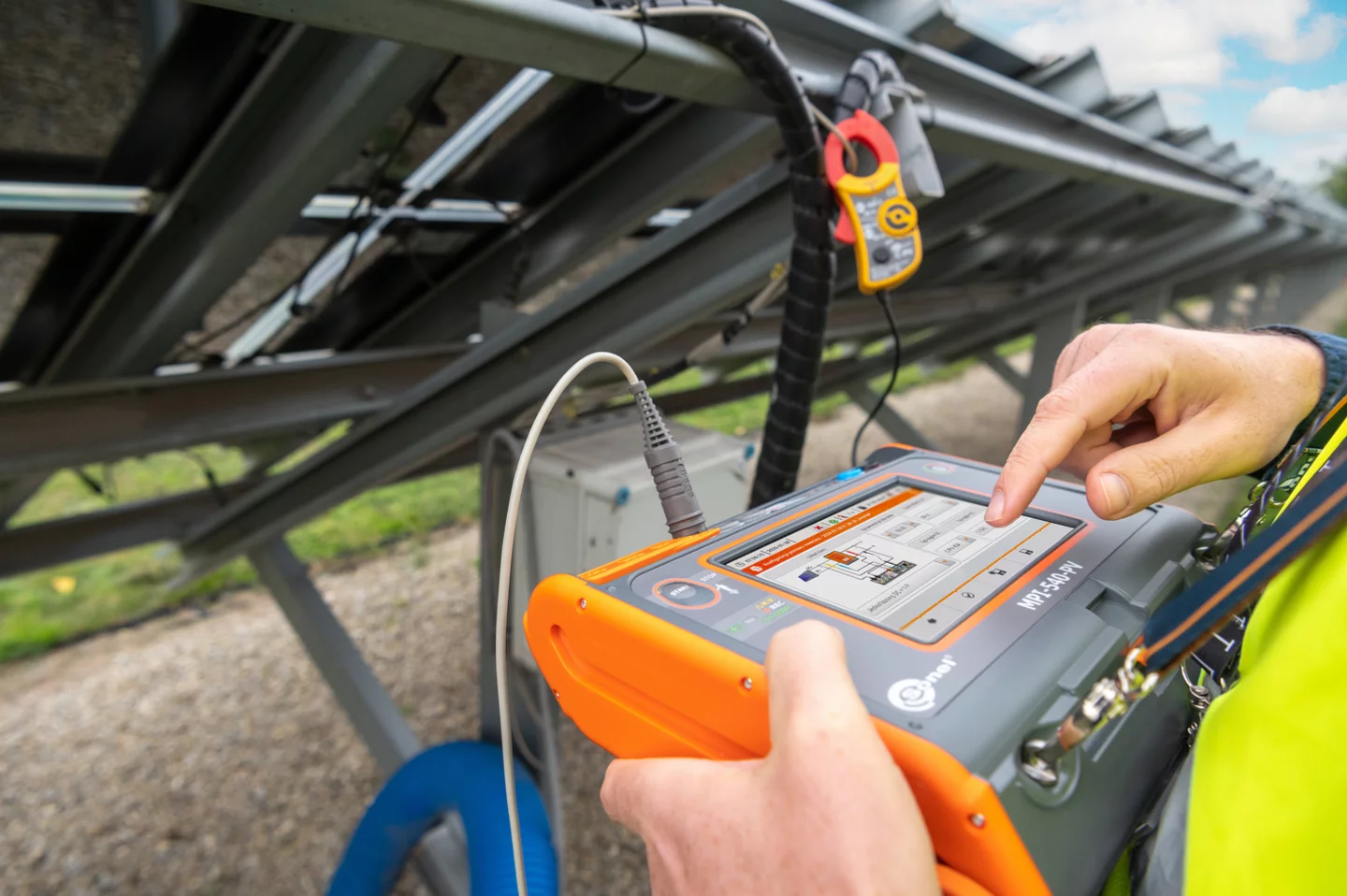

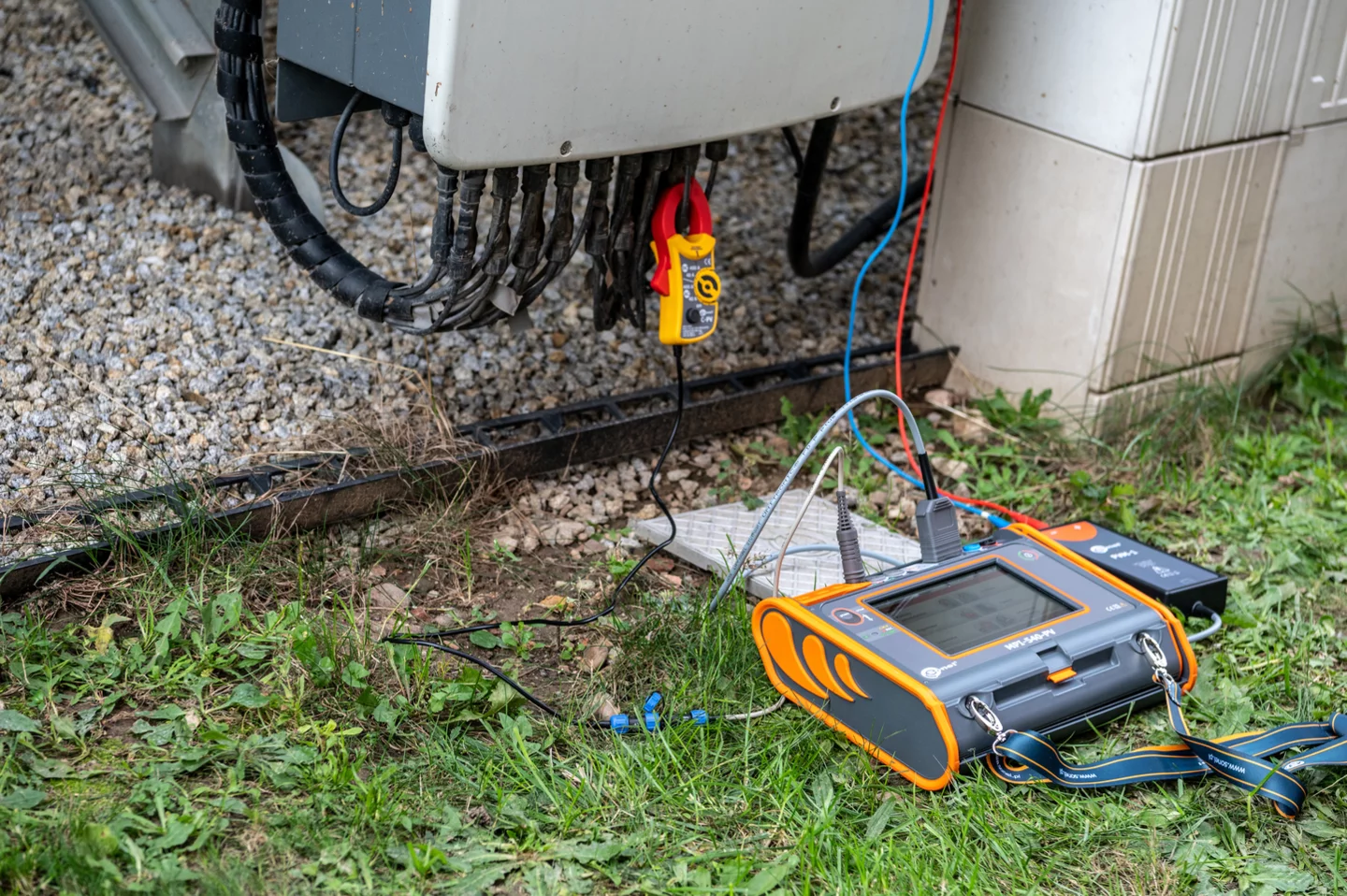

MPI-540-PV è uno strumento estremamente versatile, progettato in particolare per il collaudo degli impianti fotovoltaici. Consente di svolgere una serie completa di test sul lato DC e AC - in conformità con le linee guida della norma EN 62446.

Dopo aver misurato i parametri relativi all’impianto fotovoltaico, lo strumento li converte automaticamente alle condizioni di riferimento STC (Standard Test Conditions). La misura di tensione, corrente e potenza sul lato AC e DC dell’inverter consentono di verificarne l’efficienza. Il software Sonel Reports PLUS consente di creare un rapporto di prova dell’impianto FV contenente i risultati di misura salvati in memoria.

Registratore trifase dei parametri di rete

Lo strumento integra la funzione di Registratore trifase dei parametri di rete e delle armoniche con visualizzazione in modalità LIVE e salvataggio in memoria dei parametri della rete elettrica in esame, quali: tensione, corrente, potenza, armoniche e THD. Lo strumento consente la lettura dei parametri selezionati e la loro presentazione grafica sul display in tempo reale. Questi parametri vengono misurati e visualizzati in contemporanea con la registrazione sulla scheda di memoria microSD. In modalità LIVE, l’operatore può visualizzare:

• forme d’onda di tensione e corrente (funzione oscilloscopio),
• grafico di andamento nel tempo di tensione e corrente,
• diagramma vettoriale (phasor),
• tabulato numerico di svariati parametri elettrici,
• istogramma delle armoniche di tensione e corrente, fino 40° ordine

Facilità di lettura

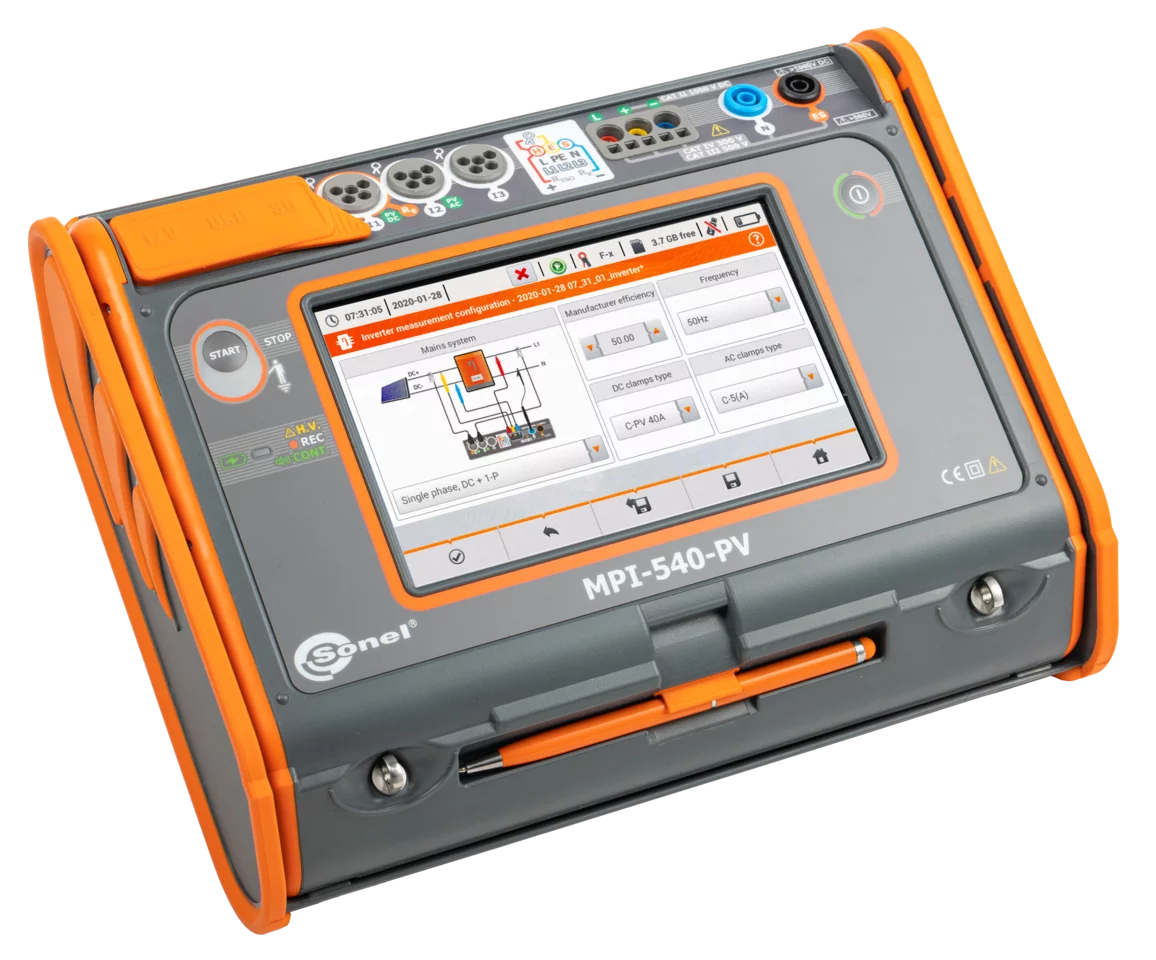

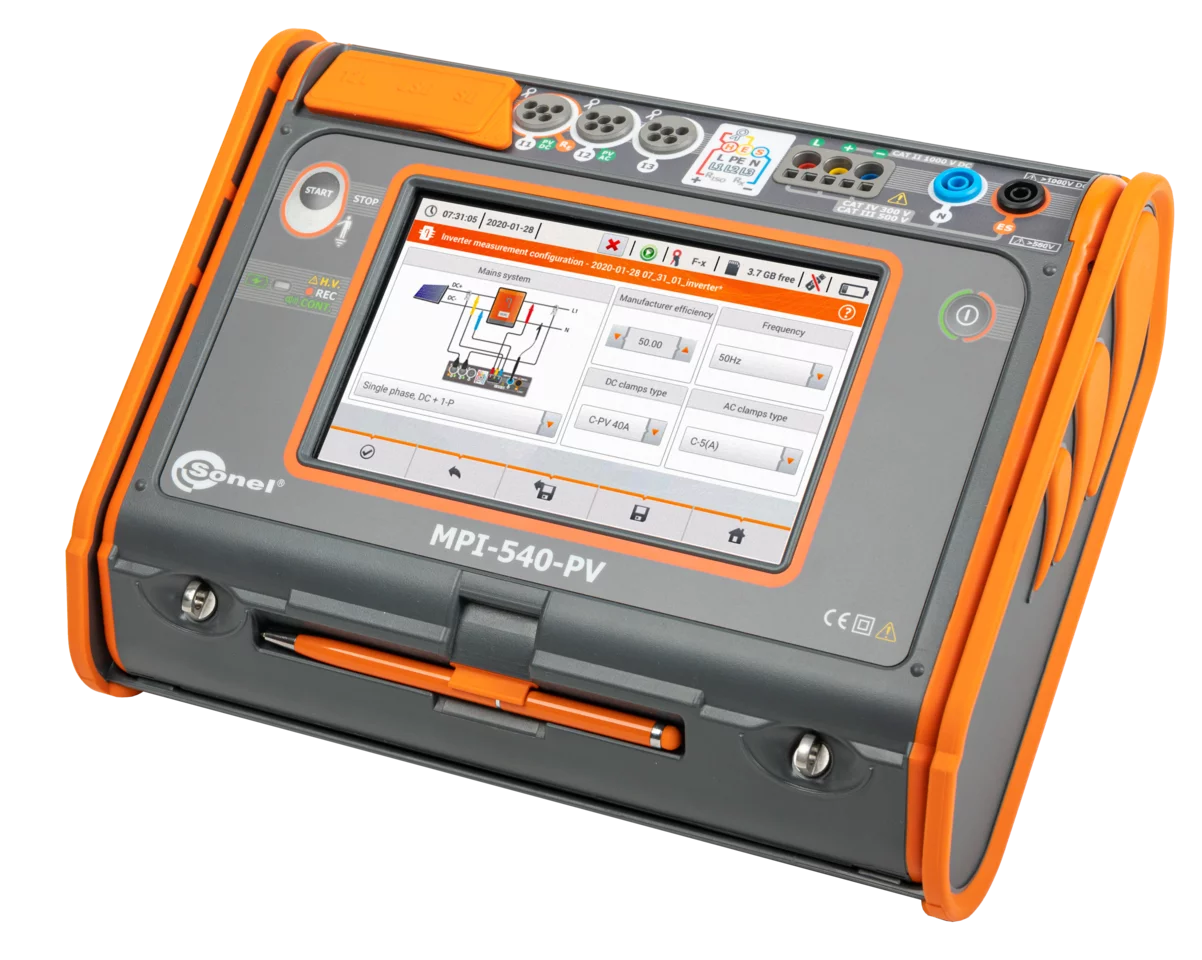

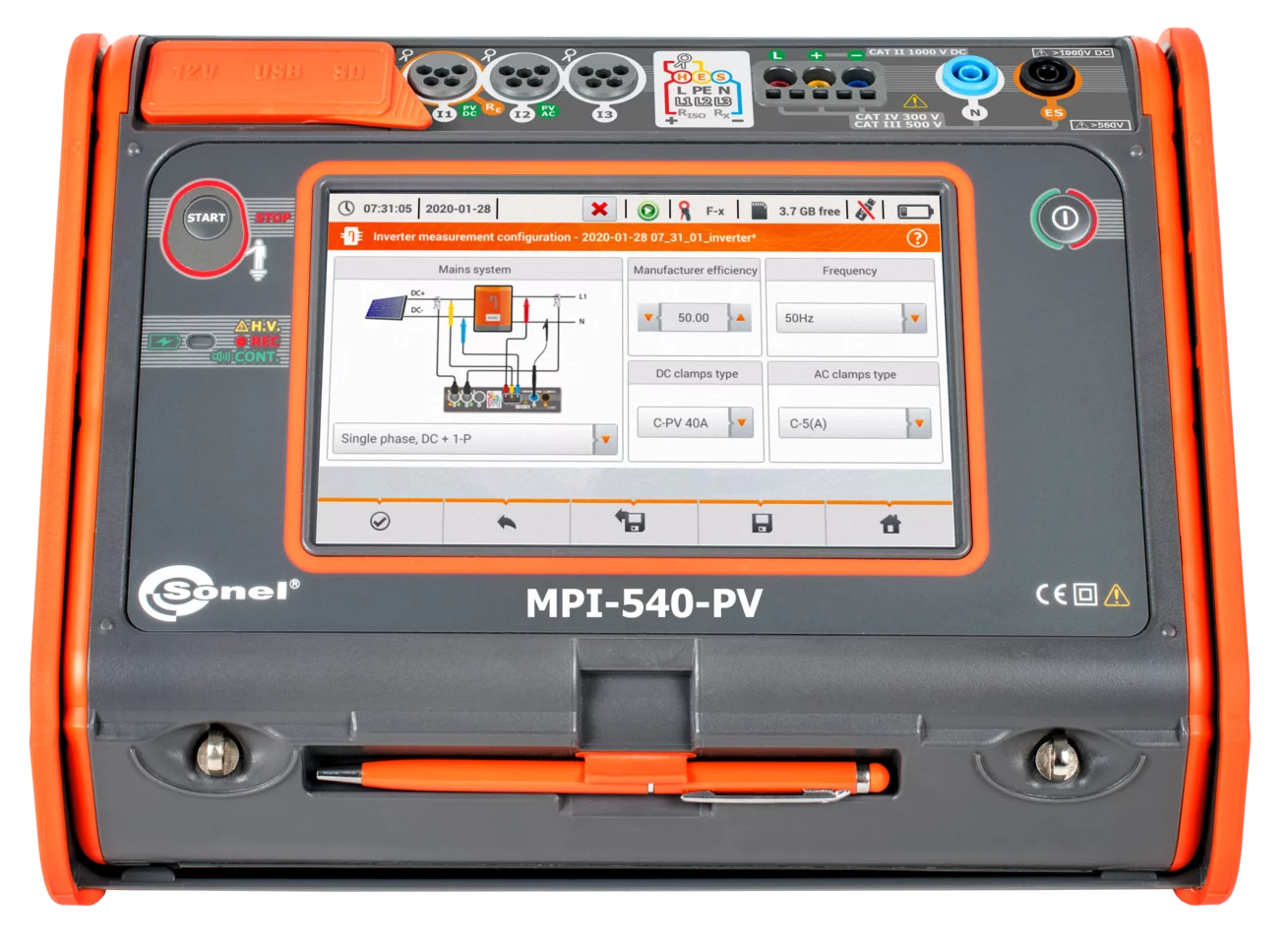

Lo strumento è dotato di un display touch screen TFT LCD a colori con una risoluzione di 800x480 pixel e una diagonale di 7”, che consente una comoda operatività e una facile lettura dei parametri e delle forme d’onda visualizzate. Questa ampia dimensione del display consente di visualizzare molte informazioni, in qualsiasi momento durante l’utilizzo. Il pannello frontale è visibile in ogni condizione di lavoro, anche grazie all’adeguata dimensione di icone e simboli. Il pennino touch in dotazione consente di lavorare anche con guanti dielettrici di sicurezza.

Guida in linea di aiuto

ll display presenta finestre di aiuto che integrano schemi e connessioni di misura. Grazie a queste caratteristiche l’operatore può facilmente e velocemente controllare e accertare la correttezza delle connessione realizzate, a seconda del tipo di misura da eseguire e del circuito del sistema in esame.

Elevata adattabilità a condizioni ambientali difficili

MPI-540-PV possono operare in condizioni ambientali difficili. La  protezione contro la penetrazione di polvere e acqua è assicurata da un involucro unico con un grado di protezione IP51. Sono resistenti ai danni meccanici e il design particolare permette di proteggere il touch screen ruotando il coperchio scorrevole dal retro al fronte del corpo dello strumento. Oltre a essere protetto contro gli urti, questo design è ideale per essere trasportato ed utilizzato in diverse posizioni e luoghi.

Comunicazione e software

Una caratteristica molto importante è costituita dall’elevata disponibilità di  sistemi di comunicazione e di interfacciamento con il software esterno. È possibile trasferire i dati di misura al computer tramite connessione diretta USB, tramite microSD card rimovibile o tramite comunicazione wireless (Bluetooth, Wi-Fi).

Per la creazione del report contenente le misure e le verifiche per la protezione contro le scosse elettriche, è disponibile il software Sonel Reports PLUS. Il download ed il salvataggio dei dati nei formati più comuni, stampa compresa, sono realizzabili con il software gratuito Sonel Reader. Sonel Analysis (anch’esso gratuito) viene utilizzato per leggere e analizzare i dati salvati con la funzione Registratore dei parametri di rete ed armoniche.
