Многофункциональный измеритель параметров электрической сети Sonel MPI-540 предназначен для проверки домашних и промышленных электроустановок. С помощью прибора можно выполнить измерения, результаты которых определяют состояние безопасности оборудования. Кроме того, пользователь может регистрировать параметры электрической сети, находясь на том же объекте. Это позволяет контролировать качество электрической энергии, а также измерять параметры защиты от поражения током при использовании одного универсального прибора.

Значительно автоматизировать измерения позволяет функция тестирования выключателей дифференциального тока (УЗО) в режиме Auto, а также предварительно запрограммированная производителем последовательность измерений (т.н. автотест), который таже можно дополнить собственной последовательностью. Выполнить автоматическое измерение сопротивления изоляции 3-, 4-, и 5-жильных кабелей позволяет адаптер AUTO ISO-1000C.

Гораздо больше, чем многофункциональный измеритель

Наибольший (7”) сенсорный экран на рынке – исключительная эргономика и простота эксплуатации
Съемная карта памяти microSD – легко увеличить емкость памяти
Аккумулятор Li-Ion – более длительное время работы измерителя
Трехфазный регистратор параметров электрической сети – передовая диагностика качества электроэнергии
Считывание текущих параметров сети – мгновенная оценка тестируемого объекта
Измерение параметров по классу S стандарта PN-EN 61000-4-30 – высокая точность измерений
Калькулятор потерь энергии – быстрая диагностика потенциальной экономии
Измерение всех параметров защиты от поражения электрическим током - один прибор вместо нескольких
Быстрое измерение петли короткого замыкания в цепи с УЗО без его срабатывания (до нескольких секунд) – экономия времени
Автотесты - возможность выполнения последовательности автоматических измерений - упрощение измерений
Быстрый путь от измерений до отчета - экономия времени

Особенности

Измеритель характеризуется неординарными возможностями в области функциональности. Он соединяет в себе измерительные возможности нескольких устройств, обеспечивая при этом одинаково хорошую точность.

Прибор MPI-540 может регистрировать параметры качества электрической энергии 50/60 Гц по классу S стандарта EN 61000-4-30:
- напряжения L1, L2, L3 – средние значения в диапазоне до 500 В,
- токи L1, L2, L3 – средние значения, измерение в диапазоне до 3 кА (в зависимости от используемых токовых клещей),
- частоту в диапазоне 40 Гц – 70 Гц,
- активную (P), реактивную (Q), полную (S) мощность,
- коэффициент мощности (PF), cosφ, tgφ,
- гармоники (до 40-й в напряжении и токе),
- коэффициент гармонических искажений THD тока и напряжения,
- регистрация событий для тока и напряжения,
- поток энергии – 4 квадранта.
С помощью прибора MPI-540 можно выполнять все приемо-сдаточные испытания в электрических сетях, согласно действующих правил:
- импеданс петли короткого замыкания (также в цепях с УЗО),
- параметры УЗО,
- сопротивление изоляции,
- сопротивление заземления (4 метода измерения + измерение удельного сопротивления грунта),
- непрерывность защитных и выравнивающих соединений,
- освещенность,
- тест последовательности фаз,
- тест направления вращения электродвигателя.

Контроль безопасности электрической сети

Благодаря прибору можно контролировать домашние и промышленные электрические сети с точки зрения их безопасности. Измерения можно очень легко автоматизировать с помощью:

режима Auto для тестирования дифференциальных выключателей (УЗО),
автотесты - любая конфигурация последовательности измерений.
адаптера AutoISO-1000C для измерения сопротивления изоляции 3-, 4- и 5-жильных кабелей.

Комплексный анализ параметров сети

Встроенный трехфазный регистратор позволяет наблюдать за текущим состоянием сети и регистрировать параметры, такие как напряжения, токи, мощности, гармоники, THD. Измеритель позволяет считывать выбранные величины и отображать их на экране в виде графиков в реальном времени. Измеренные параметры, независимо от регистрации, сохраняются на карте памяти. Прибор может представлять:

графики сигналов напряжения и тока (осциллограммы),
графики изменений напряжения и тока во времени,
векторную диаграмму,
результаты измерений множества параметров в виде таблицы,
диаграммы гармоник тока и напряжения.

Простота считывания

Прибор оснащен цветным сенсорным ЖК дисплеем с диагональю 7”и разрешением 800x480 пикселей. Это гарантирует удобство в работе и простоту считывания параметров и сигналов, меняющихся во времени. Большой экран означает большее количество информации, доступной при эксплуатации измерителя. Интерфейс удобен для чтения в любых условиях – благодаря соответствующему размеру отображаемых символов. Прилагаемый стилус также позволяет работать в диэлектрических перчатках.

Встроенная справочная система

Прибор содержит встроенные справочные экраны со схемами измерений. Благодаря этому можно легко и быстро узнать, как правильно собрать данную цепь в зависимости от типа выполняемого измерения.

Повышенная устойчивость к условиям окружающей среды

Измеритель MPI-540 отлично справится с суровыми условиями окружающей среды. Защиту от проникновения пыли и воды обеспечивает уникальный корпус со степенью защиты IP51. Он устойчив к механическим повреждениям, а специальная конструкция позволяет просто защитить дисплей путем сдвигания крышки корпуса. Кроме обеспечения надежной защиты от повреждений, корпус также позволяет удобно переносить и работать с прибором в любых положениях.

Связь и программное обеспечение

Преимуществом прибора является множество интерфейсов связи и совместимость с внешним программным обеспечением. Через порт USB, сменную карту памяти SD или с помощью беспроводной связи (Bluetooth, Wi-Fi) можно передавать данные измерений в компьютер. Для создания отчета об испытаниях в сфере защиты от поражения током, необходимо воспользоваться программой Sonel Pomiary Elektryczne (Электрические Измерения). Запись загруженных данных в самые распространенные форматы и печать обеспечивает программа Sonel Reader.

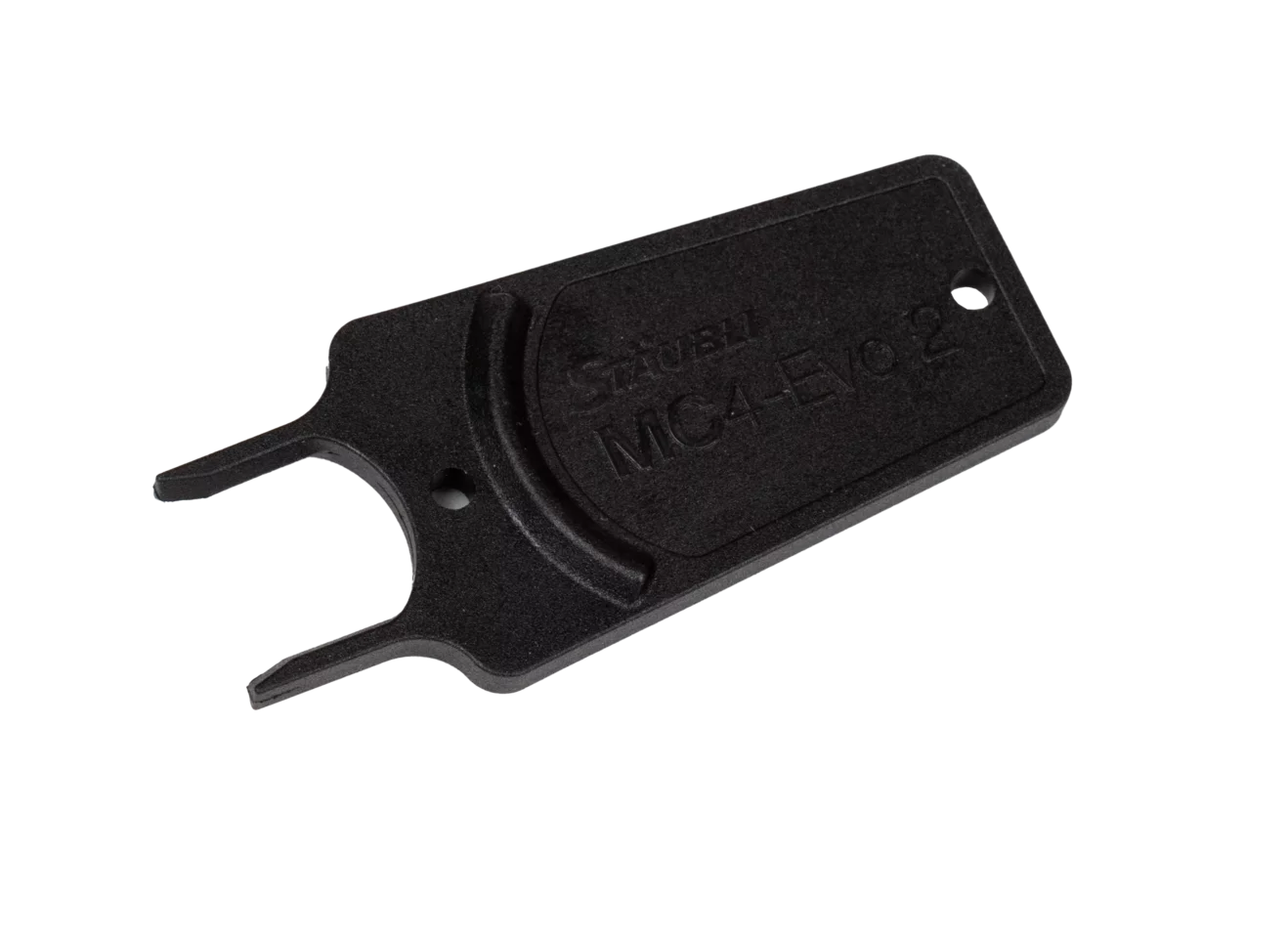

ZG-1 Chiave per connettori MC4

Opis

Dane techniczne

Opinie

Pasuje do

ZG-1

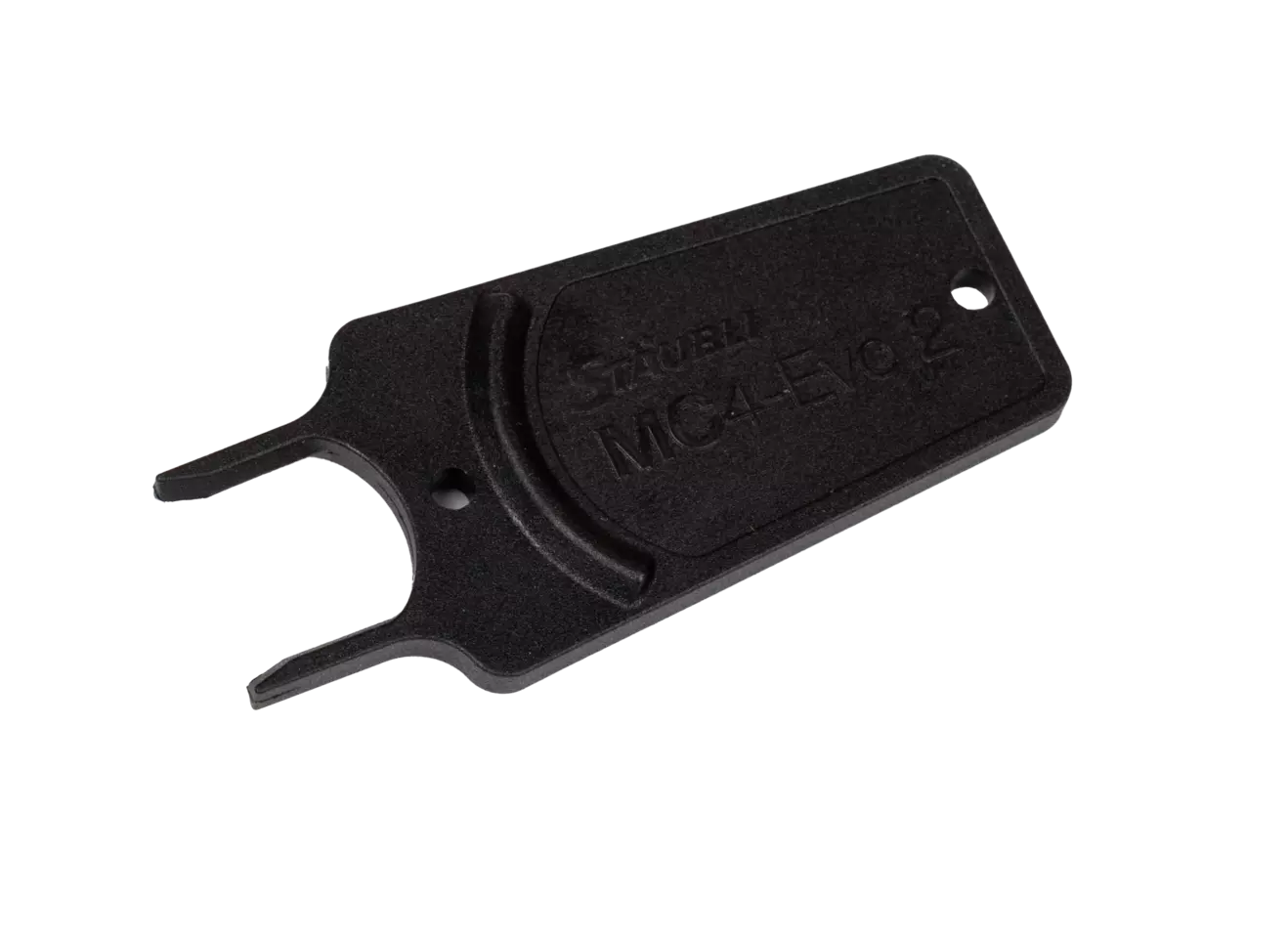

Chiave per connettori MC4
