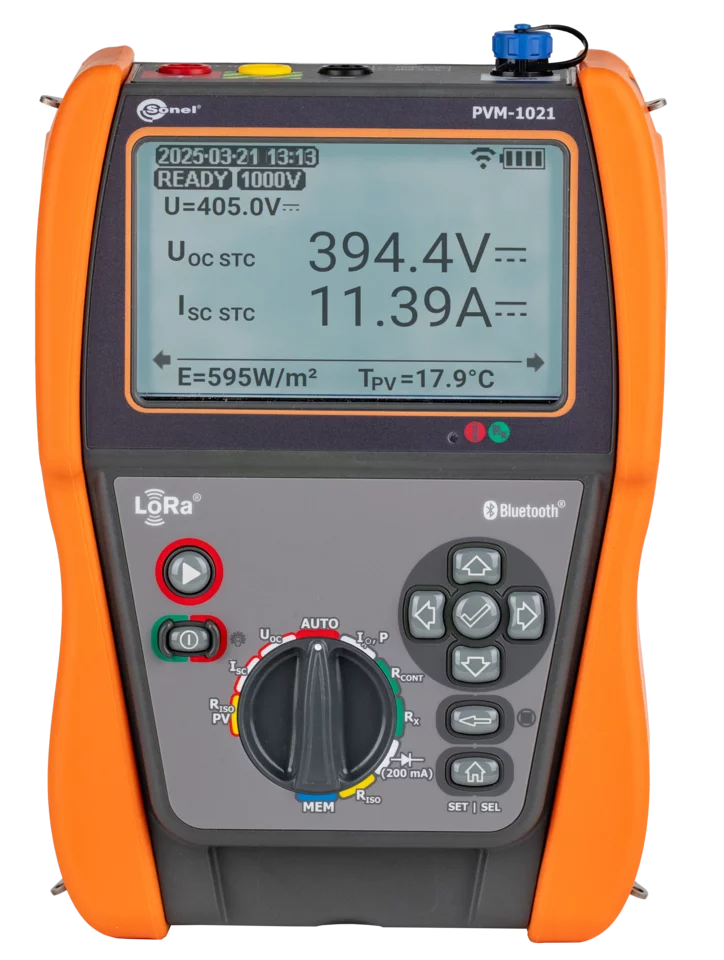

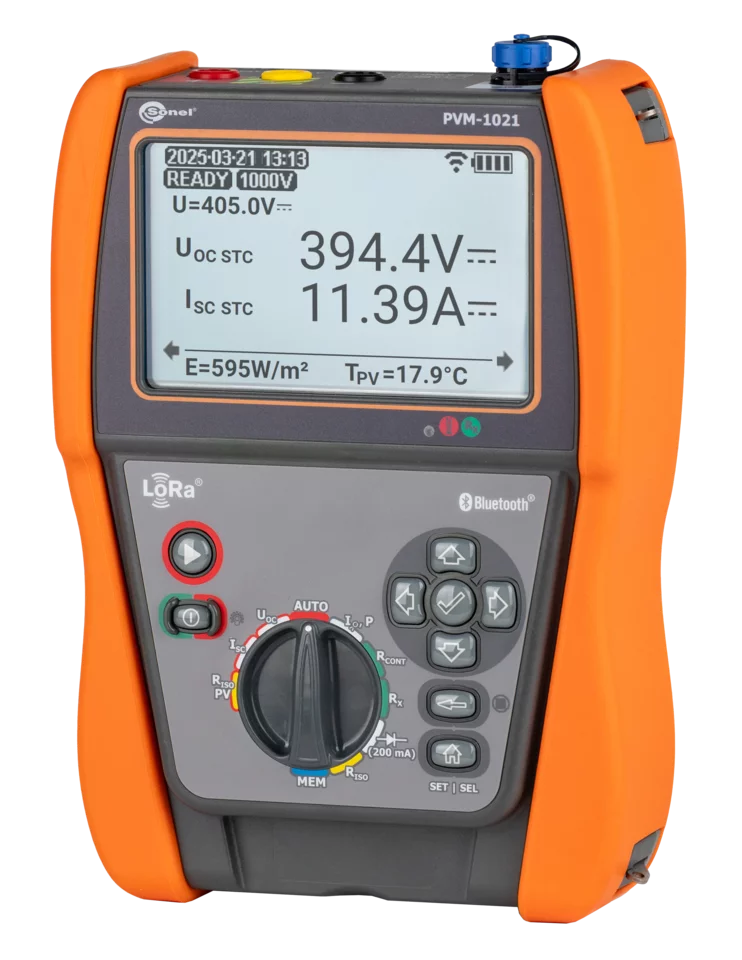

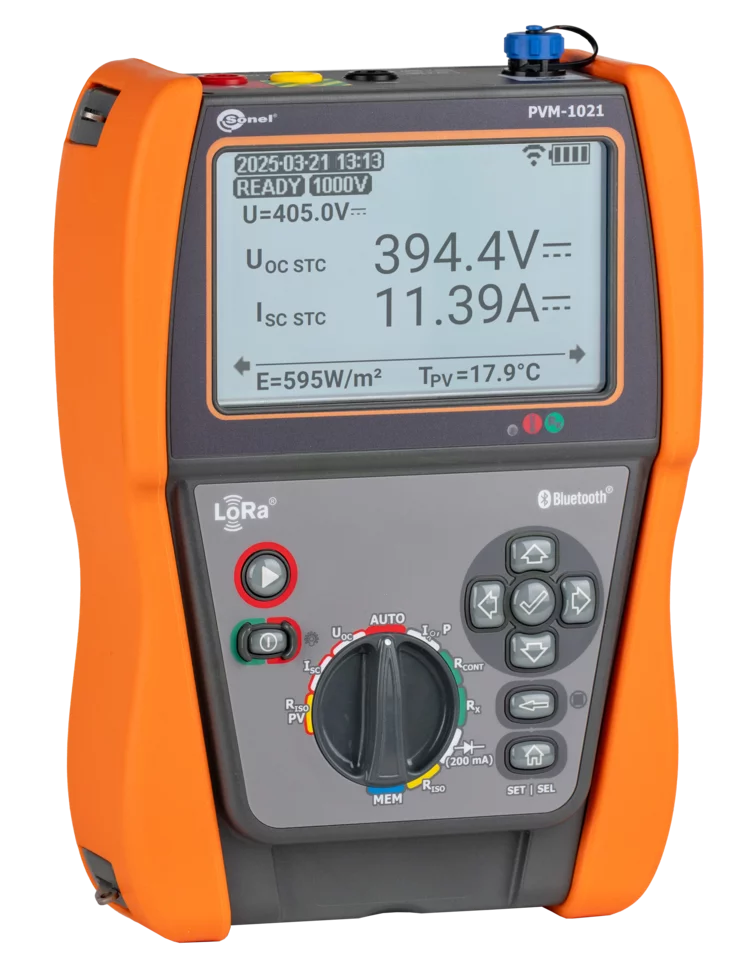

PVM-1021

Misuratore per impianti fotovoltaici

Caratteristiche

• Consente di eseguire misure di categoria 1 secondo lo standard EN 62446-1.
• Modalità AUTO che esegue una sequenza di misurazioni dopo aver premuto il pulsante START.

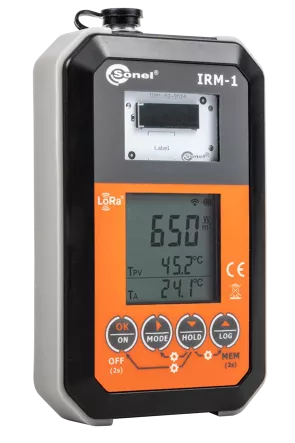

• Permette la conversione dei parametri in condizioni STC secondo EN IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
• Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
• L’interfaccia radio LoRa integrata assicura la cooperazione con il misuratore IRM-1 su lunghe distanze.
• Modulo Bluetooth integrato per la comunicazione con il PC.
• Ampia memoria di misura: 100 oggetti con 40 celle ciascuno.
• Display e pulsanti retroilluminati.

Parametri misurati

• Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1000 V DC.
• Tensione RMS della linea d trasmissione AC fino a 600 V compresa la misura della frequenza.
• Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 20 A DC.
• Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500 o 1000 V, misurazione simultanea di due valori R_ISO+ e R_ISO-.
• Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500 o 1000 V
• Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA
• Misura della resistenza con bassa corrente, segnalazione acustica e visiva.
• Misura della corrente di esercizio del pannello fotovoltaico e della corrente alternata – il tutto con pinze esterne.
• Misura della potenza AC/DC.
• Test diodi con corrente di 200 mA, rilevamento automatico della polarità.
• Test diodi di blocco con tensione da 1000 V DC.

Tenuta e durata

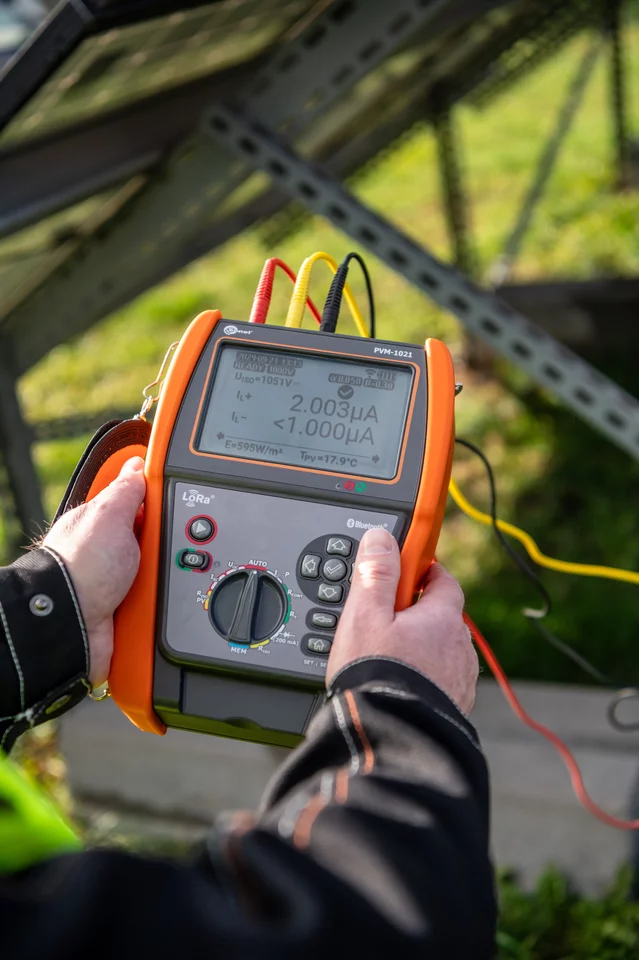

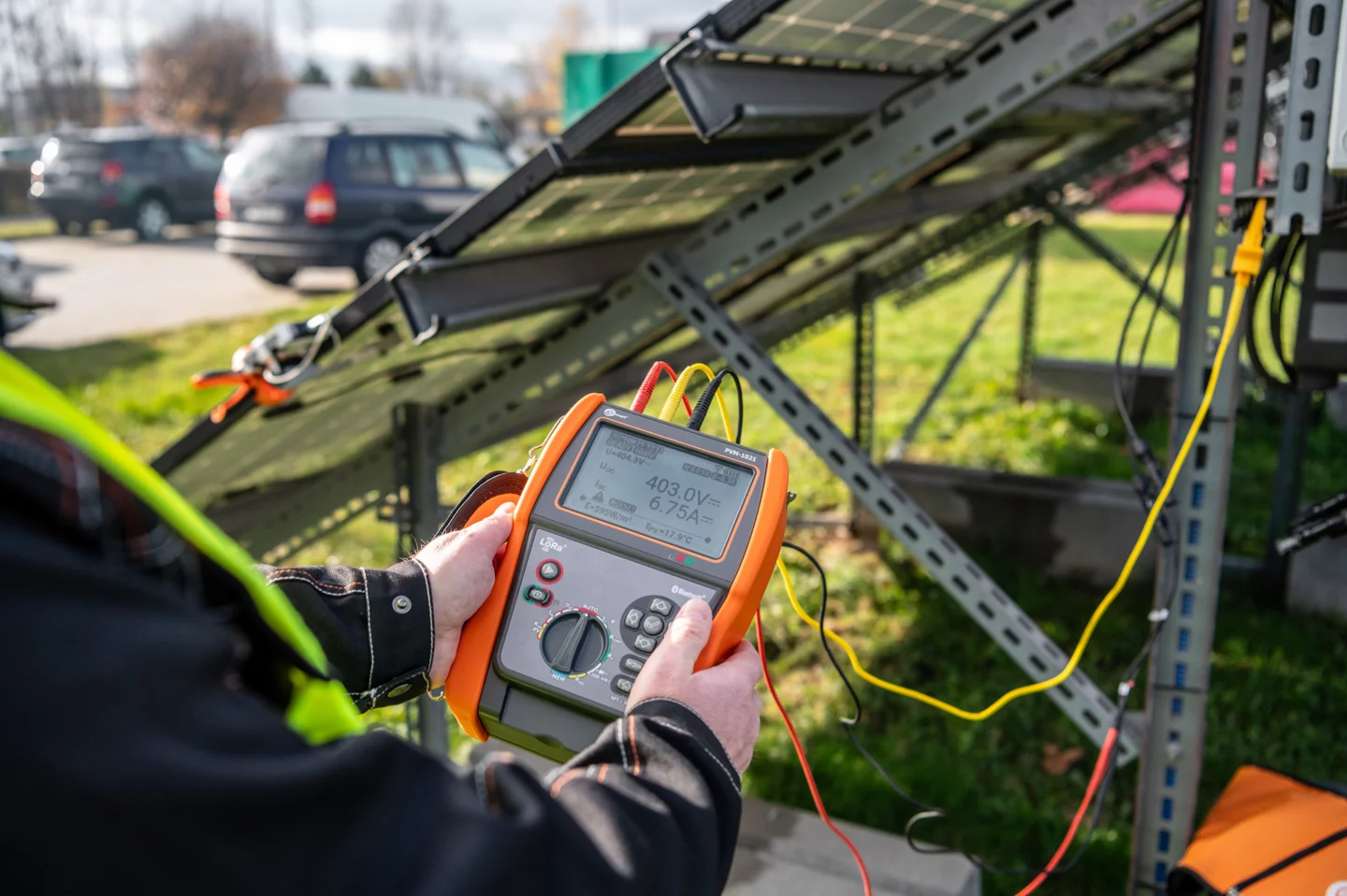

Il misuratore supera brillantemente l’esame in condizioni ambientali difficili. IP54. Questo è particolarmente importante quando si misurano gli impianti fotovoltaici, che per definizione sono situati in spazi aperti.

Comunicazione e software

I dati di misurazione del PVM-1021 possono essere trasferiti al computer utilizzando la comunicazione wireless Bluetooth. Il salvataggio dei dati scaricati nei formati più comuni e la stampa sono forniti da Sonel Reader. Per generare un rapporto dei test di protezione dalle scosse elettriche utilizzare il software opzionale Sonel Reports PLUS.

Per problemi di reSYNC

Può capitare che nel corso delle misurazioni il misuratore master si allontani dall’IRM-1 tanto che la comunicazione tra di loro si perda. Se le misurazioni continuano, dopo il ripristino della connessione, i risultati verranno integrati con parametri ambientali, che nel frattempo sono stati registrati dall’IRM-1 nella sua memoria cache e convertiti in condizioni STC.
