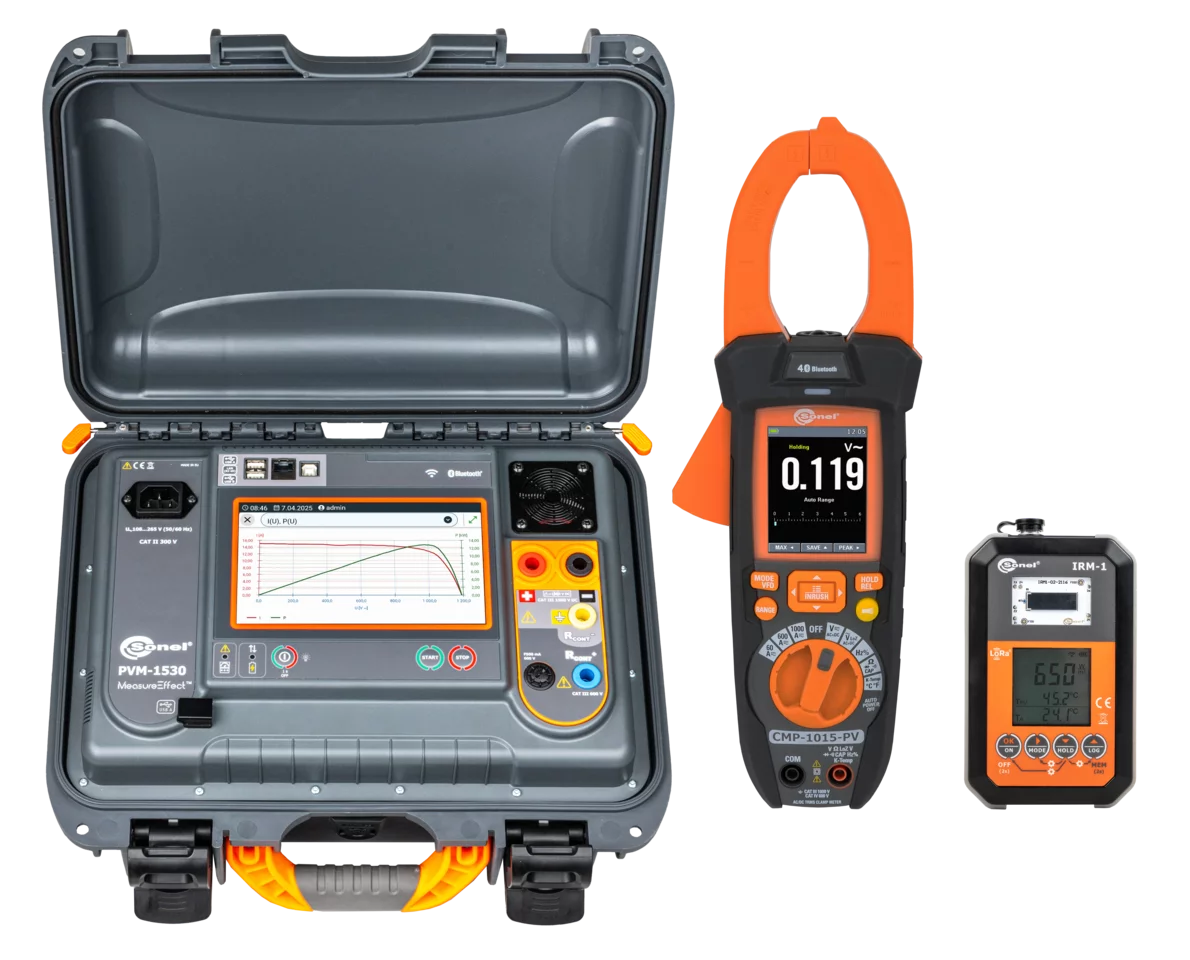

PVM-1530 Pro

Misuratori per impianti fotovoltaici

PVM-1530 | Características

• Consente di eseguire misure di categoria 1 secondo lo standard IEC 62446-1.
• Consente di misurare le caratteristiche I-U per la categoria 2 secondo la norma IEC 62446-1.
• Possibilità di definire procedure di misurazione.
• Permette la conversione dei parametri in condizioni STC secondo IEC 60891 grazie alla cooperazione con il misuratore di energia solare e temperatura IRM-1.
• Funzione reSYNC – completamento automatico dei risultati con parametri ambientali e la loro conversione in condizioni STC dopo aver ristabilito la connessione con IRM-1.
• L’interfaccia radio inclusa garantisce la cooperazione con il misuratore IRM-1 su lunghe distanze.
• Modulo Bluetooth e Wi-Fi integrato per la comunicazione con dispositivi esterni.
• Ampia memoria di misura sotto forma di struttura.
• Ampio display touch per una buona visibilità alla luce diretta del sole.

PVM-1530 | Parametri misurati

• Misurazione delle caratteristiche I-U e P-U. Conversione in condizioni STC.
• Tensione a circuito aperto di un pannello fotovoltaico o di una catena di pannelli fino a 1500 V DC.
• Tensione RMS della linea d trasmissione AC fino a 1000 V compresa la misura della frequenza.
• Corrente di cortocircuito di un pannello fotovoltaico o di una catena di pannelli fino a 40 A DC.
• Resistenza di isolamento dei pannelli fotovoltaici – tensione di misurazione 250, 500, 1000, 1500 V DC, misurazione simultanea di due valori R_ISO+ e R_ISO-.
• Resistenza di isolamento dei circuiti AC – tensione di misura 250, 500, 1000 V DC.
• Resistenza della continuità dei collegamenti di protezione ed equipotenziali con corrente di ±200 mA.
• Misura della corrente di esercizio dei pannelli fotovoltaici e della corrente alternata – tutto con il misuratore CMP-1015-PV.
• Misura della potenza AC/DC.
• Test diodi di bypass, rilevamento automatico della polarità.
• Test diodi di blocco con tensione da 1000, 1500 V DC.

PVM-1530 | Misurazioni di cat. 1 e caratteristiche I-U

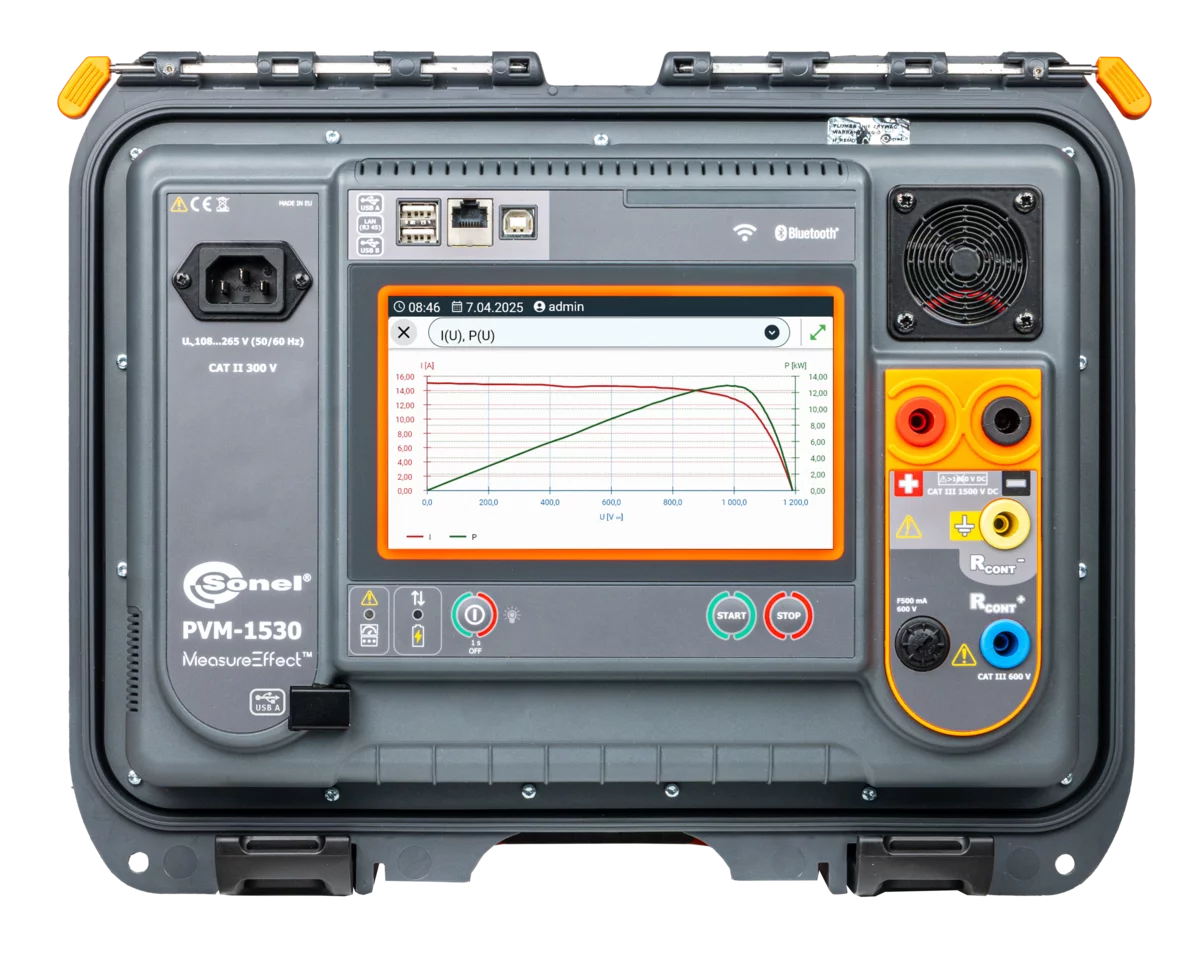

Il PVM-1530 è il primo misuratore per impianti fotovoltaici fino a 1500 V con un numero così elevato di funzioni di misura. La loro selezione viene effettuata utilizzando il touch screen. Lo schermo è grande, colorato e dotato di una forte retroilluminazione, per cui il funzionamento in piena luce solare non è un problema. L’ampia memoria strutturale riduce significativamente il tempo necessario per preparare la documentazione post-misura.

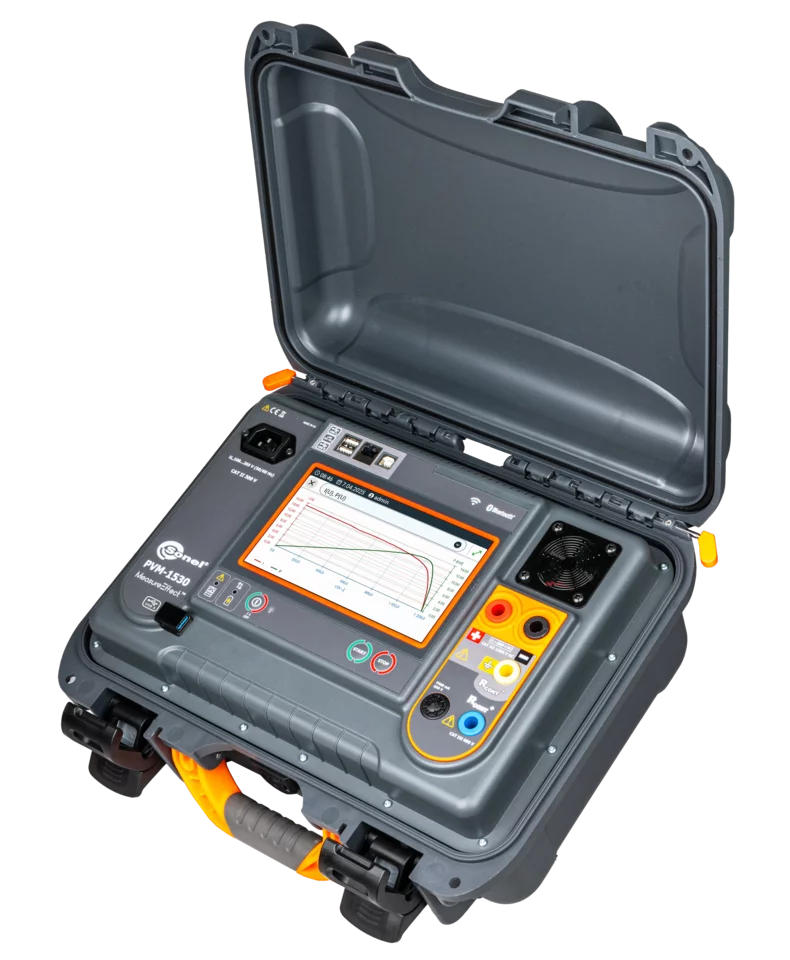

PVM-1530 | Tenuta e durata

I misuratori superano brillantemente l’esame in condizioni ambientali difficili. La custodia sotto forma di valigetta del PVM-1530 è robusta ed ermetica quando è chiusa, per garantire facilmente la protezione del misuratore durante la misurazione.

PVM-1530 | Comunicazione e software

I dati di misurazione del PVM-1530 possono essere trasferiti al computer utilizzando la comunicazione via cavo e wireless. Il salvataggio dei dati scaricati nei formati più comuni e la stampa sono forniti da Sonel Reader. Per generare un rapporto dei test di protezione dalle scosse elettriche utilizzare il software opzionale Sonel Reports Plus.

PVM-1530 | Per problemi di reSYNC

Può capitare che nel corso delle misurazioni il misuratore PVM-1530 si allontani dall’IRM-1 tanto che la comunicazione tra di loro si perda. Se le misurazioni continuano, dopo il ripristino della connessione, i risultati verranno integrati con parametri ambientali, che nel frattempo sono stati registrati dall’IRM-1 nella sua memoria cache e convertiti in condizioni STC.

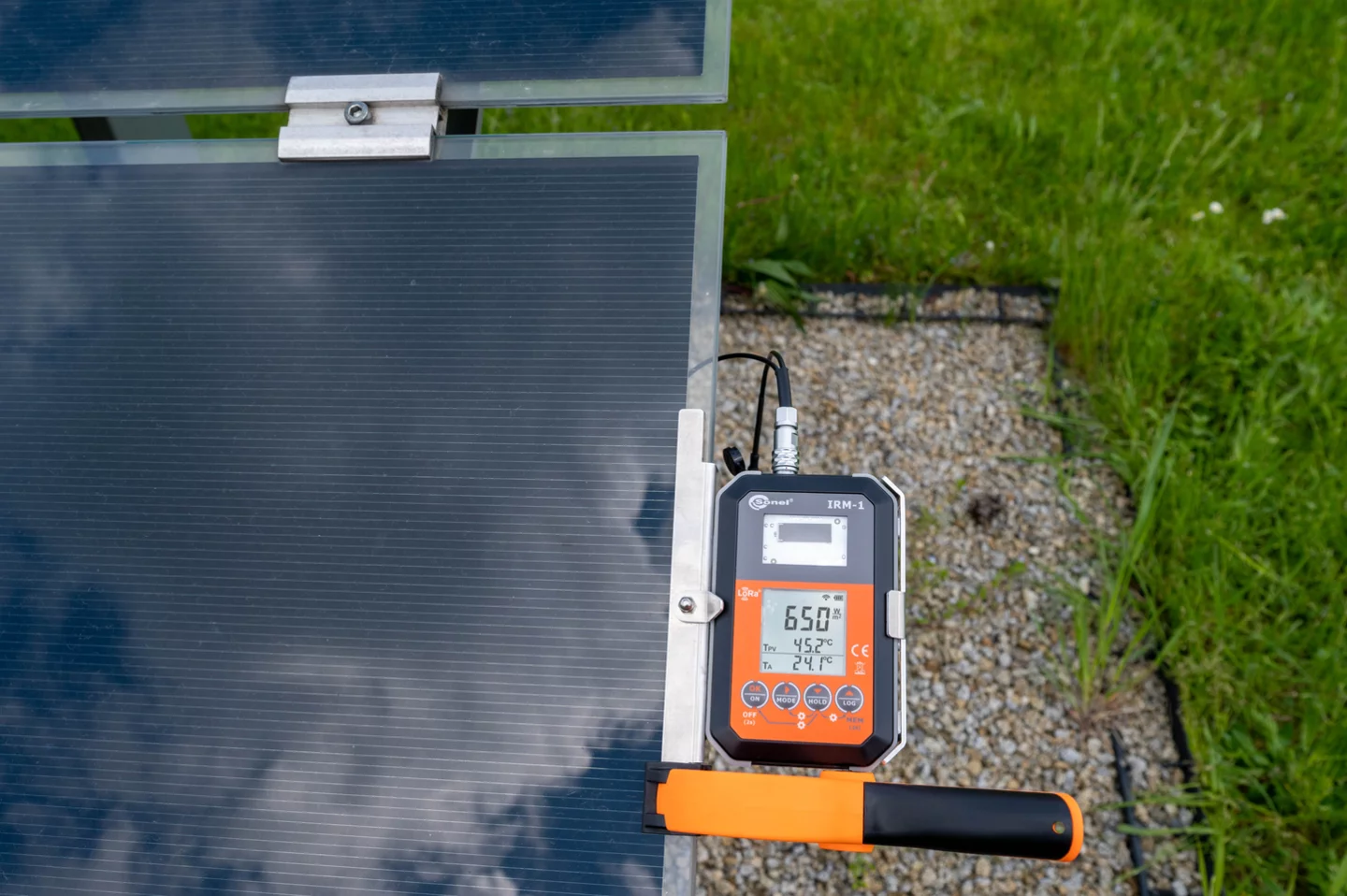

IRM-1 | Caratteristiche

• Misura dell’insolazione e della temperatura.
• Interfaccia LoRa per la comunicazione con il misuratore master – portata molto più ampia del Bluetooth!
• Sincronizzazione automatica dei dati con il misuratore master con la funzione reSYNC.
• Bussola e sensore di inclinazione integrati.
• Registratore incorporato che può essere utilizzato per registrare l’insolazione prima di costruire un impianto fotovoltaico, così come per misurare l’ombreggiamento degli impianti esistenti.
• Ampia memoria di misura: 999 celle cache e 5000 registrazioni fino a esaurimento della memoria (registrazione una tantum) con possibilità di sovrascrittura (registrazione continua).

IRM-1 | Parametri misurati

• Intensità solare (irraggiamento) in W/m² o BTU/ft²h.
• Temperatura del pannello fotovoltaico in °C o °F.
• Temperatura ambiente in °C o °F.
• Angolo di inclinazione dei pannelli.
• Orientamento dei pannelli grazie alla bussola incorporata.

IRM-1 | Tenuta e durata

Il misuratore supera brillantemente l’esame in condizioni ambientali difficili. IP65. Questo è particolarmente importante quando si misurano gli impianti fotovoltaici, che per definizione sono situati in spazi aperti.

IRM-1 | Comunicazione e software

I dati di misurazione dell’IRM-1 possono essere trasferiti al PC tramite la porta USB. Inoltre, il dispositivo dispone di un’interfaccia wireless LoRa (ang. Long Range) integrata, che consente lo scambio automatico di dati con un misuratore master, anche a lunga distanza.

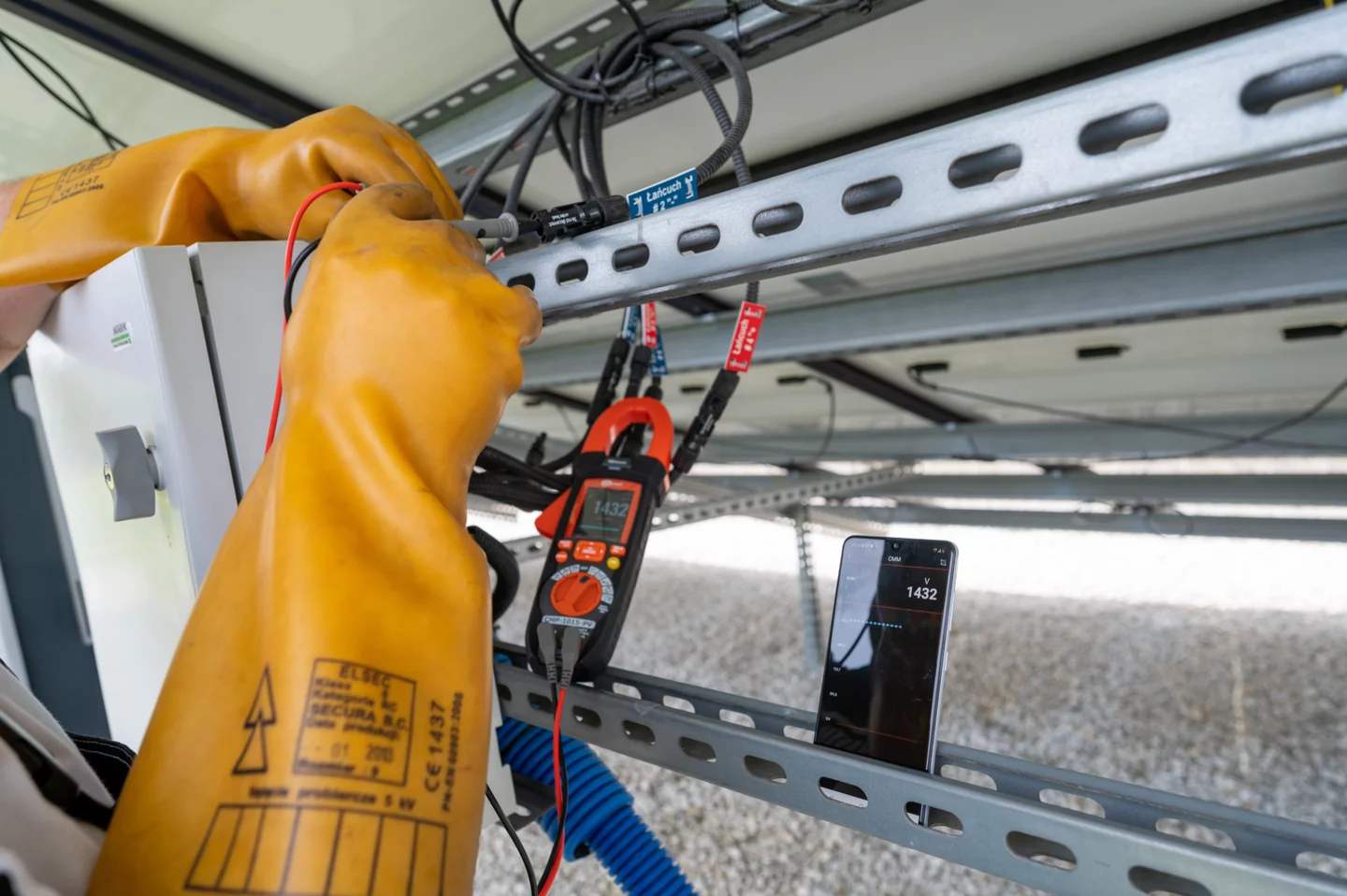

CMP-1015-PV | Fotovoltaico sotto una lente d’ingrandimento

Lo strumento è dedicato alla misura della corrente e della tensione DC in impianti fotovoltaici con tensioni di 1500 V. Il misuratore consente anche di effettuare misure precise a valle i convertitori di frequenza grazie alla funzione VFD.
