Портативный центр анализа электропитания

Анализатор качества электрической энергии Sonel PQM-707 - это мобильное устройство, используемое для измерения и анализа параметров электропитания. Это автономный и универсальный измеритель, с помощью которого можно проводить измерения и анализ параметров в электрических сетях (постоянного и переменного напряжения с частотой 50/60 Гц). Тестируемые параметры затем можно сохранять в памяти анализатора. Прибор выполняет измерения по классу S в соответствии с требованиями стандарта IEC 61000-4-30, обеспечивая высокую точность результатов. PQM-707 может похвастаться самым большим в своем классе сенсорным экраном с диагональю 7 дюймов, что обеспечивает повышенную различимость показаний и эргономичность работы. Встроенная литий-ионная батарея гарантирует эффективную работу в течение длительного времени без необходимости подключения прибора к внешнему источнику питания.

Особенности

7“ сенсорный дисплей – эргономичный и интуитивно понятный графический интерфейс пользователя.
Более 10 лет регистрации данных.
Измерительная категория CAT IV 600 В – высокая безопасность.
Все параметры в соответствии с классом S – высокая точность измерения.
Литий-ионный аккумулятор – большая мобильность.
Питание от тестируемой сети – достоверность измерений.
Сменная карта памяти – запись данных без ограничений.
Быстрая настройка конфигурации и создание отчетов – простота использования.
Совместимость с программой Sonel Analiza – расширенный анализ данных.

Измеряемые параметры

Пусковой ток.
Эффективность инвертора.
Напряжения L1, L2, L3, N, PE (пять измерительных входов) – средние, минимальные и максимальные значения в диапазоне до 760 В, возможность работы с трансформаторами напряжения.
Токи L1, L2, L3, N (четыре измерительных входа) – средние, минимальные и максимальные значения в диапазоне до 6 кА (в зависимости от используемых токовых клещей), возможность работы с трансформаторами тока.
Коэффициент пиковых значений тока (CFI) и напряжения (CFU).
Частота в диапазоне 40...70 Гц.
Активная (P), реактивная (Q), полная (S) мощность и мощность искажения (D), вместе с определением характера реактивной мощности (емкостный, индуктивный).
Активная (E_P), реактивная (E_Q), полная (E_S) энергия.
Коэффициент мощности (Power Factor), cosφ, tgφ.
гармоники до 50-й по напряжению и току, коэффициент гармонических искажений THD для тока и напряжения.
Регистрация событий для тока и напряжения вместе с осциллограммами и графиками RMS1/2 периода.
Калькулятор тарифов электроэнергии.
...и многое другое.
Все параметры регистрируются в соответствии с классом S стандарта IEC 61000-4-30.

Поддерживаемые типы сетей

С номинальной частотой 50/60 Гц
С номинальным напряжением: 58/100 В, 64/110 В; 110/190 В; 115/200 В; 120/208 В; 127/220 В; 133/230 В; 220/380 В; 230/400 В; 240/415 В; 254/440 В; 290/500 В; 400/690 В
Постоянного тока
Схемы сети:
- однофазная
- двухфазная с нейтральным проводом
- трехфазная – звезда с и без нейтральным проводом
- трехфазная – треугольник
- трехфазная – звезда и теругольник по схеме Arona
- с трансформаторами тока и напряжения

Возможности

PQM-707 - это автономный измерительный прибор, позволяющий проводить всестороннее измерение, анализ и регистрацию параметров в электрических сетях (постоянного и переменного тока частотой 50/60 Гц). Все измерения осуществляются по классу S согласно стандарту IEC 61000-4-30, что гарантирует высокую точность. 7-дюймовый, цветнй сенсорный экран дисплея - самый большой в анализаторах такого класса - обеспечивает эргономичную и интуитивно понятную эксплуатацию. Благодаря встроенному литий-ионному аккумулятору прибор позволяет эффективно работать без необходимости подключения внешнего источника питания.

Представление данных

Анализатор оснащен цветным сенсорным экраном. Разрешение 800 x 480 пикселей обеспечивает как высокий комфорт взаимодействия с интерфейсом, так и удобство считывания результатов измерений. Прилагаемый стилус также позволяет работать в диэлектрических перчатках.

Область применения

Анализатор нацелен на очень широкую группу пользователей, особенно на службы технического обслуживания. Благодаря мобильности и автономности, прибор позволяет диагностировать проблемы с электропитанием. Он находит применение практически во всех типах сетей с номинальным напряжением от 54 В до 760 В - как при непосредственном, так и косвенном подключении - после трансформаторов. PQM-707 может использоваться в профессиональной энергетике и на промышленных предприятиях, а также в компаниях и учреждениях, которые предоставляют услуги, ориентированные на анализ электрической сети.

Прочный и практичный корпус

Корпус был спроектирован таким образом, чтобы обеспечить легкий доступ к сенсорному экрану и всем измерительным и коммуникационным гнездам. Откидная крышка защищает дисплей от механических повреждений. Благодаря степени защиты IP51, прибор можно использовать в сложных условиях – ему не страшны ни пыль, ни брызги воды.

SONEL ANALIZA

Программа Sonel Analiza - это приложение, необходимое для работы с анализаторами PQM. Программа позволяет:

настраивать конфигурацию анализатора,
считывать данные регистратора,
просматривать параметры сети в реальном времени (с возможностью передачи данных по модему GSM),
удалять данные из анализатора,
представлять данные в виде таблиц,
представлять данные в виде графиков,
анализировать данные на соответствие стандарту PN-EN 50160, регламенту энергосистемы и другим условиям сравнения, установленным пользователем,
анализ данных и формирование отчетов в соответствии со стандартом PN-EN 50160, регламентом энергосистемы и другим, определяемым пользователем условиям, также для фотоэлектрических микроустановок до 50 кВт, с разбивкой по состояниям активной мощности P> 0, P <0 и P = 0 и с учетом графиков Q₁ = f (U₁/U_n) и cosφ = f (P/P_n),
независимо работать с несколькими анализаторами,
обновлять программное обеспечение до новой версии через веб-сайт.

Программа позволяет считывать выбранные параметры и представлять их графически в реальном времени. Параметры измеряются независимо от записи регистрации в память. Пользователь может увидеть:

графики сигналов напряжения и тока (осциллограммы),
графики изменений напряжений и токов во времени,
векторную диаграмму,
измерение нескольких параметров,
гармоники и мощность гармоник,
интергармоники.

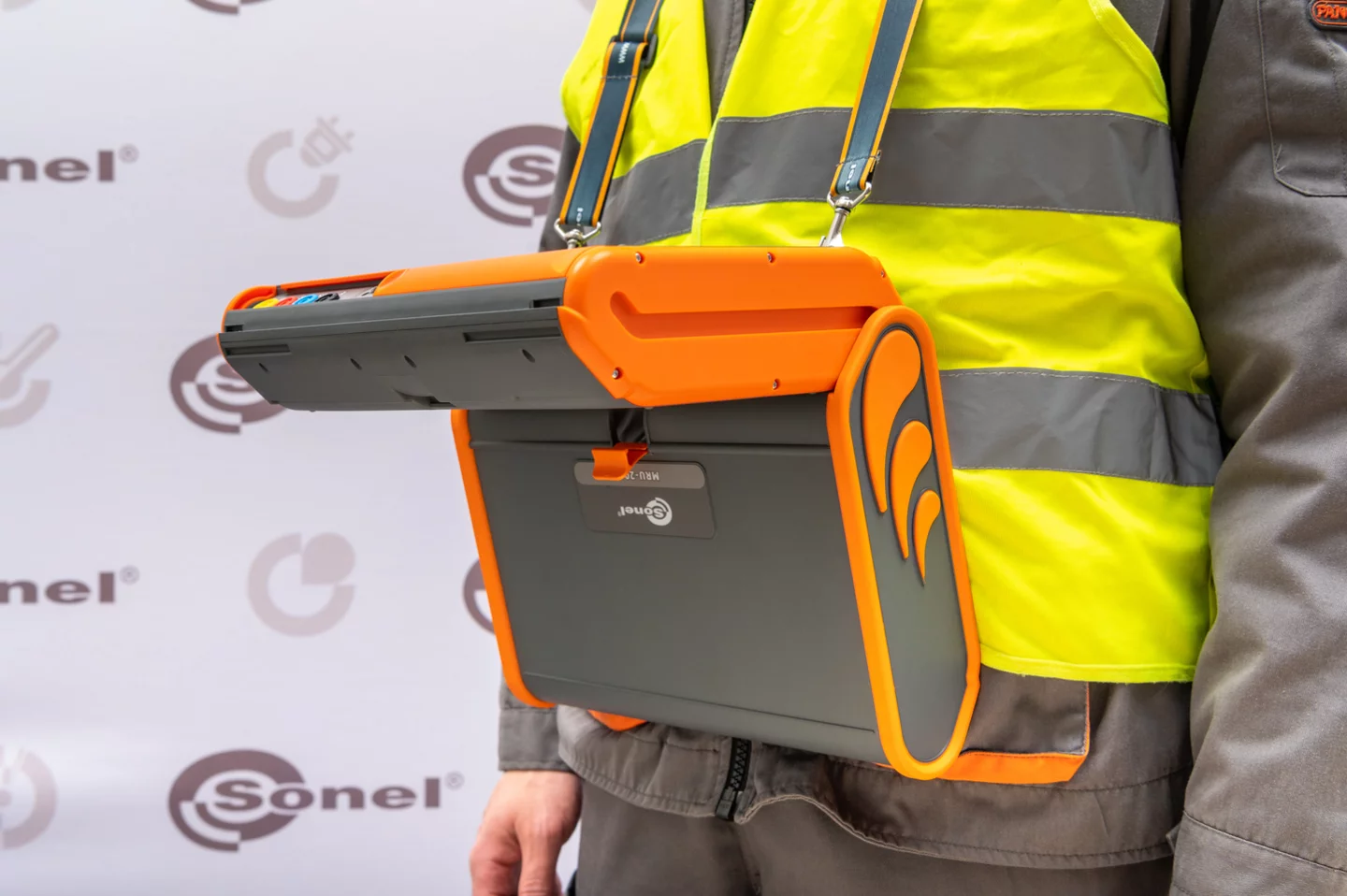

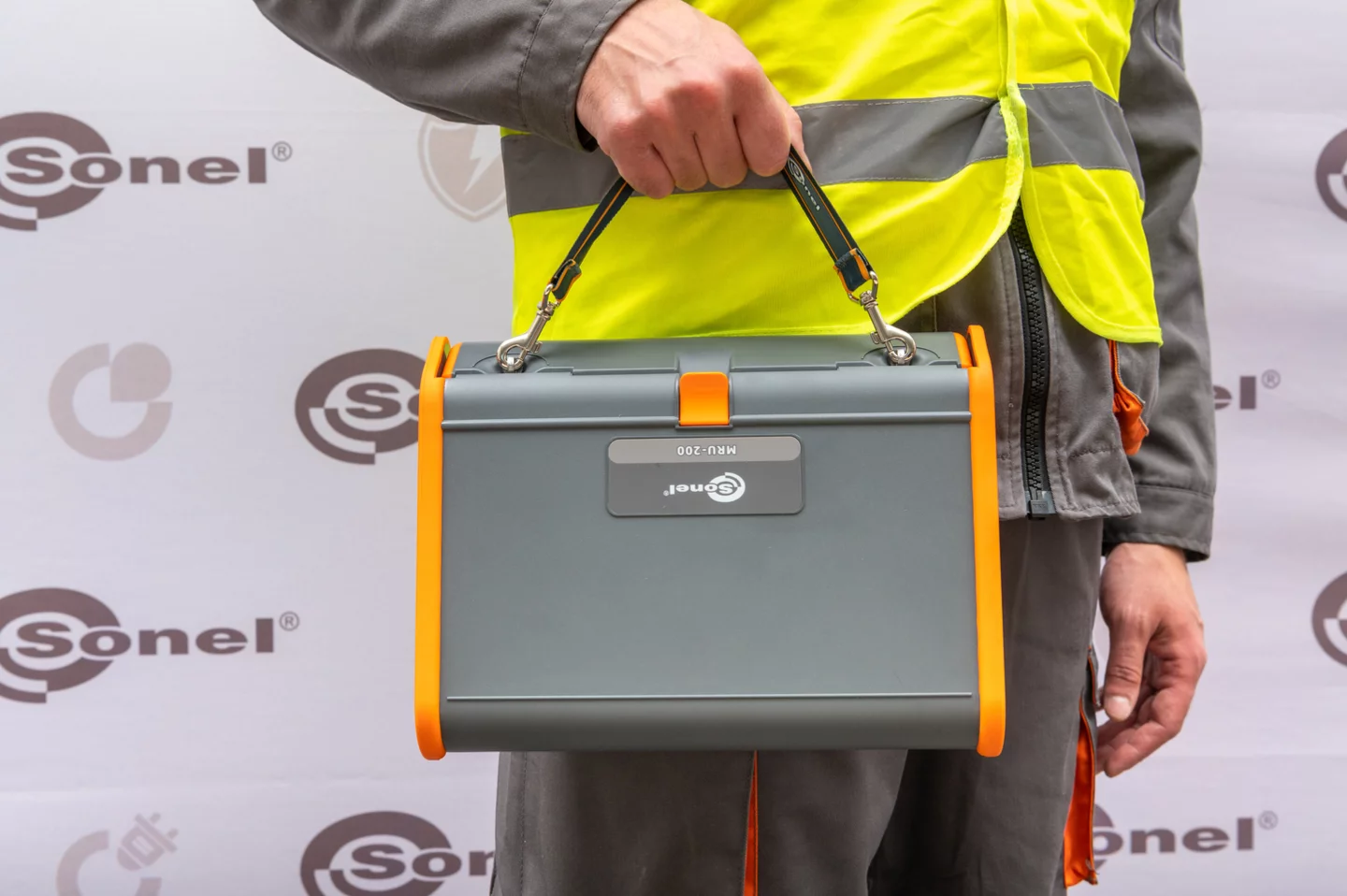

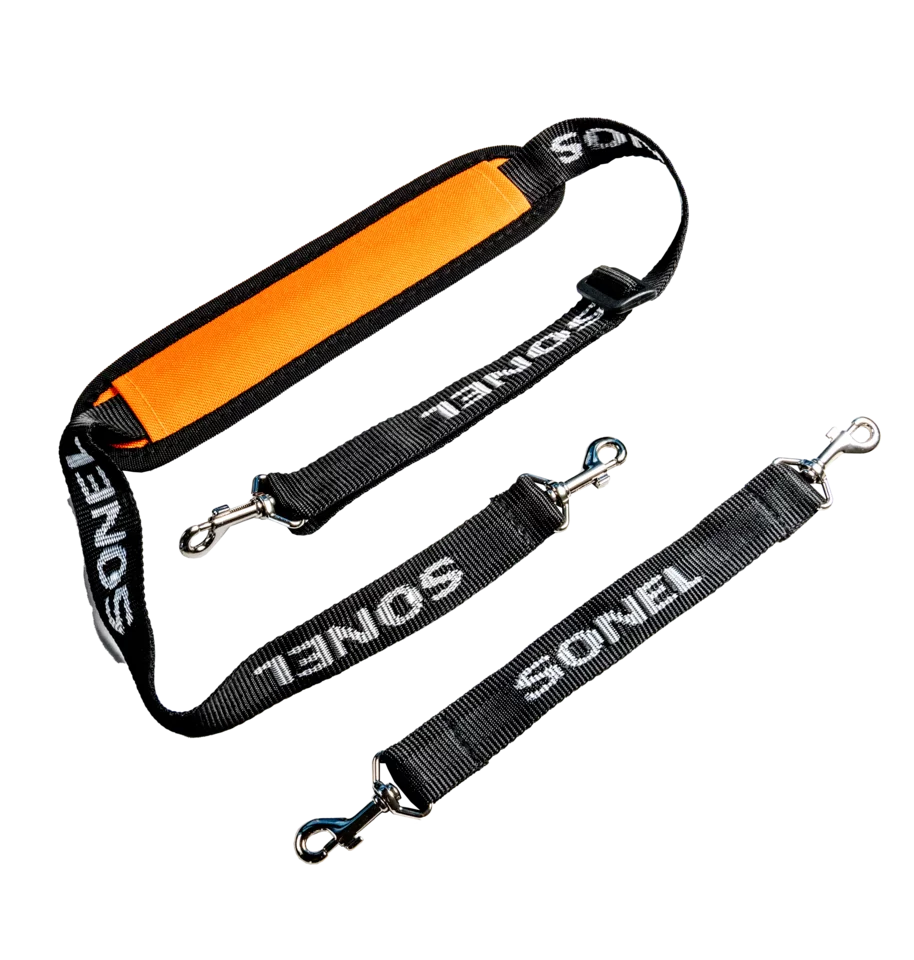

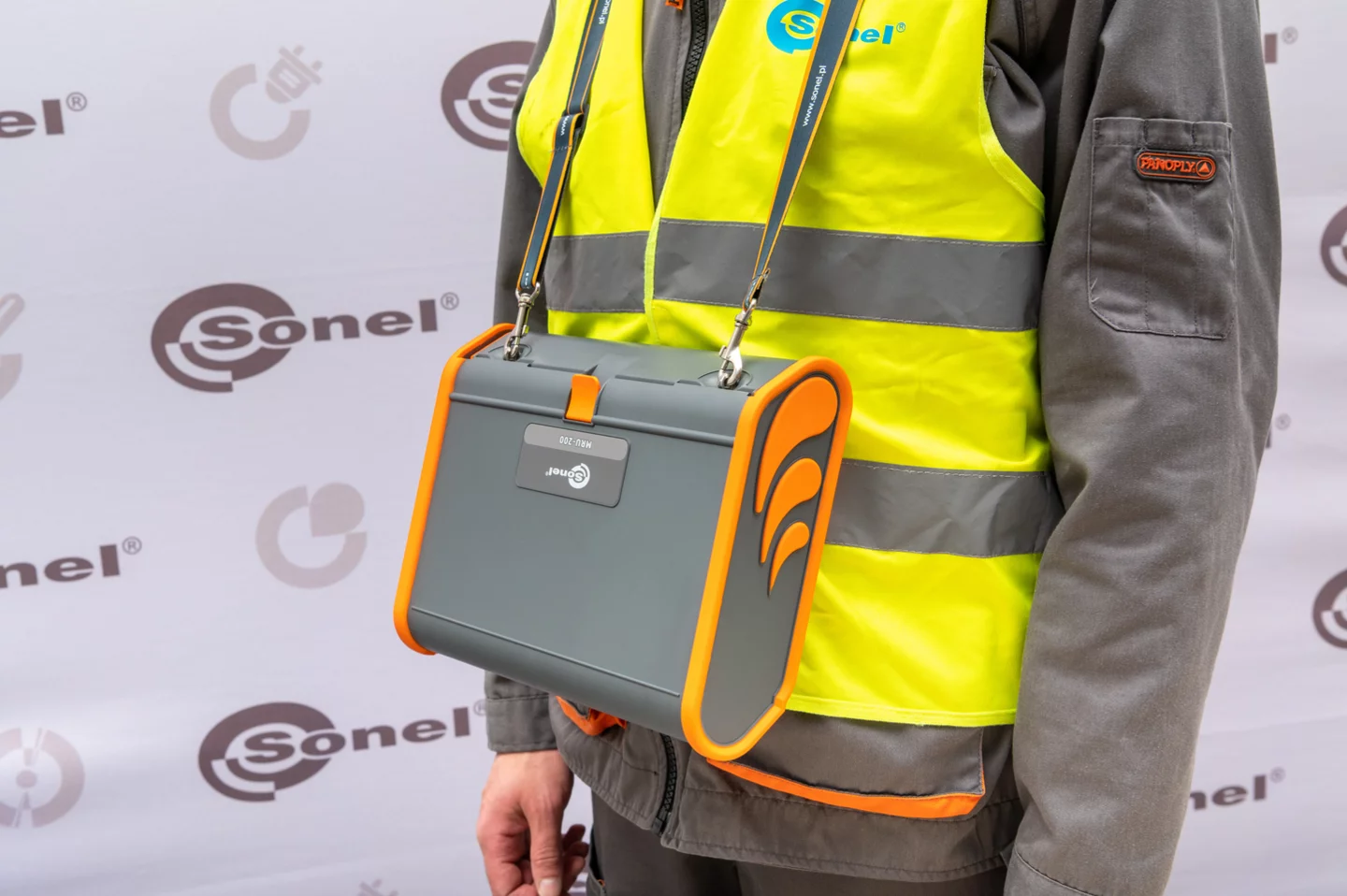

L-2 Set di imbracature per il multimetro
